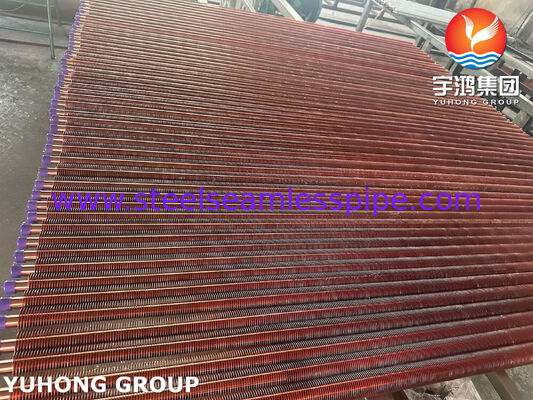

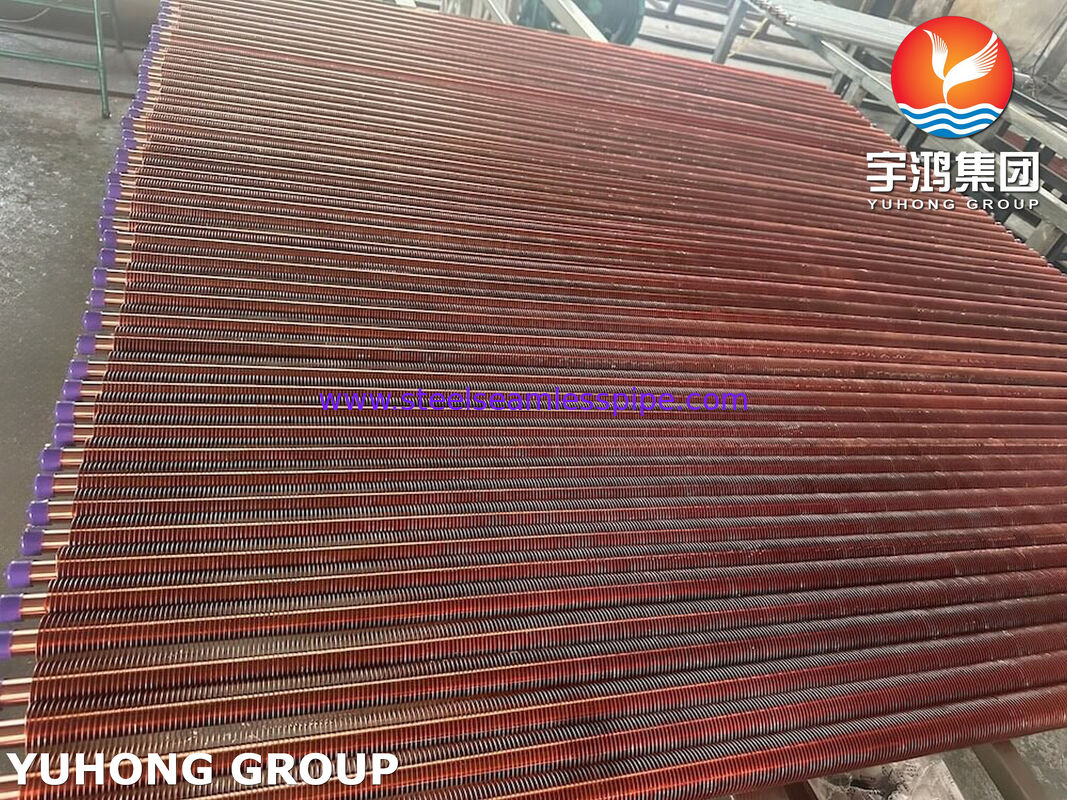

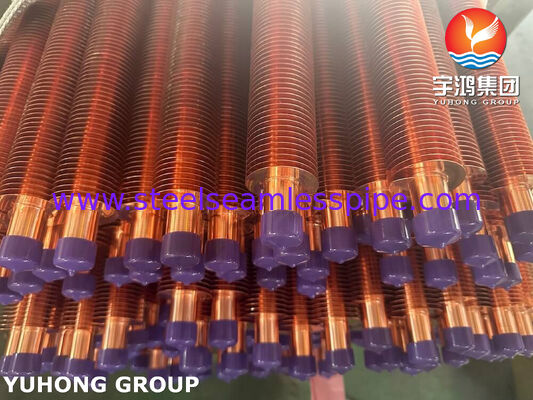

ASTM B111 C70600 Extrudierte Flossenröhren
ASTM B111 C70600 Extrudierte Flossenröhren sind erstklassige Wärmeübertragungskomponenten, die aus nahtlosen Rohren aus 90/10 Kupfer-Nickel-Legierung hergestellt werden.das Basisrohrmaterial ist ohne mechanische Verbindung oder Schweißen plastisch zu integrierten Flossen geformtDiese Herstellungsmethode erzeugt eine durchgängige einteilige Flossenstruktur, die eine ausgezeichnete Wärmeleitfähigkeit, hervorragende Korrosionsbeständigkeit und außergewöhnliche mechanische Integrität bietet.
Die Kupfer-Nickel-Legierung C70600 kombiniert eine hohe Beständigkeit gegen Korrosion durch Meerwasser, Bioschmutz, Erosion und chloridhaltige Umgebungen mit hervorragenden thermischen Eigenschaften.so dass es zu einem der bevorzugten Materialien für Meereskondensatoren gehört, Offshore-Plattformen, Entsalzungsanlagen, Schiffbau, Stromerzeugung und chemische Verarbeitung.
Extrudierte Flossenröhren maximieren die Außenfläche und erhalten gleichzeitig eine höhere Wärmeübertragungseffizienz.eine längere Lebensdauer und geringere Wartungskosten im Vergleich zu herkömmlichen Flossenröhrenkonstruktionen.
Merkmale und Vorteile
- Integraler Flossenbau ohne Flossen-Röhre-Schnittstellenwiderstand
- Ausgezeichnete Wärmeleitfähigkeit für eine effiziente Wärmeübertragung
- Ausgezeichnete Beständigkeit gegen Korrosion durch Meerwasser und Chloridangriffe
- Überlegene Beständigkeit gegen Erosion durch Hochgeschwindigkeitsflüssigkeiten
- Ausgezeichnete Widerstandsfähigkeit gegen biologische Verschmutzung im Meer
- Hohe mechanische Festigkeit und lange Belastungsdauer
- Keine galvanische Korrosion zwischen Flosse und Rohr
- Ausgezeichnete Maßgenauigkeit und Flossen-Einheitlichkeit
- geeignet für den Dauerbetrieb in rauen Meeresumgebungen
- Leichte Wartung und längere Lebensdauer
Typische Anwendungen
ASTM B111 C70600 Extrudierte Flossenröhrchen werden weit verbreitet in:
- Wärmetauscher für Seefahrzeuge
- Verdichter für Meerwasser
- Offshore-Öl- und Gasplattformen
- Kühlsysteme für den Schiffbau
- Entsalzungsanlagen
- Kraftwerkskondensatoren
- Erdölchemie-Wärmetauscher
- LNG-Terminals
- HVAC-Kühlsysteme für Meerwasser
- Industrielle Kühlgeräte
Herstellungsprozess
Bei der Herstellung von extrudierten Flossenröhren wird die Außenfläche des Kupfernickelrohrs mit Hilfe spezieller Walzanlagen plastisch verformt.Die Rohrwand wird nach außen verschoben, um kontinuierliche integrierte Flossen zu bilden..
Da sowohl die Flossen als auch das Rohr aus demselben Ausgangsmaterial hergestellt werden, bietet das Endprodukt:
- Ausgezeichnete Flossenhaftung
- Keine Gefahr einer Flossentrennung
- Mindestwärmekontaktwiderstand
- Überlegene Schwingungsbeständigkeit
- Langfristige Zuverlässigkeit bei zyklischer Belastung
Standardspezifikationen
| Artikel |
Spezifikation |
| Basisrohr-Standard |
ASTM B111 |
| Materialqualität |
C70600 (90/10 Kupfernickel) |
| Herstellungsprozess |
Kaltextrudierte Integralflossen |
| Typ der Röhre |
Seamless Kupfer-Nickel-Rohr |
| Flossenart |
mit einer Breite von mehr als 20 mm |
| Oberflächenbearbeitung |
Helle oder Mühlfarbe |
| Lieferbedingungen |
Gerade Längen |
Gemeinsamer Größenbereich
Außendurchmesser des Basisrohrs
- 12.70 mm (1/2")
- 15.88 mm (5/8")
- 19.05 mm (3/4")
- 22.23 mm (7/8")
- 25.40 mm (1")
- 31.75 mm (1-1/4")
- 38.10 mm (1-1/2")
Rohrwandstärke
Rohrlänge
- Bis zu 18 m
- Erhältliche Längen nach Maß
Flossenhöhe
Flossendicke
Flossenhöhe
- 8 ̊20 Flossen pro Zoll (FPI)
- Um etwa 1,3 bis 3,2 mm Flossenraum
Die Geometrie der Flossen kann nach den Anforderungen der Kunden für die thermische Planung angepasst werden.
Chemische Zusammensetzung (ASTM B111 C70600)
| Elemente |
Zusammensetzung (%) |
| Kupfer (Cu) |
Ausgleichsbetrag |
| Nickel (Ni) |
9.0 ¢ 11.0 |
| Eisen (Fe) |
1.0 ¥1.8 |
| Mangan (Mn) |
1.0 max. |
| Zink (Zn) |
1.0 max. |
| Blei (Pb) |
0.05 max. |
| Kohlenstoff (C) |
0.05 max. |
| Schwefel (S) |
0.02 max. |
Mechanische Eigenschaften
| Eigentum |
Typischer Wert |
| Zugfestigkeit |
≥ 310 MPa |
| Ertragsstärke (0,5% Erweiterung) |
≥105 MPa |
| Verlängerung |
≥ 30% |
| Härte |
Typischerweise 70×100 HRB (temperaturabhängig) |
| Wärmeleitfähigkeit |
Bei einer Leistung von ca. 50 W/m·K |
| Dichte |
80,94 g/cm3 |
Die mechanischen Eigenschaften können je nach Temperatur, Rohrdimensionen und Herstellungszustand variieren.
Inspektion und Prüfung
Jede Charge von ASTM B111 C70600 Extrudierten Flossenröhren wird einer umfassenden Qualitätsprüfung unterzogen, um die Einhaltung internationaler Normen zu gewährleisten.
Zu den typischen Inspektionen gehören:
- Überprüfung der Rohstoffe
- Analyse der chemischen Zusammensetzung
- Prüfung der mechanischen Eigenschaften
- Abmessungskontrollen
- Messung der Flossengeometrie
- Sichtliche Oberflächenprüfung
- Wirbelstromprüfung
- Hydrostatische Druckprüfung
- Luftleckageprüfungen
- Ultraschallprüfung (UT) auf Anfrage
- Positive Materialidentifizierung (PMI)
- Abflachenprüfung
- Flammenprüfung
- Ausdehnungstest
- Härteprüfung
- Kontrolle der Geradenheit
- Prüfung am Rohrende
- Verpackungskontrollen
Auf Wunsch des Kunden sind Kontrollen durch Dritte durch SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS und Intertek möglich.
Qualitätssicherung
Bei der Fertigung werden strenge Qualitätsmanagementverfahren angewandt, wobei jede Flossenröhre mit Präzisionsextrusionstechnologie hergestellt und kontrolliert wird, um sicherzustellen:
- Einheitliche Flossenhöhe und -abstand
- Ausgezeichnete Konzentrizität
- Starke integrierte Flossenstruktur
- Hohe Wärmeübertragungseffizienz
- hervorragende Korrosionsbeständigkeit
- Zuverlässige langfristige Leistung
Die Rückverfolgbarkeit des Materials wird von der Rohstoffbeschaffung bis zur Endkontrolle und zum Versand aufrechterhalten.

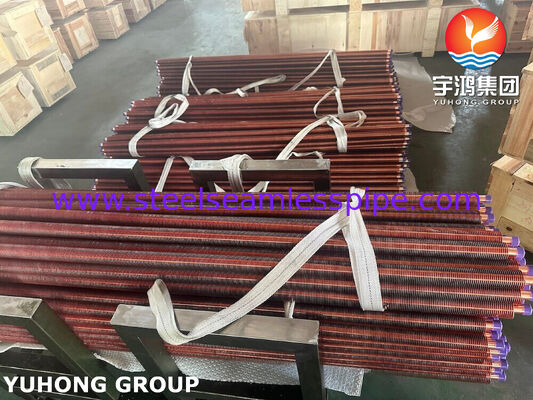

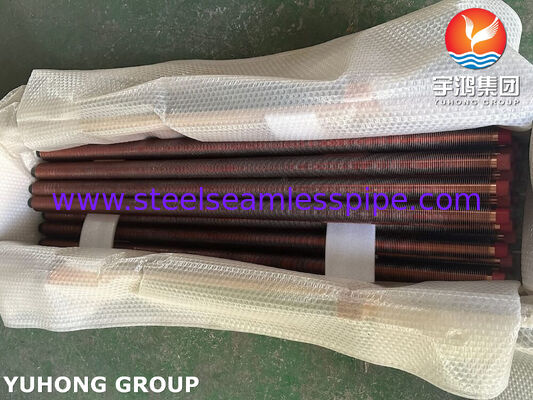

Verpackung
Die Produkte werden sorgfältig verpackt, um eine Schädigung der Flossen während des Transports zu verhindern.
Zu den verfügbaren Verpackungsmöglichkeiten gehören:
- Holzgehäuse
- Exportkästen aus Sperrholz
- mit einer Breite von nicht mehr als 40 mm
- Schutzverpackung aus Kunststoff
- Endkappen
- Wasserdichte Verpackungen
- Zollverpackungen für die Ausfuhr
Warum wählen Sie unsere ASTM B111 C70600 extrudierten Flossenröhren?
- Hergestellt aus hochwertigen nahtlosen Rohren nach ASTM B111 C70600
- Präzisions-Kaltextrudierte Integralflossentechnologie
- Ausgezeichnete Korrosionsbeständigkeit durch Meerwasser
- Hohe Wärmeübertragungseffizienz
- Lange Betriebsdauer
- Strenge Dimensionskontrolle
- Umfassende Qualitätsprüfung
- Besondere Größen und Flossenkonfigurationen verfügbar
- Schnelle Produktion und weltweite Lieferung
- Technische Unterstützung für OEM- und EPC-Projekte
Unsere ASTM B111 C70600 Extrudierten Flossenröhren sind für anspruchsvolle Wärmeaustauschanwendungen entwickelt, bei denen eine überlegene Korrosionsbeständigkeit, thermische Effizienz und langfristige Zuverlässigkeit von entscheidender Bedeutung sind.Sie sind eine ideale Lösung für Marine, Offshore-, Entsalzung, Stromerzeugung und industrielle Kühlsysteme, die zuverlässige Leistung unter aggressiven Betriebsbedingungen erfordern.
