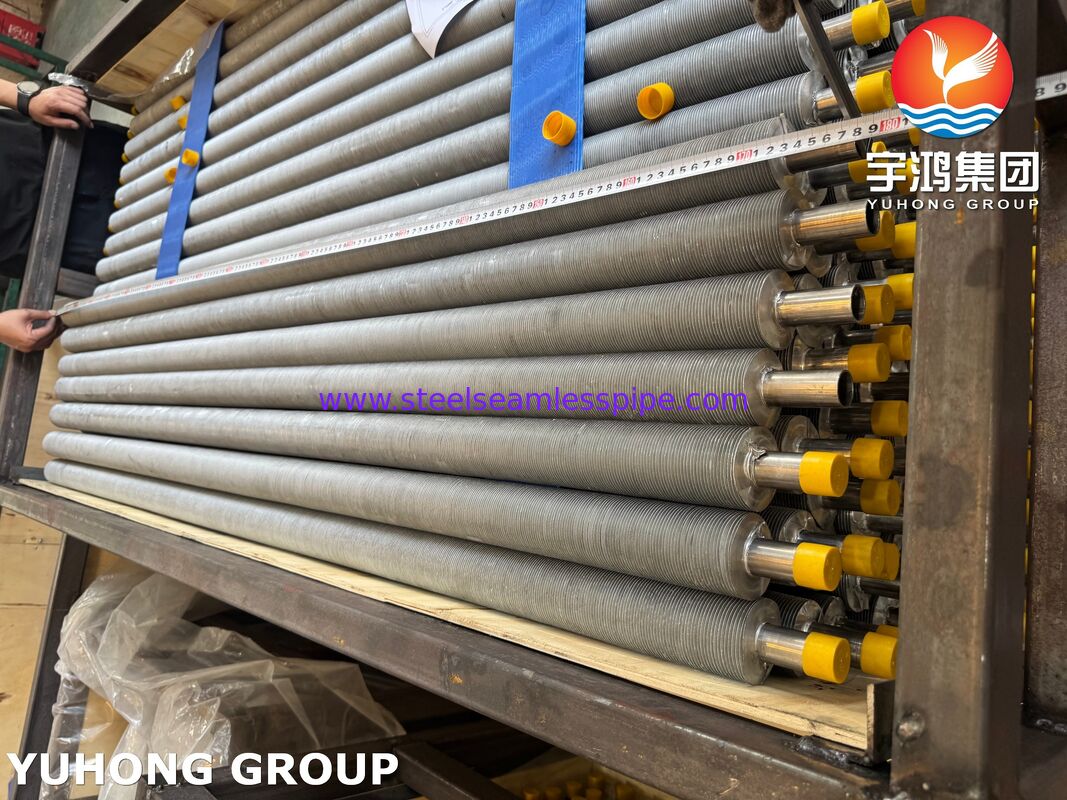

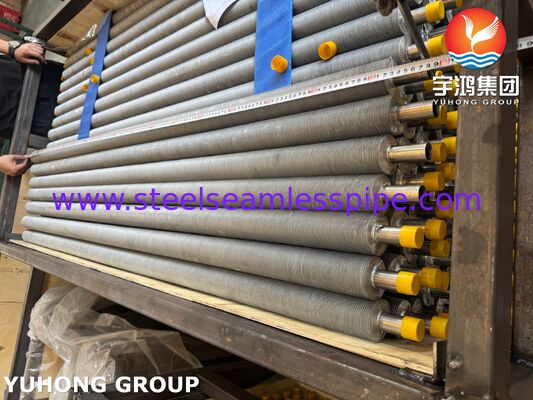

EN10217-7 1.4310 Extrudierte Rippenrohre für Wärmetauscher
UnserEN10217-7 1.4310 Extrudierte Rippenrohrewurden für anspruchsvolle Wärmeübertragungsanwendungen entwickelt, die eine hervorragende Korrosionsbeständigkeit, mechanische Festigkeit und lange Lebensdauer erfordern. Diese mit Präzisionsextrusionstechnologie hergestellten Rippenrohre stellen eine integrale mechanische Verbindung zwischen der Rippenhülse und dem Basisrohr her und gewährleisten so eine hervorragende Wärmeleitfähigkeit und hervorragende strukturelle Integrität im Dauerbetrieb.
EN10217-7-Klasse1.4310ist ein austenitischer Edelstahl (entspricht AISI 301), der eine hohe Zugfestigkeit, ausgezeichnete Kaltumformbarkeit und sehr gute Korrosionsbeständigkeit bietet. In Kombination mit der Technologie der extrudierten Rippen wird dieses Material häufig in luftgekühlten Wärmetauschern, Economizern, Abwärmerückgewinnungssystemen, Kondensatoren, Heizkörpern und petrochemischen Kühlgeräten eingesetzt.
Jedes Rippenrohr wird unter strengen Qualitätskontrollverfahren hergestellt, um eine konsistente Rippengeometrie, zuverlässige Wärmeübertragungseffizienz und langfristige Betriebsstabilität zu gewährleisten.
Merkmale
- Hervorragende Wärmeübertragungsleistung
- Starke mechanische Verbindung zwischen Rippe und Rohr
- Hervorragende Beständigkeit gegen atmosphärische und industrielle Korrosion
- Hohe mechanische Festigkeit nach Kaltumformung
- Hervorragende Vibrationsfestigkeit
- Lange Betriebslebensdauer
- Geeignet für industrielle Hochtemperaturanwendungen
- Geringer Wartungsaufwand
- Gleichmäßiger Lamellenabstand für optimierten Luftstrom
- Hergestellt nach Kundenvorgaben
Typische Anwendungen
EN10217-7 1.4310 extrudierte Rippenrohre werden häufig verwendet in:
- Rohrbündelwärmetauscher
- Wärmerückgewinnungssysteme für Kraftwerke
- Ökonomen
- Abwärmerückgewinnungseinheiten
- Petrochemische Verarbeitungsanlagen
- Ausrüstung für die chemische Verarbeitung
- Öl- und Gasraffinerien
- HVAC-Wärmerückgewinnungssysteme
- Marine-Kühlausrüstung
- Industrielle Trockenkühler
- Prozesskühlsysteme
Herstellungsprozess
Extrudierte Rippenrohre werden durch mechanisches Extrudieren eines äußeren Aluminiumrohrs über das Basisrohr aus Edelstahl hergestellt. Während der Extrusion wird die Aluminiumhülse plastisch zu durchgehenden Rippen verformt, während sie das Basisrohr fest umschließt, wodurch eine hervorragende mechanische Schnittstelle für eine effiziente Wärmeübertragung entsteht.
Diese Herstellungsmethode bietet:
- Hohe Flossendichte
- Hervorragende Flossenfestigkeit
- Überlegener Widerstand gegen das Lösen der Flossen
- Verbesserte thermische Leistung
- Hervorragende Witterungsbeständigkeit
Standardabmessungen
| Artikel | Typischer Bereich |
|---|
| Basisrohr-Außendurchmesser | 15,88 mm – 63,5 mm |
| Wandstärke des Basisrohrs | 1,2 – 6,0 mm |
| Rohrlänge | Bis 18.000 mm |
| Flossenhöhe | 8 – 16 mm |
| Flossendicke | 0,3 – 0,5 mm |
| Flossenneigung | 2,0 – 12 FPI (ca. 2,1–12,7 mm Rastermaß) |
| Länge des blanken Endes | Wie angegeben |
| Flossenmaterial | Aluminium 1050 / 1060 / 1100 |
| Basisrohrmaterial | EN10217-7 1.4310 Edelstahl |
Kundenspezifische Abmessungen sind je nach Projektanforderungen verfügbar.
Chemische Zusammensetzung von EN10217-7 1.4310
| Element | Inhalt (%) |
|---|
| Kohlenstoff (C) | ≤0,15 |
| Silizium (Si) | ≤2,00 |
| Mangan (Mn) | ≤2,00 |
| Phosphor (P) | ≤0,045 |
| Schwefel (S) | ≤0,015 |
| Chrom (Cr) | 16.0–19.0 |
| Nickel (Ni) | 6,0–9,5 |
| Stickstoff (N) | ≤0,11 |
Die chemische Zusammensetzung entspricht den Materialanforderungen der EN10217-7.
Mechanische Eigenschaften
| Eigentum | Typischer Wert |
|---|
| Zugfestigkeit | ≥520 MPa |
| Streckgrenze (0,2 %) | ≥210 MPa |
| Verlängerung | ≥40 % |
| Härte | ≤230 HB (typischer Zustand) |
| Elastizitätsmodul | Ungefähr 193 GPa |
Die mechanischen Eigenschaften können je nach Herstellungsbedingungen und Wärmebehandlung variieren.
Inspektion und Prüfung
Jede Produktionscharge kann einer umfassenden Prüfung unterzogen werden, um Produktqualität und Maßhaltigkeit sicherzustellen.
Typische Tests umfassen:
- Rohstoffidentifikation (PMI)
- Analyse der chemischen Zusammensetzung
- Prüfung der mechanischen Eigenschaften
- Hydrostatische Druckprüfung
- Pneumatische Dichtheitsprüfung
- Wirbelstromprüfung (ECT)
- Ultraschallprüfung (UT)
- Inspektion der Fin-Bond-Integrität

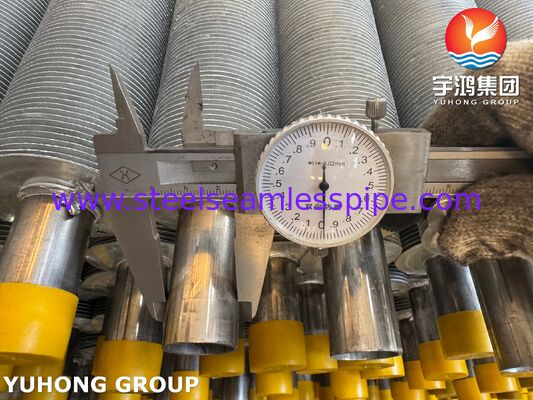

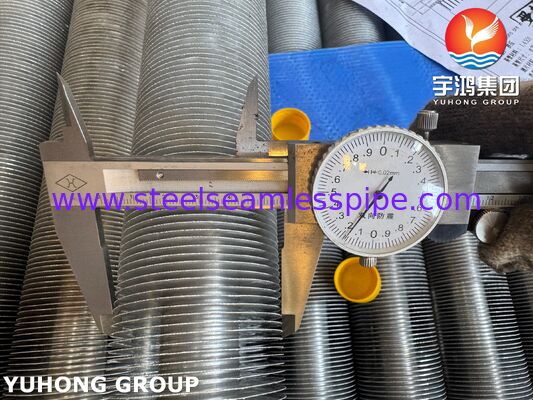

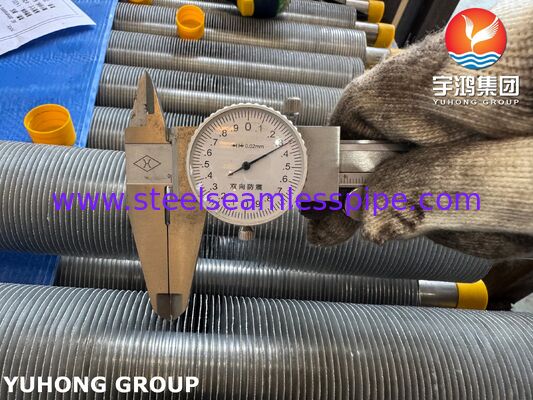

- Messung der Flossengröße
- Prüfung des Außendurchmessers und der Wandstärke
- Geradheitsprüfung
- Prüfung der Oberflächenqualität
- Sichtprüfung
- Längenüberprüfung
- Verpackungsinspektion
Die Inspektionsdokumentation kann Folgendes umfassen:
- EN 10204 3.1 Materialprüfzertifikat
- Maßkontrollbericht
- Mechanischer Testbericht
- Chemischer Analysebericht
- NDT-Bericht
- Drucktestbericht
Vorteile von EN10217-7 1.4310 extrudierten Rippenrohren
Die Kombination aus Edelstahl EN10217-7 1.4310 und extrudierter Lamellenkonstruktion bietet zahlreiche betriebliche Vorteile:
- Hoher thermischer Wirkungsgrad
- Hervorragende Korrosionsbeständigkeit in industriellen Umgebungen
- Hohe strukturelle Festigkeit
- Reduzierte Wartungskosten
- Längere Lebensdauer der Geräte
- Zuverlässige Leistung bei zyklischen Temperaturen
- Hervorragende Beständigkeit gegen Vibration und Wärmeausdehnung
- Verbesserte Energieeffizienz
- Niedrigere Betriebskosten
Verpackung
Die Produkte werden sicher verpackt, um Transportschäden zu vermeiden.
Zu den verfügbaren Verpackungsoptionen gehören:
- Holzkisten
- Sperrholzkisten
- Stahlrahmen
- Endkappen aus Kunststoff
- Feuchtigkeitsbeständige Verpackung
- Exportieren Sie seetüchtige Verpackungen
- Individuelle Verpackung auf Anfrage
Warum sollten Sie sich für unsere extrudierten Rippenrohre entscheiden?
Mit fortschrittlicher Fertigungsausrüstung, strenger Qualitätssicherung und umfangreicher Erfahrung in der Rippenrohrproduktion liefern wir Wärmetauscherkomponenten, die internationalen Qualitätsstandards entsprechen. Jedes extrudierte Rippenrohr wird für maximale thermische Effizienz, präzise Abmessungen und zuverlässige Leistung in anspruchsvollen Industrieumgebungen hergestellt.
Ob für die Herstellung neuer Wärmetauscher oder für Ersatzprojekte, unsere extrudierten Rippenrohre EN10217-7 1.4310 bieten eine zuverlässige Lösung für eine langfristige Wärmeübertragung
