ASME SA335 P9 Schrauben mit Stichflossen
Produktübersicht

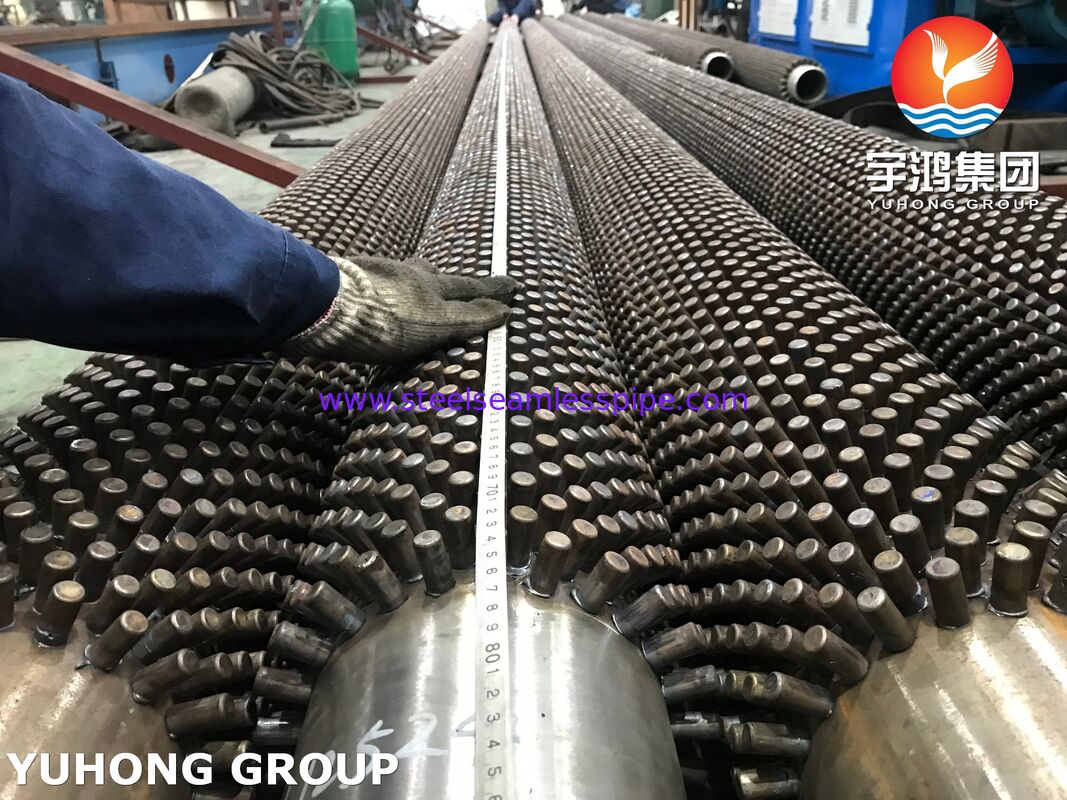

ASME SA335 P9 Schrauben mit Stichflossensind erstklassige Wärmeübertragungskomponenten, die für den Hochtemperatur- und Hochdruckbetrieb in Raffinerien, petrochemischen Anlagen, Kraftwerken und industriellen Prozessheizsystemen entwickelt wurden.Hergestellt ausASME SA335 Nahtlosrohr aus legiertem Stahl der Klasse P9, werden diese gepolsterten Flossenröhren durch automatisches Schweißen von festen zylindrischen Knoten an der äußeren Rohroberfläche hergestellt,erhebliche Erhöhung der effizienten Wärmeübertragungsfläche bei gleichzeitiger Erhaltung einer hervorragenden Verunreinigungsbeständigkeit, Erosion und thermische Müdigkeit.
Die 9% Chrom- und 1% Molybdän-Zusammensetzung von P9-Legierstahl bietet eine hervorragende Oxidationsbeständigkeit, Kriechfestigkeit und Strukturstabilität bei längerem Betrieb bei erhöhten Temperaturen.Im Vergleich zu herkömmlichen Flossenröhren, die in schmutzigen Gasströmen und bei Anwendungen mit Feinstaub besonders gut funktionieren, bei denen die offene Geometrie der Stollen die Ascheansammlung reduziert und die Reinigung vereinfacht.
Unsere ASME SA335 P9 gefüllten Flossenröhren, die für anspruchsvolle thermische Umgebungen entwickelt wurden, werden mit fortschrittlichem automatischem Schweißgerät hergestellt, um eine gleichmäßige Verteilung der Flossen zu gewährleisten,hohe Schweißintegrität, und eine gleichbleibende thermische Leistung.
Produktmerkmale
- Hergestellt aus nahtlosem Legierungsstahl der ASME SA335-Klasse P9
- Ausgezeichnete Wärmeübertragungsleistung bei hoher Temperatur
- Eine hochchromierte Legierung bietet eine überlegene Oxidationsbeständigkeit
- Ausgezeichnete Kriechfestigkeit bei Dauerbetrieb
- Ausgezeichnete Widerstandsfähigkeit gegen thermische Schläge und zyklische Belastungen

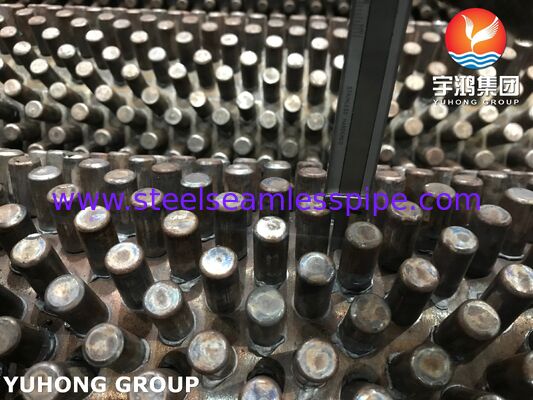

- Metallurgische Schweißschrauben
- Verringerte Verunreinigung im Vergleich zu eng voneinander entfernten Flossen
- geeignet für schleifende Rauchgasumgebungen
- Lange Betriebsdauer mit minimalem Wartungsbedarf
- Für projektspezifische Anforderungen verfügbare kundenspezifische Stiftkonfigurationen
Typische Anwendungen
ASME SA335 P9 gefüllte Flossenröhren werden weit verbreitet in:
- Heizgeräte
- Erdöl- und Erdölverbrennungsöfen
- Rohöl- und Vakuumheizgeräte
- Verzögerungskokeseinheiten
- Katalysatoren und Katalysatoren
- mit einer Leistung von mehr als 600 W
- Abwärmerückgewinnungskessel (WHRB)
- Flüssigkeitsbettenboiler (CFB/BFB)
- Heizrückgewinnungsdampferzeuger (HRSG)
- Schwefelrückgewinnungseinheiten (SRU)
- Hohentemperatur-Wärmetauscher für Industriezwecke
- Wärmekraftwerke
Typische Herstellungsbeschreibungen
| Artikel |
Typischer Bereich |
| Basisrohr-Standard |
ASME SA335 Klasse P9 |
| Typ der Röhre |
Schnittlos |
| Außendurchmesser |
25.4·219.1 mm (1"·8") |
| Wandstärke |
2.8 ¢ 25 mm |
| Rohrlänge |
bis zu 12 000 mm |
| Durchmesser der Stange |
6 ̊16 mm |
| Stammhöhe |
10 ̊35 mm |
| Städtischer Platz |
12 ̊35 mm |
| Stammordnung |
Inline oder Staggered |
| Schweißmethode |
Automatisches Widerstands- oder Bogenstaubschweißen |
| Oberflächenbearbeitung |
Schwarz, geschlachtet, geblasen, eingelegt oder nach Maß |
Chemische Zusammensetzung (ASME SA335 Klasse P9)
| Elemente |
Inhalt (%) |
| Kohlenstoff (C) |
≤ 015 |
| Mangan (Mn) |
0.30 ̊0.60 |
| Fosfor (P) |
≤ 0025 |
| Schwefel (S) |
≤ 0025 |
| Silizium (Si) |
0.25 ¢1.00 |
| Chrom (Cr) |
8.00 ¢10.00 |
| Molybdän (Mo) |
0.90 ¢1.10 |
Mechanische Eigenschaften
| Eigentum |
Mindestanforderung |
| Zugfestigkeit |
≥ 585 MPa |
| Leistungsstärke |
≥ 415 MPa |
| Verlängerung |
≥ 20% |
| Härte |
Nach den Anforderungen der ASME SA335 nach Wärmebehandlung |
| Empfohlene Betriebstemperatur |
Bis etwa 650°C (abhängig von der Anwendung) |
Inspektion und Prüfung
Jedes ASME SA335 P9-gepolsterte Flossenrohr wird einem umfassenden Qualitätssicherungsprogramm unterzogen, um eine zuverlässige Leistung in kritischen Wärmeübertragungsanwendungen zu gewährleisten.
Inspektion der Rohstoffe
- Positive Materialidentifizierung (PMI)
- Optische Emissionsspektroskopie (OES)
- Überprüfung der chemischen Zusammensetzung
- Rückverfolgbarkeit von Stoffen
Dimensionelle Prüfung
- Rohr Außendurchmesser und Wandstärke
- Überprüfung der Rohrlänge

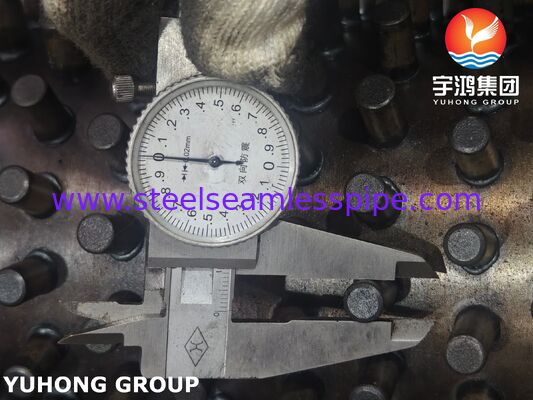

- Messung des Stammdurchmesser
- Prüfungen der Stammhöhe
- Überprüfung des Abstands zwischen den Stängeln
- Kontrolle der Geradenheit
- Prüfung der Oberflächenveredelung
Mechanische Prüfung
- Zugprüfungen
- Härteprüfung
- Abflachungsprüfung (falls zutreffend)
- Biegetest (falls erforderlich)
Nichtzerstörungsfähige Prüfung (NDT)
- Ultraschallprüfung (UT)
- Wirbelstromprüfung (ECT)
- Magnetische Partikelprüfung (MT) von Stangschweißungen
- Prüfung auf Oberflächenfehler mit Flüssigkeitsdurchdringendem Stoff (PT)
- Sichtbarer Blick auf alle Schlägerschweißungen
Prüfung der Schweißqualität
- Überprüfung der Schweißdurchdringung
- Prüfung des Schweißprofils
- Zufällige Prüfungen zum Abziehen von Stängeln (auf Anfrage)
- Bewertung der Schweißkontinuität
Endgültige Qualitätskontrolle
- Abmessungsüberprüfung
- Kennzeichnungskontrollen
- Inspektion der Verpackungen
- Überprüfung der Unterlagen
Kontrollen durch DritteSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd's Register (LR), und andere vom Kunden benannte Kontrollstellen auf Anfrage zur Verfügung stehen.
Herstellungsprozess
- Zertifizierte ASME SA335 P9 nahtlose Rohrwahl
- Rohrreinigung und Oberflächenvorbereitung
- CNC-gesteuerte Stützposition
- Automatisches Widerstands- oder Bogenschweißen
- Wärmebehandlung, wenn dies nach der Spezifikation erforderlich ist
- Schweißreinigung und -bearbeitung
- Nichtzerstörende Prüfung
- Abmessungskontrollen
- Endgültige Qualitätszulassung

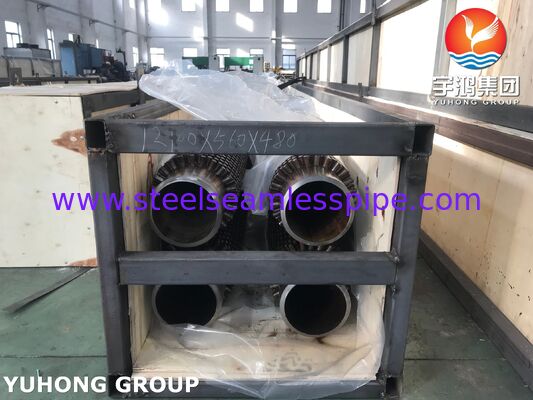

- Schutzverpackungen zur Ausfuhr
Vorteile
- Erhöhte Außenwärmeübertragungsfläche
- Ausgezeichnete Leistung bei verschmutzenden und staubbeladenen Gasströmen
- Überlegene Beständigkeit gegen Oxidation und Abbau
- Ausgezeichnete Kriechfestigkeit bei erhöhten Temperaturen
- Zuverlässige Schweißintegrität unter zyklischer Belastung
- Niedrigere Wartungsanforderungen als bei herkömmlichen Schlauchröhren mit Flossen in Dreckserviceanwendungen
- Hohe Strukturstabilität während des längeren Betriebs
- Flexible Anpassung der Geometrie der Stangen an die Anforderungen der thermischen Konstruktion
- Kostenwirksame Lebenszyklusleistung von industriellen Wärmerückgewinnungssystemen
Qualitätssicherung
Unsere ASME SA335 P9 gefüllten Flossenröhren werden mit fortschrittlicher automatisierter Produktionsanlage und strengen Qualitätsmanagementverfahren hergestellt.Jede Produktionscharge ist von der Rohstoffbeschaffung bis zur Endkontrolle vollständig nachvollziehbar und wird mit umfassender Dokumentation versehen., einschließlich Materialzertifikate, Inspektionsberichte und Aufzeichnungen über zerstörungsfreie Prüfungen auf Anfrage.
