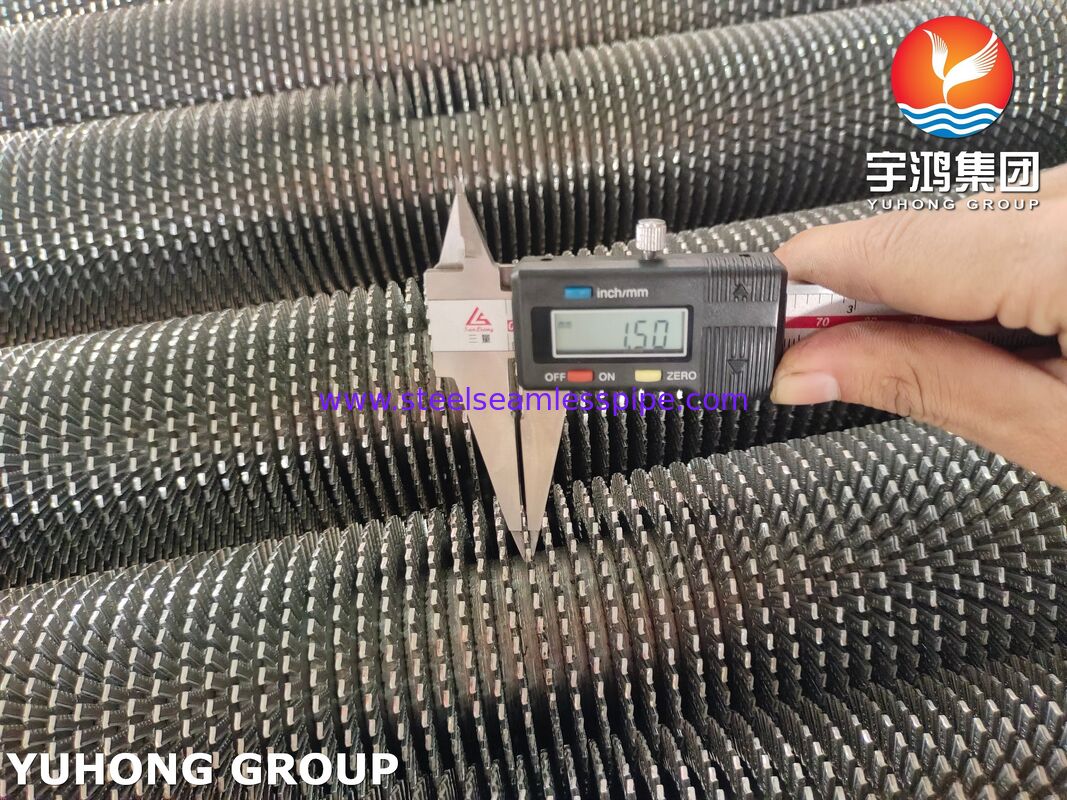

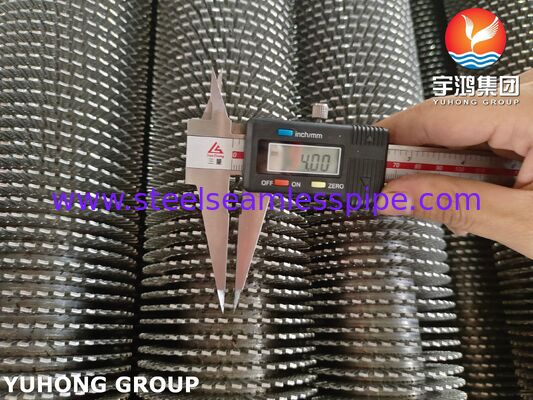

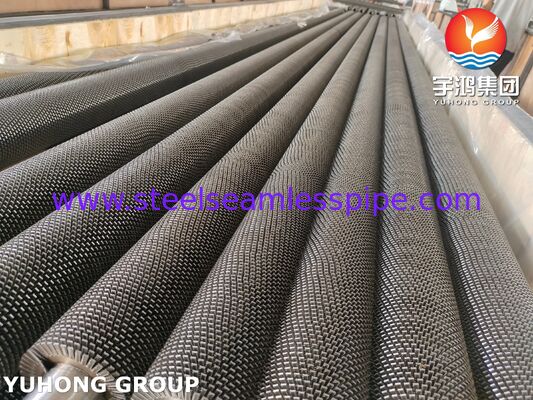

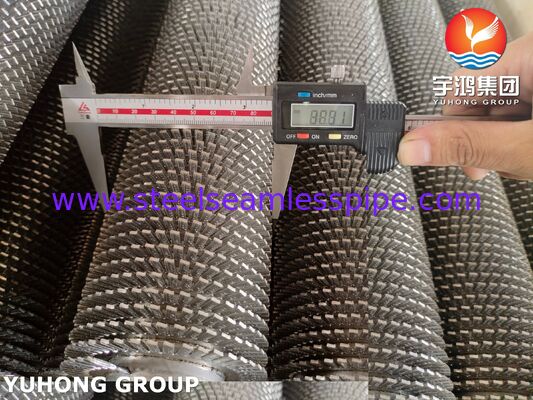

ASME SA192 Gezahnte Rippenrohre
Produktübersicht
ASME SA192 Gezahnte Rippenrohre sind Hochleistungsrohre mit erweiterter Oberfläche, die durch spiralförmiges Schweißen gezahnter Stahlrippen auf nahtlose Kohlenstoffstahlrohre gemäß der ASME SA192-Spezifikation hergestellt werden. Diese Rippenrohre wurden für eine effiziente Wärmeübertragung entwickelt und vergrößern die externe Wärmeaustauschfläche erheblich, während gleichzeitig eine hervorragende mechanische Festigkeit und Wärmeleitfähigkeit erhalten bleibt.
Das gezackte Rippendesign erzeugt kontrollierte Turbulenzen im Luftstrom, reduziert die thermische Grenzschicht und verbessert die konvektive Wärmeübertragungseffizienz im Vergleich zu einfachen Vollrippenrohren. Dieses Design minimiert außerdem die Staubansammlung, wodurch sich gezahnte Rippenrohre besonders für Umgebungen eignen, in denen die Beständigkeit gegen Verschmutzung von entscheidender Bedeutung ist.
Das ASME SA192-Material ist weithin für seine hervorragenden Wärmeübertragungseigenschaften, seine zuverlässige Schweißbarkeit und seine zuverlässige Leistung unter moderaten Druck- und erhöhten Temperaturbedingungen bekannt, was es zur idealen Wahl für industrielle Wärmerückgewinnungsgeräte macht.
Merkmale
- Hergestellt aus hochwertigen nahtlosen Kohlenstoffstahlrohren ASME SA192
- Spiralförmig geschweißte, gezahnte Lamellen für maximale Wärmeübertragungseffizienz
- Reduzierter luftseitiger Druckabfall
- Verbesserte Beständigkeit gegen Verschmutzung und Staubansammlung
- Hervorragende Wärmeleitfähigkeit
- Hohe Schweißintegrität mit durchgehender Lamellenbefestigung
- Einheitliche Lamellengeometrie und -abstand
- Geeignet für den Dauerbetrieb bei hohen Temperaturen
- Hervorragende Maßhaltigkeit
- Lange Lebensdauer bei geringem Wartungsaufwand
Typische Anwendungen
ASME SA192 gezahnte Rippenrohre werden häufig verwendet in:
- Überhitzer und Economizer
- Luftvorwärmer
- Befeuerte Heizungen
- Abhitzedampferzeuger (HRSG)
- Petrochemische Wärmetauscher
- Raffinerie-Prozessheizungen
- Industriekessel
- Kraftwerke zur Energieerzeugung
- Düngemittelpflanzen
- Chemische Verarbeitungsanlagen
- Öl- und Gasanlagen
- Marine Wärmerückgewinnungssysteme
Herstellungsprozess
Der Herstellungsprozess umfasst:
- Eingangskontrolle der Rohstoffe
- Richten und Vorbereiten von Rohren
- Formen von Stahlbandrippen
- Verzahnung des Flossenstreifens
- Hochfrequenz-Widerstandsschweißen von Lamellen
- Schweißnahtprüfung
- Dimensionsüberprüfung
- Hydrostatische oder pneumatische Prüfung (falls angegeben)
- Oberflächenreinigung
- Korrosionsschutz
- Endkontrolle und Verpackung
Standardgrößenbereich
| Artikel |
Standardsortiment |
| Basisrohr-Außendurchmesser |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Rohrwandstärke |
2,0 mm – 8,0 mm |
| Rohrlänge |
Bis 18.000 mm |
| Flossenhöhe |
8 mm – 25 mm |
| Flossendicke |
0,8 mm – 2,0 mm |
| Flossenneigung |
3,5 mm – 12 mm |
| Flossendichte |
80–285 Flossen/m |
| Rohrmaterial |
ASME SA192 |
| Flossenmaterial |
Kohlenstoffstahl, legierter Stahl, Edelstahl (je nach Betriebsbedingungen) |
Kundenspezifische Abmessungen sind gemäß Kundenzeichnungen und thermischen Designanforderungen verfügbar.
ASME SA192 Chemische Zusammensetzung
| Element |
Maximal (%) |
| Kohlenstoff (C) |
0,18 |
| Mangan (Mn) |
0,27–0,63 |
| Phosphor (P) |
0,035 |
| Schwefel (S) |
0,035 |
| Silizium (Si) |
0,25 |
Die kontrollierte kohlenstoffarme Zusammensetzung sorgt für eine hervorragende Schweißbarkeit bei gleichzeitig guter Wärmeleitfähigkeit und mechanischer Leistung.
Mechanische Eigenschaften
| Eigentum |
Wert |
| Zugfestigkeit |
Mindestens 325 MPa |
| Streckgrenze |
Mindestens 180 MPa |
| Verlängerung |
Mindestens 35 % |
| Härte |
Erfüllt die Anforderungen von ASME SA192 |
| Abflachungstest |
Passieren |
| Abfackeltest |
Passieren |
| Hydrostatischer Test |
Gemäß ASME SA192 |
Aufgrund dieser mechanischen Eigenschaften eignet sich ASME SA192 für Kessel- und Wärmetauscheranwendungen, bei denen zuverlässige Druckleistung und thermische Effizienz erforderlich sind.
Inspektion und Prüfung
Jedes gezahnte Rippenrohr nach ASME SA192 kann umfassenden Qualitätsprüfungen unterzogen werden, darunter:
Rohstoffinspektion
- Überprüfung des Materialzertifikats
- Analyse der chemischen Zusammensetzung
- Überprüfung der mechanischen Eigenschaften
Maßprüfung
- Rohraußendurchmesser
- Wandstärke
- Rohrlänge
- Flossenhöhe
- Flossenteilung
- Flossendicke
- Geradlinigkeit
- Flossenausrichtung
Schweißinspektion
- Kontinuierliche Inspektion der Schweißnahtintegrität
- Visuelle Schweißnahtprüfung
- Überprüfung der Schweißdurchdringung
- Prüfung der Fin-Bond-Qualität
Zerstörungsfreie Prüfung (optional)
- Wirbelstromprüfung (ECT)
- Ultraschallprüfung (UT)
- Magnetpulverprüfung (MT)
- Flüssigkeitseindringprüfung (PT)
Druckprüfung
- Hydrostatischer Test
- Pneumatischer Dichtheitstest (falls angegeben)
Leistungsüberprüfung
- Flossenhaftungstest
- Inspektion der Wärmeübertragungsoberfläche
- Inspektion der Oberflächenbeschaffenheit
- Verpackungsinspektion
- Abschließende visuelle Untersuchung
Vorteile des gezackten Flossendesigns
Im Vergleich zu Vollrippenrohren bieten gezahnte Rippenrohre:
- Höherer Gesamtwärmeübergangskoeffizient
- Erhöhte Luftturbulenz für verbesserte Wärmeleistung
- Bessere Verschmutzungsbeständigkeit
- Reduzierte Staubansammlung
- Geringerer Wartungsaufwand
- Verbesserte Effizienz beim gasseitigen Wärmeaustausch
- Stabilere thermische Leistung im Langzeitbetrieb
- Erhöhte Energieeffizienz der Ausrüstung
Qualitätsstandards
Herstellung und Inspektion können den Kundenanforderungen und international anerkannten Standards entsprechen, darunter:
- ASME SA192
- ASME Abschnitt II
- ASME Abschnitt VIII
- ASTM-Materialspezifikationen (sofern zutreffend)
- EN- und ISO-Prüfnormen auf Anfrage
Verpackung
Die Produkte werden sorgfältig geschützt, um Transportschäden zu vermeiden:
- Endkappen aus Kunststoff
- Rostschutzbeschichtung (optional)
- Wasserdichte Verpackung
- Stahlrahmenbündel
- Holzkisten für Exportsendungen
- Kundenspezifische Exportverpackung verfügbar
Warum sollten Sie sich für unsere gezahnten Rippenrohre ASME SA192 entscheiden?
Unsere gezahnten Rippenrohre nach ASME SA192 wurden entwickelt, um die Wärmeübertragungseffizienz zu maximieren, die Betriebskosten zu senken und eine langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen zu gewährleisten. Jedes Rohr wird mit Präzisions-Hochfrequenzschweißtechnologie hergestellt und einer strengen Qualitätskontrolle unterzogen, um eine hervorragende Verbindung zwischen Rippe und Rohr, Maßgenauigkeit und zuverlässige Leistung zu gewährleisten. Unsere Rippenrohre sind in einer Vielzahl von Standard- und kundenspezifischen Konfigurationen erhältlich und bieten eine ideale Lösung für Kessel-Economiser, Abwärmerückgewinnungssysteme, luftgekühlte Wärmetauscher und andere thermische Geräte, die einen effizienten und dauerhaften Wärmeaustausch erfordern.
