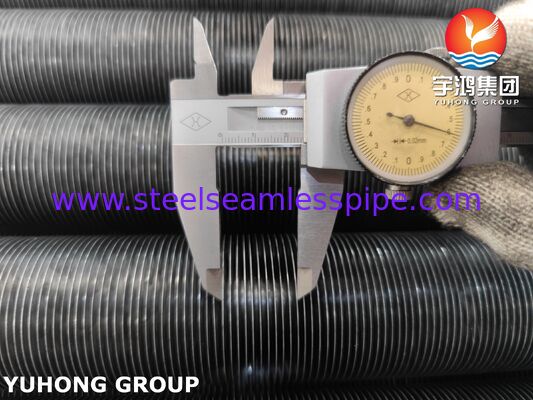

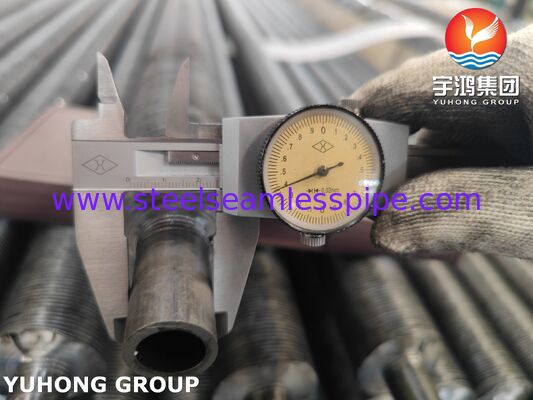

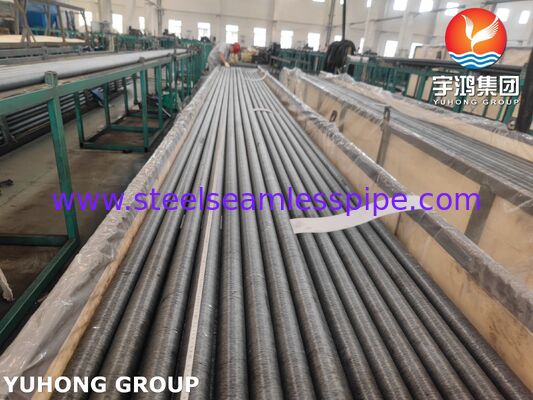

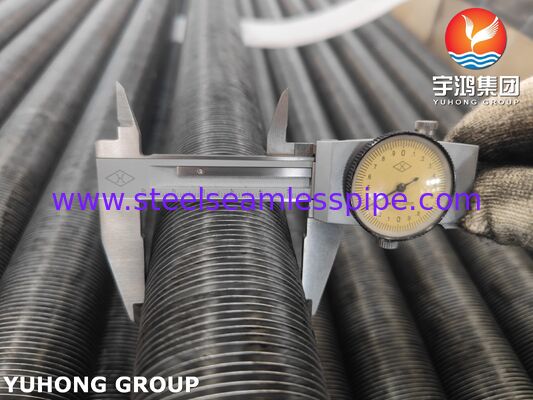

Eingebettete Flossenröhren (ASME SA209 + Aluminium 1060 Flossenmaterial) für Trockenkühlgeräte

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Diese Konstruktion gewährleistet eine hervorragende Wärmeleitfähigkeit, eine starke Flossen-Rohr-Bindung und eine langfristige Stabilität unter thermischem Zyklus.

Sie werden häufig in Wärmetauschern verwendet, bei denen eine verbesserte Wärmeübertragung, ein kompaktes Design und eine Korrosionsbeständigkeit erforderlich sind, insbesondere in der Stromerzeugung, in der Petrochemie und in den Kesselsystemen.

• Trockenkühler
• Wärmerückgewinnungssysteme von Kesseln
• Heizgeräte und Heizölheizgeräte
• Abwärmerückgewinnungseinheiten (WHRU)
• Wärmetauscher von Kraftwerken
• Petrochemie- und Raffinerieausrüstung

• Überdosierung der Röhre:19 mm und 63,5 mm
• Rohrwandstärke:20,0 mm 6,0 mm
• Flossenhöhe:5 mm 17 mm
• Flossendicke:00,3 mm 0,8 mm
• Flossenhöhe:2 mm 8 mm
• Rohrlänge:bis zu 12 000 mm (angepasste Längen erhältlich)
• Flossenmaterial:Aluminium 1060 (oder gleichwertiges hochreines Aluminiumband)

Chemische Zusammensetzung (typisch):

• Kohlenstoff (C): 0,10­0,20%
• Mangan (Mn): 0,30­0,80%
• Phosphor (P): ≤ 0,025%
• Schwefel (S): ≤ 0,025%
• Silizium (Si): 0,10 ∼ 0,50%

Mechanische Eigenschaften (typisch):

• Zugfestigkeit: ≥ 380 MPa
• Leistungsfestigkeit: ≥ 205 MPa
• Verlängerung: ≥ 30%

Chemische Zusammensetzung:

• Aluminium (Al): ≥ 99,6%
• Eisen (Fe): ≤ 0,35%
• Silizium (Si): ≤ 0,25%
• Kupfer (Cu): ≤ 0,05%

Schlüsselmerkmale:

• Ausgezeichnete Wärmeleitfähigkeit
• Hohe Korrosionsbeständigkeit
• Gute Duktilität beim Einbettungsprozess

Um eine hohe Leistungsfähigkeit und Zuverlässigkeit zu gewährleisten, werden eingebettete Flossenröhren unter strenger Qualitätskontrolle hergestellt und geprüft:

• Rohstoff PMI (Positive Material Identification)
• Abmessungskontrollen (OD, Flossenhöhe, Abstand, Rillentiefe)
• Wirbelstromprüfung (ECT) für die Integrität des Grundrohrs
• Hydrostatische Druckprüfung
• Ultraschallprüfung (UT) (falls erforderlich)
• Flossenbindungsstärke/Ausziehprüfung
• Sicht- und Oberflächenqualitätsprüfung
• Verfügbare Kontrollen durch Dritte (SGS, BV, TUV)

• Überlegene Flossen-Röhre-Bindungsstabilität
• Hohe Wärmeübertragungseffizienz
• Ausgezeichnete Leistung bei thermischem Radfahren
• Starke Beständigkeit gegen Flossenlockerung oder Schwingungsschäden
• Lange Lebensdauer in rauen Industrieumgebungen
• Kostenwirksame Wärmeübertragungslösung
