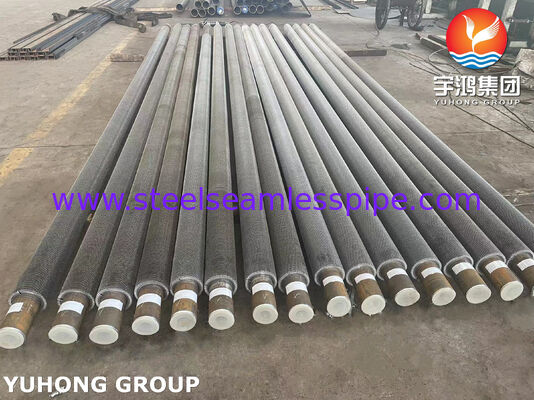

ASTM A335 P9 Zernflossenröhren für Abwärmerückgewinnungssysteme

ASTM A335 P9 gerippte Rohre sind Hochtemperatur-Wärmeübertragungsrohre, die für anspruchsvolle Abwärmerückgewinnungssysteme, Kessel-Economizer, HRSGs, befeuerte Erhitzer und industrielle Wärmerückgewinnungsanlagen entwickelt wurden. Das Rohr verwendet ASTM A335 P9 legierten Stahl, ein Chrom-Molybdän-Material, das für den Einsatz bei erhöhten Temperaturen entwickelt wurde, während die gerippte Rippengeometrie die externe Wärmeübertragungsfläche erheblich vergrößert.

Bei Abwärmerückgewinnungsanwendungen strömt heißes Abgas oder Rauchgas über die gerippte Rohroberfläche, während Wasser, Dampf, Thermalöl oder ein anderes Prozessmedium durch das Rohr fließt. Die vergrößerte Rippenfläche ermöglicht die Rückgewinnung von mehr Wärme in einem relativ kompakten Wärmetauscherpaket.

Das gerippte Design beinhaltet regelmäßig angeordnete Unterbrechungen im Rippenband. Im Vergleich zu einer durchgehenden Vollrippe können diese Öffnungen die Turbulenz auf der Gas-Seite fördern und den Kontakt zwischen dem heißen Gas und der Rippenoberfläche verbessern. Dies macht gerippte Rohre besonders geeignet, wenn hohe Wärmeübertragungsleistung, kompakte Ausrüstung und Beständigkeit gegen Betrieb bei erhöhten Temperaturen erforderlich sind.

ASTM A335 P9 ist ein Chrom-Molybdän-Legierungsstahl mit etwa 9 % Chrom und 1 % Molybdän. Die Legierung bietet eine Kombination aus Festigkeit bei erhöhten Temperaturen, Oxidationsbeständigkeit und Haltbarkeit, die in Hochtemperatur-Wärmerückgewinnungsanlagen nützlich ist.

Die gerippte Rippenkonstruktion bietet mehrere praktische Vorteile:

• Hohe externe Wärmeübertragungsfläche für die Wärmeübertragung auf der Gas-Seite
• Verbesserte Gasturbulenz im Vergleich zu einem glatten Rohr
• Geeignet für Abgas- und Rauchgasumgebungen bei hohen Temperaturen
• Gute mechanische Festigkeit bei erhöhten Betriebstemperaturen
• Der Chromgehalt sorgt für verbesserte Beständigkeit gegen Hochtemperatur-Oxidation
• Kompaktes Wärmetauscherdesign mit hohem Oberflächen-zu-Volumen-Verhältnis
• Geeignet für Economizer und andere Abwärmerückgewinnungsabschnitte
• Erhältlich in kundenspezifischen Rohr-, Rippen- und Längenkonfigurationen

ASTM A335 P9 gerippte Rohre werden häufig für folgende Zwecke in Betracht gezogen:

Sie werden zur Rückgewinnung von Wärmeenergie aus heißen Abgasen von Gasturbinen, Industrieöfen, Prozessanlagen, Motoren und anderen Hochtemperatursystemen eingesetzt.

Gerippte Rohre können in Economizer-Abschnitten verwendet werden, um Wärme von Rauchgas auf Kesselspeisewasser zu übertragen und so die zur Dampferzeugung benötigte Brennstoffmenge zu reduzieren.

In Abhitzekessel werden gerippte Rohre in Wärmeübertragungsabschnitten eingesetzt, die dem Turbinenabgas ausgesetzt sind. P9 ist besonders relevant, wenn eine Konstruktion aus legiertem Stahl für erhöhte Temperaturen erforderlich ist.

Abwärme aus Verbrennungsgasen kann durch gerippte Rohrwärmeübertragungsabschnitte zurückgewonnen werden, was die Gesamtwärmeeffizienz verbessert.

Raffinerien und petrochemische Anlagen erzeugen große Mengen an Prozess- und Verbrennungsgasen bei hohen Temperaturen. Gerippte Rohre können in Wärmerückgewinnungsanlagen integriert werden, um diese sonst verlorene Energie zurückzugewinnen.

Sie können auch für kundenspezifische Gas-zu-Flüssigkeit- oder Gas-zu-Dampf-Wärmetauscher eingesetzt werden, bei denen der Wärmeübergangskoeffizient auf der Gas-Seite relativ niedrig ist und zusätzliche Oberfläche benötigt wird.

Ein geripptes Rohr besteht im Allgemeinen aus:

ASTM A335 P9 Grundrohr + kontinuierlich geschweißtes oder mechanisch befestigtes geripptes Rippenband

Das Grundrohr nimmt das interne Fluid auf, während die externen Rippen zusätzliche Wärmeübertragungsfläche bieten.

Typische Konstruktionsparameter umfassen:

Diese Abmessungen sind typische technische Bereiche und keine ASTM A335-Maßanforderungen. Der endgültige Rohrdurchmesser, die Wandstärke, die Rippenhöhe, die Rippendicke, die Rippendichte und die Länge sollten gemäß der Wärmeübertragungsberechnung, der Druckauslegung, der Temperatur, der Gasgeschwindigkeit, den Fouling-Eigenschaften und den Zeichnungen der Kundenanlage ausgewählt werden.

ASTM A335 P9 ist eine ferritische legierte Stahlgüte auf Basis einer Chrom-Molybdän-Zusammensetzung. Typische chemische Anforderungen umfassen:

Die genaue chemische Zusammensetzung sollte immer gegen die aktuelle gültige Ausgabe von ASTM A335/A335M und die Materialspezifikation des Käufers herstellen.

Typische mechanische Anforderungen für ASTM A335 P9 umfassen:

*Die geltenden Dehnungsanforderungen können je nach Probenorientierung und Rohrabmessungen variieren. Das endgültige MTC sollte gegen die geltende Spezifikation und die Bestellung geprüft werden.

Die Kombination von Chrom und Molybdän in P9 trägt zu seiner Leistung unter erhöhten Temperaturbedingungen bei und macht es zu einer praktischen Materialwahl für ausgewählte Hochtemperatur-Wärmerückgewinnungsanwendungen.

Der Herstellungsprozess kann gemäß den technischen Anforderungen des Kunden gesteuert werden:

1. Vorbereitung des P9-Rohrs — Nahtlose legierte Stahlrohre nach ASTM A335 P9 werden nach dem erforderlichen Außendurchmesser und der Wandstärke ausgewählt.
2. Oberflächenvorbereitung — Die Rohroberfläche wird gereinigt, um eine zuverlässige Rippenbefestigung zu gewährleisten.
3. Vorbereitung des Rippenbandes — Stahlrippenband wird in die spezifizierte Geometrie geformt und gerippt.
4. Rippenbefestigung — Die Rippe wird mit dem spezifizierten Herstellungsverfahren an das Rohr geschweißt oder befestigt.
5. Maßkontrolle — Rohrdurchmesser, Wandstärke, Rippenhöhe, Rippendicke, Rippenabstand und Gesamtlänge werden inspiziert.
6. Endkontrolle — Das fertige gerippte Rohr wird gemäß dem geltenden Materialstandard, der Kundenspezifikation und den Kaufanforderungen inspiziert.

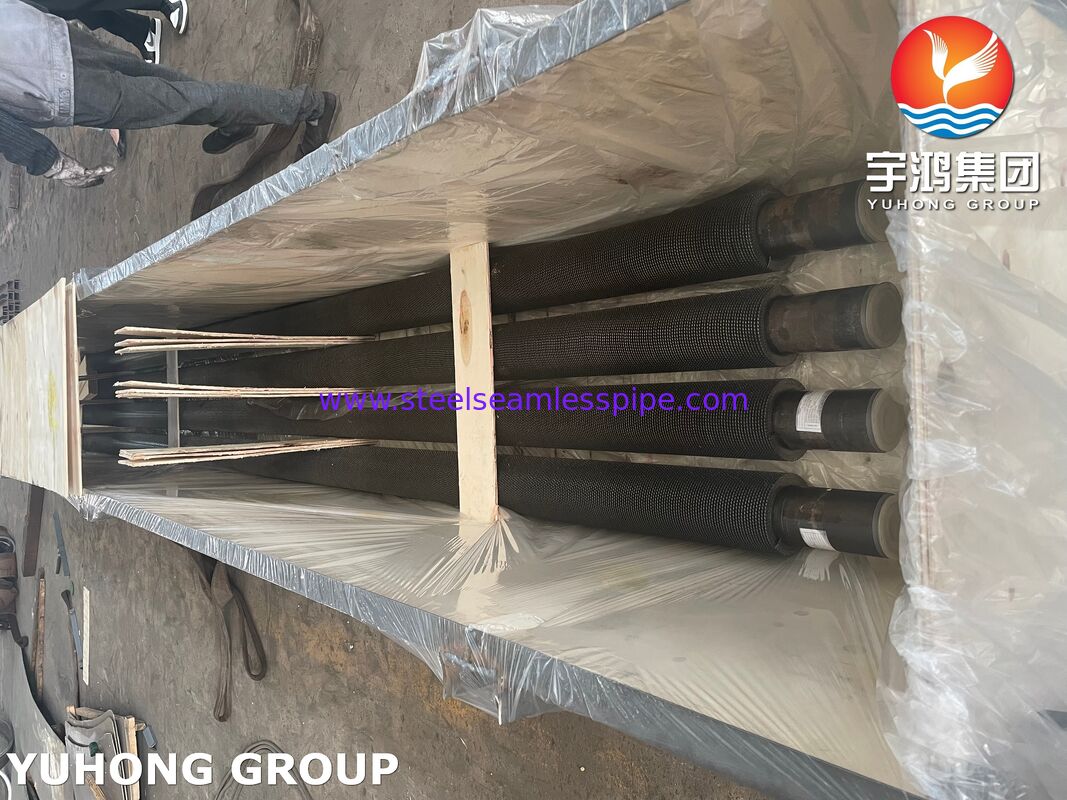

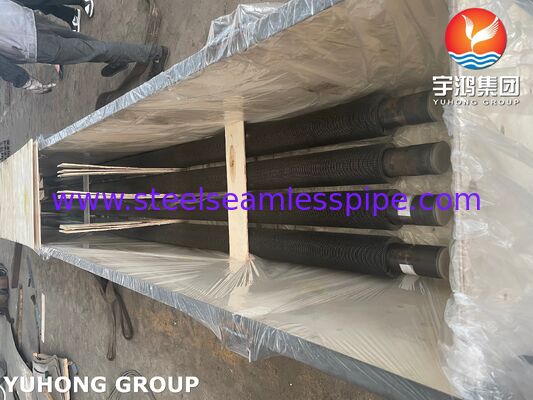

7. Kennzeichnung und Verpackung — Rohre werden für Transport und Installation gekennzeichnet und geschützt.

Die Qualitätskontrolle für ASTM A335 P9 gerippte Rohre kann folgende Inspektionen und Tests umfassen:

• Analyse der chemischen Zusammensetzung
• Zugversuch
• Streckgrenzprüfung
• Dehnungsprüfung
• Härteprüfung
• Hydrostatische oder zerstörungsfreie elektrische Prüfung gemäß ASTM A335
• Maßprüfung
• Visuelle Prüfung

• Inspektion der Gesamtrohrlänge

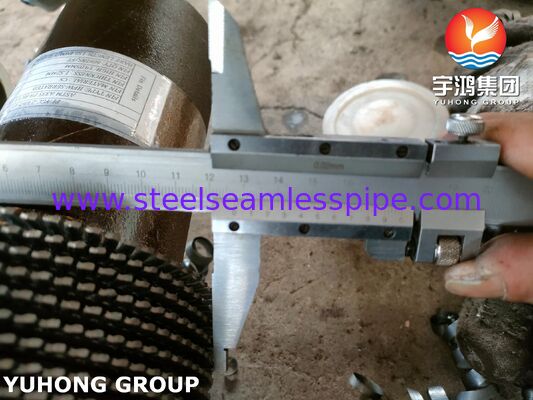

• Inspektion des Rohr-Außendurchmessers und der Wandstärke

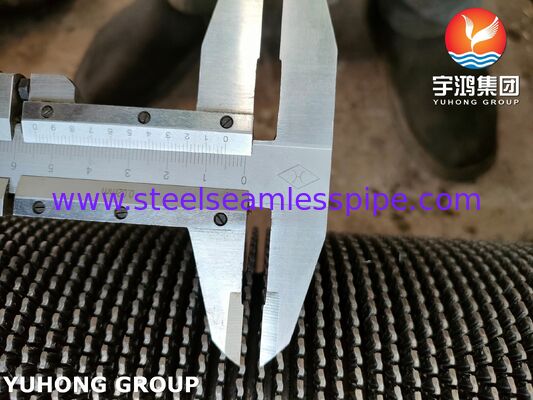

• Messung der Rippenhöhe
• Messung der Rippendicke
• Messung des Rippenabstands/der Rippendichte
• Inspektion der Rippengeradheit
• Inspektion der Rippen-zu-Rohr-Befestigung
• Visuelle Inspektion der Schweißnahtkontinuität
• Schweißnahtintegritäts- oder ZfP-Prüfung, falls spezifiziert
• Zufällige Stichproben oder 100 %-Inspektion gemäß der Kaufspezifikation

Für kritische Abwärmerückgewinnungsanlagen können zusätzliche Inspektionsanforderungen wie Ultraschallprüfung, Röntgenprüfung, positive Materialidentifizierung oder Inspektion durch Dritte arrangiert werden, wenn dies in der Projektspezifikation gefordert wird.

Der Hauptgrund für die Verwendung von gerippten Rippen ist die Vergrößerung der dem Gasstrom ausgesetzten Wärmeübertragungsfläche.

Ein glattes Rohr hat eine relativ kleine Außenfläche. Das Hinzufügen von Rippen vergrößert die verfügbare Fläche erheblich, ohne eine proportionale Erhöhung des Gerätevolumens zu erfordern. Die gerippte Konfiguration erzeugt auch Unterbrechungen in der Rippenoberfläche, die die Gasgrenzschicht stören und die Durchmischung fördern können.

Dies kann bei der Abwärmerückgewinnung besonders vorteilhaft sein, da die Wärmeübertragung auf der Gas-Seite oft eine Haupteinschränkung bei Gas-zu-Flüssigkeit- und Gas-zu-Dampf-Wärmetauschern darstellt.

Die tatsächliche Leistung hängt ab von:

• Gastemperatur
• Gasdurchflussrate
• Gaszusammensetzung
• Gasgeschwindigkeit
• Innentemperatur und -fluss des Fluids
• Rippeneffizienz
• Rippenabstand
• Rippenhöhe
• Rohrdurchmesser
• Fouling und Aschebeladung
• Druckabfallbeschränkungen
• Wärmetauscheranordnung

Daher sollte die Rippengeometrie auf der Grundlage einer vollständigen thermischen und mechanischen Auslegung und nicht nur anhand der Rippenabmessungen ausgewählt werden.

ASTM A335 P9 gerippte Rohre können eine effektive Kombination aus Materialfestigkeit und verbesserter Wärmeübertragungsfläche für Hochtemperaturanwendungen bieten.

Wichtige Vorteile sind:

Hohe Wärmeübertragungsfläche: Gerippte Rippen vergrößern die für die Wärmeübertragung auf der Gas-Seite verfügbare Außenfläche erheblich.

Hochtemperaturfähigkeit: P9 Chrom-Molybdän-legierter Stahl ist für den Einsatz bei erhöhten Temperaturen bestimmt.

Verbesserte Kompaktheit der Ausrüstung: Mehr Wärmeübertragungsfläche kann in einem gegebenen Geräteumfang untergebracht werden.

Geeignet für anspruchsvolle Industrieumgebungen: Die Legierungszusammensetzung bietet eine nützliche Beständigkeit gegen Hochtemperatur-Oxidation im Vergleich zu gewöhnlichem Kohlenstoffstahl.

Flexible Konstruktion: Rohrabmessungen und Rippengeometrie können kundenspezifisch angepasst werden, um spezifische Wärmeübertragungs- und Druckabfallanforderungen zu erfüllen.

Potenzielle Endverbraucher und Anlagenhersteller umfassen:

• Energieerzeugung
• GuD-Kraftwerke
• HRSG-Hersteller
• Hersteller von Abwärmerückgewinnungsanlagen
• Raffinerien
• Petrochemische Anlagen
• Chemische Verarbeitungsanlagen
• Stahl- und metallurgische Industrie
• Zementwerke
• Industrieöfen
• Hersteller von befeuerten Erhitzern
• Projekte zur Abwärmerückgewinnung von Gasturbinen

Jede Produktionscharge kann mit entsprechender Qualitätsdokumentation geliefert werden, einschließlich Materialprüfzeugnissen (MTC), chemischer Analysen, Ergebnissen mechanischer Prüfungen, Maßprüfprotokollen, Hydrostatik-/ZfP-Protokollen, falls zutreffend, und Inspektionszertifikaten gemäß der vereinbarten Kaufspezifikation.

Für Export- und Ingenieurprojekte kann die Inspektion bei Bedarf auch mit unabhängigen Drittanbietern koordiniert werden.

Bei der Anforderung eines Angebots für ASTM A335 P9 gerippte Rohre sollten Kunden Folgendes angeben:

• Grundrohrstandard und -güte
• Rohr-Außendurchmesser
• Rohrwandstärke
• Rohrlänge
• Rippenmaterial
• Rippenhöhe
• Rippendicke
• Rippendichte oder -teilung
• Rippenbefestigungsmethode
• Benötigte Menge
• Betriebstemperatur
• Betriebsdruck
• Gaszusammensetzung und Strömungsbedingungen
• Geltender Inspektionsstandard
• Benötigte Zertifizierung
• Projektzeichnungen oder technische Spezifikationen

Wir können gerippte Rohre gemäß ASTM/ASME-Anforderungen, Kundenzeichnungen, Wärmeübertragungsberechnungen und projektspezifischen Spezifikationen herstellen.

ASTM A335 P9 gerippte Rohre sind eine spezialisierte Wärmeübertragungslösung für die Hochtemperatur-Abwärmerückgewinnung. Ihre Kombination aus einem 9Cr-1Mo-legierten Stahlrohr und einer vergrößerten gerippten Außenfläche macht sie besonders geeignet für Economizer, HRSGs, Abwärmerückgewinnung von befeuerten Erhitzern, Industrieöfen und andere Hochtemperatur-Wärmeübertragungsanlagen auf der Gas-Seite.

Für Projekte, bei denen thermische Effizienz, Materialleistung bei erhöhten Temperaturen, kompakte Bauweise und zuverlässige Rippenbefestigung wichtig sind, können P9 gerippte Rohre eine robuste Grundlage für entwickelte Abwärmerückgewinnungssysteme bieten.
