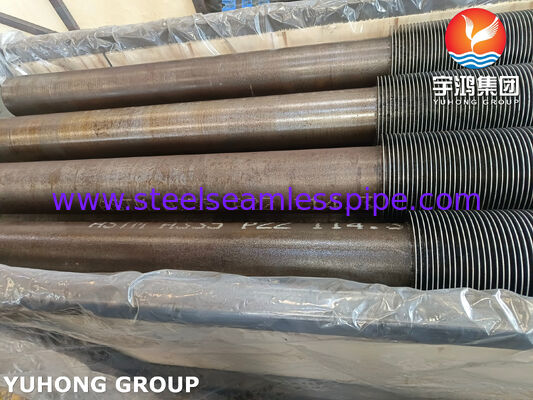

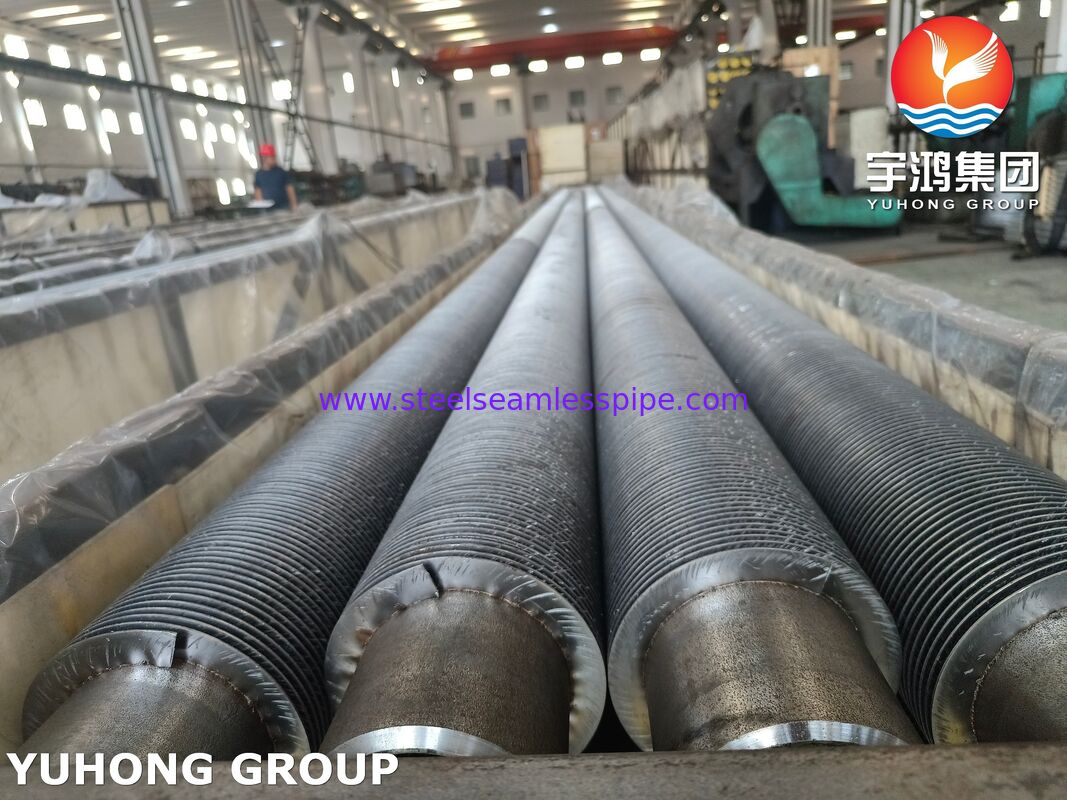

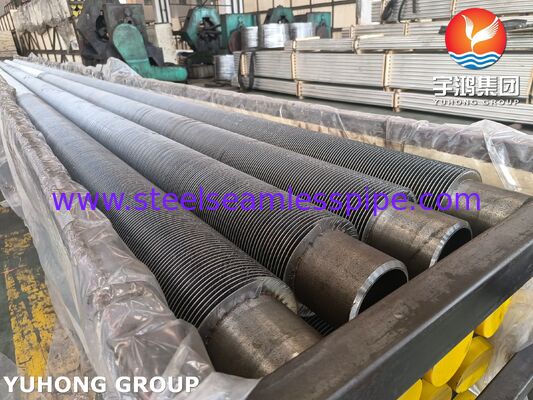

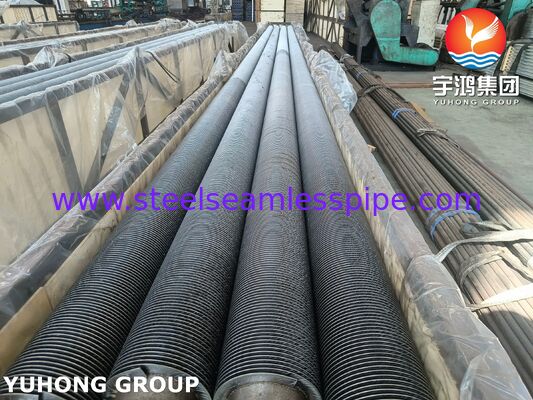

ASTM A335 P22 Hochfrequenzgeschweißte Rippenrohre für Economizer
Produktübersicht
Hochfrequenzgeschweißte Rippenrohre nach ASTM A335 P22 sind speziell entwickelte Wärmeübertragungsrohre für Hochtemperatur-Economizer, Wärmerückgewinnungsbereiche von Dampfkesseln, HRSG-Systeme und industrielle Abwärmerückgewinnungsanlagen. Hergestellt aus einem P22-Legierungsstahlrohr und mit kontinuierlich geschweißten Rippen, bieten diese Rohre eine erheblich größere externe Wärmeübertragungsfläche als glatte Rohre, während sie unter anspruchsvollen Betriebsbedingungen eine zuverlässige mechanische und thermische Leistung aufrechterhalten.
ASTM A335 P22 ist ein Chrom-Molybdän-Legierungsstahl mit etwa 2,25 % Chrom und 1 % Molybdän. Seine Festigkeit bei erhöhten Temperaturen, Oxidationsbeständigkeit und Beständigkeit gegen thermische Degradation machen ihn besonders geeignet für Kessel- und Wärmerückgewinnungsanwendungen, bei denen herkömmliche Kohlenstoffstahlrohre möglicherweise keine ausreichende Temperaturfähigkeit aufweisen.
Das Hochfrequenzschweißverfahren erzeugt eine kontinuierliche metallurgische Verbindung zwischen dem Rippenband und der Rohroberfläche. Dies ermöglicht eine effiziente Wärmeübertragung von heißem Rauchgas auf das Arbeitsmedium im Rohr, während gleichzeitig eine gute Beständigkeit gegen Vibrationen und wiederholte thermische Zyklen gewährleistet ist.
Für Economizer-Anwendungen werden P22 HFW Rippenrohre hauptsächlich zur Rückgewinnung von fühlbarer Wärme aus Kesselabgasen und deren Übertragung auf Speisewasser oder eine andere Prozessflüssigkeit eingesetzt. Dies reduziert den Kraftstoffverbrauch, verbessert den Kesselwirkungsgrad und senkt die Temperatur des abgeführten Rauchgases.
Warum P22 HFW Rippenrohre in Economizern verwenden?
Die Wärmeübertragungsleistung von Economizern hängt stark von der verfügbaren Oberfläche und der Temperatur des Rauchgases ab. Ein Rippenrohr erhöht die externe Wärmeübertragungsfläche, ohne dass eine proportionale Erhöhung der Rohrlänge oder des Anlagenfußabdrucks erforderlich ist.
Die Kombination aus ASTM A335 P22 Rohrmaterial + Hochfrequenzgeschweißte Rippenkonstruktion bietet mehrere Vorteile:
- Einsatzfähigkeit bei hohen Temperaturen
- Verbesserte Beständigkeit gegen Oxidation und thermische Degradation
- Hohe externe Wärmeübertragungsfläche
- Effiziente gasseitige Wärmeübertragung
- Starke Rippen-Rohr-Verbindung
- Gute Beständigkeit gegen thermische Zyklen
- Geeignet für Hochtemperatur-Kesselabgase
- Kompaktes Economizer-Design
- Verbesserte Wärmerückgewinnungseffizienz
- Lange Lebensdauer bei richtiger Auslegung und Betrieb
P22 ist besonders nützlich in Economizer-Bereichen, die relativ hohen Rauchgastemperaturen oder starken thermischen Bedingungen ausgesetzt sind.
Typische Anwendungen
Hochfrequenzgeschweißte Rippenrohre nach ASTM A335 P22 werden hauptsächlich eingesetzt in:
1. Kessel-Economizer
Dies ist die Hauptanwendung. Die Rippenrohre gewinnen Wärme aus Kesselabgasen zurück und nutzen diese zur Vorwärmung des Kesselspeisewassers, bevor das Wasser in das Dampferzeugungssystem gelangt.
2. HRSG-Wärmerückgewinnungsanlagen
P22 Rippenrohre können in ausgewählten Hochtemperatur-Wärmerückgewinnungsbereichen von Wärmerückgewinnungs-Dampferzeugern (HRSGs) eingesetzt werden, wo legierte Stahlrohre für erhöhte Temperaturen erforderlich sind.
3. Abwärmerückgewinnungskessel
Industrieanlagen können P22 HFW Rippenrohre zur Energierückgewinnung aus heißen Abgasströmen von Öfen, Prozessanlagen, Motoren, Turbinen und anderen Hochtemperatursystemen verwenden.
4. Kraftwerkskessel
Sie eignen sich für Wärmeübertragungsbereiche in Energieerzeugungsanlagen für Versorgungsunternehmen und Industrie, wo Hochtemperaturfestigkeit und zuverlässige Wärmerückgewinnung erforderlich sind.
5. Industrielle Prozesswärmerückgewinnung
Anwendungen umfassen Raffinerien, petrochemische Anlagen, chemische Anlagen, metallurgische Anlagen und andere Industrieanlagen, die eine Rückgewinnung von Wärme aus heißen Abgasen benötigen.
Typische Konstruktion
Ein P22 HFW Rippenrohr besteht im Allgemeinen aus:
P22-Legierungsstahlrohr → Hochfrequenzgeschweißte Rippe → Kontinuierliche Rippen-Wärmeübertragungsfläche
Die Rippe wird mittels eines Hochfrequenz-Widerstandsschweißverfahrens kontinuierlich an die äußere Rohrwand geschweißt. Im Gegensatz zu mechanisch montierten Rippenanordnungen bietet die geschweißte Verbindung einen starken und kontinuierlichen Wärmeübertragungspfad zwischen Rohr und Rippe.
Abhängig vom Economizer-Design können Kunden verschiedene Kombinationen spezifizieren von:
- Rohr-Außendurchmesser
- Rohrwandstärke
- Rippenhöhe
- Rippendicke
- Rippenabstand
- Rippenkonfiguration
- Rippenlänge
- Unberippte Rohrenden
- Rippenmaterial
- Rohrmaterial
- Anforderungen an die Rippen-Rohr-Schweißung
Gängiger Rohrgrößenbereich
Die endgültigen Abmessungen sollten immer gemäß der thermischen Auslegung des Economizers, den Druckanforderungen, der Gasgeschwindigkeit, den Fouling-Bedingungen und der geltenden Projektspezifikation festgelegt werden.
Typische Rohrdimensionen umfassen:
| Parameter |
Gängiger Bereich |
| Rohr-AD |
25–76 mm |
| Rohrwandstärke |
2,5–8,0 mm |
| Rippenlänge |
1.000–12.000 mm |
| Rippenhöhe |
8–30 mm |
| Rippendicke |
0,8–2,5 mm |
| Rippenabstand |
2,5–12 mm |
| Unberippte Rohrenden |
50–300 mm oder gemäß Zeichnung |
Gängige Rohrdurchmesser wie 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm und 63,5 mm können je nach Economizer-Design des Kunden gefertigt werden.
Diese Werte stellen repräsentative Fertigungsbereiche dar und keine festen ASTM A335-Maßanforderungen. Genaue Rohr- und Rippenabmessungen sollten anhand der genehmigten technischen Zeichnung und der Kaufspezifikation bestätigt werden.
Chemische Zusammensetzung nach ASTM A335 P22
ASTM A335 P22 ist eine ferritische legierte Stahlgüte, die Chrom und Molybdän für den Einsatz bei erhöhten Temperaturen enthält.
| Element |
Typische Anforderung nach ASTM A335 P22, Gew.-% |
| Kohlenstoff (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,60 |
| Phosphor (P) |
≤0,025 |
| Schwefel (S) |
≤0,025 |
| Silizium (Si) |
≤0,50 |
| Chrom (Cr) |
1,90–2,60 |
| Molybdän (Mo) |
0,87–1,13 |
Der Chromgehalt verbessert die Oxidations- und Korrosionsbeständigkeit bei erhöhter Temperatur, während Molybdän zur Hochtemperaturfestigkeit und Kriechbeständigkeit beiträgt.
Die oben gezeigte chemische Zusammensetzung sollte mit der geltenden Ausgabe von ASTM A335/A335M und dem spezifischen Materialzertifikat, das mit dem Produkt geliefert wird, verifiziert werden.
Mechanische Eigenschaften von ASTM A335 P22
Typische Mindestanforderungen an die mechanischen Eigenschaften für ASTM A335 P22 umfassen:
| Eigenschaft |
Anforderung |
| Zugfestigkeit |
≥415 MPa |
| Streckgrenze |
≥205 MPa |
| Dehnung |
≥30% |
Tatsächliche mechanische Eigenschaften können die spezifizierten Mindestwerte je nach Herstellungsbedingungen und Wärmebehandlung überschreiten.
Für Economizer-Anwendungen ist die Leistung des Materials bei erhöhten Temperaturen besonders wichtig, da das Rohr Temperaturschwankungen und Druck ausgesetzt ist, während es Wärme vom Rauchgas auf die interne Flüssigkeit überträgt.
Hochfrequenzschweißverfahren
Das Rippenband wird mittels eines Hochfrequenzschweißverfahrens kontinuierlich am P22-Rohr befestigt.
Während des Schweißens erzeugt ein hochfrequenter elektrischer Strom eine lokale Erwärmung an der Schnittstelle zwischen Rippe und Rohr. Anschließend wird Druck ausgeübt, um eine kontinuierliche Schweißverbindung herzustellen.
Der Herstellungsprozess umfasst normalerweise:
- Vorbereitung des P22-Rohrs
- Oberflächenreinigung
- Vorbereitung des Rippenbandes
- Helikale Rippenwicklung
- Hochfrequenzheizung
- Kontinuierliches Druckschweißen
- Maßkontrolle
- Inspektion der Rippen-Rohr-Verbindung
- Endgültiges Richten und Finishen
- Inspektion und Prüfung
- Kennzeichnung und Verpackung
Korrekte Schweißparameter sind unerlässlich, da eine übermäßige Wärmeeinbringung das Rohrmaterial negativ beeinflussen kann, während eine unzureichende Wärmeeinbringung zu einer unzureichenden Rippenbindung führen kann.
Inspektion und Prüfung
Die Qualitätskontrolle sollte sowohl das ASTM A335 P22 Rohr als auch die hochfrequenzgeschweißte Rippenstruktur erstrecken.
Abhängig von der Kauf- und Anwendungsspezifikation können die Prüfungen umfassen:
Chemische Analyse
Positive Materialidentifikation oder Laborchemieanalyse kann zur Überprüfung der P22-Legierungszusammensetzung verwendet werden.
Zugversuch
Der Zugversuch überprüft Zugfestigkeit, Streckgrenze und Dehnung gemäß der geltenden Materialspezifikation.
Härteprüfung
Härteprüfungen können durchgeführt werden, um den Materialzustand und die Konsistenz der Wärmebehandlung zu überprüfen.
Hydrostatische Prüfung oder Druckprüfung
Das Rohr kann einer hydrostatischen Prüfung gemäß der geltenden ASTM-Spezifikation, den Projektanforderungen oder der Spezifikation des Käufers unterzogen werden.
Wirbelstromprüfung
Die Wirbelstromprüfung kann zur Erkennung bestimmter Oberflächen- und Nahe-Oberflächen-Diskontinuitäten im Rohr verwendet werden.
Ultraschallprüfung
Die Ultraschallprüfung kann zur Erkennung interner oder volumetrischer Diskontinuitäten im Rohrmaterial oder im Schweißbereich spezifiziert werden.
Inspektion der Rippen-Rohr-Schweißung
Die geschweißte Rippenverbindung sollte auf Kontinuität, Verbindungsqualität, Untermaß, übermäßige Schweißunregelmäßigkeit, Trennung und andere Defekte geprüft werden.
Maßprüfung
Wichtige Abmessungen umfassen:
- Rohr-AD
- Wandstärke
- Rippenlänge
- Rippenhöhe
- Rippendicke
- Rippenabstand
- Rohrgeradheit
- Länge der unberippten Enden
- Gesamtlänge
Visuelle Inspektion
Das fertige Rohr sollte visuell auf Oberflächenschäden, Rippendeformationen, unvollständige Schweißnähte, Risse, Korrosion, übermäßige Oxidation und andere Herstellungsfehler geprüft werden.
Die Prüfanforderungen sollten vor der Produktion vereinbart werden, da der geltende Inspektionsplan von der Projektspezifikation des Kunden und dem maßgebenden Code abhängt.
Vorteile von ASTM A335 P22 HFW Economizer-Rohren
Hohe Wärmeübertragungseffizienz
Die geschweißten Rippen erhöhen die externe Wärmeübertragungsfläche, wodurch der Economizer mehr Wärme in einer relativ kompakten Installation übertragen kann.
Leistung bei erhöhten Temperaturen
P22 Chrom-Molybdän-Stahl bietet eine bessere Hochtemperaturleistung als viele herkömmliche Kohlenstoffstahlrohrgüten.
Starke Rippenbefestigung
Die kontinuierliche Hochfrequenzschweißung schafft eine zuverlässige Verbindung zwischen Rippe und Rohr, was die Wärmeübertragungseffizienz und die Beständigkeit gegen mechanische Vibrationen verbessert.
Reduzierter Anlagenfußabdruck
Die erhöhte Oberfläche des Rippenrohrs ermöglicht es den Konstrukteuren, die erforderliche Wärmeübertragungsleistung mit einer kompakteren Rohrbündelung zu erzielen.
Geeignet für thermische Zyklen
Ordnungsgemäß hergestellte HFW Rippenrohre können wiederholten Heiz- und Kühlzyklen standhalten, die in Kessel- und Abwärmerückgewinnungssystemen auftreten.
P22 HFW Rippenrohre im Vergleich zu glatten Rohren
Ein glattes Rohr überträgt Wärme hauptsächlich über seine äußere Rohroberfläche. In einem Economizer ist der gasseitige Wärmeübergangskoeffizient jedoch oft viel niedriger als der flüssigkeitsseitige Koeffizient.
Das Hinzufügen von Rippen erhöht die gasseitige Oberfläche und hilft daher, den Wärmeübertragungswiderstand auszugleichen.
Dies macht HFW Rippenrohre besonders attraktiv für:
Heißes Rauchgas → Rippenoberfläche → Geschweißte Rippen/Rohr-Schnittstelle → P22 Rohrwand → Speisewasser
Das Ergebnis ist eine effizientere Nutzung der verfügbaren Wärmeübertragungsfläche.
Empfohlene Economizer-Anwendungen
Hochfrequenzgeschweißte Rippenrohre nach ASTM A335 P22 sind besonders geeignet für:
- Hochtemperatur-Kessel-Economizer
- Industrielle Kessel-Economizer
- Kraftwerkskesselanlagen
- HRSG-Wärmerückgewinnungsbereiche
- Abwärmerückgewinnungskessel
- Raffinerie-Wärmerückgewinnungssysteme
- Petrochemische Prozesswärmerückgewinnung
- Ofenabgas-Wärmerückgewinnung
- Hochtemperatur-Gas-zu-Flüssigkeits-Wärmetauscher
Die endgültige Materialauswahl sollte Rauchgastemperatur, Speisewassertemperatur, Druck, Korrosionsumgebung, Schwefelgehalt, Asche-/Fouling-Eigenschaften, thermische Zyklen und Lebensdauer erstrecken.
Fertigungs- und Lieferoptionen
P22 HFW Rippenrohre können gemäß Kundenzeichnungen oder technischen Spezifikationen geliefert werden. Je nach Projekt kann die Anpassung umfassen:
- Rohrdurchmesser und Wandstärke
- Rippenhöhe
- Rippenabstand
- Rippendicke
- Massives oder gezahntes Rippendesign
- Auswahl des Rippenmaterials
- Längen von berippten und unberippten Rohren
- Konfiguration der Rohrenden
- Schweißanforderungen
- Inspektionsniveau
- Verpackungsanforderungen
- Materialzertifizierung
Jede Produktionscharge kann mit relevanten Qualitätsdokumenten geliefert werden, wie z. B. Materialprüfzeugnisse (MTCs), Maßprüfberichte, Ergebnisse mechanischer Prüfungen, Ergebnisse chemischer Analysen und entsprechende Prüfaufzeichnungen für zerstörungsfreie Prüfungen.
Qualitätssicherung
Für kritische Kessel- und Wärmerückgewinnungsanwendungen sollte die Qualitätskontrolle den gesamten Herstellungsprozess umfassen – von der eingehenden Verifizierung der P22-Rohre über das Rippenschweißen bis zur Endkontrolle.
Besonderes Augenmerk sollte auf folgende Punkte gelegt werden:
- Korrekte P22-Materialidentifikation
- Maßgenauigkeit des Rohrs
- Chemische Zusammensetzung
- Mechanische Eigenschaften
- Wärmebehandlungszustand
- Rippenabmessungen
- Kontinuierliche Rippenschweißung
- Qualität der Rippen-Rohr-Verbindung
- Oberflächenzustand
- Geradheit
- Endgültige Maßtoleranzen
- Rückverfolgbarkeit und Dokumentation
Dieser Ansatz trägt dazu bei, dass die fertigen Rippenrohre die technischen Anforderungen anspruchsvoller Economizer-Anwendungen erfüllen.
Schlussfolgerung
Hochfrequenzgeschweißte Rippenrohre nach ASTM A335 P22 bieten eine praktische Kombination aus Leistung von legiertem Stahl bei erhöhten Temperaturen und hocheffizienter Rippen-Wärmeübertragung. Ihre Hauptanwendung sind Kessel-Economizer, wo sie Wärme aus heißem Rauchgas zurückgewinnen und an das Kesselspeisewasser übertragen.
Ihr Einsatz kann sich auch auf HRSGs, Abwärmerückgewinnungskessel, Kraftwerke, Raffinerien, petrochemische Anlagen und industrielle Ofen-Wärmerückgewinnungssysteme erstrecken.
Für Projekte, die eine hohe Wärmeübertragungskapazität, kompakte Anlagenabmessungen und einen zuverlässigen Betrieb bei erhöhten Temperaturen erfordern, sind P22 HFW Rippenrohre eine starke Lösung für Economizer-Wärmeübertragungsflächen.
