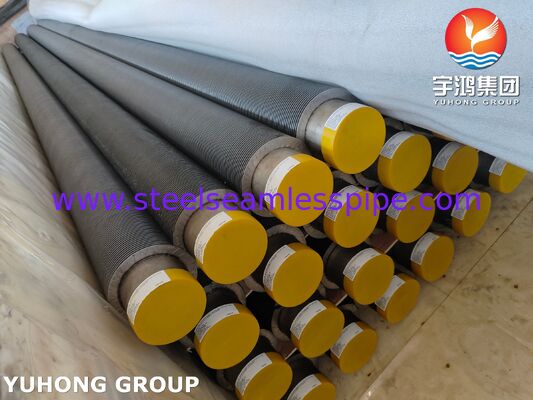

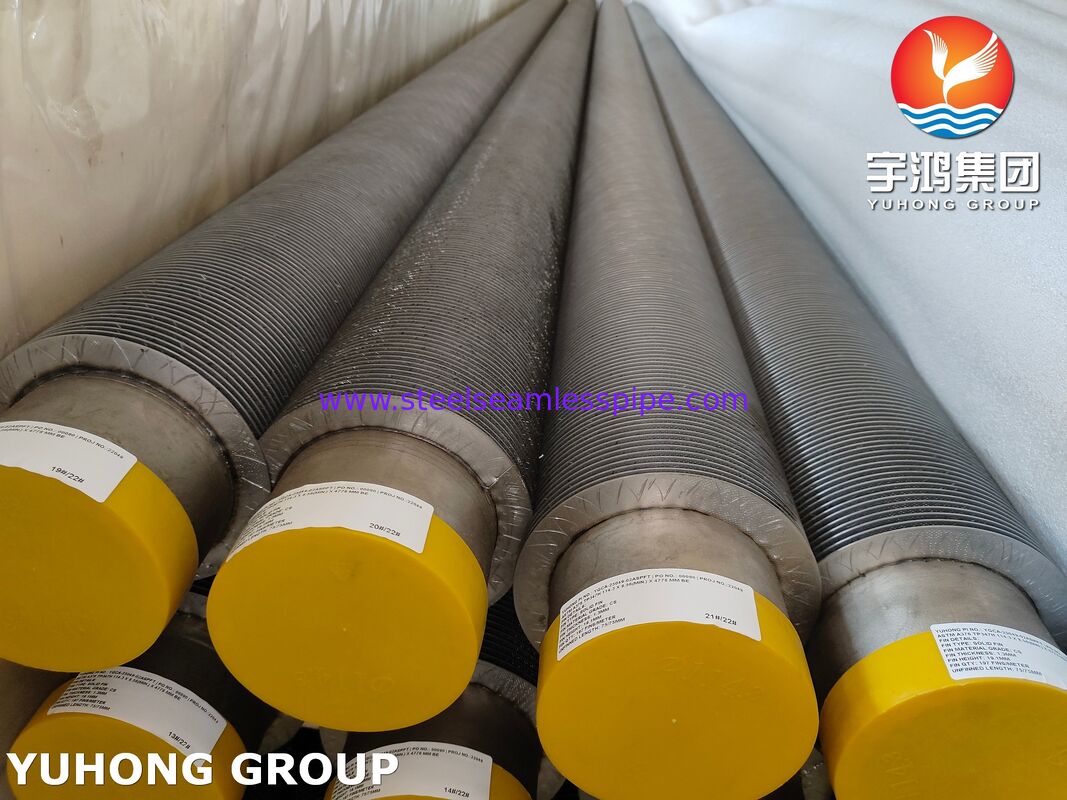

Hochfrequenzgeschweißte Rippenrohre für Kraftwerke – TP347H
Produktübersicht
Unsere hochfrequenzgeschweißten Rippenrohre für Kraftwerke sind speziell entwickelte Wärmeübertragungskomponenten für Hochtemperaturkessel, Wärmerückgewinnung, Überhitzer, Zwischenüberhitzer, Economizer und andere thermische Energieanwendungen. Hergestellt aus TP347H austenitischem Edelstahlrohrmaterial, kombinieren diese Rippenrohre die ausgezeichnete Hochtemperaturfestigkeit und Korrosionsbeständigkeit von stabilisiertem Edelstahl mit der verbesserten Wärmeübertragungsfläche, die durch kontinuierlich geschweißte Rippen bereitgestellt wird.
TP347H ist ein Niob-stabilisierter austenitischer Edelstahl, der für den Einsatz bei erhöhten Temperaturen entwickelt wurde. Seine stabilisierte Zusammensetzung hilft, das Risiko interkristalliner Korrosion im Zusammenhang mit Sensibilisierung zu reduzieren, während sein hoher Chrom- und Nickelgehalt eine gute Beständigkeit gegen Oxidation und korrosive Umgebungen bietet. TP347H ist besonders geeignet, wenn Rohre über längere Zeit erhöhten Temperaturen ausgesetzt sind.
In Wärmeübertragungsanlagen von Kraftwerken erhöht die Rippenkonstruktion die externe Wärmeübertragungsfläche im Vergleich zu einem glatten Rohr gleichen Durchmessers erheblich. Dies ermöglicht es den Konstrukteuren, die erforderliche thermische Leistung mit einer kompakteren Heizfläche zu erzielen, während das Hochfrequenzschweißverfahren eine kontinuierliche und mechanisch robuste Verbindung zwischen Rippe und Rohr herstellt.
Technische Hinweise: TP347H wird üblicherweise unter ASTM A213 für nahtlose Kessel-/Überhitzer-/Wärmetauscherrohre und ASTM A249 für geschweißte austenitische Kessel-, Überhitzer-, Wärmetauscher- und Kondensatorrohre spezifiziert. Der genaue Rohstandard, das Rippenmaterial, die Abmessungen und die Schweißanforderungen sollten anhand der Projektspezifikation des Kunden bestätigt werden.
Hauptvorteile
- Hochtemperaturleistung: TP347H ist für anspruchsvolle Anwendungen bei erhöhten Temperaturen konzipiert und bietet eine gute Kriech- und Oxidationsbeständigkeit.
- Ausgezeichnete Korrosionsbeständigkeit: Chrom-Nickel-austenitischer Edelstahl bietet eine starke Beständigkeit gegen viele korrosive Hochtemperaturumgebungen.
- Niob-Stabilisierung: Die stabilisierte Zusammensetzung hilft, die Beständigkeit gegen Sensibilisierung bei längerer Exposition gegenüber erhöhten Temperaturen zu verbessern.
- Hohe Wärmeübertragungseffizienz: Rippen bieten eine erheblich größere externe Oberfläche als glatte Rohre.
- Kontinuierliche Rippen-Rohr-Verbindung: Hochfrequenzschweißen erzeugt eine gleichmäßige Verbindung entlang der Rohrlänge.
- Geeignet für kompakte Wärmetauscher: Erhöhte Oberfläche kann die erforderliche Grundfläche der Wärmeübertragungsfläche reduzieren.
- Gute mechanische Integrität: Eine ordnungsgemäß kontrollierte Rippenschweißung minimiert Lücken zwischen Rippe und Rohr, die sonst den thermischen Widerstand erhöhen könnten.
- Eignung für die Stromerzeugung: Geeignet für Kessel, Überhitzer, Zwischenüberhitzer, Abwärmerückgewinnungsanlagen und andere Hochtemperatur-Wärmeübertragungssysteme.
Typische Anwendungen in Kraftwerken
Hochfrequenzgeschweißte Rippenrohre aus TP347H können für eine Vielzahl von Wärmeübertragungsanwendungen in der Stromerzeugung geliefert werden, darunter:
1. Überhitzer
Überhitzerabschnitte arbeiten bei erhöhten Temperaturen und erfordern Rohre mit guter Oxidationsbeständigkeit, Kriechfestigkeit und langfristiger Dimensionsstabilität. TP347H ist für ausgewählte Hochtemperatur-Überhitzeranwendungen geeignet.
2. Zwischenüberhitzer
Zwischenüberhitzerrohre sind wiederholt hohen Temperaturen von Dampf und Verbrennungsgasen ausgesetzt. Die Kombination aus der Hochtemperaturfähigkeit von TP347H und der vergrößerten Rippenoberfläche kann eine effektive Lösung für die Wärmeübertragung und die Dampftemperaturregelung bieten.
3. Economizer
Rippenrohre können die Wärmeübertragungsfläche auf der Gasseite eines Economizers erhöhen, was hilft, sensible Wärme aus Abgasen zurückzugewinnen und den Gesamtwirkungsgrad des Kessels zu verbessern. Die Materialauswahl sollte auf der tatsächlichen Gastemperatur, den Korrosionsbedingungen, den Taupunktüberlegungen und den Konstruktionsanforderungen basieren.
4. Abwärmerückgewinnungssysteme
Hochfrequenzgeschweißte Rippenrohre können in Abwärmekesseln und Wärmerückgewinnungsanlagen eingesetzt werden, wo eine hohe Wärmeübertragungseffizienz auf der Gasseite und eine zuverlässige Rohr-Rippen-Verbindung erforderlich sind.
5. Kessel-Wärmerückgewinnungsabschnitte
Die Technologie ist auf ausgewählte Wärmerückgewinnungsabschnitte anwendbar, bei denen eine erhöhte Wärmeübertragungsfläche erforderlich ist, ohne die Gesamtgröße der Anlage proportional zu erhöhen.
Herstellungsprozess
Unsere hochfrequenzgeschweißten Rippenrohre werden durch kontrollierte Rohrvorbereitung, Rippenformung, Hochfrequenzschweißen, Maßkontrolle und Endinspektion hergestellt.
Die typische Herstellungssequenz umfasst:
- Rohrvorbereitung – Das TP347H-Rohr wird auf Maßhaltigkeit und Oberflächenbeschaffenheit geprüft.
- Rippenbandvorbereitung – Das Rippenmaterial wird entsprechend den Temperatur-, Korrosions-, Wärmeausdehnungs- und Projektanforderungen ausgewählt.
- Rippenformung – Das Band wird in die spezifizierte Rippengeometrie geformt.
- Hochfrequenzschweißen – Hochfrequente elektrische Energie erzeugt lokalisierte Wärme an der Rippen-Rohr-Schnittstelle, wodurch die Rippe kontinuierlich an das Rohr geschweißt werden kann.
- Schweißüberwachung – Schweißparameter wie Frequenz, Leistung, Vorschubgeschwindigkeit und Kontaktbedingungen werden kontrolliert, um eine gleichmäßige Verbindung aufrechtzuerhalten.
- Rippen- und Rohrdimensionierung – Das fertige Rohr wird auf Rippenabstand, Höhe, Ausrichtung, Geradheit und Gesamtabmessungen geprüft.
- Endinspektion und -prüfung – Das fertige Produkt durchläuft die anwendbaren Maß-, Sicht-, Material-, Schweißintegritäts- und zerstörungsfreien Prüfungen gemäß der Kauf spezifikation.
Das Hochfrequenzschweißverfahren ist besonders wertvoll für Rippenrohre, da eine kontinuierliche Rippen-Rohr-Verbindung eine bessere Wärmeleitfähigkeit aufweisen kann als mechanisch befestigte Rippen, bei denen sich eine Luftlücke zwischen Rippe und Rohr bilden kann.
Gängige Rohr- und Rippenabmessungen
Die Abmessungen können je nach Wärmetauscherkonstruktionsanforderungen angepasst werden. Typische Bereiche für hochfrequenzgeschweißte Rippenrohre umfassen:
| Parameter |
Typischer Bereich |
| Rohr-Außendurchmesser |
12,7–63,5 mm |
| Rohrwandstärke |
1,5–6,0 mm |
| Gesamtrohrlänge |
Bis ca. 18 m, abhängig von Ausrüstungs- und Transportanforderungen |
| Rippenhöhe |
6–25 mm |
| Rippendicke |
0,8–2,5 mm |
| Rippenabstand |
Ca. 2,0–10,0 mm |
| Rippenverhältnis |
Ca. 2–10-fache Fläche des blanken Rohrs |
| Rippenkonfiguration |
Massiv, gezahnt oder andere konstruierte Profile |
| Rippenmaterial |
Edelstahl, Kohlenstoffstahl, niedriglegierter Stahl oder andere spezifizierte Legierungen |
Dies sind typische technische Bereiche und keine universellen ASTM-Anforderungen. Die endgültigen Abmessungen sollten gemäß der Wärmeübertragungsberechnung, dem zulässigen Druckabfall, der Gasgeschwindigkeit, der Betriebstemperatur, der Wärmeausdehnung, der Rohrbodenanordnung und den Kundenzeichnungen festgelegt werden.
Für Kraftwerksprojekte können üblicherweise gelieferte Rohrgrößen ca. 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm und 63,5 mm Außendurchmesser umfassen, abhängig von den Projektanforderungen.
Chemische Zusammensetzung von TP347H
TP347H ist ein stabilisierter austenitischer Edelstahl. Typische ASTM-Zusammensetzungsgrenzwerte umfassen:
| Element |
TP347H Anforderung, % |
| Kohlenstoff (C) |
0,04–0,10 |
| Mangan (Mn) |
2,00 max. |
| Silizium (Si) |
1,00 max. |
| Phosphor (P) |
0,045 max. |
| Schwefel (S) |
0,030 max. |
| Chrom (Cr) |
17,0–19,0 |
| Nickel (Ni) |
9,0–13,0 |
| Molybdän (Mo) |
Nicht spezifiziert |
| Niob (Nb) |
8 × C Minimum bis 1,10 max. |
| Eisen (Fe) |
Rest |
Die oben gezeigte TP347H-Zusammensetzung folgt den üblicherweise veröffentlichten ASTM-Anforderungen für TP347H-Rohre.
Die Niob-Zugabe ist ein wichtiges Merkmal von TP347H. Niob stabilisiert Kohlenstoff und hilft, die Chromcarbid-bedingte Sensibilisierung bei erhöhter Temperatureinwirkung zu reduzieren. Dies macht TP347H attraktiv für Hochtemperatur-Kessel- und Wärmerückgewinnungsanwendungen.
Mechanische Eigenschaften von TP347H
Typische minimale mechanische Anforderungen bei Raumtemperatur für TP347H-Rohre umfassen:
| Eigenschaft |
Anforderung |
| Zugfestigkeit |
515 MPa min. |
| Streckgrenze |
205 MPa min. |
| Bruchdehnung auf 50 mm |
35 % min. |
| Härte |
192 HBW / 200 HV max.; 90 HRB max. |
Diese Werte entsprechen den üblicherweise spezifizierten TP347H-Rohranforderungen.
Die tatsächlichen mechanischen Eigenschaften des fertigen Rippenrohrs hängen vom Herstellungszustand des Rohrs, der Wärmebehandlung, der Kaltverformung, dem Schweißverfahren, den Abmessungen und dem anwendbaren Produktstandard ab.

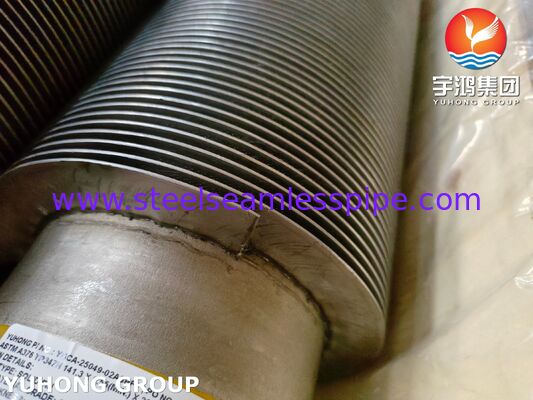

Qualität der hochfrequenzgeschweißten Rippen
Die Qualität der Rippen-Rohr-Schweißnaht ist entscheidend für die Leistung einer Rippen-Wärmeübertragungsfläche. Unsere Fertigungskontrollen konzentrieren sich auf:
- Kontinuierliche Rippenbefestigung
- Gleichmäßiges Schweißen entlang der Rohrlänge
- Kontrollierte Schweißnahttiefe
- Konstanter Rippenabstand
- Korrekte Rippenhöhe und -dicke
- Geringe Schweißnahtunterbrechungen
- Korrekte Ausrichtung von Rohr und Rippe
- Kontrollierte Wärmeeinbringung
- Minimale thermische Verformung
- Ausreichende mechanische Befestigungsfestigkeit
Für Hochtemperatur-Kraftwerksanwendungen sollten das Rippenmaterial und die Schweißparameter unter Berücksichtigung des Unterschieds in der Wärmeausdehnung zwischen Rohr und Rippe ausgewählt werden.
Inspektion und Prüfung
Abhängig von der Kauf spezifikation, der Anwendung und dem anwendbaren Rohstandard kann die Inspektion umfassen:
Chemische Analyse
Eine positive Materialidentifizierung oder eine chemische Laboranalyse kann durchgeführt werden, um die Zusammensetzung der TP347H-Legierung zu überprüfen. PMI ist besonders nützlich zur Bestätigung von Edelstahlgüten, die Chrom, Nickel und Niob enthalten.
Zugversuch
Der Zugversuch überprüft die Zugfestigkeit, die Streckgrenze und die Bruchdehnung. ASTM-Anforderungen für TP347H-Rohre legen minimale mechanische Eigenschaften bei Raumtemperatur fest.
Härteprüfung
Rockwell-, Brinell- oder Vickers-Härteprüfungen können gemäß der anwendbaren Spezifikation durchgeführt werden.
Hydrostatische Prüfung
Eine hydrostatische Druckprüfung kann am Rohr gemäß der anwendbaren Rohspezifikation und den Kundenanforderungen durchgeführt werden.
Wirbelstromprüfung / Zerstörungsfreie elektrische Prüfung
Zerstörungsfreie elektrische Prüfungen können zur Erkennung von Unregelmäßigkeiten verwendet werden, die die Rohrintegrität beeinträchtigen könnten. ASTM A213 verlangt beispielsweise, dass jedes Rohr entweder einer zerstörungsfreien elektrischen Prüfung oder einer hydrostatischen Prüfung unterzogen wird.
Abflachungsprüfung
Die Abflachungsprüfung bewertet die Duktilität und Verformungsbeständigkeit des Rohrs und ist Teil der Standardprüfanforderungen für anwendbare austenitische Rohre.
Aufweitungsprüfung
Wo gemäß der anwendbaren Rohspezifikation erforderlich, bewertet eine Aufweitungsprüfung die Fähigkeit des Rohrs, kontrollierter Ausdehnung ohne Rissbildung standzuhalten.

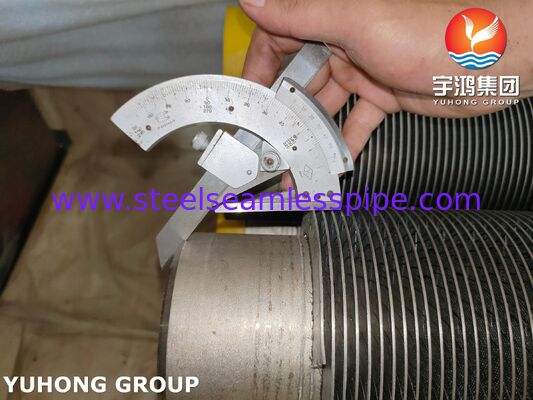

Sicht- und Maßprüfung
Fertige Rippenrohre werden geprüft auf:
- Rohr-Außendurchmesser
- Wandstärke
- Rohrlänge
- Rippenhöhe
- Rippendicke
- Rippenabstand
- Rippenausrichtung
- Geradheit
- Oberflächenzustand
- Aussehen der Rippen-Rohr-Schweißnaht
Prüfung der Rippenschweißnahtintegrität
Abhängig von der Projektspezifikation kann die Qualität der Rippen-Rohr-Schweißnaht durch Sichtprüfung, Maßprüfung, zerstörende Probenahme, metallographische Untersuchung oder Prüfung der mechanischen Haftfestigkeit bewertet werden.
Zusätzliche zerstörungsfreie Prüfmethoden können auf Anforderung des Käufers oder der technischen Spezifikation bereitgestellt werden.
Anwendbare Normen
Die genaue Normenkombination sollte vor der Beschaffung bestätigt werden. Gängige Normen für TP347H-Rohre umfassen:
- ASTM A213/A213M – Nahtlose ferritische und austenitische legierte Stahlrohre für Kessel, Überhitzer und Wärmetauscher.
- ASTM A249/A249M – Geschweißte austenitische Stahlrohre für Kessel, Überhitzer, Wärmetauscher und Kondensatoren.
- ASME SA213 – ASME-Äquivalentspezifikation, die üblicherweise für Kessel-, Überhitzer- und Wärmetauscherrohre verwendet wird.
- ASME SA249 – ASME-Spezifikation für geschweißte austenitische Kessel-, Überhitzer-, Wärmetauscher- und Kondensatorrohre.
ASTM bestätigt, dass A213 nahtlose ferritische und austenitische legierte Stahlrohre für Kessel, Überhitzer und Wärmetauscher abdeckt, während A249 geschweißte austenitische Rohre abdeckt und TP347H speziell als Hochtemperatur-Güte identifiziert.
Warum TP347H Rippenrohre für die Stromerzeugung wählen?
Wärmeübertragungsanlagen in Kraftwerken müssen zuverlässig unter hohen Temperaturen, thermischer Wechselbeanspruchung, Oxidation, Korrosion, Vibration und langen Betriebszeiten arbeiten. TP347H bietet eine Kombination aus Korrosionsbeständigkeit von austenitischem Edelstahl, Hochtemperaturfestigkeit und Niob-Stabilisierung.
In Verbindung mit hochfrequenzgeschweißten Rippen bietet das Rohr eine erheblich vergrößerte Wärmeübertragungsfläche bei gleichzeitiger Aufrechterhaltung einer kontinuierlichen Verbindung zwischen Rippe und Rohr. Dies macht die Konstruktion besonders nützlich, wenn Konstrukteure eine hohe Wärmeübertragungsleistung auf der Gasseite innerhalb eines kontrollierten Anlagengrößenrahmens benötigen.
Die richtige Materialauswahl bleibt unerlässlich. Betriebstemperatur, Dampfdruck, Rauchgaschemie, Ascheeigenschaften, Schwefel-/Chloridbelastung, thermische Wechselbeanspruchung, Rippenmaterial und Lebensdauer sollten alle berücksichtigt werden, bevor TP347H ausgewählt wird.
Verfügbare Anpassungen
Wir können hochfrequenzgeschweißte Rippenrohre nach Kundenzeichnungen und Wärmeübertragungsanforderungen herstellen, einschließlich:
- Rohrmaterial: TP347H
- Rohr-Außendurchmesser und Wandstärke
- Rippenmaterial
- Rippenhöhe
- Rippendicke
- Rippenabstand
- Rippenprofil
- Blankenden
- Rohrlänge
- Rippenlänge
- Rippenverhältnis
- Schweißanforderungen
- Oberflächenbehandlung
- Inspektions- und Prüfanforderungen
- Verpackungs- und Kennzeichnungsanforderungen
Produktzusammenfassung
Hochfrequenzgeschweißte TP347H Rippenrohre sind Hochleistungs-Wärmeübertragungskomponenten, die für anspruchsvolle Stromerzeugungs- und Hochtemperatur-Wärmerückgewinnungsanwendungen entwickelt wurden. Ihre Kombination aus den Hochtemperatureigenschaften von TP347H und der kontinuierlich geschweißten Rippenkonstruktion bietet eine effektive Lösung zur Erhöhung der Wärmeübertragungsfläche, zur Verbesserung der thermischen Effizienz und zur Optimierung der Wärmetauschergröße.
Für Kraftwerke, die zuverlässige Wärmeübertragungsflächen in Überhitzern, Zwischenüberhitzern, Economizern, Abwärmerückgewinnungssystemen und anderen Hochtemperaturgeräten benötigen, können TP347H hochfrequenzgeschweißte Rippenrohre entwickelt werden, um spezifische thermische, mechanische, dimensionale und Inspektionsanforderungen zu erfüllen.
