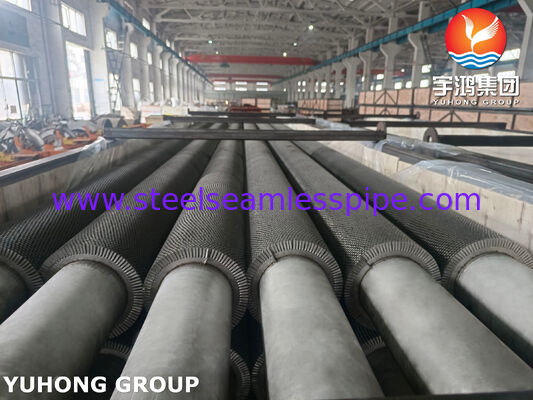

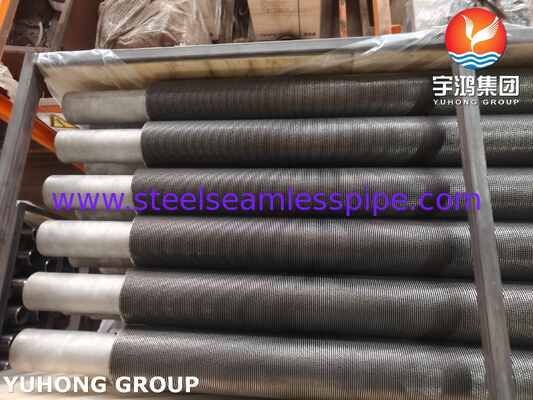

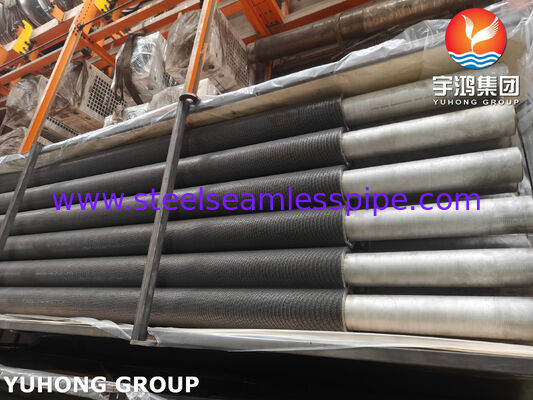

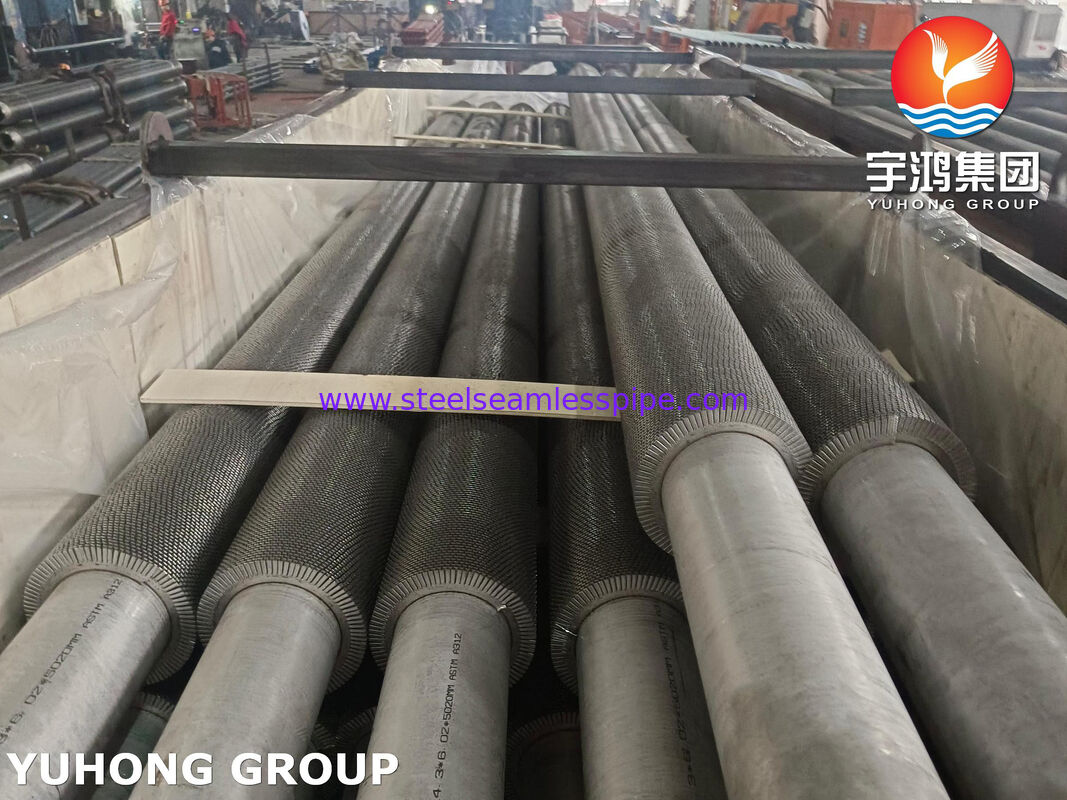

Hochleistungs-gezahnte Rippenrohre aus ASTM A312 TP304H für die thermische Stromerzeugung

Unsere geschweißten Rippenrohre mit Sägezahnprofil verwenden hochwertige ASTM A312 TP304H Austenitische Edelstahl-Grundrohre, speziell entwickelt für thermische Kraftwerke mit hoher Belastung und hohen Temperaturen. Die "H"-Qualität mit hohem Kohlenstoffgehalt bietet eine überlegene Kriechfestigkeit bei Temperaturen über 525 °C (975 °F) und macht sie zur definitiven Wahl für Überhitzer, Wiedererhitzer und Abwärmerückgewinnungssysteme (HRSG) von Kraftwerkskesseln.

Durch die Verwendung eines Sägezahn-Rippenprofils führt dieses Design zu einer kontrollierten Turbulenz im Gasstrom. Diese Konfiguration stört die thermische Grenzschicht weitaus effektiver als massive Rippen und erhöht den Wärmeübergangskoeffizienten um bis zu 15-20 %, während gleichzeitig Platz und Gewicht optimiert werden.

Der kontrollierte Kohlenstoffgehalt (0,04–0,10 %) ist entscheidend. Er garantiert Hochtemperaturfestigkeit und langfristige strukturelle Stabilität gegen Phasenumwandlung.

• Kohlenstoff (C): 0,04 % – 0,10 %
• Chrom (Cr): 18,00 % – 20,00 %
• Nickel (Ni): 8,00 % – 11,00 %
• Mangan (Mn): maximal 2,00 %
• Silizium (Si): maximal 0,75 %
• Phosphor (P): maximal 0,045 %
• Schwefel (S): maximal 0,030 %

• Zugfestigkeit: ≥ 515 MPa (75 ksi)
• Streckgrenze (0,2 % Versatz): ≥ 205 MPa (30 ksi)
• Bruchdehnung (in 2 Zoll): ≥ 35 %
• Härte: ≤ 192 HBW / 200 HV

Jedes Rohr durchläuft eine strenge Qualitätssicherung, um die Null-Toleranz-Sicherheitsanforderungen moderner thermischer Kraftwerke zu erfüllen.

• Hochfrequenz-Widerstandsschweißen (HFRW): Gewährleistet eine kontinuierliche, 100%ige metallurgische Verbindung zwischen Grundrohr und Sägezahnrippe, um den thermischen Widerstand an der Schnittstelle zu eliminieren.
• Zerstörungsfreie Prüfung (NDT): 100% Wirbelstrom- und Ultraschallprüfung werden an den Grundrohren vor dem Rippen durchgeführt.
• Hydrostatische Prüfung: Gemäß ASTM A999 durchgeführt, um die Integrität der Druckbehälter zu gewährleisten.
• Schweißnaht-Zugprüfung: Zerstörende mechanische Prüfung der Rippen-Rohr-Verbindung, um die strukturelle Steifigkeit gegen thermische Zyklen und Rußbläserstöße zu gewährleisten.
• Kornvergrößerungsprüfung: ASTM E112-Verfolgung zur Überprüfung, ob die Korngröße Nr. 7 oder gröber ist, um eine optimale langfristige Hochtemperatur-Kriechleistung zu gewährleisten.

• Maximaler Wärmefluss: Die Sägezahngeometrie erzeugt lokales Wirbelablösen und vervielfacht die Effizienz der gasseitigen Wärmeübertragung.
• Fouling-Widerstand: Die segmentierte Rippenstruktur reduziert die Ascheansammlungszonen im Vergleich zu massiven Rippen, was die Reinigung durch Rußbläser sehr effizient macht.
• Oxidationsbeständigkeit: Die hohe Chrom-Nickel-Chemie bildet eine stabile, schützende Oxidschicht, die der Korrosion durch Rauchgase bei erhöhten Temperaturen widersteht.
