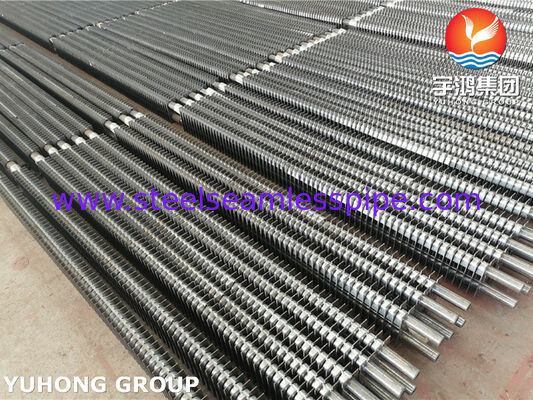

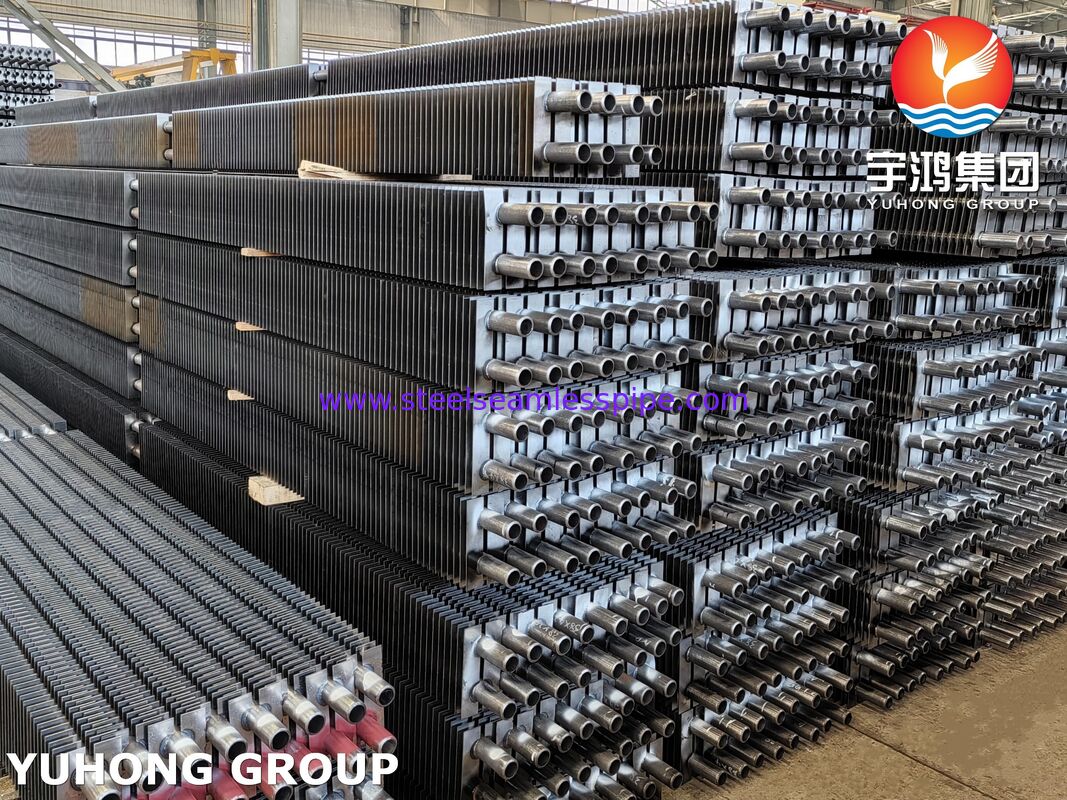

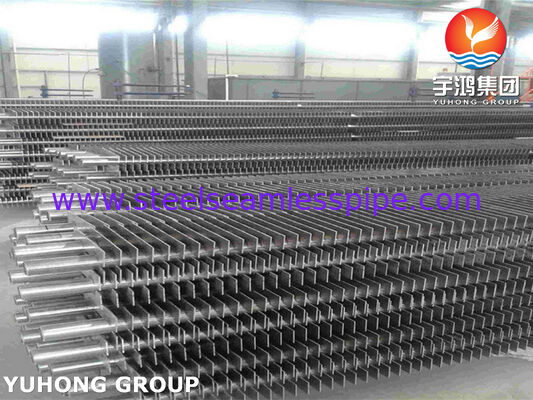

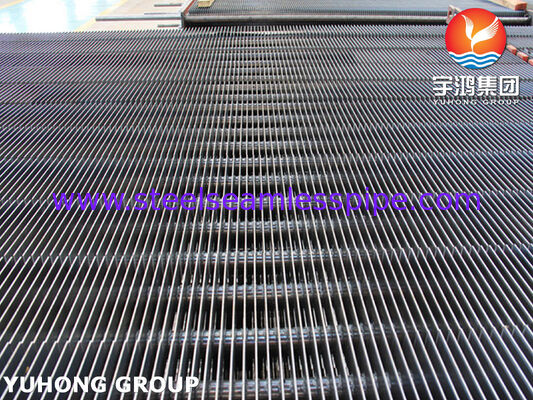

Doppel-H-Finnenrohre für Abwärmerückgewinnungskessel ASTM A179 Kohlenstoffstahl
Produktübersicht
Zweiflächige Flossenröhrchen des Typs Hsind hocheffiziente Wärmeübertragungskomponenten, die speziell fürAbwärmerückgewinnungskessel, Industrie-Ökonomizer und energiesparende Wärmetauschersysteme. hergestellt mitRohre aus Kohlenstoffstahl ohne Nähte nach ASTM A179, bieten diese Flossenröhren eine ausgezeichnete thermische Leistung, mechanische Zuverlässigkeit und eine lange Lebensdauer in Anwendungen, in denen die Wärmerückgewinnung aus den Abgasen von entscheidender Bedeutung ist.
Die einzigartigeDoppel-H-Finnen-Strukturbesteht aus zwei symmetrischen rechteckigen Flossen, die an den gegenüberliegenden Seiten des Grundrohrs geschweißt sind und einen optimierten Gasflusskanal bilden.Verglichen mit herkömmlichen einfachen oder standardmäßigen Spiralflossenröhren, Doppel-H-Finnenröhren erhöhen die äußere Wärmeübertragungsfläche erheblich und verringern gleichzeitig die Aschauflagerung und verbessern die Beständigkeit gegen Verunreinigungen auf der Gasseite.
Das ASTM A179-Material bietet eine ausgezeichnete Wärmeleitfähigkeit, gute Schweißfähigkeit und stabile mechanische Leistung.Kohleboiler, Gasboiler, Biomasseboiler, Abfallverbrennungsanlagen, Stromerzeugungsanlagen und industrielle Abwärmerückgewinnungsanlagen.
Haupteigenschaften von doppelten H-Finnenröhren
1.Hohe Wärmeübertragungseffizienz
Die Doppel-H-Finnen-Konstruktion erweitert die Wärmeaustauschfläche und erhöht die Turbulenz im Rauchgasstrom, verbessert den Gesamtwirkungsgrad des Kessels und senkt den Kraftstoffverbrauch.
2.Ausgezeichnete Schmutzbekämpfungsleistung
Der offene Gasgang zwischen H-förmigen Flossen minimiert die Staubansammlung und ermöglicht eine einfachere Reinigung im Vergleich zu dicht verpackten Flossenstrukturen, was sie für schmutzige Abgasumgebungen geeignet macht.
3.Starke mechanische Festigkeit
Die Flossen sind fest an der ASTM A179-Rohroberfläche geschweißt und bieten eine hohe strukturelle Stabilität bei thermischem Zyklus, Vibrationen und langfristigem Betrieb.
4.Optimiert für Abwärmerückgewinnungssysteme
Doppel-H-Finnenröhren werden üblicherweise in:
- Abwärmerückgewinnungskessel (WHRB)
- mit einer Leistung von mehr als 600 W
- Gas-Wasser-Wärmetauscher
- Industrielle Abwärmerückgewinnungssysteme
- Wärmerückgewinnungsgeräte von Kraftwerken
- Abwärmesysteme für Zementwerke und Stahlwerke
Technische Spezifikation
Basisrohrmaterial
ASTM A179 / ASME SA179
Kohlenstoffarme nahtlose Stahlrohr für Wärmetauscher und Kondensatoren.
Typische Anwendungen:
- Zubereitungen für die Verarbeitung von Schlauchwasser
- Abwärmerückgewinnungskessel
- Vorheizgeräte für das Zufuhrwasser
- Industriewärmetauscher
Standardgrößenbereich
Die Abmessungen der doppelten H-Finnenröhren können nach den Anforderungen des Kesselkonzepts angepasst werden.
Allgemeine Grundrohrgrößen
| Parameter |
Standardbereich |
| Außendurchmesser (OD) |
25.4 mm 63,5 mm |
| Wandstärke |
20,0 mm 6,0 mm |
| Rohrlänge |
3000 mm 12000 mm |
| Flossenhöhe |
10 mm 30 mm |
| Flossendicke |
1.0 mm 2.5 mm |
| Flossenhöhe |
8 mm 20 mm |
| Flossenbreite |
20 mm 50 mm |
Typische Produktionsgrößen
- 31.8 * 2,0 mm
- 38.1 * 2,5 mm
- 44.5 * 3,0 mm
- 50.8 * 3,5 mm
- 57.2 * 4,0 mm
(Einzelmaße sind nach Zeichnungen des Kunden und Wärmeübertragungsanforderungen verfügbar.)
Herstellungsprozess
Der Herstellungsprozess von Flossenröhren des Typs Double-H umfasst:
- ASTM A179 Nahtlose Rohrkontrolle
- Reinigung und Vorbereitung der Rohroberfläche
- Präzisionsschneiden von H-Flossen
- Automatisches Widerstandsschweißen oder hochwertiges Flossen-Schweißen
- Abmessungskontrollen
- Oberflächenbehandlung und endgültige Qualitätsprüfung
Das Schweißverfahren sorgt für eine starke Bindung zwischen Flossen und Rohren bei gleichzeitiger Erhaltung einer hervorragenden Wärmeleitfähigkeit.
Chemische Zusammensetzung von ASTM A179 Material
| Elemente |
Höchstgehalt (%) |
| Kohlenstoff (C) |
0.06 018 |
| Mangan (Mn) |
0.27 ¢ 0.63 |
| Fosfor (P) |
≤ 0035 |
| Schwefel (S) |
≤ 0035 |
ASTM A179 ist eine für Wärmetauscheranwendungen optimierte kohlenstoffarme Stahlqualität, die bei normalen Betriebsbedingungen eine gute Formfähigkeit und Korrosionsbeständigkeit bietet.
Mechanische Eigenschaften von ASTM A179
| Eigentum |
Anforderung |
| Zugfestigkeit |
≥ 325 MPa |
| Leistungsstärke |
≥ 180 MPa |
| Verlängerung |
≥ 35% |
| Härte |
Max. 72 HRB |
Diese mechanischen Eigenschaften sorgen für eine ausreichende Festigkeit für den kontinuierlichen Betrieb unter thermischer Ausdehnung, Druckänderungen und wiederholten Heizzyklen.
Inspektions- und Prüfverfahren
Zur Gewährleistung der Zuverlässigkeit und der Einhaltung internationaler Wärmetauscherstandards werden die doppelten H-Finnenrohren umfassend qualitativ geprüft.
1. Rohstoffinspektion
- Überprüfung der Materialbescheinigung (MTC)
- Analyse der chemischen Zusammensetzung
- Prüfung der mechanischen Eigenschaften
2. Rohrinspektion
- Messung des Außendurchmessers
- Messung der Wanddicke
- Kontrolle der Geradenheit
- Prüfung von Oberflächenfehlern
3. Qualitätsprüfung der Schweißtechnik
- Inspektion des Aussehens von Schweiß von Flossen zu Rohren
- Prüfung der Schweißfestigkeit
- Prüfung der Größengenauigkeit
4Nichtzerstörungsfähige Prüfung (NDT)
Zu den verfügbaren Prüfmethoden gehören:
- Wirbelstromprüfung
- Ultraschallprüfung
- Magnetpartikelprüfung (falls zutreffend)
- Prüfung des Flüssigkeitsdurchdringungsmittels (falls erforderlich)
5. Hydraulischer Druckversuch
ASTM A179-Röhren werden hydraulisch geprüft, um Druckbeständigkeit und Dichtheit zu überprüfen.
6Abschlussprüfung
Die abschließende Inspektion umfasst:
- Messung des Flossenabstands
- Überprüfung der Rohrlänge
- Überprüfung der Oberflächenqualität
- Verpackungskontrollen
Die Inspektionsdokumente können je nach Kundenanforderung geliefert werden, einschließlich:
- EN 10204 3.1 Materialbescheinigung
- Inspektionsberichte
- Prüfprotokolle
- Dimensionelle Berichte
Vorteile gegenüber herkömmlichen Flossenröhren
| Merkmal |
Doppelrohr mit Flossen des Typs H |
Herkömmliche Spiralflossenröhre |
| Wärmeübertragungsfläche |
Hoch |
Mittelfristig |
| Staubbeständigkeit |
Ausgezeichnet. |
Moderate |
| Gasstromwiderstand |
Niedriger |
Höher |
| Reinigungsleistung |
Ganz einfach. |
Schwieriger |
| Für Abgas geeignet |
Ausgezeichnet. |
Begrenzt |
Typische Anwendungen
Doppel-H-Finnenröhrchen aus ASTM A179 werden weit verbreitet in
Abwärmerückgewinnungskessel
Energie aus hochtemperaturen Abgasen zur Erzeugung von Dampf- oder Wärmeprozesswasser zurückgewinnen.
Industrielle Ökonomizer
Verbesserung der Leistungsfähigkeit des Kessels durch Vorwärmen des Zufuhrwassers vor dem Einladen in den Kessel.
Stromerzeugungssysteme
Erhöhung der Effizienz der Energiewiederherstellung in thermischen Kraftwerken.
Verarbeitende Industrie
Anwendung in:
- Stahlwerke
- Zementwerke
- Chemische Anlagen
- Petrochemieanlagen
- Anlagen zur Energiegewinnung von Abfällen
Warum wählen Sie unsere ASTM A179 Doppel-H-Typen Flossenröhren?
- Hergestellt nach ASTM A179 / ASME SA179
- Optimiertes Design für Anwendungen zur Rückgewinnung von Abwärme
- Hohe Schweißqualität von Flosse zu Rohr
- Ausgezeichnete Beständigkeit gegen Verschmutzung und Staubansammlung
- Bereitgestellte Maßstäbe
- Vorlage vollständiger Inspektionsunterlagen
- für den langfristigen industriellen Betrieb geeignet
Unsere doppelten H-Typenflossenröhren bieten eine zuverlässige Lösung zur Verbesserung der Kesselleistung und zur Maximierung der Energiewiederherstellung aus industriellen Abwärmequellen.
