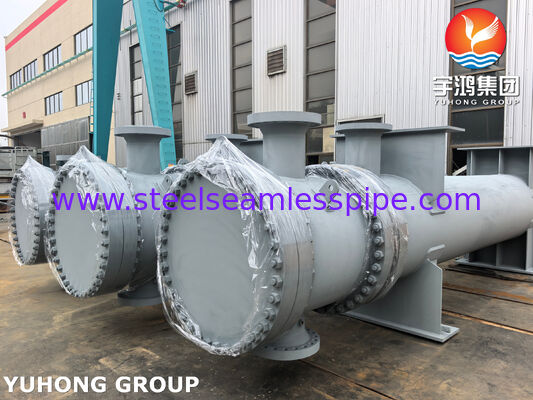

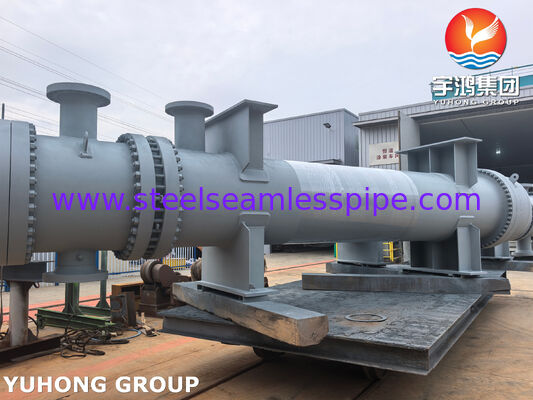

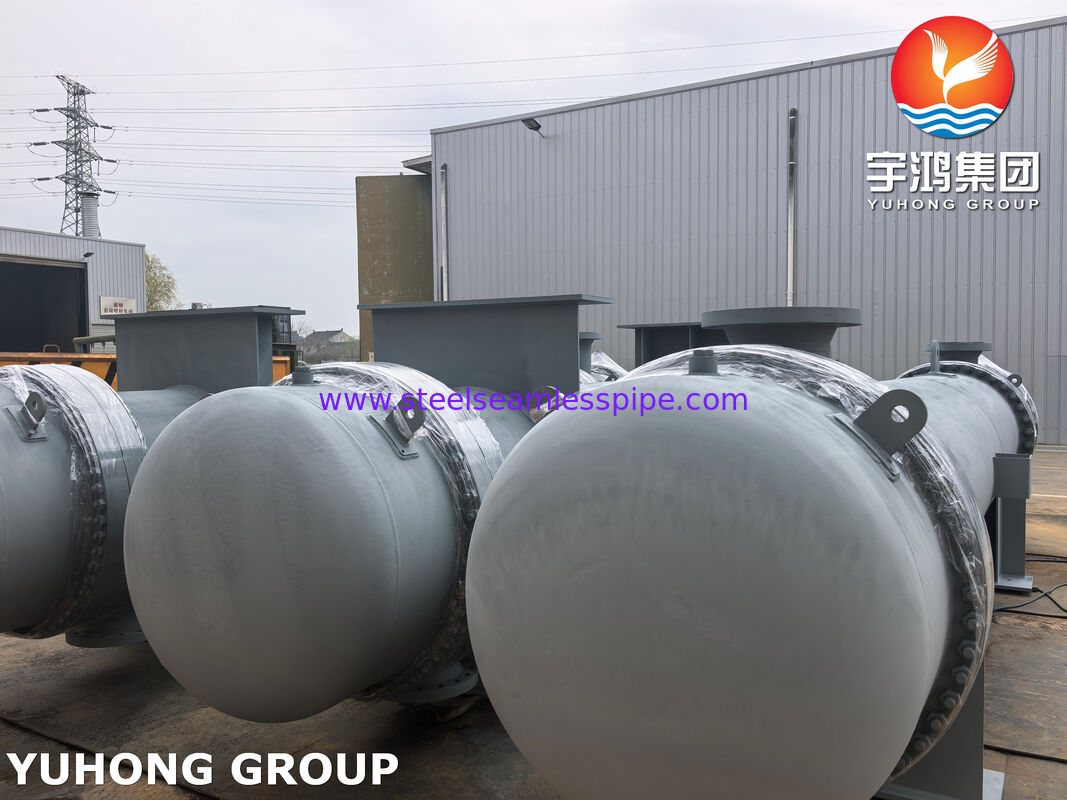

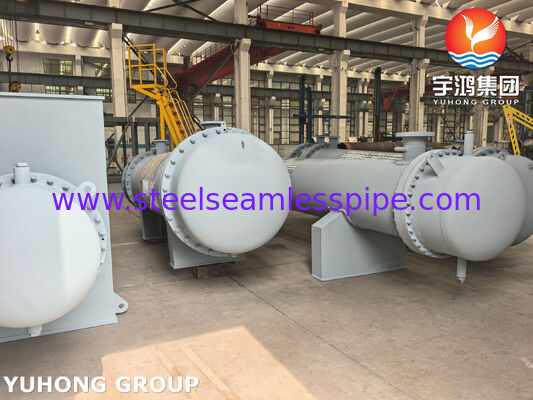

ASME U Stamp Floating Head Heat Exchanger mit TEMA Klasse R Konstruktion für hochtemperaturspezifische Differenz

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ASME, U STAMP, TEMA
Modellnummer:	Schwebekopfwärmetauscher, Rohrbündelwärmetauscher

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	1 - 1000000 USD
Verpackung Informationen:	Palette/Holzkiste
Lieferzeit:	45 - 150 Tage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	100 Sätze pro Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (343)

Edelstahl-nahtloses Rohr (339)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (39)

Nadelröhre (170)

Flossenröhrchen (736)

Wärmetauscher (35)

Wärmetauscherrohr (474)

Wärmetauscher-Rohrbund (53)

Wärmetauscher-Rohrboden (128)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (61)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (105)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (219)

Titanrohr (21)

helles getempertes Rohr (173)

Rauchrohr (155)

Stahlinstallation (874)

Stahlflansch (673)

Andere (409)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Wärmeaustausch-Bereich:

5 m² bis 3.000 m²

Auslegungsdruck:

0,1 - 30 MPa

Rohrdurchmesser:

Φ19×2 mm bis Φ25×2,5 mm

Auslegungstemperatur:

-100°C bis 550°C

Hervorheben:

ASME U Stempelwärmetauscher

Schwebender Head -Wärmetauscher

Wärmetauscher der Klasse TEMA R

ASME U Stamp Floating Head Heat Exchanger mit TEMA Klasse R Konstruktion für hochtemperaturspezifische Differenz

TEMA-Klasse R Shell & Tube Design für Differential- und Fouling-Dienste bei hohen Temperaturen

Produktübersicht

Yuhong Group Co., Ltd. entwickelt und produziert ASME-zertifizierte Schalen- und Rohrwärmetauscher, Druckbehälter und luftgekühlte Wärmetauscher für die weltweite Öl- und Gasindustrie, Petrochemie, Raffinerien,und Stromerzeugung.

Der ASME U Stamp Floating Head Heat Exchanger ist eine TEMA-Klasse R-Schalen- und Rohr-Einheit, die speziell für schwere thermische Differenzen und Schalenverunreinigungen ausgewählt wurde.Das schwimmende Rohrblatt ist nicht an der Hülle geschweißt, enabling the tube bundle to expand and contract independently—eliminating differential thermal expansion stress when the temperature difference (ΔT) between shell-side and tube-side fluids exceeds 60°C.

Das entfernbare Bündeldesign ermöglicht eine vollständige Durchziehung für die mechanische Reinigung, Rohrinspektion und Verstopfung ohne Störung der Rohrleitung an der Hülle und reduziert so die Umschlagzeit drastisch.

Hauptkomponenten - Materialnormen und -spezifikationen

Komponente	Materialstandard / typische Qualität	Funktionale Rolle
Wärmetauscherröhren (nahtlos)	Die Anforderungen an die Anforderungen der Richtlinie 2008/57/EG gelten für alle Fahrzeuge, die in der Union in Verkehr gebracht werden.	Kohlenstoffarmer Edelstahl; überlegene Beständigkeit gegen Chlorid-Pitts und allgemeine Korrosion
Stellfläche	ASME SA-182 F316L (geschmiedet)	Festanschluss an die Hülle; Rohr-Eingangs-/Ausgangslücken
Schwimmblatt	ASME SA-266 Gr.2 (Schmieden von Kohlenstoffstahl)	Nicht an der Schale geschweißt; erlaubt eine axiale thermische Bewegung
Shell & Shell-Abdeckung	ASME SA-516 Gr.70 (Kohlenstoffstahlplatte)	Primärdruckgrenze; Dicke nach ASME UG-27
Kanal und Kanalüberdeckung	ASME SA-516 Gr.70 oder ASME SA-240 316L (Platte)	Flüssigkeitseinlagerung am Rohr; Zugang zu den Rohrenden ermöglicht
Schleudern	ASME SA-516 Gr.70 oder ASME SA-240 316L	Unterstützungsschläuche und direkter Querstrom für eine verbesserte Wärmeübertragung
Schwimmbadkopfmontage	Abdeckung, Dichtung, Schrauben - nach ASME Abschnitt VIII	Ermöglicht die Bündelentnahme und ermöglicht die Differentialerweiterung

Die Rohrplattenbeschichtung kann mit ASME SA-266 Gr.2 + 304, + 316L, + 2205 oder + 8825 für aggressive korrosive/erosive Leistungen spezifiziert werden.5 mm (eingebundene Abmessungen verfügbar), und Wärmeübertragungsbereiche werden je nach thermischer Belastung und zulässigem Druckabfall von 5 m2 bis zu 3.000 m2 ausgelegt.

Prüf- und Inspektionsanforderungen (ASME Abschnitt VIII Div. 1)

Prüfungstyp	Referenz für den Code	Annahmekriterium
Hydrostatische Prüfung	UG-99 - 1,3 × MAWP, mindestens 30 Minuten Haltezeit	Keine sichtbaren Leckagen oder Druckverluste; getestet separat auf der Schale und der Rohrseite
Radiographische Untersuchung (RT)	ASME Abschnitt V, Artikel 2	Vollständige oder Spot-RT pro UW-11; keine inakzeptablen volumetrischen Angaben
Ultraschalluntersuchung	ASME Abschnitt V, Artikel 5	Laminare Inspektion von Platten und Schmiedewaren; Überprüfung der Dicke
Farbstoffdurchdringend/magnetische Partikel (PT/MT)	ASME Abschnitt V, Artikel 6 und 7	Feststellung von Oberflächenfehlern an allen Druckhalterschweißungen und bearbeiteten Oberflächen
Pneumatische Prüfung	Optional (wenn eine Hydrotestprüfung nicht möglich ist)	je ASME-Code-Fall oder Benutzerspezifikation
Abschlussdimensionalprüfung	Pro genehmigter Herstellungszeichnungen	Alle kritischen Abmessungen (Rohrschwung, Abstand zwischen den Trennungen, Orientierung der Düse) überprüft

Alle Inspektionen werden im Herstellerdatenbericht (Manufacturer's Data Report, MDR) dokumentiert und vor der U-Stempel-Anwendung vom ASME-befugten Inspektor bezeugt.

Anwendungsszenarien

Schwimmbadwechsler sind vorgeschrieben, wenn feste Rohrplatten- oder U-Rohrkonstruktionen unzureichend sind:

Öl und Gas:Vorwärmzüge für Rohöl, Gasentwässerung, Gemeinkosten der Raffinerien-Rohöldestillationseinheit (CDU)
Petrochemie:Kühlung von Abflüssen aus Reaktoren, Regeneration von Lösungsmitteln, Ethylen-Abkühlgeräte
Stromerzeugung:Dampfoberflächenkondensatoren, Zufuhrwasserbereiter, Turbinen-Schmierölkühler
Schwere Industrie:Hochofengaskühlung, Kompressorzwischenkühlgeräte, Hydraulikölkühlung
Dienstleistungen bei schweren Verunreinigungen:Flüssigkeiten mit hoher Schuppen-, Koks- oder Polymerisationsneigung, die regelmäßig mechanisch gereinigt werden müssen

Technische Vorteile und Anpassung

Stressfreie thermische Ausdehnung- Das schwimmende Rohrblatt ist ungehalten, sodass das Bündel axial gleiten kann.Dies beseitigt in festen Konstruktionen häufige thermische Müdigkeitskrecken, wenn ΔT 60 °C übersteigt - ein von der FEA gemäß ASME Abschnitt VIII validierter Parameter, Anlage 4.

Vollständige WartbarkeitDie äußeren Rohrflächen und das Innere der Hülle sind vollständig zugänglich für Hochdruckwasserstrahlen oder -bürsten.die mit U-Rohrbündeln nicht möglich ist (aufgrund von Einschränkungen des Biegeradius).

Korrosionsbeständigkeit- SA‐213 TP316L-Röhren bieten nachweislich eine hohe Chloridbeständigkeit (bis zu 2.000 ppm) und einen breiten pH-Bereich, mit einem niedrigen Kohlenstoffgehalt (≤ 0,035%) und verhindern eine Korrosion der Granulare nach dem Schweißen.

Anpassbare Parameter (alle innerhalb der ASME-Konstruktionsgrenzen):

Konstruktionsdruck: 0,1 bis 30 MPa (g)
Konstruktionstemperatur: -100°C bis +550°C
Schalenmaterialien: Kohlenstoffstahl (SA-516), Legierstahl, Edelstahl (304/316L), Duplex (2205)
Rohrmaterialien: Edelstahl, Kohlenstoffstahl (SA-179), Titan, Kupfer-Nickel (C70600), Nickellegierungen (Incoloy 825)
TEMA-Typen: AES, AET oder andere Varianten mit schwimmendem Kopf
Baffelanordnungen: einsegmentiert, doppelsegmentiert oder spiralförmig zur Optimierung der Querstromgeschwindigkeit

Häufig gestellte Fragen

F: Wann ist ein schwimmender Kopfwechsler einem festen Rohrblatt oder U-Rohr vorzuziehen?
A: Spezifizieren Sie den schwimmenden Kopf, wenn die Schalenseite ΔT etwa 60 °C übersteigt UND eine Verunreinigung der Schalenseite erwartet wird.U-Rohrbündel können an der Außenseite der Biege nicht mechanisch gereinigt werden.

F: Was unterscheidet TEMA AES von AET-Floating-Head-Konstruktionen?
A: AES verwendet einen Split-Backing-Ring für die Dichtungsbindung; AET verwendet einen durchziehenden Schwimmbadkopf. AES ist häufiger bei moderaten Drücken;AET wird ausgewählt, wenn die schwimmende Kopfbedeckung vollständig abnehmbar sein muss, ohne die Hülle zu stören..

F: Was bescheinigt der ASME U Stamp rechtlich?
A: Sie bescheinigt, daß die Konstruktion, die Materialien, die Herstellung, das Schweißen, die NDE und die Hydrotests des Schiffes der ASME Abschnitt VIII Abteilung 1 vollständig entsprechen.ist in den meisten Rechtsordnungen eine Voraussetzung für die Vergabe von Beschaffungsgeschäften und für die Versicherung.

F: Kann der Rohrbund ohne Trennung der Rohrleitungen an der Hülle entfernt werden?
A: Ja - nach dem Entfernen der hinteren Kanalhülle und der schwimmenden Kopfhülle rutscht das Bündel axial aus, so dass alle Muscheln und Rohrleitungen intakt bleiben.

F: Welche NDE-Methoden sind für ASME U Stamp schwimmende Kopfwechsler obligatorisch?
A: ASME Abschnitt VIII schreibt RT für alle Butt-Schweißvorrichtungen (pro UW11), UT für Platten und Schmiedevorrichtungen (pro UG93) und PT/MT für Oberflächenschweißvorrichtungen vor.Härteprüfung) kann je nach Benutzerspezifikation hinzugefügt werden.

Für detaillierte technische Datenblätter, 3D-Modelle oder ein Angebot, das auf Ihre Prozessbedingungen zugeschnitten ist, wenden Sie sich bitte direkt an Yuhong Group Co., Ltd.Ich bin nicht derjenige, der das Problem hat..
