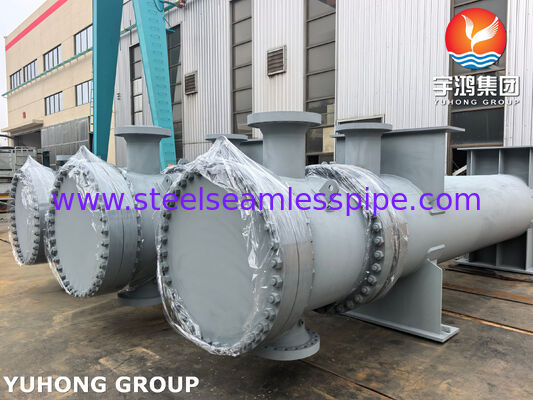

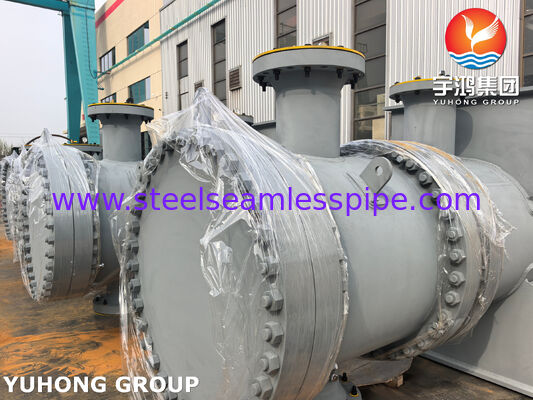

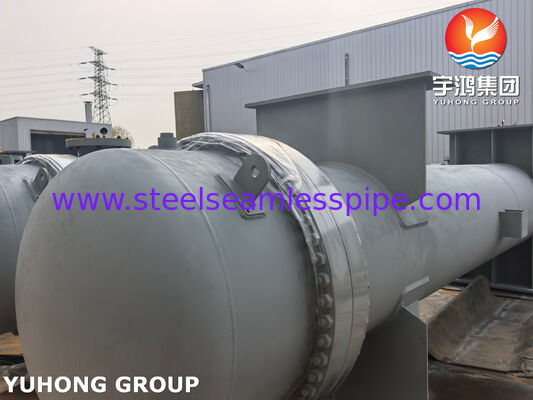

TEMA Rohrbündelwärmetauscher ASME, NBR-zertifiziert für Zwischenkühler

TEMA Schal- und Rohrwärmetauscher ASME, NBR-zertifiziert für Inter-Cooler

1.Übersicht
Diese Ausrüstung ist ein hocheffizienter Shell- und Tube-Intercooler, der in strenger Übereinstimmung mit den Normen der TEMA (Tubular Exchanger Manufacturers Association) entwickelt und hergestellt wurde.Es wird hauptsächlich in mehrstufigen Kompressorsystemen (wie Luftkompressoren oder Verfahrensgaskompressoren) verwendet, um Gase zwischen den Kompressionsstufen abzukühlen, wodurch die volumetrische Effizienz maximiert und der Stromverbrauch minimiert wird.

Mit doppelter Zertifizierung für ASME (American Society of Mechanical Engineers) und NBR / NR-13 (Brasilian National Standards),Dieser Wärmetauscher erfüllt die höchsten internationalen Sicherheits- und Qualitätsstandards, so dass es für den Einsatz sowohl auf den globalen Märkten als auch auf den strengen brasilianischen Industrieanlagen vollständig kompatibel ist.

2.Entwurfscodes und -zertifizierungen
Thermische und mechanische Konstruktion: TEMA-Klasse R, C oder B (optimiert je nach Prozessmedium und Schwere).

Druckbehältercode: ASME Abschnitt VIII, Abteilung 1 (mit amtlicher U-Stempel-Zertifizierung).

Brasilianische Konformität: Vollständig konform mit NR-13 und den einschlägigen NBR-Standards, einschließlich lokalisierter mechanischer Berechnungen, Hydrotestvalidierung und Namensschildanforderungen.

Schweißqualifikationen: ASME Abschnitt IX und AWS.

3.Strukturelle Merkmale und Hauptvorteile
Optimierte TEMA-Konfigurationen: * Erhältlich in Festrohrblätter (z. B. AEL, BEM) für einen kompakten Fußabdruck und Kosteneffizienz.

Erhältlich in entfernbaren Bündel-/Floating-Head-Konstruktionen (z. B. AES, AET), um eine einfache mechanische Reinigung und Inspektion beim Umgang mit Schmutzflüssigkeiten zu erleichtern.

High-Performance Tube Bundles: Ausgestattet mit nahtlosen Röhren mit hoher Wärmeleitfähigkeit.Optionale Rohre mit niedrigen Flossen oder Wellrohren können integriert werden, um den Wärmeübertragungskoeffizienten auf der Gasseite erheblich zu erhöhen.

Zuverlässige Dichtung und Korrosionsbeständigkeit: Die Rohre werden mit den Rohrblättern durch Festigkeitsschweißen und Erweiterung verbunden.vollständige Beseitigung des Risikos einer Kreuzkontamination zwischen Gas und Kühlwasser.

Integrierte Feuchtigkeitstrennung: Als Zwischenkühlerdas Gefäß verfügt über strategisch platzierte Baffeln und spezielle Kondensat-Abflussöffnungen zur effizienten Aufnahme und Entfernung von Feuchtigkeit, die während des Gaskühlprozesses abgelassen wird..

4.Qualitätssicherung und Dokumentation (Datenbuch)
Nach der Lieferung wird ein umfassendes Datenbuch zur Qualitätssicherung bereitgestellt, das Folgendes umfasst:

ASME-Formular U-1 (Herstellerbericht für Druckbehälter).

NR-13/NBR-Konformitätsbescheinigung, unterzeichnet von einem registrierten brasilianischen Rechtsanwalt (PH - Profissional Habilitado).

Materialprüfberichte (MTR) für alle Druckhalterteile.

Spezifikationen für Schweißverfahren (WPS), Qualifikationsunterlagen für Verfahren (PQR) und Qualifikationen für die Leistung von Schweißern (WPQ).

NDT-Berichte (Radiographie, Ultraschall, Farbstoffdurchdringungsmittel) und Hydrostatikprüfbescheinigungen.
