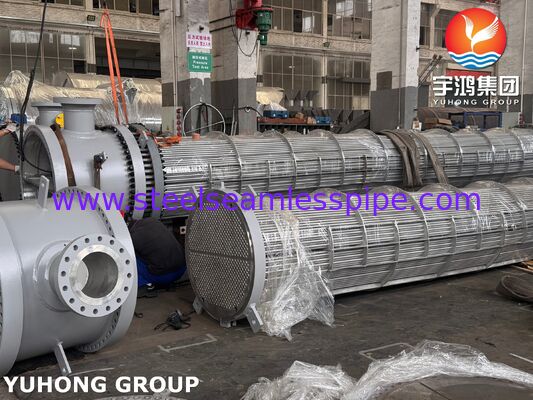

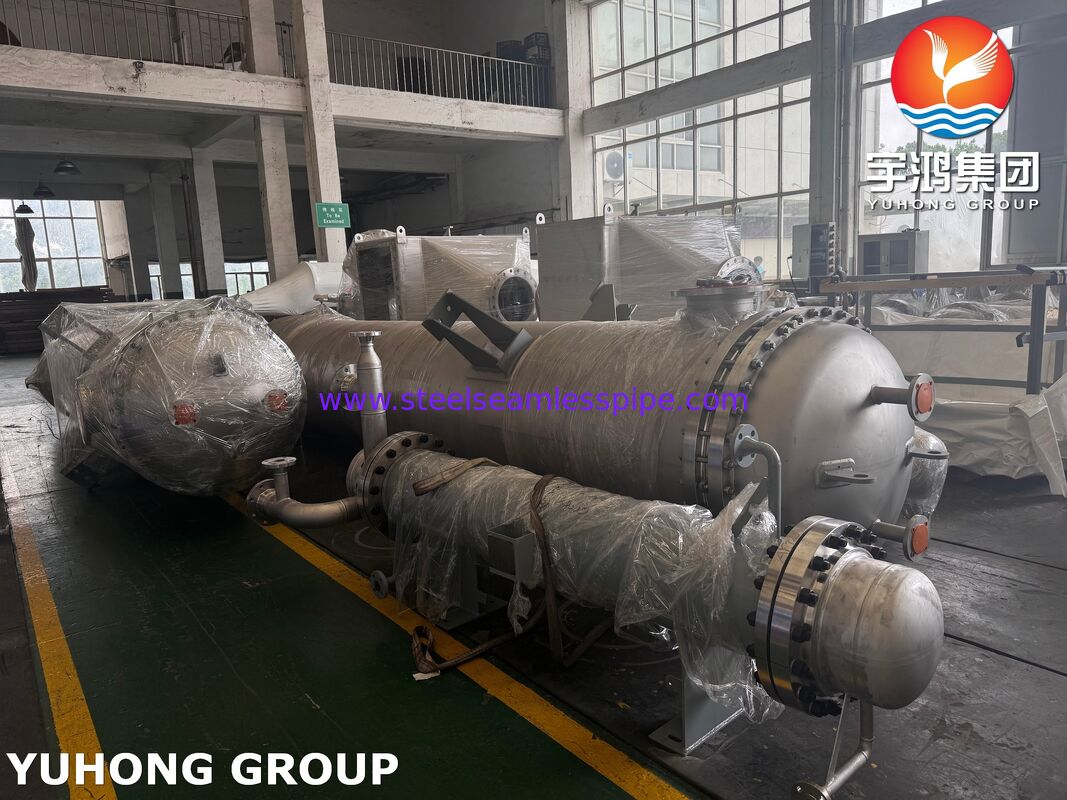

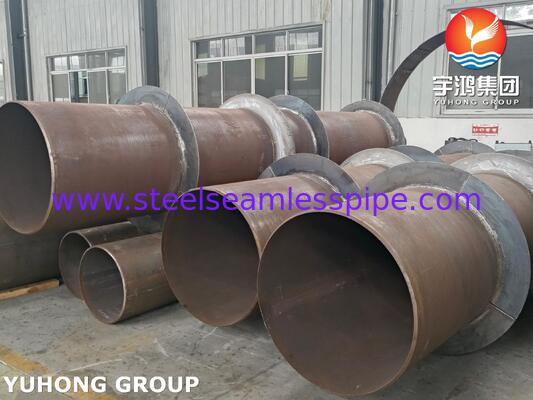

ASME SB516 Schalen- und Rohrwärmetauscher Monel400-Clad Trim Kondensator für Atmosphärenturm

ASME SB516 Schalen- und Rohrwärmetauscher Monel400-Clad Trim Kondensator für Atmosphärenturm

Diese Industrieeinheit ist ein schwerer Schalen- und Rohrwärmetauscher, der in strenger Übereinstimmung mit den ASME-Codes für Druckbehälter entwickelt und hergestellt wurde.Speziell als Atmosphären-Tower-OVHD-Trim-Kondensator bestimmt, ist dieser Teamwärmetauscher für die oberen Kondensationsschleifen von atmosphärischen Destillationssäulen in Erdölraffinerien und petrochemischen Fraktionsanlagen gebaut.Es verwaltet schwere Kohlenwasserstoffdämpfe mit hohen Chloridkonzentrationen, flüchtige organische Säuren und Schwefelverbindungen, wobei die volle Strukturintegrität und die thermische Effizienz unter strengen Verarbeitungsbedingungen beibehalten werden.

Kernkomponenten und Materialspezifikationen

Tabelle der Düsen:

1. N1 (Inlet ATM Tower OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5

2. N2 (Automatenwerfturm OVHD):10"-150# WN-RF, SCH.40, ANSI B16.5

3. N3 / N4 (Einlass- und Auslasskühlwasser):5"-150# / 8"-150# WN-RF, SCH.60, ANSI B16.5

4. N5 / N6 / N7 / N8 / N10 / N11 (Lüftungen und Abflüsse):1 "NPT 6000# mit festen ASME Hex-Stecker

Kerntechnologie und Herstellungsvorteile

• ASME Monel 400 Korrosionsschutz:Der gesamte Prozessflüssigkeitsweg, einschließlich aller 1083 Rohre, Rohrplatten und Kanalbezüge, ist aus Monel 400 hergestellt.Vermeidung des durch Chlorid verursachten Spannungskorrosionscrackens (SCC) und des Sauergasgruben.

• Präzisions-Tiefe-Rohr-Erweiterung:Die Rohre werden in die Ø 1170 mm-Rohrblätter mit einem standardisierten, momentgesteuerten Festigkeits-Erweiterungsprozess (Set Expanding of Tube) befestigt, wodurch die Leckagefreiheit bei zyklischen thermischen Spannungen gewährleistet ist.

• Doppelwirkender Dampfinlettschutz:Der Hauptdampfeinlass (N1) umfasst eine innere Einschlagplatte und eine Öffnungsplatte zur Diffusion von eingehenden Hochgeschwindigkeitsgasströmen.Schutz des Rohrbundes vor mechanischen Vibrationen und lokaler Erosion.

• Warmdippverzinkte Außenschilde:Alle nicht druckhaltenden Außenkonstruktionen aus Kohlenstoffstahl werden vollständig mit Warmdipp verzinkt, um einen schwierigen atmosphärischen Korrosionsschutz zu gewährleisten.

Internationale Logistik und Projektstandortunterstützung

• Integrierte Sattel für Rigging und Transport:Gebaut mit schweren Struktursatteln (Supports, SA-516 M Gr. 70) und zweipunktischen Hebesatteln, die für den sicheren Umgang mit G-Kräften während des internationalen Seeverkehrs und des schweren Schleppens bestimmt sind,und Feldkrane-Kranen.

• Stickstoffreinigung und Flanschkonservierung:Alle ANSI B16.5 Flanschenöffnungen sind vor dem Versand mit schweren Stahlblinddecken oder Handelsstopfen versiegelt.mit den inneren Kammern, die mit Stickstoffgas unter Druck gesetzt sind, um das Eintreten von Feuchtigkeit während des Seeverkehrs und der Langzeitlagerung zu verhindern.

• Rückverfolgbare technischen Unterlagen:Jede Einheit wird mit einem vollständigen technischen Datenbuch ausgeliefert, einschließlich Materialprüfberichten (MTR nach ASME Abschnitt II), Schweißverfahrenbeschreibungen (WPS/PQR), NDT-Berichten,und wörtliche Referenzzeichnungen (E1-9331), E1-9332, und E2-0996) um eine einwandfreie Integration des Felds durch die Projektingenieure des Standortteams für den Wärmetauscher zu ermöglichen.
