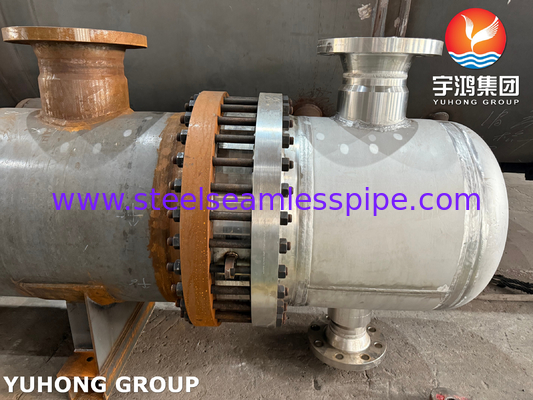

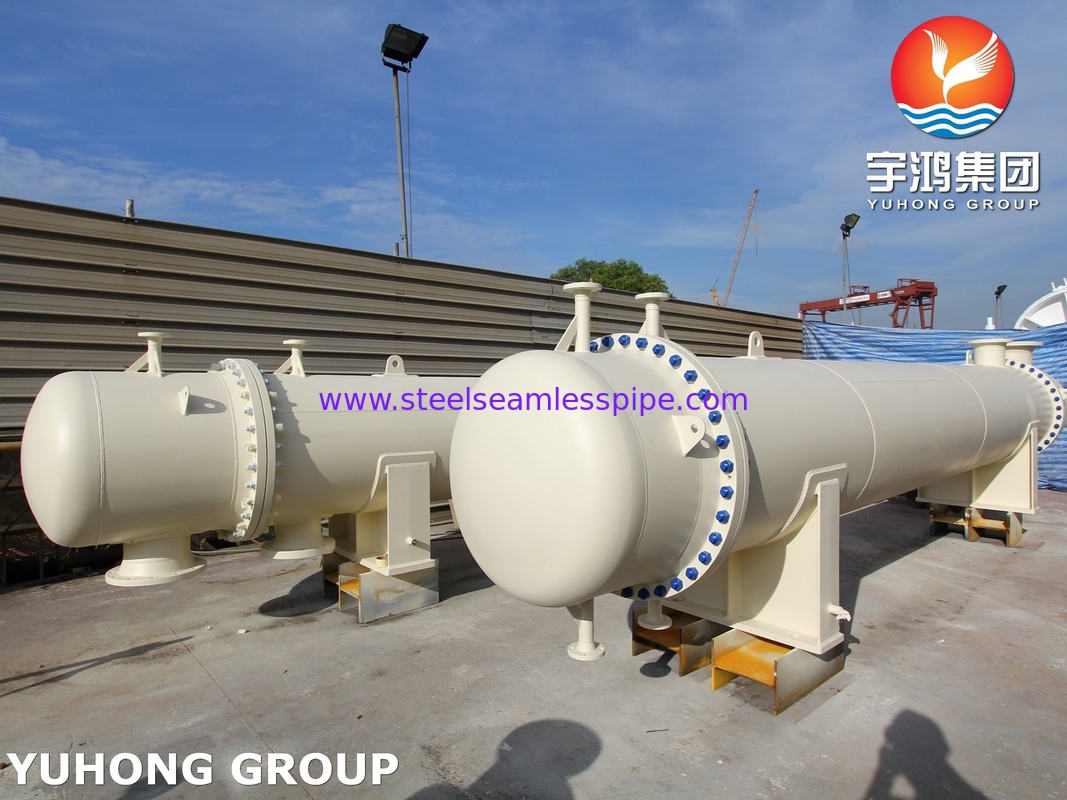

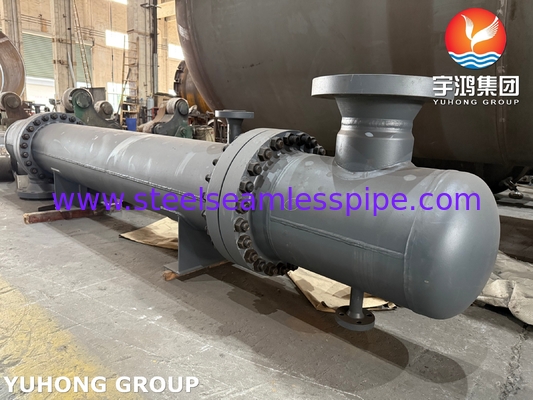

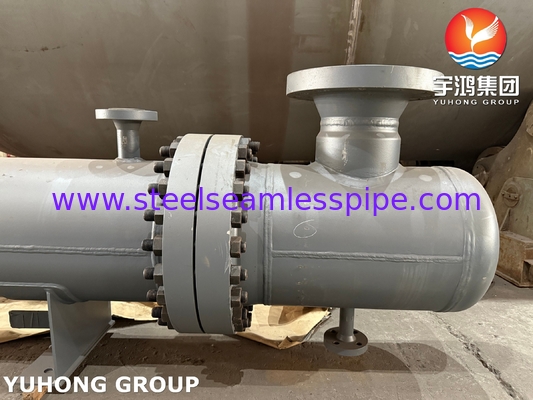

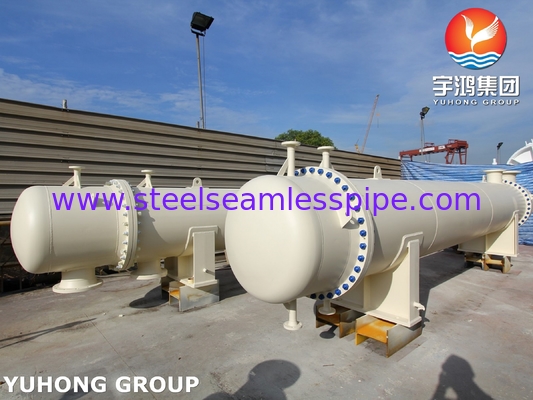

316L Schwimmkopfwärmetauscher Typ AES ASME Abschnitt VIII Div. 1

Produktdetails:

Herkunftsort:	Chemische Verarbeitung, Ölraffinierung, Stromerzeugung, Pharmazeutika, Lebensmittelverarbeitung usw.
Markenname:	Floating Head Heat Exchanger
Zertifizierung:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Modellnummer:	AES-Typ

Zahlung und Versand AGB:

Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60 bis 90 Tage
Versorgungsmaterial-Fähigkeit:	10 Sätze/Monat

Kontakt

Material:

mit einer Breite von nicht mehr als 20 mm

Konstruktionsstandard:

ASME Abschnitt VIII, TEMA (Verband der Hersteller von Rohrwechselgeräten)

Anwendungen:

Anwendungen

Normen für die Einhaltung:

ASME Abschnitt VIII Div. 1, TEMA-Normen, PED (Richtlinie für Druckgeräte),

Hervorheben:

316L-Wärmetauscher mit schwimmendem Kopf

Schwimmbadwärmetauscher ASME

Komponente

Material

Anmerkungen

Schale

316L Edelstahl

Korrosionsbeständig, geeignet für hohe Temperaturen und chemische Umgebungen.

Rohrbundel

316L Edelstahl

Hohe Wärmeleitfähigkeit und hervorragende Beständigkeit gegen Korrosion durch Gruben und Spalten.

Schwimmende Kopfbedeckung

316L Edelstahl

Ermöglicht eine einfache Reinigung des Rohrbundes; korrosionsbeständig.

Schlauchbleche

316L Edelstahl

Verhindert Lecks zwischen Schalen- und Rohrseiten; bietet Strukturstabilität.

Baffeln/Stützplatten

316L Edelstahl

Sicherstellung einer ordnungsgemäßen Strömungsverteilung und Unterstützung der Rohre.

mit einer Breite von nicht mehr als 15 mm

PTFE (Polytetrafluorethylen) / Graphit

Hohe chemische Beständigkeit und Dichtungsfähigkeit bei hohen Temperaturen und Druck.

Schrauben und Muttern

Edelstahl 316L oder ASTM A193 Klasse B8

Hohe mechanische Festigkeit und Korrosionsbeständigkeit.

Flanken

Stahl aus nicht rostendem Stahl 316L

Bietet starke und zuverlässige Verbindungen zwischen Komponenten.

Eintritts-/Ausgangsdüsen

Stahl aus nicht rostendem Stahl 316L

Gewährleistet einen reibungslosen Flüssigkeitsfluss in und aus dem Wärmetauscher.

Komponente

Abmessungsbereich

Anmerkungen

Durchmesser der Schale

200 mm ️ 2000 mm

Anpassbar anhand spezifischer Anforderungen an die Wärmeübertragung.

Rohr Außendurchmesser

10 mm 50 mm

Die Standardgrößen sind 19,05 mm, 25,4 mm und 38,1 mm.

Rohrwandstärke

0.5 mm 3 mm

Die Dicke hängt von den Anforderungen an Druck und Temperatur ab.

Rohrlänge

1 m 12 m

Standardlängen sind 6 m und 12 m, aber kundenspezifische Längen sind erhältlich.

Schwebende Kopffreiheit

50 mm ¥ 300 mm

Ermöglicht eine einfache Entfernung und Reinigung des Rohrbundes.

Abweichung der Abweichung

100 mm 400 mm

Optimiert für die Strömungsverteilung und Wärmeübertragung.

Durchmesser der Düse

50 mm 600 mm

Größe nach Flüssigkeitsdurchfluss und Druck.

Abmessungen der Flansche

ASME B16.5 Normen

Für spezifische Druckklassen (Klasse 150, 300, 600 usw.) verfügbar.

Name der Prüfung

Beschreibung

Zweck

Hydrostatische Prüfung

Druckbelastung der Schale und der Rohrseiten mit Wasser zur Untersuchung von Lecks oder Strukturfehlern.

Sicherstellt, dass der Wärmetauscher den Betriebsdruck bewältigen kann.

Pneumatische Prüfung

Druckbelastung mit Luft oder inertem Gas zur Prüfung von Lecks in einer trockenen Umgebung.

Sicherstellung der Sicherheit in Systemen, in denen eine Wasserprüfung nicht geeignet ist.

Radiographische Prüfung (RT)

Röntgenuntersuchung von Schweißungen zur Feststellung interner Defekte.

Gewährleistet Schweißqualität und strukturelle Integrität.

Ultraschallprüfung (UT)

Verwendet hochfrequente Schallwellen, um Materialfehler oder Dickenvariationen zu erkennen.

Sicherstellen, dass Rohr- und Schalenmaterial den Qualitäts- und Dickenstandards entspricht.

Durchdringungsversuch (PT)

Verwendet Farbstoff zur Erkennung von Oberflächenrissen oder Defekten in Schweißungen und anderen Bauteilen.

Überprüft die Oberflächenintegrität kritischer Komponenten.

Prüfung der Materialzusammensetzung

Spektrometrische Analyse zur Überprüfung der chemischen Zusammensetzung von 316L-Edelstahlkomponenten.

Sicherstellung der Einhaltung der Materialnormen und der Anforderungen an die Korrosionsbeständigkeit.

Härteprüfung

Messen der Härte von 316L-Material, um die mechanischen Eigenschaften zu bestätigen.

stellt sicher, dass das Material für Druck- und Temperaturbedingungen geeignet ist.

Leckageprüfung

Prüfung mit Helium oder Stickstoff zur Erkennung von Mikrolecks im System.

Sicherstellung einer vollständigen Dichtung für Hochleistungsanwendungen.

Industrie

Anwendung

Chemische Verarbeitung

Wärmetauscher zur Kühlung, Erwärmung oder Kondensation chemischer Flüssigkeiten.

Öl und Gas

Raffineriewärmetauscher für Rohölkühlung, Gastrennung und Destillationsverfahren.

Stromerzeugung

Dampfkondensatoren und Zufuhrwasserbereiter in thermischen und Kernkraftwerken.

Arzneimittel

Temperaturkontrolle für die Herstellung von Arzneimitteln, Fermentation und sterile Verarbeitung.

Lebensmittel und Getränke

Pasteurisierung, Kühlung und Heizung für die Produktion von Lebensmitteln und Getränken.

Marine und Offshore

Kühlsysteme für Schiffsmotoren, Heizöl und Schmierstoffe.

Name der Ausrüstung

Funktion des Wärmetauschers

Chemischer Reaktor

Steuerung der Temperatur chemischer Reaktionen durch Wärmeübertragung in oder aus dem Reaktor.

Einheit für die Destillation von Rohöl

Vorwärmen von Rohöl und Abkühlen der getrennten Destillate.

Dampfkondensator

Umwandelt Abgasdampf aus Turbinen in Wasser zur Wiederverwendung.

Verdampfer

Erleichtert die Verdunstung von Flüssigkeiten in der Lebensmittel- und Chemieindustrie.

Luftkompressor-Kühler

Kühlt Druckluft ab, um Temperatur und Feuchtigkeit zu reduzieren.

Schmierölkühler

Beibehält die Temperatur des Schmieröls in Motoren und Getriebe.
