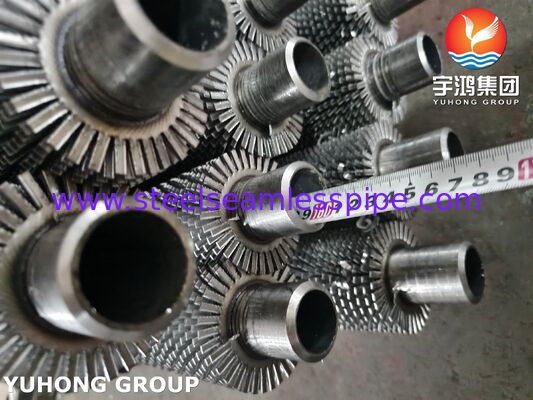

ASTM A192 Zernflossenröhre aus Kohlenstoffstahl Flossen für Wärmetauscher

Siehe auch Anhang II der Richtlinie 2008/57/EG.

High-Performance eingebettete gerissene Finnschläuche für verbesserte Wärmeübertragung

Unsere gezackten Flossenröhren, featuring a high-quality ASTM A192 seamless carbon steel base tube with embedded carbon steel (CS)Liefern Sie eine überlegene Wärmeübertragungseffizienz für anspruchsvolle industrielle AnwendungenDiese Rohre sind für hohe Druckumgebungen entwickelt, bieten hervorragende thermische Leistung, mechanische Festigkeit und langfristige Zuverlässigkeit.

Als erfahrener Exporteur von Wärmetauscherkomponenten, spezialisieren wir uns auf die Herstellung und Lieferung von Premium-Zernflossenröhren, die internationalen Standards entsprechen oder übertreffen.Unsere Produkte helfen Kunden, Energieeffizienz zu optimieren., reduzieren die Ausrüstungsgröße, und niedrigere Betriebskosten in Kessel, Wärmetauscher und luftgekühlten Systemen.

Produkt Material Spezifikationen

Base Tube Material: ASTM A192 / ASME SA192 Seamless Carbon Steel Boiler Tubes Fin Material: Carbon Steel (common grades: 08F, SPCC,oder gleichwertigem Low-Carbon-Steel für optimale Formbarkeit und Wärmeleitfähigkeit)

Chemische Zusammensetzung

ASTM A192 Base Tube Chemical Composition (wt.%):

Carbon Steel Fin Material Chemical Composition (Typical for 08F/SPCC): Low-carbon steel with C ≤ 0.08%, Mn 0.25-0.50%, P ≤ 0.035%, S ≤ 0.035%.Dies gewährleistet eine hervorragende Duktilität für die Scharnierung und starke mechanische Bindung..

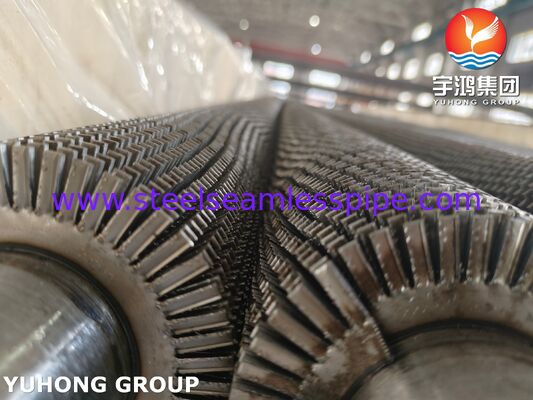

Serrated Finned Tube Struktur und Herstellungsprozess

Unsere gezackten Flossenröhren verwenden einen eingebetteten (G-Typ) Prozess für eine höhere Bindungsstärke:

• Base Tube: Hochdruck nahtloses ASTM A192 Carbon Steel Tube bietet die Kernstrukturintegrität und Druckbeständigkeit.

• Flossen: Carbon steel strip is serrated ("U" or "V" notches) to increase surface turbulence and disrupt boundary layers for better convective heat transfer. Flossen: Carbon steel strip is serrated ("U" oder "V" Notches) to increase surface turbulence and disrupt boundary layers for better convective heat transfer.

• Ein Gurt wird genau in den Basisrohr verarbeitet.Der zerknitterte Finnenstreifen wird in die Grube geschnürt und mechanisch gesperrt, indem er das Rohrmaterial zurück über die Finnenbasis rollt.Dies erzeugt eine starke, metallurgisch ähnliche Bindung ohne zusätzliche Füllstoffe, resistent gegen Vibrationen, thermisches Radfahren und hohe Temperaturen (bis zu ~400 °C / 752 °F).

Dieses eingebettete Design bietet eine bessere Leistung als wickelte oder geschweißte Alternativen in Hochstress-Anwendungen, wodurch die thermische Widerstandsfähigkeit an der Flachrohr-Schnittstelle minimiert wird.

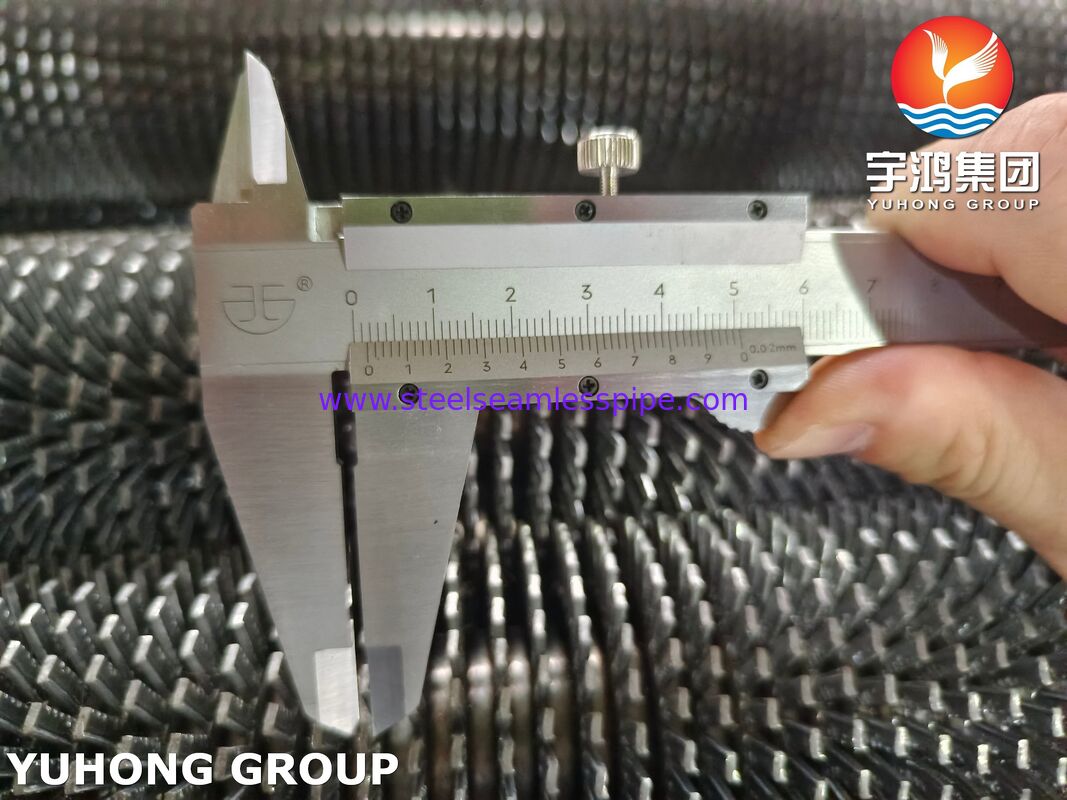

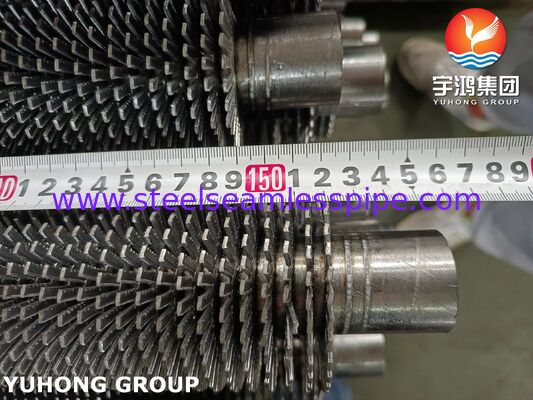

Abmessungen und Toleranzen

Wir halten strenge Fertigungstoleranzen ein, um eine perfekte Passform in den Wärmetauscherbauten zu gewährleisten.

Typische Abmessungen (anpassbar):

• Base Tube OD: 16 mm ∼ 63 mm (common: 25-57 mm)

• Finnenhöhe: 8 mm √ 35 mm

• Finndicke: 0,4 mm ∼ 1,5 mm (geradelt)

• Fin Pitch: 3 ¢ 333 Finnen pro Meter (1-8 FPI)

• Rohrlänge: bis zu 10-12 Meter oder nach Bedarf

Dimensional Tolerances (Standardbereiche):

• Das System ist in der Lage, die Daten zu überwachen.

• Wandstärke: ± 10% oder pro ASTM A192

• Flossenhöhe: ± 0,5 mm

• Fin Pitch: ± 1 bis 2%

• Straightness: ≤ 1 mm pro Meter

Alle Rohre unterziehen sich strengen Qualitätsprüfungen, einschließlich hydrostatischer Tests, Dimensionsverifizierung und Bindungsstärke-Evaluierung.

Leistungsvorteile

• Superior Heat Transfer: Gestrickte Flossen erhöhen die effektive Oberfläche und fördern Turbulenzen.Verbesserung der Gesamtwärmeübertragungskoeffizienz um 20-30% oder mehr im Vergleich zu festen Flossen in Gasflussanwendungen.

• Starke mechanische Bindung: Eingebettetes Design, das hohen Vibrationen, thermischer Ausdehnung und Druckradfahren ohne Flossenlockerung standhält.

• High-Temperature & Pressure Resistance: Geeignet für kontinuierlichen Betrieb in anspruchsvollen Boiler- und Superheaterbedingungen.

• Fouling Resistance & Cleanability: Geschrägtes Design und gerade Gaspfade reduzieren Fouling in sauberere Gasströme; einfach zu warten.

• Kosteneffizient: Die Carbonstahlkonstruktion balanciert Leistung und Wirtschaftlichkeit für nicht-korrosive oder leicht korrosive Umwelt.

• Kompaktes Design: Ermöglicht kleinere Wärmetauscher mit gleichwertiger Pflicht, was Platz- und Materialkosten spart.

Detaillierte Anwendungsfelder

Unsere ASTM A192 gezackten Flossenröhren werden in vielen Branchen eingesetzt:

• Energieerzeugung: Ökonomizer, Luftvorheizer, Superheizer und Abwärmerückgewinnung in Kessel und Kraftwerken.

• Petrochemical & Chemical Processing: Heat exchangers für Prozessheizung/Kühlung, Kondensatoren und Reboiler.

• Öl & Gas: Feuerheizungen, luftgekühlte Wärmetauscher (ACHE) und Raffinerienanwendungen.

• HVAC & Refrigeration: Große Luftbehandlungs- und Wärmerückgewinnungssysteme.

• Industrial Boilers & Incinerators: Effiziente Wärmeübertragung in der Dampferzeugung und Flue Gas Kühlung.

• Metallurgy & Cement: Abwärmekessel und Trocknungssysteme.

Diese Rohre sind hervorragend in Gas-zu-Liquid- oder Gas-zu-Gas-Wärmeaustausch, wo der Gasseite Wärmeübertragungskoeffizient der begrenzende Faktor ist.

Warum wählen Sie uns?

Mit Jahren spezialisierter Erfahrung in Finned Tube Produktion und internationaler Export, we stand out through:

• Advanced Manufacturing: State-of-the-art eingebettete Finning-Maschinen, die eine gleichbleibende Qualität und enge Toleranzen gewährleisten.
• Material Expertise: Strict sourcing of ASTM A192 tubes and premium CS fin stock, with full mill test certificates (MTC) provided. Das Material ist sehr gut ausgestattet.
• Customization: Flexible Produktion für nicht-standardmäßige Größen, Längen und Flossenkonfigurationen, die genau zu Ihren Zeichnungen passen.
• Qualitätssicherung: ISO-konforme Prozesse, Third-party-Inspektionsoptionen (SGS, BV, etc.), und 100% Rückverfolgbarkeit.
• Global Export Experience: Proven track record supplying to Europe, Middle East, Southeast Asia, and Americas. Wir verstehen Incoterms, Packaging für Seefracht und Dokumentationsanforderungen.
• Technischer Support: Unsere Ingenieure unterstützen bei thermischen Berechnungen, Materialwahl und Integrationsberatung für optimale Systemleistung.
• Zuverlässige Durchlaufzeiten und wettbewerbsfähige Preise: Effiziente Produktion und direkte Fabrikversorgung gewährleisten Wert ohne Kompromisse bei der Qualität.

Egal, ob Sie Standard-Stock- oder kundenspezifisch konstruierte zernförmige Rohre mit A192-Basis und CS-Finnen benötigen, wir liefern Lösungen, die Effizienz und Haltbarkeit verbessern.

Kontaktieren Sie uns heute für detaillierte Angebote, technische Datenblätter oder Muster.
