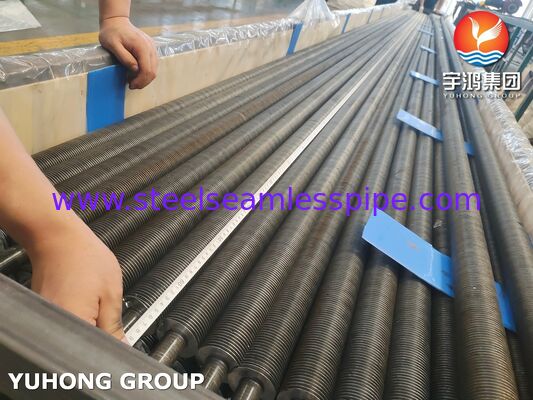

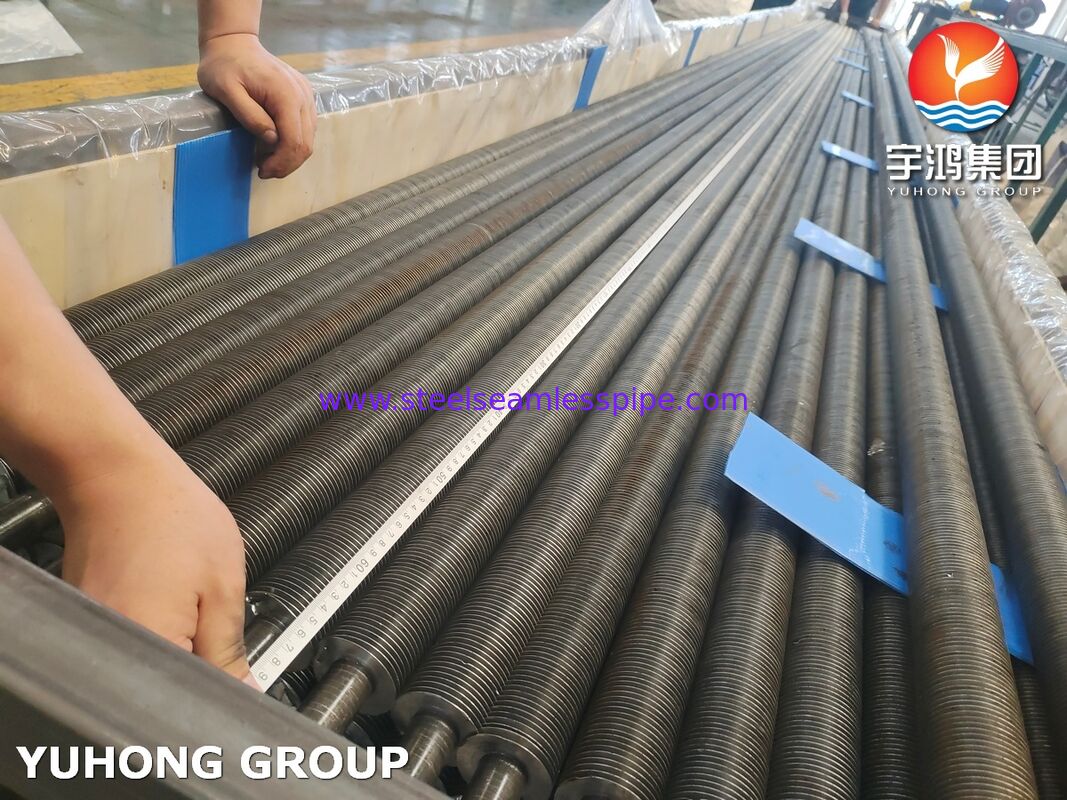

Hochleistungsfähige eingebettete G-Typ-Rippenrohre für eine effiziente Wärmeübertragung
Unsere eingebetteten Rippenrohre vom Typ G (auch bekannt als G-Fin oder gerillte Rippenrohre) bieten eine hervorragende Wärmeübertragungseffizienz in anspruchsvollen Industrieanwendungen. Diese Rohre verfügen über ein nahtloses ASTM A179-Basisrohr aus kohlenstoffarmem Stahl mit Aluminiumrippen, die mechanisch in eine präzise bearbeitete spiralförmige Nut auf der Rohroberfläche eingebettet sind.
Diese robuste mechanische Verbindung gewährleistet einen hervorragenden Wärmekontakt, eine hohe Temperaturbeständigkeit (bis zu ca. 350–400 °C) und eine langfristige Haltbarkeit bei Temperaturwechsel und Vibration. Hersteller und Ingenieure wählen diese Rohre häufig für luftgekühlte Wärmetauscher, Kondensatoren und andere Wärmerückgewinnungssysteme.
Produktmaterial: Nahtloses Basisrohr aus Kohlenstoffstahl ASTM A179 + Aluminiumlamellen
Basisrohrmaterial: ASTM A179 / ASME SA179 nahtlose kaltgezogene kohlenstoffarme Stahlrohre, ideal für Wärmetauscher und Kondensatoren aufgrund hervorragender Formbarkeit, Schweißbarkeit und Wärmeleitfähigkeit.
Lamellenmaterial: Hochreines Aluminium (normalerweise Legierung 1060 oder 1100), ausgewählt aufgrund hervorragender Wärmeleitfähigkeit, Leichtgewichtigkeit und Korrosionsbeständigkeit unter atmosphärischen Bedingungen.
Chemische Zusammensetzung
Basisrohr (ASTM A179 Kohlenstoffstahl)
| Element |
Zusammensetzung (%) |
| Kohlenstoff (C) |
0,06 - 0,18 |
| Mangan (Mn) |
0,27 - 0,63 |
| Phosphor (P) |
≤ 0,035 |
| Schwefel (S) |
≤ 0,035 |
| Silizium (Si) |
≤ 0,25 (typisch) |
Lamellen (Aluminiumlegierung 1060 – typisch)
| Element |
Zusammensetzung (%) |
| Aluminium (Al) |
≥ 99,60 |
| Kupfer (Cu) |
≤ 0,05 |
| Eisen (Fe) |
≤ 0,35 |
| Silizium (Si) |
≤ 0,25 |
| Andere (jeweils) |
≤ 0,03 |
Rippenrohrstruktur und Einbettungsprozess
Das eingebettete G-Type-Design schafft eine starke, dauerhafte mechanische Verbindung:
- Lamellen: Endloser, unter Spannung gewickelter Aluminiumstreifen.
- Einbettungsprozess: Eine spiralförmige Nut (ca. 0,25–0,5 mm tief) wird in die Rohrwand gepflügt. Die Flossenbasis wird in die Nut eingeführt und das verdrängte Rohrmetall rollt zurück, um die Flosse sicher zu verriegeln. Dies führt zu einem hervorragenden Metall-auf-Metall-Kontakt mit minimalem Wärmewiderstand.
Dieser Prozess stellt sicher, dass die Lamellen auch bei hohen Temperaturen, Vibrationen oder Wärmeausdehnung fest befestigt bleiben und übertrifft gewickelte oder L-förmige Lamellen in puncto Zuverlässigkeit.

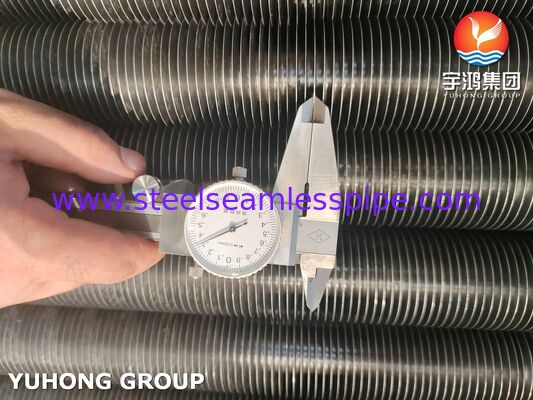

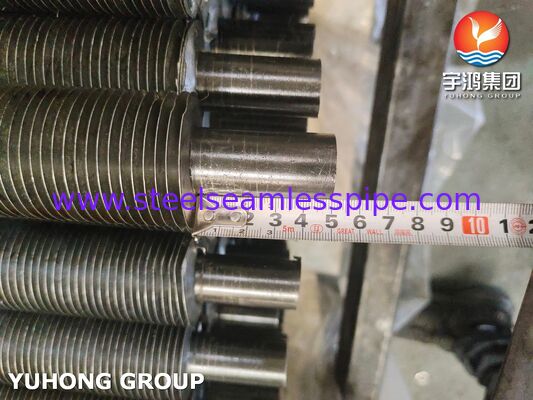

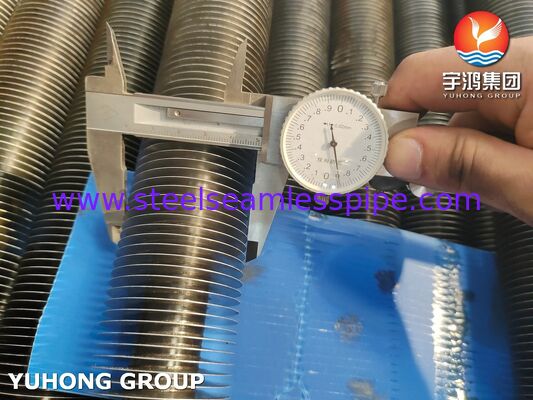

Standardabmessungen und Toleranzen
Typische Spezifikationen (kundenspezifische Größen verfügbar):
| Parameter |
Reichweite |
| Basisrohr-Außendurchmesser |
15,88 mm – 50,8 mm (üblicherweise 19–38,1 mm) |
| Wandstärke des Basisrohrs |
1,0 – 3,0 mm (min. ~2,11 mm / 14 BWG für viele Anwendungen) |
| Flossenhöhe |
6,35 – 25,4 mm (üblicherweise 9,5–16 mm) |
| Flossendicke |
~0,3 – 0,5 mm (typischerweise 0,4 mm) |
| Flossenabstand (FPI) |
5 – 13 Flossen pro Zoll (üblicherweise 8–11 FPI) |
| Außendurchmesser des Rippenrohrs (über den Rippen) |
Je nach Höhe bis zu ~57–70 mm |
| Rohrlänge |
Bis zu 18.500 mm (individuelles Zuschneiden) |
Toleranzen (typische Industriestandards):
- Flossen-Außendurchmesser: +0 / -0,38 mm (oder wie angegeben)
- Länge: ±3 mm oder nach Kundenspezifikation (z. B. ±3,2 mm für <7,3 m)
Leistungsvorteile
- Hervorragende Wärmeübertragung: Eine enge mechanische Verbindung minimiert den Kontaktwiderstand und sorgt so für eine überragende Effizienz.
- Hohe Temperaturbeständigkeit: Geeignet für Dauerbetrieb bis 350–400 °C.
- Dauerhafte Verbindung: Die Lamellen verhindern ein Lösen durch Temperaturwechsel, Vibrationen oder Luftströme mit hoher Geschwindigkeit.
- Korrosionsbeständigkeit: Aluminiumlamellen funktionieren gut in atmosphärischen und leicht korrosiven Umgebungen.
- Kompaktes Design: Die vergrößerte Oberfläche ermöglicht kleinere, effizientere Wärmetauscher.
- Mechanische Festigkeit: Das eingebettete Design bewältigt Druck und mechanische Belastungen effektiv.
Detaillierte Anwendungsfelder
Eingebettete G-Typ-Rippenrohre zeichnen sich aus durch:
- Petrochemie und Raffinerie: Luftgekühlte Wärmetauscher (Lamellenkühler), Kondensatoren und Abwärmerückgewinnung.
- Stromerzeugung: Dampfkondensatoren, Economizer und Turbinenabgaskühlung.
- Öl und Gas: Prozesskühler und Gaskompressionssysteme.
- Metallurgie und Stahlindustrie: Hochtemperatur-Gaskühlungs- und Wärmerückgewinnungsanlagen.
- Chemische Verarbeitung: Reaktoren und Destillationskolonnenkondensatoren.
- HVAC & Kühlung: Große luftgekühlte Kondensatoren und Verdampfer.
Diese Rohre haben sich in Projekten für Großkunden in Sinopec, PetroChina und im globalen Energie-/Metallurgiesektor bewährt.
Warum sollten Sie sich für unsere eingebetteten Rippenrohre vom Typ G entscheiden?
Zu unseren Vorteilen zählen:
- Fortschrittliche CNC-Produktionslinien zum Nuten und Einbetten für präzise, wiederholbare Qualität.
- Strenge Materialrückverfolgbarkeit mit vollständigen Werksprüfzertifikaten (EN10204 3.1/3.2).
- Kundenspezifische technische Unterstützung für spezifische Abmessungen, Materialien und Leistungsanforderungen.
- Gründliche Qualitätskontrolle: Maßkontrolle, hydrostatische Prüfung, Härte und Sichtprüfung.
- Umfangreiche Exporterfahrung mit Verpackungen, die für den Seetransport in Märkte weltweit optimiert sind.
Unsere Rohre erfüllen oder übertreffen ASTM-, ASME- und internationale Standards und gewährleisten so eine lange Lebensdauer und optimale Leistung in Ihren Wärmeübertragungssystemen.
Kontaktieren Sie uns noch heute für detaillierte Angebote, technische Zeichnungen oder kundenspezifische Spezifikationen. Wir helfen Ihnen bei der Auswahl der richtigen G-Typ-Rippenrohrlösung für maximale Effizienz und Zuverlässigkeit.
