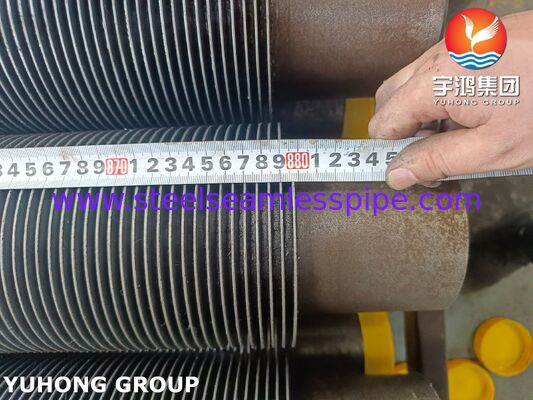

Hochfrequenzgeschweißtes Rippenrohr aus Premium-Material: ASTM A335 P22 Grundrohr mit 11-13Cr Edelstahlrippe

Umfassende Einführung in A335 P22 & 11-13Cr HFW Rippenrohre

Hochfrequenzgeschweißte (HFW) Rippenrohre sind kritische Komponenten in Hochleistungs-Wärmetauschern, Kesseln und Abwärmerückgewinnungssystemen. Durch die Kombination der Hochtemperaturfestigkeit des ASTM A335 P22 legierten Stahlgrundrohrs mit der außergewöhnlichen Korrosions- und Oxidationsbeständigkeit der 11-13Cr ferritischen Edelstahlrippe liefert dieses Verbundrohrprodukt eine herausragende thermische Effizienz und eine verlängerte Lebensdauer in rauen Hochtemperatur-Arbeitsumgebungen.

Struktur und Einbettungsprozess von A335 P22 Grundrohr und 11-13Cr Rippe

Unsere HFW Rippenrohre zeichnen sich durch eine robuste und thermodynamisch optimierte Struktur aus, die durch einen fortschrittlichen Festkörper-Schweißprozess hergestellt wird:

• Grundrohr (ASTM A335 P22): Ein nahtloses ferritisches legiertes Stahlrohr, das speziell für den Hochtemperatureinsatz entwickelt wurde. Es bietet die zentrale strukturelle Integrität und Druckbeständigkeit.

• Rippenmaterial (11-13Cr Edelstahl): Ein durchgehender Streifen aus ferritischem Edelstahl (typischerweise äquivalent zu AISI 409/410/410S), der eine ausgezeichnete Beständigkeit gegen schwefelhaltige Gase und Oxidation bietet.

• Hochfrequenz-Schweißverfahren: Im Gegensatz zum mechanischen Einbetten oder Extrudieren wird der 11-13Cr Rippenstreifen spiralförmig auf das A335 P22 Grundrohr gewickelt, während ein hochfrequenter elektrischer Strom sowohl die Oberfläche des Grundrohrs als auch die Kante der Rippe auf Schmiedetemperatur erhitzt. Anschließend wird Druck ausgeübt, um sie miteinander zu schmieden und eine echte metallurgische Verbindung herzustellen. Dies garantiert eine 100%ige Wärmeübertragungseffizienz und einen Null-Kontaktwiderstand.

Chemische Zusammensetzung: ASTM A335 P22 Grundrohr vs. 11-13Cr Rippe

Die strikte Einhaltung der chemischen Zusammensetzung ist entscheidend für die Leistung von Hochtemperatur-Rippenrohren. Nachfolgend finden Sie die zertifizierte chemische Aufschlüsselung der von uns verwendeten Materialien:

Maßtoleranzbereich für A335 P22 + 11-13Cr Rippenrohre

Um eine nahtlose Integration in Ihre Wärmetauscherbündel zu gewährleisten, folgt unser Herstellungsprozess streng internationalen Standards. Wir bieten hochgradig anpassbare Abmessungen mit engen Fertigungstoleranzen:

Wichtige Leistungsvorteile von A335 P22 & 11-13Cr Rippenrohren

• Außergewöhnliche Hitzebeständigkeit (A335 P22): Das Grundrohr hält problemlos Dauerbetriebstemperaturen bis zu 600 °C (1112 °F) stand und ist somit ideal für Überhitzer in Kraftwerken.

• Überlegene Korrosionsbeständigkeit (11-13Cr): Die Edelstahlrippe widersteht Oxidation und Hochtemperatur-Gaskorrosion und reduziert Fouling und Ablagerungen erheblich.

• Maximale Wärmeübertragungseffizienz: Die Hochfrequenzschweißung erzeugt eine nahtlose metallurgische Verbindung, die thermische Ermüdung verhindert und über die Zeit Luftspalt-Wärmewiderstand eliminiert.

• Hohe mechanische Festigkeit: Die geschweißten Rippen erhöhen die Gesamtsteifigkeit des A335 P22 Rohrs und bieten eine ausgezeichnete Beständigkeit gegen mechanische Vibrationen im Kesselgehäuse.

Detaillierte Anwendungsbereiche für A335 P22 + 11-13Cr Rippenrohre

Aufgrund der synergistischen Eigenschaften von A335 P22 und 11-13Cr sind diese Rippenrohre die bevorzugte Wahl für schwere Industrieanwendungen:

• Kraftwerkskesselanlagen: Einsatz in Economizern, Überhitzern und Luftvorwärmern in Kohle- und Gaskraftwerken.

• Abwärme-Dampferzeuger (HRSG): Hochwirksam bei der Erfassung von Abgaswärme von Gasturbinen.

• Petrochemische Raffinerien: Feuerungsanlagen, Prozessfluidkühler und Konvektionsbereiche von Cracköfen.

• Abfallverbrennungsanlagen: Widerstandsfähig gegen hochkorrosive und Hochtemperatur-Rauchgase in Müllverbrennungsanlagen.

Warum uns für Ihre A335 P22 und 11-13Cr Rippenrohrprojekte wählen?

Mit über einem Jahrzehnt Erfahrung in der Herstellung von industriellen Wärmeübertragungskomponenten sind wir Ihr vertrauenswürdiger globaler Partner:

• Hochwertige Rohmaterialien: Wir beziehen unsere A335 P22 legierten Rohre und 11-13Cr Edelstahlspulen nur von ISO 9001 zertifizierten, weltbekannten Stahlwerken.

• Strenge Qualitätskontrolle (QC): Jedes A335 P22 und 11-13Cr Rippenrohr durchläuft strenge Tests, einschließlich hydrostatischer Prüfung, Wirbelstromprüfung (ECT) und Schältests der Schweißnaht, um eine 100%ige Schweißnahtintegrität zu gewährleisten.

• Kundenspezifisches Engineering: Unser Ingenieurteam kann Rippenabstand, Höhe und Rohrlänge exakt an Ihre thermodynamischen Zeichnungen anpassen.

• Exportfähige Verpackung: Wir verwenden Stahlrahmen-Holzkisten mit innerem Trockenmittel und Rostschutzverpackung, um sicherzustellen, dass Ihre A335 P22 und 11-13Cr Rippenrohre in einwandfreiem Zustand ankommen, unabhängig von den Seetransportzeiten.
