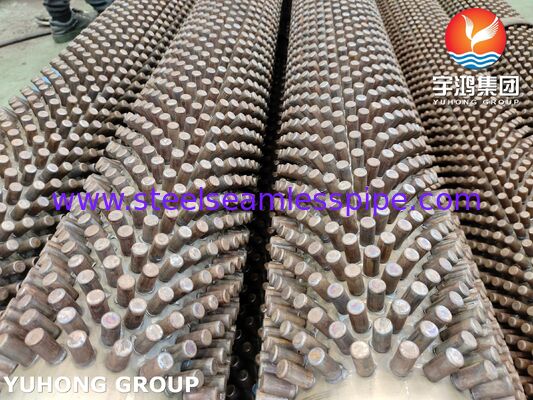

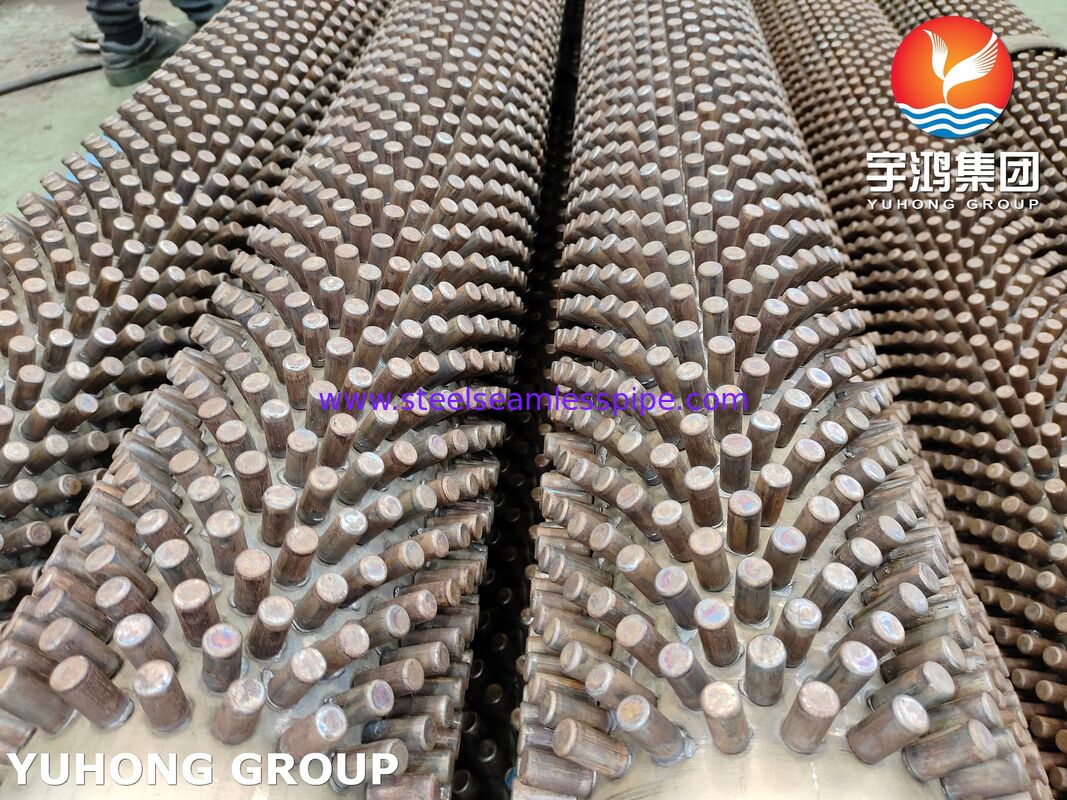

Edelstahl 304 Stiftrippenrohr – Hochtemperatur-Wärmeübertragungsanwendung

Hochleistungs-Studded-Rippenrohr aus ASTM A312 TP304 Edelstahl

1. Was ist das ASTM A312 TP304 Studded Fin Tube?

Das ASTM A312 TP304 Edelstahl-Studded-Rippenrohr ist eine hocheffiziente Wärmeübertragungskomponente, die speziell für extreme Arbeitsumgebungen entwickelt wurde. Im Gegensatz zu herkömmlichen extrudierten oder L-Fuß-Rippenrohren verfügen Studded Tubes über Metallstifte, die direkt auf das Grundrohr geschweißt sind. Dieses Produkt aus hochwertigem A312 TP304 Edelstahl bietet außergewöhnliche Korrosionsbeständigkeit und Hochtemperaturstabilität. Es ist die ultimative Lösung für Schwerlastanwendungen, bei denen starke Verschmutzungen, hochkorrosive Flüssigkeiten und extreme thermische Belastungen auftreten, und gewährleistet eine lange Lebensdauer und maximale Wärmeaustauscheffizienz.

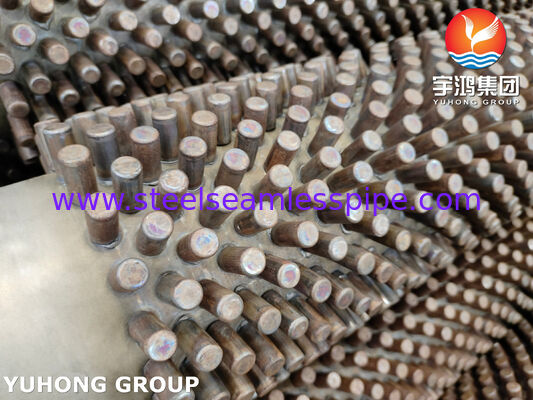

2. Struktur und Schweißverfahren von TP304 Edelstahl-Studded-Rippenrohr

Unsere Studded Tubes sind präzisionsgefertigt, um eine 100%ige Metall-zu-Metall-Bindung zu gewährleisten und einen thermischen Kontaktwiderstand von Null zu erzielen.

• Grundrohr (ASTM A312 TP304): Der Kern des Rohrs besteht aus nahtlosem oder geschweißtem A312 TP304 Edelstahlrohr, das für seine ausgezeichnete Zugfestigkeit und Oxidationsbeständigkeit bei hohen Temperaturen bekannt ist.

• Stifte / Rippen (Edelstahl 304 oder kundenspezifisch): Zylindrische oder elliptische Metallstifte sind an der Außenseite des Grundrohrs befestigt. Das Stiftmaterial entspricht typischerweise dem Grundrohr (SS 304), um galvanische Korrosion zu verhindern und eine gleichmäßige Wärmeausdehnung zu gewährleisten.

• Einbettungs- / Schweißverfahren (Widerstandsschweißen): Wir verwenden ein fortschrittliches automatisiertes Widerstandsschweißverfahren (ERW). Ein starker elektrischer Strom fließt durch den Stift und das Grundrohr und schmilzt den Kontaktpunkt sofort. Anschließend wird Schmiededruck ausgeübt, um den Stift direkt in das Grundmetall zu schweißen. Dieses Verfahren erzeugt eine makellose metallurgische Bindung, was bedeutet, dass die Stifte auch bei starken thermischen Zyklen niemals locker werden, abblättern oder sich lösen.

3. Chemische Zusammensetzung von A312 TP304 Grundrohr und Stiften

Um die höchste Materialzuverlässigkeit zu gewährleisten, hält die chemische Zusammensetzung unserer TP304 Edelstahl-Studded Tubes streng die ASTM/ASME-Standards ein.

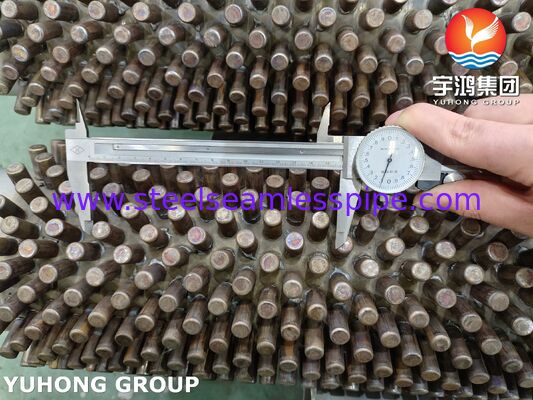

4. Maßtoleranzbereich für SS 304 Studded Fin Tube

Präzision ist entscheidend für die Montage von Wärmetauschern. Unsere 304 Edelstahl-Studded Fin Tubes werden innerhalb strenger Maßtoleranzen gefertigt, um eine einfache Installation und optimale Fluiddynamik zu gewährleisten.

5. Leistungsvorteile von 304 Edelstahl-Studded Tubes

Die Wahl unserer ASTM A312 TP304 Studded Fin Tubes bietet Ihren Ingenieurprojekten unschlagbare Vorteile:

• Überlegene Verschmutzungsbeständigkeit: Das Studded-Design erzeugt eine hohe Turbulenz im Gasstrom, wodurch die Ansammlung von Ruß und Asche erheblich reduziert wird. Sie sind mit Standard-Kugelstrahl- oder mechanischen Reinigungsverfahren extrem einfach zu reinigen.

• Extreme Temperaturtoleranz: Dank des A312 TP304-Materials und des ERW-Schweißverfahrens können die Rohre sicher in Umgebungen über 700 °C (1292 °F) betrieben werden, ohne dass es zu einer Beschädigung der Stifte kommt.

• Null Kontaktwiderstand: Die solide Schweißverbindung bedeutet, dass die Wärme direkt vom Grundrohr auf die Stifte übertragen wird, ohne den thermischen Engpass, der bei mechanisch verbundenen Rippen auftritt.

• Korrosionsbeständigkeit: Der Gehalt von 18 % Chrom und 8 % Nickel gewährleistet einen hervorragenden Schutz gegen atmosphärische Korrosion, organische Chemikalien und Hochtemperatur-Oxidation.

6. Detaillierte industrielle Anwendungen von A312 TP304 Studded Fin Tube

Aufgrund ihrer robusten Konstruktion werden A312 TP304 Edelstahl-Studded Tubes häufig in Industrien eingesetzt, die mit schmutzigen Gasen und hohen Temperaturen arbeiten:

• Petrochemische Raffinerien: Konvektionsbereiche von Heizöfen, Cracköfen und Visbreakern.

• Energieerzeugung: Abwärmerückgewinnungsanlagen (WHRU), Abhitzekessel (HRSG) und Economizer.

• Chemische Verarbeitung: Schwefelsäureanlagen, Synthesegaskühler und chemische Reaktoren.

• Metallurgie & Stahlwerke: Rauchgaskühler und Schwerlast-Industrieöfen.

7. Warum unser TP304 Studded Fin Tube wählen?

Mit über 15 Jahren Fertigungserfahrung in der globalen Wärmeübertragungsindustrie sind wir Ihr zuverlässiger Partner für kundenspezifische Rippenrohre.

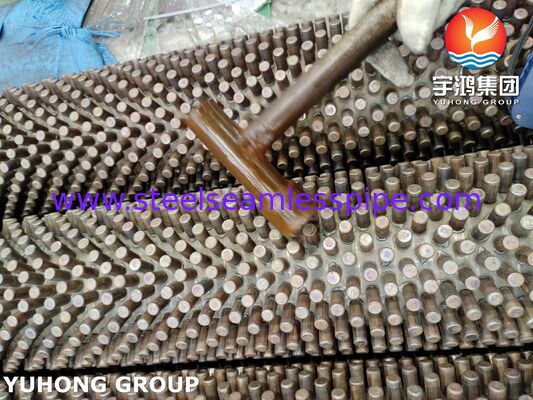

• Strenge Qualitätskontrolle: Jedes TP304 Studded Tube durchläuft strenge Tests, einschließlich Auszugstests (zur Gewährleistung der Schweißfestigkeit), Farbeindringprüfung (PT) der Schweißnähte und hydrostatische Prüfungen des Grundrohrs.

• Fortschrittliche Ausrüstung: Wir betreiben hochmoderne automatische Widerstandsschweißmaschinen, die eine hohe Produktionskapazität (bis zu 3.000 Meter pro Woche) und eine gleichbleibende Schweißqualität gewährleisten.

• Kundenspezifische Anpassungsmöglichkeiten: Ob Sie spezifische Stiftdichten (z. B. 60 Stifte pro Reihe), einzigartige Längen oder unterschiedliche Materialkombinationen von Grundrohr zu Stift (wie SS304-Grundrohr mit Kohlenstoffstahlstiften) benötigen, unser Ingenieurteam kann genau nach Ihren Zeichnungen fertigen.

• Globale Exporterfahrung: Wir bieten eine robuste, seetüchtige Verpackung aus Holzkisten, um die Stifte während des Transports vor Verbiegen zu schützen und sicherzustellen, dass Ihre Produkte überall auf der Welt in einwandfreiem Zustand ankommen.
