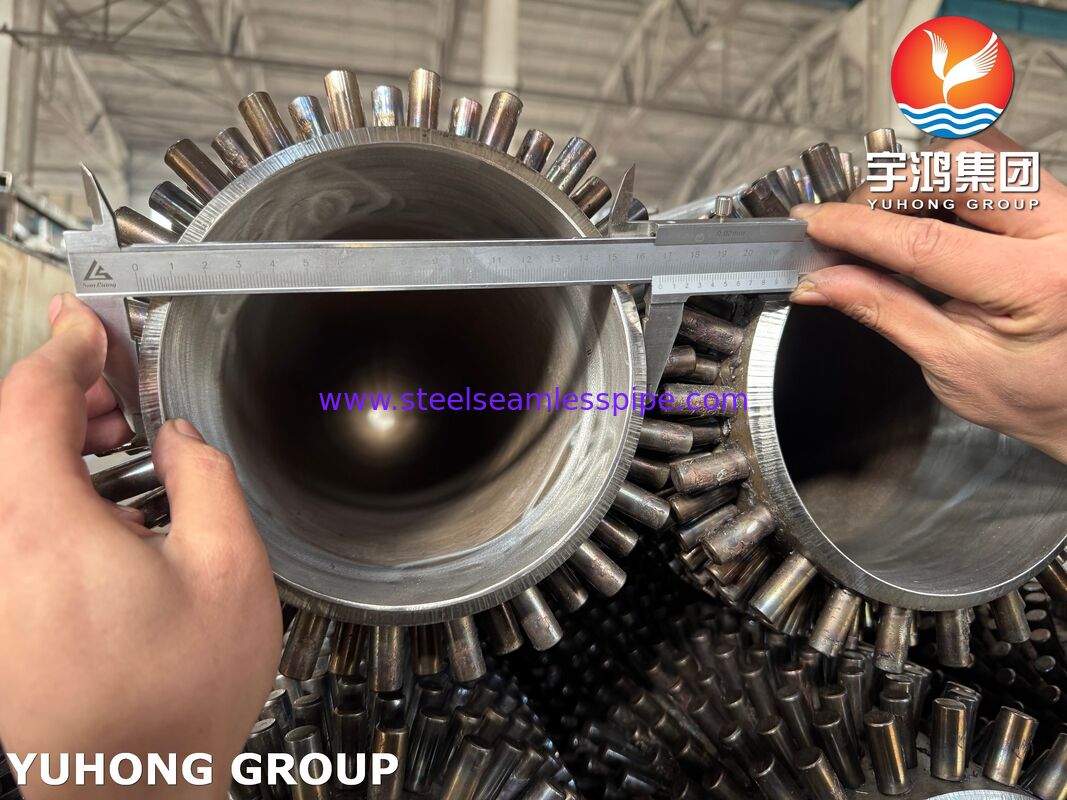

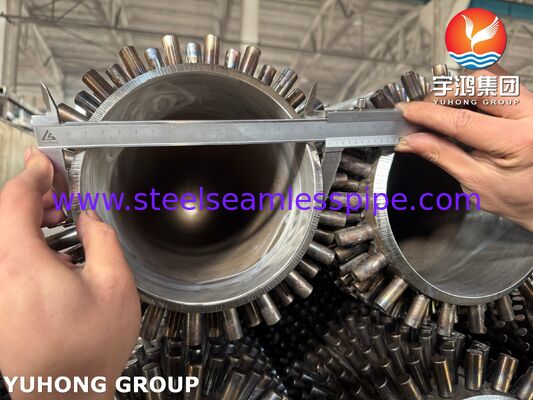

ASTM A335 P22 Stutzenrohr mit Kohlenstoffstahl (CS) Stutzen

Als kritische Komponente in Hochleistungs-Wärmetauschern und befeuerten Öfen bietet das ASTM A335 P22 Stutzenrohr mit Kohlenstoffstahl (CS) Stutzen unübertroffene thermische Effizienz und mechanische Haltbarkeit. Dieses robuste Stutzenrohr wurde entwickelt, um Umgebungen mit hohen Temperaturen und hohem Druck standzuhalten und ist die ultimative Lösung für die Petrochemie-, Raffinerie- und Energieerzeugungsindustrie.

Detaillierte Struktur des A335 P22 Grundrohrs und der Kohlenstoffstahl-Stutzen

Unsere Stutzenrohre sind für maximale Wärmeübertragung und strukturelle Integrität ausgelegt. Die Konstruktion besteht aus drei kritischen Elementen:

• Das Grundrohr (ASTM A335 P22 legierter Stahl): Der Kern besteht aus nahtlosem ferritischem legiertem Stahlrohr (P22). Dieses Material enthält Chrom (Cr) und Molybdän (Mo), die eine außergewöhnliche Hochtemperaturfestigkeit, Kriechbeständigkeit und Korrosionsschutzeigenschaften aufweisen.

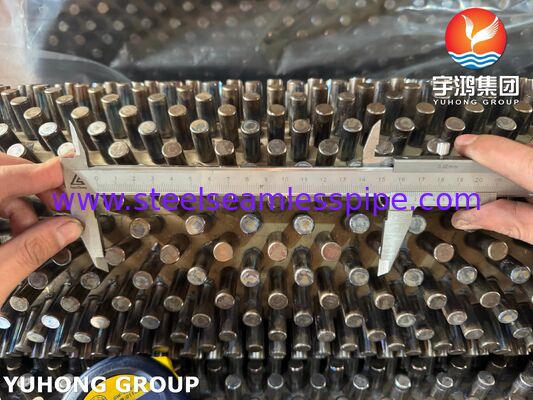

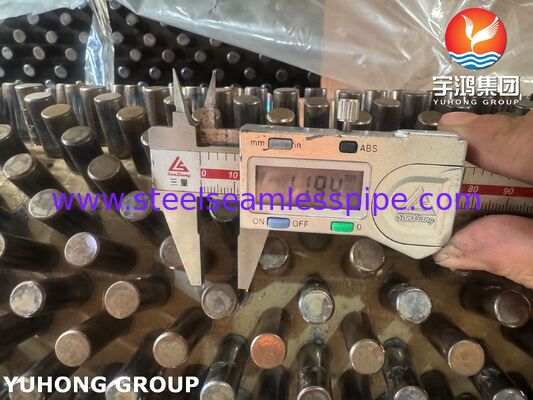

• Die Stutzen (Kohlenstoffstahl / CS): Zylindrische oder elliptische Kohlenstoffstahlstutzen sind in einem spezifischen versetzten Muster um den Umfang des Rohrs angeordnet. Kohlenstoffstahl wird für die Stutzen gewählt, um eine ausgezeichnete Wärmeleitfähigkeit bei gleichzeitiger Kosteneffizienz zu gewährleisten.

• Der Einbettungs- und Schweißprozess: Wir verwenden fortschrittliche Widerstandsschweißtechnologie (ERW). Ein Hochfrequenzstrom fließt durch den Kontaktbereich des Grundrohrs und des Stutzens und erhitzt sie auf Schmiedetemperatur. Anschließend wird Druck ausgeübt, um die CS-Stutzen nahtlos auf das A335 P22 Grundrohr zu schmieden. Dieser Prozess erfordert kein Zusatzmetall, was zu einer 100%igen metallurgischen Verbindung führt, die einen thermischen Kontaktwiderstand von Null gewährleistet und ein Ablösen der Stutzen unter thermischer Belastung verhindert.

Chemische Zusammensetzung des A335 P22 Grundrohrs und der CS-Stutzen

Die strikte Einhaltung von Materialstandards ist für Hochtemperaturanwendungen unerlässlich. Nachfolgend finden Sie die genaue chemische Zusammensetzung des A335 P22 legierten Grundrohrs und der Standard-Kohlenstoffstahlstutzen.

Tabelle 1: Chemische Zusammensetzung des ASTM A335 P22 legierten Stahlgrundrohrs (%)

Tabelle 2: Typische chemische Zusammensetzung von Kohlenstoffstahl (CS) Stutzen (%) (Hinweis: CS-Stutzen entsprechen typischerweise ASTM A105 oder gleichwertigen niedriglegierten Stahlstandards für optimale Schweißbarkeit)

Abmessungen und Toleranzbereich für P22 & CS Stutzenrohre

Wir fertigen nach internationalen Standards oder kundenspezifischen Zeichnungen. Unsere hochmodernen Maschinen gewährleisten eine präzise Maßkontrolle.

Tabelle 3: Standard-Spezifikationen und Fertigungstoleranzen

Leistungsvorteile von A335 P22 + Kohlenstoffstahl Stutzenrohren

Warum bevorzugen Ingenieure die Kombination aus A335 P22 Legierung + CS Stutzen für extreme Umgebungen?

• Überlegene Wärmeübertragung: Die CS-Stutzen erhöhen drastisch die äußere Oberfläche und maximieren so die Wärmeableitung und -rückgewinnung in Konvektionsbereichen.

• Anti-Fouling & Selbstreinigendes Design: Im Vergleich zu Hochflossen- oder extrudierten Rippenrohren sind Stutzenrohre hochgradig resistent gegen Ascheablagerungen und Rußbildung, was sie ideal für schmutzige Gasströme oder Schweröl macht.

• Hochtemperaturstabilität: Das A335 P22 Grundrohr behält seine strukturelle Festigkeit bei Temperaturen über 500 °C, während die starke ERW-Schweißnaht verhindert, dass sich die CS-Stutzen unter extremer thermischer Zyklisierung trennen.

• Kosteneffizienz: Die Kombination eines hochwertigen legierten Grundrohrs (P22) mit wirtschaftlichen Kohlenstoffstahl (CS) Stutzen bietet die perfekte Balance zwischen Premium-Leistung und Optimierung des Projektbudgets.

Detaillierte Anwendungsbereiche für A335 P22 Kohlenstoffstahl Stutzenrohre

Aufgrund ihrer robusten Konstruktion sind ASTM A335 P22 Stutzenrohre mit CS Stutzen die Standardwahl für die folgenden industriellen Anwendungen:

• Petrochemische Raffinerien: Konvektionsbereiche von befeuerten Öfen, Rohölöfen und Vakuumöfen.

• Energieerzeugung: Kraftwerkskessel, Economizer und Abwärmerückgewinnungsanlagen (WHRU).

• Chemische Verarbeitung: Gaskühler, Wärmetauscher für stark korrosive oder hochtemperaturige interne Flüssigkeiten.

• Stahl & Metallurgie: Rauchgaswärmerückgewinnungssysteme, bei denen schwere Staub- und Aschepartikel vorhanden sind.

Warum uns als Ihren Hersteller von P22 & CS Stutzenrohren wählen?

Als spezialisierter Hersteller mit jahrzehntelanger Exporterfahrung in industriellen Wärmeübertragungslösungen garantieren wir Wert und Zuverlässigkeit:

• Zertifizierte Qualität: Wir arbeiten nach strengen ISO 9001 und ASME Qualitätskontrollsystemen. Jedes A335 P22 Stutzenrohr durchläuft strenge Tests, einschließlich hydrostatischer Tests, Schweißzugtests und PMI (Positive Material Identification).

• Fortschrittliche Ausrüstung: Unsere automatisierten Widerstandsschweißlinien gewährleisten eine 100%ige Schweißnaht-Erfolgsquote mit perfekter Stutzen-Ausrichtung und minimalen Wärmeeinflusszonen (HAZ).

• Anpassungsexperten: Wir können die Stutzendichte, -höhe und -muster basierend auf Ihren spezifischen thermodynamischen Berechnungen anpassen.

• Exportfähige Verpackung: Um Oxidation oder Transportschäden zu vermeiden, werden alle Stutzenrohre mit Rostschutzöl beschichtet, Trockenmittel werden angebracht und sie werden sicher in begasten Holzkisten oder Stahlrahmen verpackt.

Bereit, die Effizienz Ihres Wärmetauschers zu verbessern? Senden Sie uns noch heute Ihre Zeichnungen oder technischenAnforderungen! Unser technischer Vertrieb wird Ihnen innerhalb von 24 Stunden ein wettbewerbsfähiges Angebot für Ihre ASTM A335 P22 Stutzenrohre mit Kohlenstoffstahlstutzen unterbreiten.
