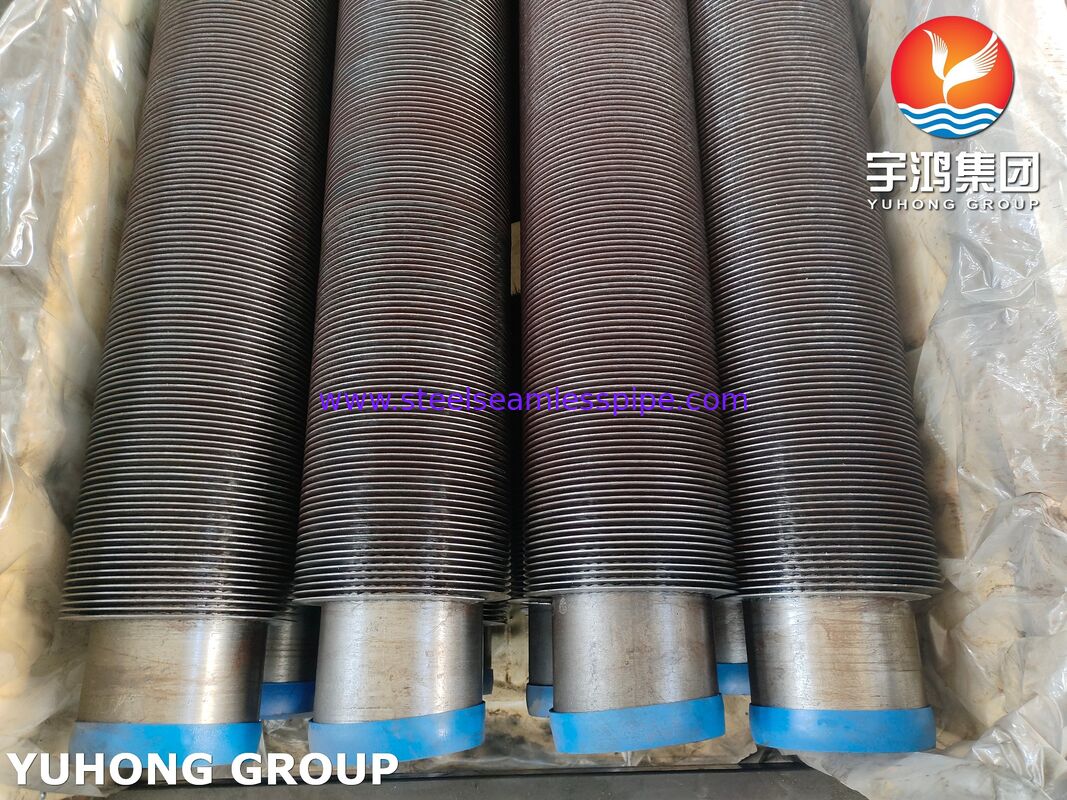

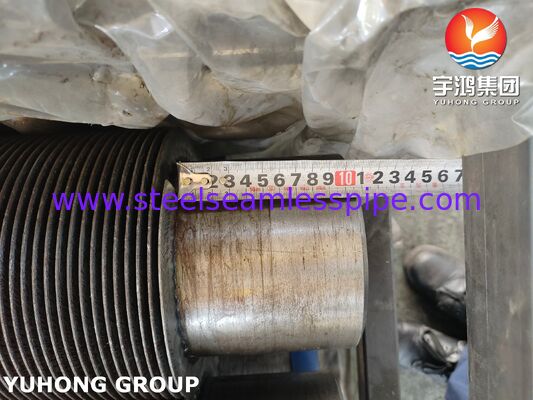

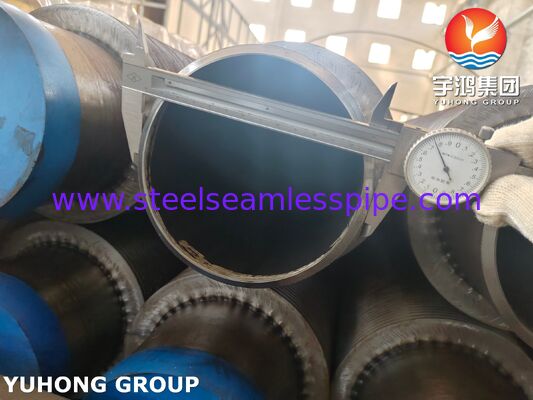

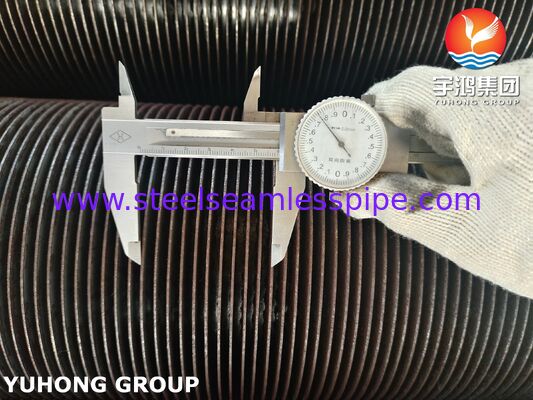

Spiralgeschweißte Rippenrohre mit A106-Basisrohr CS-Rippen für Wärmetauscher

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modellnummer:	HFW FIN TUBE

Zahlung und Versand AGB:

Min Bestellmenge:	10 Stück
Preis:	Verhandelbar
Verpackung Informationen:	Holzgehäuse mit Eisenrahmen
Lieferzeit:	Hängt von der Menge ab
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	1000 Tonnen pro Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (324)

Edelstahl-nahtloses Rohr (318)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (36)

Nadelröhre (149)

Flossenröhrchen (692)

Wärmetauscher (23)

Wärmetauscherrohr (456)

Wärmetauscher-Rohrbund (46)

Wärmetauscher-Rohrboden (122)

Wärmetauscherleitblech (39)

Luftkühler (10)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (59)

Edelstahl geschweißtes Rohr (127)

Nickel-Legierungs-Rohr (270)

Nickel-Legierungs-Rohr (95)

Kupferlegierungs-Rohr (247)

Legierter Stahl-Rohr (208)

Titanrohr (18)

helles getempertes Rohr (171)

Rauchrohr (151)

Stahlinstallation (852)

Stahlflansch (650)

Andere (404)

Teile für Verkleidungen (8)

Ausführliche Produkt-Beschreibung

Basisrohrmaterialstandard:

ASTM A106 Gr.B Nahtlos

Flossenbefestigungsmethode:

Hochfrequenzgeschweißt (HFW)

Maximale Betriebstemperatur:

400 ° C.

Bereich der Flossendichte:

150–250 Flossen pro Meter

Hervorheben:

Spiralgeschweißte Rippenrohre für Wärmetauscher

A106 Kohlenstoffstahl-Rippenrohre

CS-Rippenrohre mit Spiralnaht

Hochfrequenzgeschweißte Flossenröhren: ASTM A106 Kohlenstoffstahl-Basisröhrchen + Kohlenstoffstahl-Flossenröhren (CS)

1. Produktübersicht

Hochfrequenzgeschweißte (HFW) Flossenröhren aus ASTM A106 Gr.B-nahtlosem Kohlenstoffstahl

Basisrohre mit Kohlenstoffstahlflossen mit fortgeschrittener Festkörperschweißtechnik.Diese Schläuche

8-10-mal höhere Wärmeübertragungseffizienz gegenüber nackten Rohren, ideal für die WärmerückgewinnungSysteme,

Kessel und Prozessheizungen, die bei ≤ 400 °C arbeiten.

2. Fin Tube Struktur und Herstellungsprozess

Komponente	Material	Schlüsselprozess
Basisröhre	ASTM A106 Gr.B	Nahtlos kalt gezogen, OD 25,4-114,3 mm
Flossen	Kohlenstoffstahl (CS)	Hochfrequenzschweißen (2.000 Hz), ohne Füllstoff
Anleihequalität	Metallurgische Fusion	100% Ultraschall getestet, Scherfestigkeit ≥35MPa

3. Chemische Zusammensetzung (ASTM-Normen)

Das Ausgangsrohr (A106 Gr.B):

Elemente	C	In	P (max)	S (max)	- Ja.
%	≤ 030	0.29-1.06	0.035	0.035	≥ 010

Flossen (SPHC aus Kohlenstoffstahl):

Elemente	C (max)	Mn (maximal)	P (max)	S (max)	Al (min)
%	0.12	0.50	0.040	0.040	0.020

4. Kritische Abmessungen und Toleranzen

Parameter	Bereich/Toleranz	Standards
Basisröhre OD	25.4 - 219 mm (± 0,15 mm)	ASTM A106
Flossenhöhe (H)	5 - 30 mm (± 0,5 mm)	Hochschulstandards
Flossendicke (T)	0.8 - 3,0 mm (± 0,1 mm)	Gewohnheit
Flossenhöhe	4 bis 25 (± 0,2)	ASME B36.10M
Maximale Länge	24 Meter (Gleichheit ≤ 1 mm/m)	Gewohnheit

5Leistungsvorteile

✅ Wärmeübertragungskoeffizient: 45-65 W/m2K (gegenüber 5-8 W/m2K für nackte Rohre)

✅ Korrosionsbeständigkeit: Zink-/Aluminierungsbeschichtung optional für saure Umgebungen

✅ Nenndruck: bis zu 15 MPa bei 350°C (konform ASME B31.1)

✅ Dauer der thermischen Müdigkeit: > 10.000 Zyklen (pro ASTM E606)

6. Anwendungsbezogene Lösungen

Industrie	Anwendungsfall	Beispiel für eine Röhrekonfiguration
Kraftwerke	Verteiler, Luftvorheizer	OD 50,8 mm + 16 mm Flossen @ 197 FPM
Petrochemie	Prozessgasheizgeräte, Reaktoren	OD 76,2 mm + 19 mm Flossen @ 230 FPM
Klimatisierung	Heizflüssigkeitsheizgeräte, Entfeuchtungsgeräte	OD 38,1 mm + 12,7 mm Flossen @ 180 FPM
Rückgewinnung von Abwärme	Abgaskessel (≤ 550°C)	Aluminierte Beschichtung + 25,4 mm Flossen

7Warum wählen Sie unsere HFW Flossenröhren?

Mehr als 15 Jahre Erfahrung: Mehr als 200 Projekte in 30 Ländern

Zertifizierungen: ISO 9001, ASME Abschnitt VIII, PED 2014/68/EU

Custom Engineering: Flossendichte/Trägergeschwindigkeit optimiert nach Flüssigkeitsdynamik

Qualitätssicherung:
- Prüfungen der Wirbelströmung an Basisrohren
- 3D-Lasermessung für die Geometrie der Flossen
- Hydrostatische Prüfung bei 1,5x Konstruktionsdruck

8. Technischer Support und Lieferung

Gestaltungshilfe: CFD-Simulation für eine optimale Flossenanordnung

Vorlaufzeit: 25-35 Tage für Standardgrößen (MOQ: 500 Meter)

Verpackung: VCI-beschichtete Holzkisten für den Seeverkehr
