ASTM A335 P9 GEZAHNTE LAMELLE für Ölraffinerie-Kondensator

Produktdetails:

Herkunftsort:	CHINA
Markenname:	YUHONG
Zertifizierung:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Modellnummer:	ASTM A335 P9

Zahlung und Versand AGB:

Min Bestellmenge:	500 kg
Preis:	Verhandelbar
Verpackung Informationen:	Falte-hölzerner Fall/Eisen-Kasten/Bündel mit Plastikkappe
Lieferzeit:	10-90 Tage
Zahlungsbedingungen:	L/c, t/t
Versorgungsmaterial-Fähigkeit:	Nach Anfrage des Kunden

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (308)

Edelstahl-nahtloses Rohr (297)

Duplexedelstahl-Rohr (132)

Duplexedelstahl-Rohr (33)

Nadelröhre (134)

Flossenröhrchen (672)

Wärmetauscher (20)

Wärmetauscherrohr (443)

Wärmetauscher-Rohrbund (40)

Wärmetauscher-Rohrboden (117)

Wärmetauscherleitblech (37)

Luftkühler (9)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (58)

Edelstahl geschweißtes Rohr (120)

Nickel-Legierungs-Rohr (266)

Nickel-Legierungs-Rohr (92)

Kupferlegierungs-Rohr (240)

Legierter Stahl-Rohr (204)

Titanrohr (15)

helles getempertes Rohr (155)

Rauchrohr (151)

Stahlinstallation (826)

Stahlflansch (615)

Andere (401)

Teile für Verkleidungen (7)

Ausführliche Produkt-Beschreibung

Standard:	ASTM A335	Flossenmaterial:	P9
Rohrgröße:	16 - 219 mm	Finnentyp:	1 bis 7 Flossen pro Zoll
finPitch:	2.1 - 5 mm
Hervorheben:	ASTM A335 P9 Zernflossenröhre , Lamellenrohr für Ölraffinerie-Kondensatoren , Gezahntes Lamellenrohr für Kondensatoren

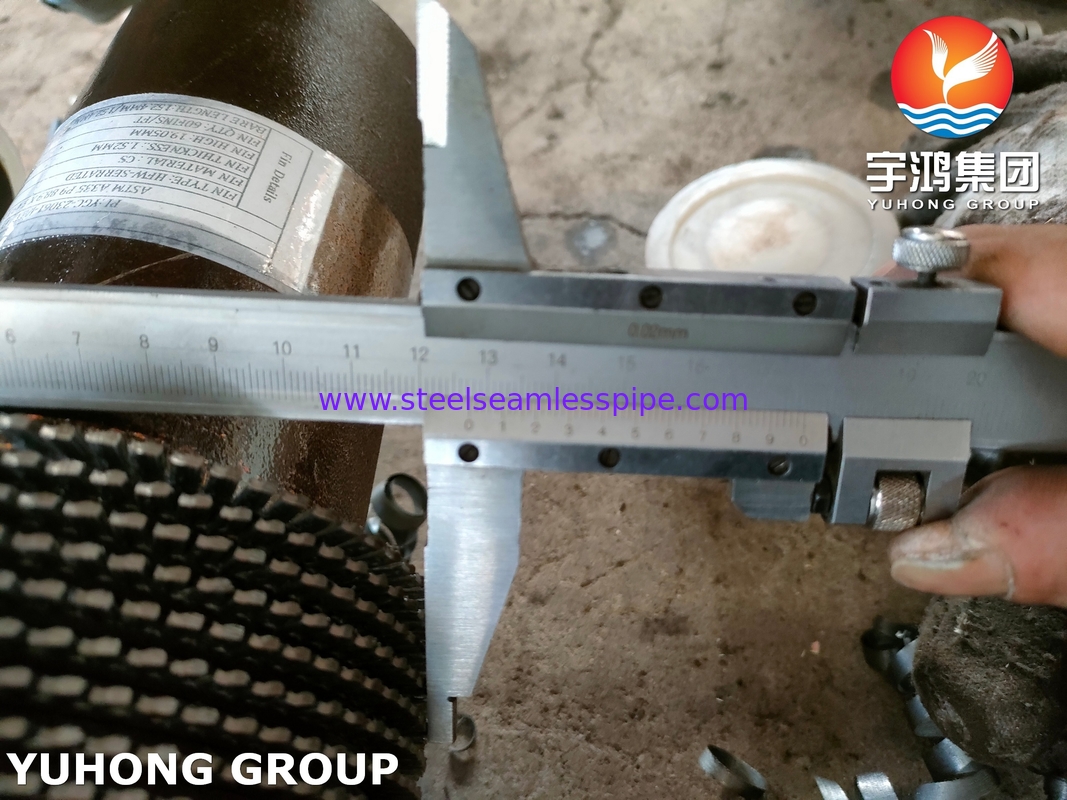

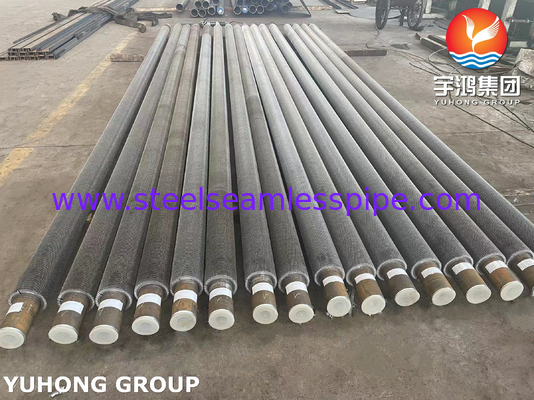

ASTM A335 P9 SERRATED FIN TUBE für Ölraffinerie-Kondensator

1. Einführung in das Material ASTM A335 P9

ASTM A335 P9 ist ein Chrom-Molybdän-legierter Stahl, der häufig in Hochtemperatur- und Hochdruckanwendungen eingesetzt wird. Er ist bekannt für seine ausgezeichnete Festigkeit, Korrosionsbeständigkeit und Fähigkeit, thermischen und mechanischen Belastungen standzuhalten. Hauptmerkmale von ASTM A335 P9 sind:

Materialzusammensetzung:
- Chrom (Cr): 8,0-10,0%
- Molybdän (Mo): 0,90-1,10%
- Kohlenstoff (C), Mangan (Mn), Silizium (Si), Phosphor (P), Schwefel (S) und andere.
Anwendungen:
- Kraftwerke
- Kessel
- Wärmetauscher
- Petrochemische und chemische Industrie
Vorteile:
- Hohe Beständigkeit gegen Oxidation und Zunderbildung bei erhöhten Temperaturen.
- Ausgezeichnete Festigkeit und Kriechbeständigkeit.
- Hervorragende Schweißbarkeit und Bearbeitbarkeit.

2. Was ist ein geripptes Rippenrohr?

Ein geripptes Rippenrohr ist eine Art von Wärmeübertragungsrohr mit erweiterter Oberfläche, das zur Verbesserung der Wärmeübertragungseffizienz entwickelt wurde. Es besteht aus Rippen, die an der Außenfläche eines Basisrohrs angebracht sind. Das gezahnte oder gekerbte Design der Rippen vergrößert die Oberfläche und fördert Turbulenzen in der Fluidströmung, wodurch die Wärmeübertragungsleistung erheblich verbessert wird.

Hauptmerkmale von gerippten Rippenrohren:
- Erhöhte Wärmeleitfähigkeit durch vergrößerte Oberfläche.
- Reduzierte Verschmutzung und Ablagerungen durch das gezahnte Design.
- Kompaktes und leichtes Design für eine effiziente Installation.
Anwendungen:
- Luftgekühlte Wärmetauscher
- Gaskühler
- Economizer
- Öl- und Gasverarbeitungseinheiten

3. ASTM A335 P9 geripptes Rippenrohr

ASTM A335 P9 gerippte Rippenrohre kombinieren die überlegenen Eigenschaften des Basismaterials (P9-legierter Stahl) mit den verbesserten Wärmeübertragungseigenschaften von gerippten Rippen. Diese Kombination macht sie ideal für anspruchsvolle Wärmeübertragungsanwendungen in Hochtemperatur- und Hochdruckumgebungen.

Herstellungsverfahren:
- Basisrohrherstellung: Das Basisrohr wird aus ASTM A335 P9-legiertem Stahl hergestellt, was eine hohe Festigkeit und Beständigkeit gegen thermische Belastungen gewährleistet.
- Rippenbefestigung: Gerippte Rippen, typischerweise aus ähnlichen oder kompatiblen Materialien, werden spiralförmig auf das Basisrohr gewickelt und sicher befestigt. Die Befestigung kann durch Techniken wie Hochfrequenzschweißen oder mechanisches Wickeln erfolgen.
- Rippenverzahnung: Die Rippen sind gezahnt (gekerbt), um Turbulenzen in der Fluidströmung zu erhöhen, was die Wärmeübertragungseffizienz verbessert.

Spezifikationen:
- Material:
  - Basisrohr: ASTM A335 P9
  - Rippen: Kohlenstoffstahl, Edelstahl oder legierter Stahl
- Rohrabmessungen:
  - Außendurchmesser (AD): Gemäß den Konstruktionsanforderungen (üblicherweise zwischen 1" und 8")
  - Wandstärke: Gemäß ASTM A335 P9-Standards
- Rippenabmessungen:
  - Rippenhöhe: Typischerweise 5 mm - 15 mm
  - Rippenabstand: 2 mm - 10 mm
  - Rippenstärke: 0,5 mm - 1,5 mm
- Betriebsbedingungen:
  - Temperatur: Bis zu 600–650°C (abhängig von der Materialauswahl)
  - Druck: Geeignet für Hochdrucksysteme

4. Vorteile von ASTM A335 P9 gerippten Rippenrohren

Hoher thermischer Wirkungsgrad: Das gezahnte Design fördert Turbulenzen in der Fluidströmung und verbessert die Wärmeübertragungsraten.
Haltbarkeit: Das P9-legierte Stahlbasisrohr bietet eine außergewöhnliche Beständigkeit gegen hohe Temperaturen, Oxidation und thermische Belastungen.
Korrosionsbeständigkeit: Chrom und Molybdän in P9 erhöhen die Beständigkeit gegen Korrosion und Zunderbildung.
Energieeinsparung: Eine verbesserte Wärmeübertragungseffizienz reduziert den Energieverbrauch und die Betriebskosten.
Anpassung: Gerippte Rippen können an spezifische Abmessungen, Abstände und Dicken angepasst werden, um den Anwendungsanforderungen gerecht zu werden.

5. Anwendungen von ASTM A335 P9 gerippten Rippenrohren

Stromerzeugung:
- Dampfkessel
- Economizer
- Wärmerückgewinnungsdampferzeuger (HRSGs)
Petrochemie und Raffinerie:
- Luftgekühlte Wärmetauscher
- Prozessheizer
- Gaskühler
Öl und Gas:
- Offshore-Plattformen
- Gasverarbeitungsanlagen
- LNG-Terminals
Chemische Verarbeitung:
- Wärmetauscher in chemischen Reaktoren
- Kondensatoren und Verdampfer

6. Qualitätsstandards und -prüfung

Um Zuverlässigkeit und Leistung zu gewährleisten, werden ASTM A335 P9 gerippte Rippenrohre gemäß strengen Qualitätsstandards hergestellt und geprüft, einschließlich:

Materialprüfung:
- Analyse der chemischen Zusammensetzung
- Prüfung der mechanischen Eigenschaften (Zugfestigkeit, Härte usw.)
Zerstörungsfreie Prüfung (ZfP):
- Ultraschallprüfung
- Röntgenprüfung
- Wirbelstromprüfung
Dimensionskontrolle:
- Überprüfung der Rohr- und Rippenabmessungen
- Integrität der Rippenbefestigung
Betriebsprüfung:
- Prüfung der thermischen Leistung
- Bewertung der Korrosionsbeständigkeit

7. Fazit

ASTM A335 P9 gerippte Rippenrohre sind eine wesentliche Komponente in modernen Wärmeübertragungsanwendungen und bieten unübertroffene Leistung in Hochtemperatur- und Hochdruckumgebungen. Ihre Kombination aus Haltbarkeit, Effizienz und Anpassung macht sie zu einer bevorzugten Wahl in Branchen wie Stromerzeugung, Öl und Gas sowie Petrochemie. Durch die Auswahl von ASTM A335 P9 gerippten Rippenrohren können Unternehmen eine verbesserte Energieeffizienz, reduzierte Kosten und zuverlässige Leistung über lange Lebensdauern erzielen.
