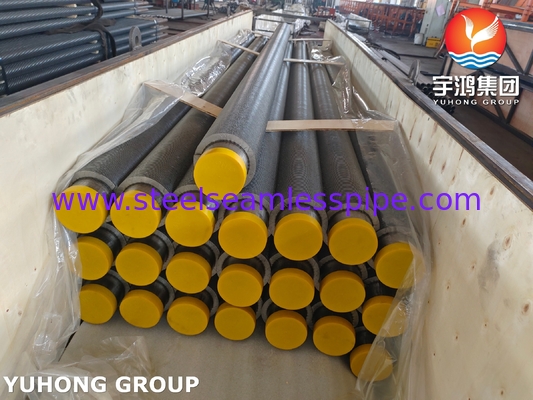

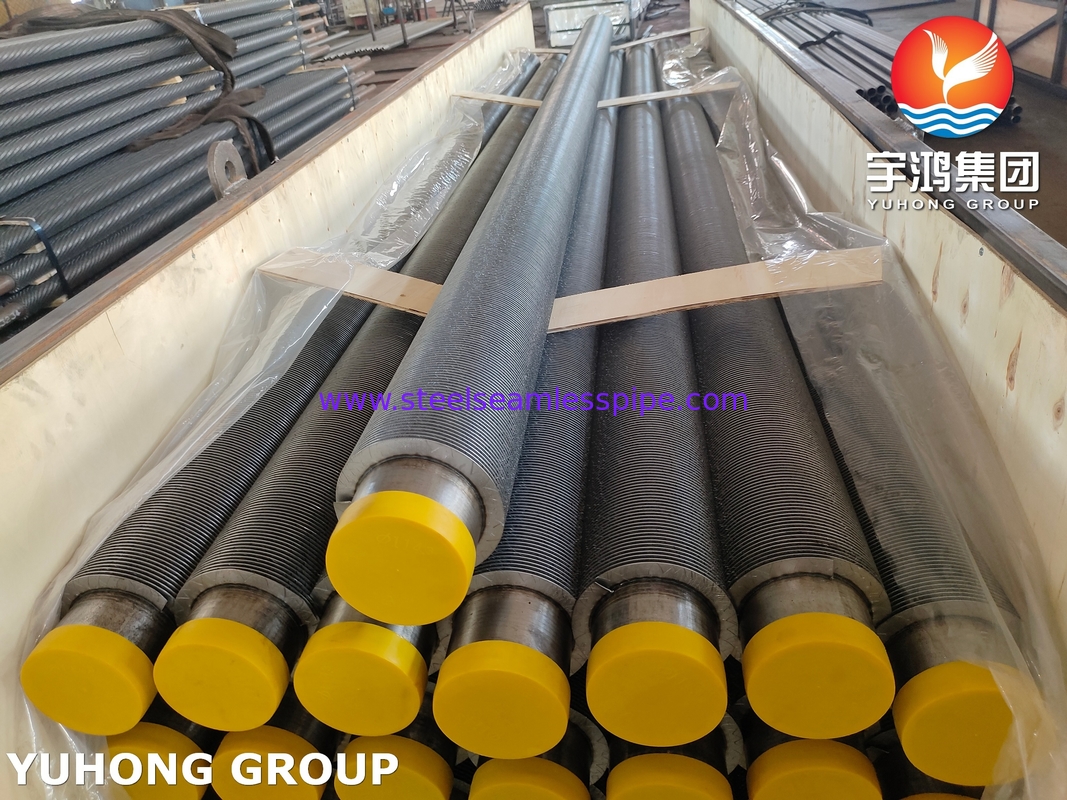

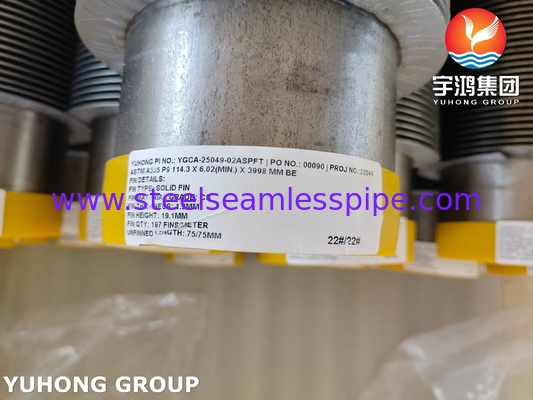

Was ist ASTM A335 P9 Vollflossenrohr?
Basismaterial des Rohrs: ASTM A335 P9:
ASTM A335 P9 ist eine Chrom-Molybdän-Stahllegierung, die für ihre Hochtemperaturfestigkeit und Oxidationsbeständigkeit bekannt ist.
Es wird häufig in der Energieerzeugung, der Petrochemie und in Raffinerien eingesetzt, wo ein Betrieb bei erhöhten Temperaturen erforderlich ist.
Dieses Material bietet eine gute Beständigkeit gegen Schwefelkorrosion und strukturelle Stabilität unter hoher thermischer Belastung.
Was ist ein Flossenrohr?
P9-Legierung weist eine ausgezeichnete Schweißbarkeit und Formbarkeit auf, wodurch sie sich für die Herstellung von Wärmetauscherkomponenten eignet.
Vollflossenrohre sind Integralflossenrohre, bei denen die Flossen direkt aus dem Rohrmaterial geformt oder durch einen robusten Prozess wie Extrusion oder Schweißen fest angebracht werden. Sie sind für einen effizienten Wärmeübergang in anspruchsvollen Umgebungen konzipiert, einschließlich Hochtemperatur- und Hochdruckbedingungen, die üblicherweise in Kesseln, Heizungen und Prozessgaskühlern auftreten.
Flossenrohrtypen und Materialspezifikationen:
Größenreferenz für verschiedene Arten von Flossenrohren
| Typ | Beschreibung | Basisrohr | Flossenspezifikation (mm) |

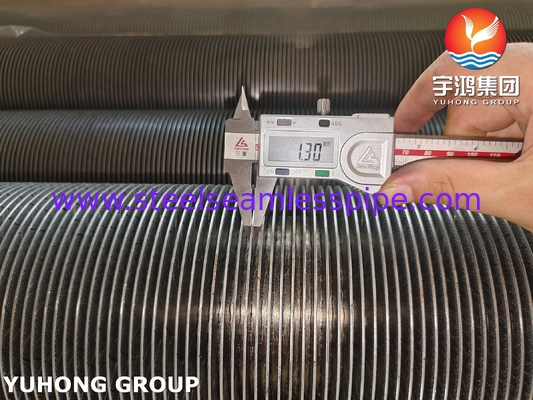

| Außendurchmesser (mm) | Flossenabstand | Flossenhöhe | Flossenstärke |
| Eingebettet | G-Typ Flossenrohr | 16-63 | 2.1-5 | <17 | ~0.4 |
| Extrudiert | Einzelmetall kombiniertes Metall | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| Niedriges Flossenrohr T-Typ Flossenrohr | 10-38 | 0.6-2 | <1.6 | ~0.3 |
| Bambusrohr Wellrohr | 16-51 | 8-30 | <2.5 | / |
| Gewickelt | l/kl/ll Typ Flossenrohr | 16-63 | 2.1-5 | <17 | ~0.4 |
| String | String Flossenrohr | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U-Typ | U-Typ Rohr | 16-38 | / | / | / |
| Schweißen | HF-geschweißtes Flossenrohr | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH Typ Flossenrohr | 25-63 | 8-30 | <200 | 1.5-3.5 |
| Bolzenflossenrohr | 25-219 | 8-30 | 5-35 | φ5-20 |
Chemische Zusammensetzung (%)
| P9 Chemische Zusammensetzung(%) |
| Element | C | Si | Cr | Mn | P | Mo | S |
| Bereich | ≤0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-1.10 | ≤0.025 |
Mechanische Eigenschaften
| ASTM A335 P9Mechanische Eigenschaften |
| Zugfestigkeit | Streckgrenze | Härte | Dehnung |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
Äquivalentes Material von P9
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
Anwendungen von ASTM A335 P9 HFW Vollflossenrohr
1. Wärmerückgewinnungssysteme in Raffinerien und Chemiewerken
2. Kessel- und Überhitzerelemente in Wärmekraftwerken
3. Prozessgasheizungen und -kühler
4. Luftvorwärmer und Economizer
5. Hochtemperatur-Flossenrohr-Wärmetauscher in Schwefelrückgewinnungsanlagen
Wettbewerbsvorteile
1. Hochwertiges nahtloses Basisrohr, das Zuverlässigkeit unter Druck gewährleistet
2. Flossen sind integral hergestellt oder mit voller Durchdringung verschweißt, um einen hervorragenden Wärmeübergang und mechanische Festigkeit zu gewährleisten
3. Betrieb bei Temperaturen bis zu 600 °C möglich
4. Kundenspezifische technische Unterstützung zur Leistungsoptimierung für spezifische Anwendungen
5. Volle Übereinstimmung mit ASME-, ASTM- und kundenspezifischen Standards
