ASTM A106 Gr.B Kohlenstoffstahl U-Bogen HFW Soild Rippenrohr für Dieselmotor-Abgas-Economizer

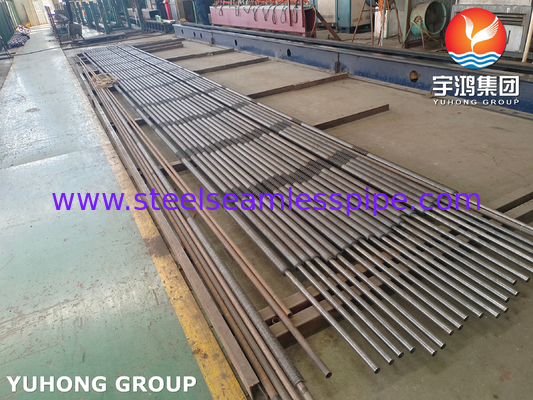

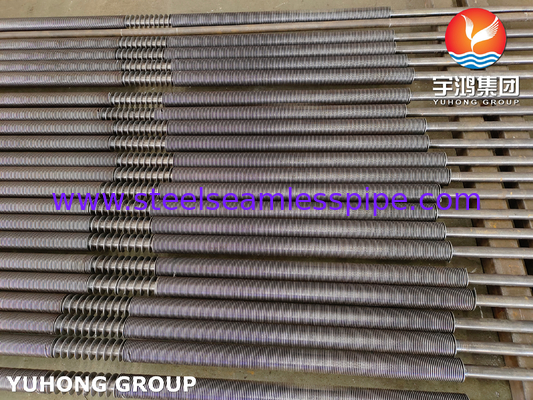

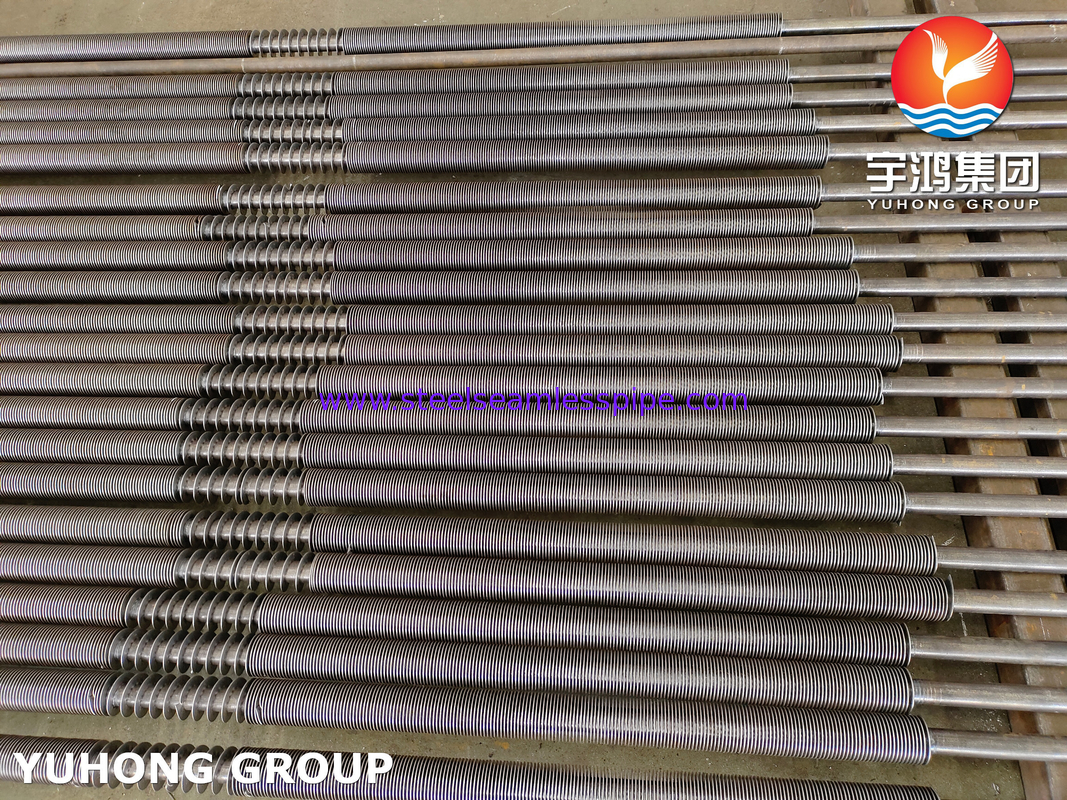

U-Bogen-Rippenrohre aus Kohlenstoffstahl A106 Gr.B sind hocheffiziente Wärmeübertragungselemente. Das Basistube besteht aus Kohlenstoffstahl ASTM A106 Grade B. Externe Rippen werden spiralförmig am Basistube angebracht, um dessen äußere Oberfläche deutlich zu vergrößern. Hochfrequenter Strom erzeugt Haut- und Näheffekte, wodurch an den Kontaktpunkten zwischen dem Basistube und dem Rippenmaterial sofort hohe Hitze erzeugt wird, wodurch diese unter Druck schmelzen und verschmelzen.

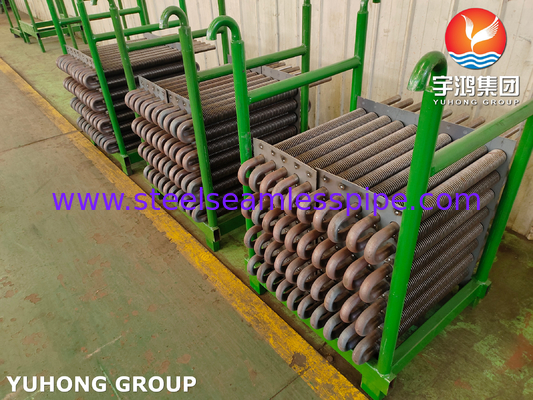

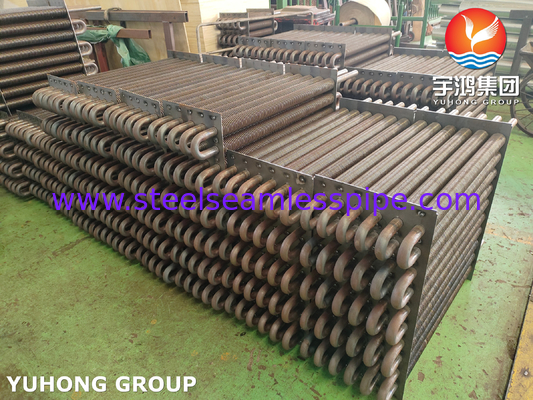

Die Rippenrohre werden in eine enge "U"-Form gebogen.
ASME SA / ASTM A106 GR.B Kohlenstoffstahl Nahtlose Rohre & Rohre Chemische Zusammensetzung :
| Chemische Zusammensetzung (%) |
| Güte |
C(Max) |
Mn |
Si(Min) |
Cu(Max) |
Ni(Max) |
Cr(Max) |
Mo(Max) |
V(Max) |
P(Max) |
S(Max) |
| B |
0.3 |
0.29~1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
A 106 Grade B SMLS Rohre und Rohre Mechanische Eigenschaften:
| Mechanische Eigenschaften: |
| Güte |
Zugfestigkeit (Mpa), Min. |
Streckgrenze (Mpa), Min. |
| B |
415 |
240 |
Soild
Verfahren: Der Stahlstreifen wird in einem glatten Zustand in die Hochfrequenz-Schweißmaschine eingespeist. Unter Hochfrequenzstrom und Druck schmilzt und verschweißt die glatte Wurzel des Streifens sofort mit der Oberfläche des Basistubes.
Vorteile:
Das Verfahren ist ausgereift, effizient und der Mainstream auf dem Markt.
Optimale Wärmeleitfähigkeit wird erreicht, da die Schweißzone durchgehend und vollständig ist.
Geeignet für Basistubes verschiedener Spezifikationen, einschließlich dünnwandiger Rohre.
Verzahnt
Stanzen: Gleichmäßige Verzahnungen werden an der Wurzel des Rippenstreifens ausgestanzt.
Rillen: Flache Spiralrillen werden in die Oberfläche des Basistubes vorgerollt.
Einsetzen und Schweißen: Der verzahnte Rippenstreifen wird in die Rillen gewickelt und gepresst, wodurch sich die Zähne plastisch verformen und in das Basistube eingebettet werden. Anschließend wird Hochfrequenzschweißen durchgeführt. Das Schweißen erfolgt nicht nur an der Wurzel der Rippe, sondern auch in den Lücken zwischen den Zähnen und dem Basistube.
Vorteile:
Selbst wenn es winzige Bereiche mit unvollständigen Schweißnähten gibt, bieten die mechanisch ineinandergreifenden Zähne eine hohe Auszugsfestigkeit, wodurch das Risiko eines Gesamtversagens erheblich reduziert wird.
Hervorragende Ermüdungsbeständigkeit: Die mechanisch ineinandergreifende Struktur widersteht effektiv wechselnden thermischen Belastungen, die durch häufiges Starten und Stoppen und plötzliche Temperaturschwankungen verursacht werden, und verhindert ermüdungsbedingte Rissbildung an den Rippenwurzeln.
Anwendung
Wärmerückgewinnungsdampferzeuger (HRSGs): Wird in Economizern oder Verdampferabschnitten verwendet, um Wärme aus dem Abgas von Gasturbinen zurückzugewinnen.
Luftvorwärmer: Verwenden heiße Rauchgase, um die Verbrennungsluft des Kessels zu erwärmen.
Rippenrohrkessel: Wird verwendet, um die Rohre innerhalb des Kessels zu erzeugen.
Prozessgasheizer/Kühler: Wird in der petrochemischen und Raffinerieindustrie verwendet.
Thermoölheizer: Verwenden Thermoöl als rohrseitiges Fluid, um Luft oder andere Gase zu erhitzen.
Dieselmotor-Abgas-Economizer.
