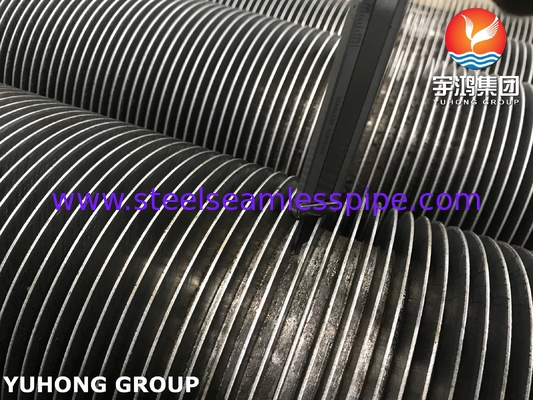

ASTM A213 T9 legierte Stahlrohre mit HFW-Lamellen für die Wärme- und Kernkrafterzeugung
Allgemeine Spezifikationen HFW-Lamellenrohre
Grundrohr/-rohr Außendurchmesser: 15,88-219,1 mm
Lamellenhöhe: 5-50 mm
Lamellendicke: 0,8-3,0 mm
Lamellenabstand: nach Kundenwunsch.
Enden: Glatte Enden, abgeschrägte Enden
Kein Lamellenbereich auf beiden Seiten: nach Kundenwunsch
Grundrohre für HFW-Lamellenrohre sind in der Regel: CS / SS / AS; im Allgemeinen ist das Material der Lamellen das gleiche wie das Material der Rohre
Details des ASME SA213 Rohrs K90941
ASME SA213 nahtlose ferritische und austenitische Stahlrohre für Kessel, Überhitzer und Wärmetauscher, bezeichnet als Güten T5, TP304 usw. Verwendet für Kessel, Überhitzer, Wärmetauscher oder Kondensatorrohre und andere Anwendungen.
Chemische Zusammensetzung (%)
| Güte |
C |
Mn |
P |
Su |
Si |
Cr |
Mo |
| T9 |
0,15 |
0,30-0,60 |
0,025 |
0,025 |
0,25-1,00 |
8,00-10,00 |
0,90-1,00 |
Mechanische Eigenschaften
| Güte |
Zugfestigkeit, min |
Streckgrenze (0,2 % Dehnung, min) |
Dehnung |
Brinell/Vickers |
Rockwell |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
Betroffene verwandte Industrien
1. Stromerzeugung
Lamellenrohre in Kesseln, Dampferzeugern mit Wärmerückgewinnung (HRSG) und Economizern zur Verbesserung der Wärmeaustauscheffizienz in Wärme- und Kernkraftwerken.
2. Petrochemie & Ölraffination
Lamellenrohre in Heizungen, Reformern und Wärmerückgewinnungssystemen, um hohen Temperaturen und korrosiven Umgebungen standzuhalten.
3. HLK & Kältetechnik
Teil von Luftkühlern, Heizkörpern und Kondensatoren für kommerzielle und industrielle Klimaanlagen.
4. Industrielle Prozesswärme
verwendet in Trocknungssystemen, Öfen und chemischen Reaktoren, wo eine gleichmäßige Wärmeverteilung entscheidend ist.
5. Marine & Offshore
Lamellenrohre in Wärmetauschern und Entsalzungseinheiten an Bord von Schiffen aufgrund ihrer Haltbarkeit unter Salzwasserbedingungen.
6. Abfallverwertung & Umweltkontrolle
wichtige Komponenten in der Rauchgasbehandlung, Abgasrückgewinnung und Verbrennungssystemen zur Reduzierung von Emissionen.
Anlagenkapazität
Für HFW-Lamellenrohre, mit 4 Produktionslinien. Die Länge der beiden Produktionslinien zur Herstellung von Lamellenrohren beträgt weniger als 25 Meter, die beiden anderen können 30 Meter erreichen.
Spezifikationen für verschiedene Arten von Lamellenrohren
| Typ |
Beschreibung |
Grundrohr |
Lamellenspezifikation (mm) |
| Außendurchmesser (mm) |
Lamellenabstand |
Lamellenhöhe |
Lamellendicke |
| Eingebettet |
G-Typ Lamellenrohr |
16-63 |
2,1~5 |
<17 |
~0,4 |
| Extrudiert |
Einzelmetall kombiniertes Metall |
8-51 |
1,6~10 |
<17 |
0,2-0,4 |
| Niedriges Lamellenrohr T-Typ Lamellenrohr |
10-38 |
0,6~2 |
<1,6 |
~0,3 |
| Bambusrohr Wellrohr |
16-51 |
8,0~30 |
<2,5 |
/ |
| Gewickelt |
l/kl/ll Typ Lamellenrohr |
16-63 |
2,1~5 |
<17 |
~0,4 |
| String |
String Lamellenrohr |
25-38 |
2,1-3,5 |
<20 |
0,2-0,5 |
| U-Typ |
U-Typ Rohr |
16-38 |
/ |
/ |
/ |
| Schweißen |
HF-Schweiß-Lamellenrohr |
16-219 |
3~25 |
5~30 |
0,8-3 |
| H/HH Typ Lamellenrohr |
25-63 |
8~30 |
<200 |
1,5-3,5 |
| Bolzen-Lamellenrohr |
25-219 |
8~30 |
5~35 |
φ5-20 |
Grundrohr / Rohr :
1. Edelstahl: ASME SA213/ASTM A213, ASME SA249/A249 ,ASME SA312/A312
2. Duplex/Super-Duplex-Stahl: ASME SA789/A789 , ASME SA790/A790
3. Kohlenstoffstahl: ASME SA106/ASTM A106 , ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4. legierter Stahl: ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5. Nickellegierungsstahl: Hestalloy / Inconel / Reines Nickel / NS-Legierung / Kupferlegierungsstahl
Lamellenmaterial:Legierter Stahl, Edelstahl, Kohlenstoffstahl
