Massiv-Beripptes Rohr ASTM A335 P9 Rippenmaterial CS Wärmerückgewinnungs-Dampferzeuger

Massive Rippenrohr ASTM A335 P9 Rippenmaterial CS Wärmerückgewinnungs-Dampferzeuger

Materialspezifikationen

 Basisrohr (ASTM A335 P9):

 Chrom-Molybdän (Cr-Mo) legierter Stahl mit guter Hochtemperaturfestigkeit und Korrosionsbeständigkeit.

 Zusammensetzung: ~9% Cr, ~1% Mo, ausgeglichen mit Fe.

 Häufige Anwendungen: Kraftwerke, Raffinerien, Hochtemperatur-/Druckanwendungen (bis zu ~650°C/1200°F).

Rippenrohrkonstruktion

• Typ: Massives Rippenrohr (Rippen werden an das Basisrohr geschweißt oder integral extrudiert).
• Rippenbefestigungsmethoden:
• Hochfrequenzschweißen (HFW): Am häufigsten für CS-Rippen auf Legierungsrohren.
• Extrudierte Rippen: Basisrohrmaterial wird verformt, um Rippen zu erzeugen (selten für P9 aufgrund der Härte).
• Rippenabmessungen:

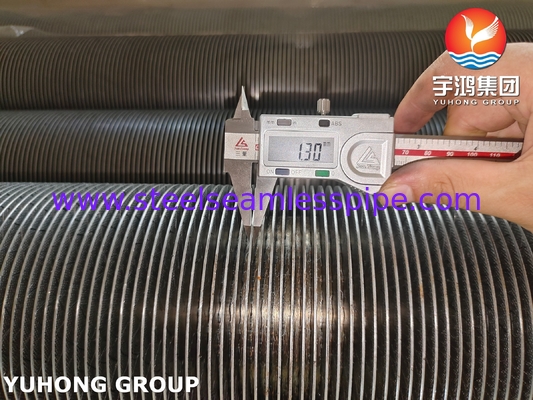

• Höhe: 5–16 mm (typisch).
• Dichte: 5–11 Rippen pro Zoll (FPI), abhängig vom Wärmeübertragungsbedarf.

Leistungsbetrachtungen

Wärmeleitfähigkeit: CS-Rippen haben eine geringere Wärmeübertragungseffizienz als Aluminiumrippen, sind aber stärker.

Temperaturgrenzen:

P9-Rohr: Bis zu 650°C (1200°F).

CS-Rippen: Max. ~400°C (750°F); darüber hinaus tritt Oxidation/Versprödung auf.

Korrosionsbeständigkeit:

P9 widersteht Oxidation/Sulfidierung; CS-Rippen benötigen möglicherweise Beschichtungen (z. B. Verzinken, Aluminieren) in korrosiven Umgebungen.

Anwendungen:

- Wärmetauscher: Kessel, Economizer, Lufterhitzer.

- Prozessindustrien: Raffinerien, petrochemische Anlagen (für Hochtemperatur-Gas-/Flüssigkeitsströme).

- Stromerzeugung: Abwärmerückgewinnungssysteme.

Spezifikationen:
