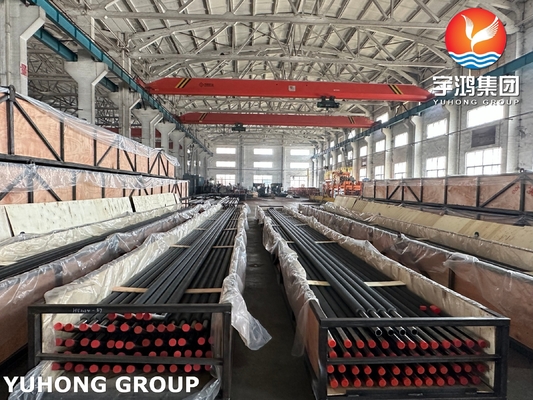

ASME SA213 T22 Zernflosse mit Rohr für Wärmetauscher und Luftkühler

ASME SA213 T22 Zusammensetzung des Grundrohrs

Material des Rohrkerns - SA312 T22 (Beklärung und Berichtigung):

• SA312: Diese ASME-Spezifikation deckt nahtlose und geschweißte austenitische Rohre aus rostfreiem Stahl ab, die für Hochtemperatur- und allgemeine Korrosionsdienste bestimmt sind.
• T22: Dies ist keine in SA312 genannte Klasse. SA312-Klassen sind wie TP304, TP316, TP321 usw. (Edelstahl).
• "T22" Verwechslung: T22 bezieht sich auf einen niedrig legierten Stahl (2,25% Chrom - 1% Molybdän).

ASME SA213 T22: Für nahtlose Ferrit- und Austenit-Legierungs-Stahlkessel, Überhitzer und Wärmetauscher.

ASME SA335 P22: Für nahtlose Ferrit-Legierungsstahlrohr für den Hochtemperaturdienst.

• Schlussfolgerung: Das Rohrmaterial ist mit ziemlicher Sicherheit SA213 T22 (wenn es sich um ein Rohr handelt) oder SA335 P22 (wenn es sich um ein Rohr handelt).und Oxidationsbeständigkeit bis etwa 1050°F (565°C)Es ist kein Edelstahl.

Flossenart - gezackte Flossen:

• Struktur: Die gezackten Flossen beginnen als eine kontinuierliche spiralförmige Flosse (wie eine "L" oder "LL"-Fussflosse), die sich in regelmäßigen Abständen entlang der Flosshöhe auf das Grundrohr wickelt.Kleine Abschnitte sind senkrecht zur Flossenlänge herausgeschnitten oder "eingehauen".
• Wichtiges visuelles Merkmal: Anstatt ein glattes, durchgehendes Streifen zu sein, hat die Flosse eine Reihe kleiner, regelmäßiger Lücken oder Einbrüche entlang ihres Randes, wodurch ein "gezackertes" Erscheinungsbild (wie eine Sägeblatt) entsteht.
• Zweck der Zersplitterungen:

Verbesserte Wärmeübertragung: Die Zähne stören die Grenzschichtbildung des über die Flossen fließenden Flüssiges (in der Regel Gas wie Luft oder Rauchgas).Aufschlag der Laminarsubschicht und erhebliche Verbesserung der Wärmeübertragungswirksamkeit im Vergleich zu einfachen Flossen.

Verringertes Gewicht und Material: Das entfernte Material reduziert das Gesamtgewicht und die Kosten im Vergleich zu einer gleichwertigen festen Flosse leicht.

• Kompromisse:

Leicht höherer Druckverlust: Die erhöhte Turbulenz erhöht auch den Widerstand gegen den Flüssigkeitsfluss (Druckverlust) über den Rohrbund.

Verunreinigungspotenzial: Die Kerben sind manchmal anfälliger für Partikel in schmutzigen Gasströmen im Vergleich zu einfachen Flossen, allerdings weniger anfällig als gepolsterte Flossen.

Kombinierte Beschreibung - SA213 T22 Rohr mit gezackten Flossen:

• Kern: Ein nahtloses Rohr, hergestellt nach ASME SA213 T22 Spezifikationen, aus 2,25Cr-1Mo Niedriglegierstahl.
• Flosse: eine spiralförmige Flosse, die mechanisch an der äußeren Oberfläche des Rohres gebunden ist (in der Regel mit Spannungswunde und Fuß).Schaffung des gezackten Kantenprofils.

SA213 T22 Zernflossenröhre Anwendung:

• Kraftwerke Dampferzeuger zur Wärmerückgewinnung (HRSGs): Ökonomizer, Verdampfer, Überheizer, Wiederaufheizer, maximieren die Wärmeabnahme aus Abgasen.Kohlen-/Gasboiler Ökonomizer-Abschnitte (Vorheizung von Zufuhrwasser)
• Petrochemie/Raffinerien: Prozessheizungen/Ofen, thermische Oxidatoren/Verbrennungsanlagen Abfallwärmekessel
• Industrieheizkessel Abwärmekessel, die Wärme aus Öfen, Gasturbinen oder chemischen Verfahren zurückgewinnen
• Zement/Stahl Vorwärmer und Kühlgeräte Wärmerückgewinnung aus den Abgasen des Ofens/Kühler
