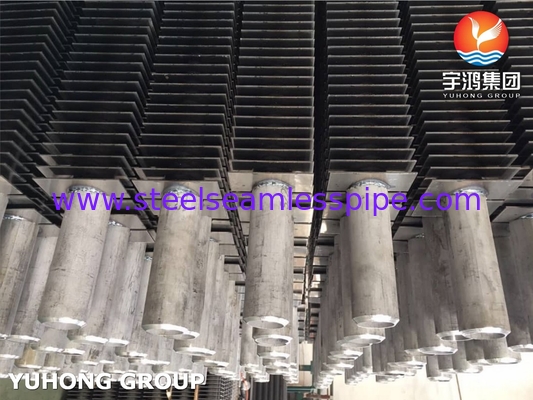

Wärmetauscher aus Edelstahl H-förmigem Flachrohr A312 TP304L TP316L
Die H-förmige Flossenröhre ist ein spezialisierter Wärmeaustauschkomponent, der zur Steigerung der thermischen Effizienz in verschiedenen industriellen Anwendungen entwickelt wurde.Seine einzigartige H-förmige Flossenkonfiguration (die im Querschnitt dem Buchstaben "H" ähnelt) erhöht die Wärmeübertragungsfläche und verbessert gleichzeitig die Strukturstabilität.
Was ist das Merkmal eines H-förmigen Flossenrohrs?

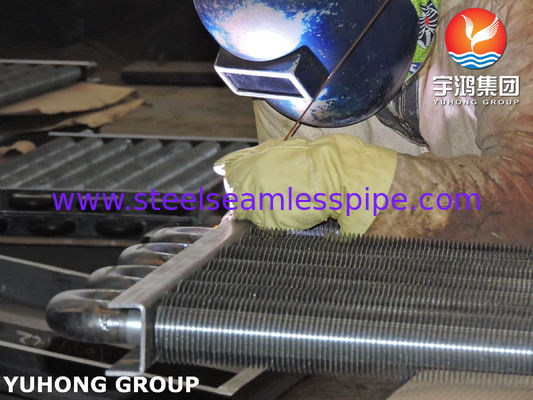

- Die Flosse wird in zwei symmetrische Halbstücke aufgeteilt. Die Rohrwand wird von beiden Seiten nach unten gedrückt und mit Widerstandsschweißen an der Rohrwand geschweißt, wobei eine gewisse Lücke in der Mitte bleibt;

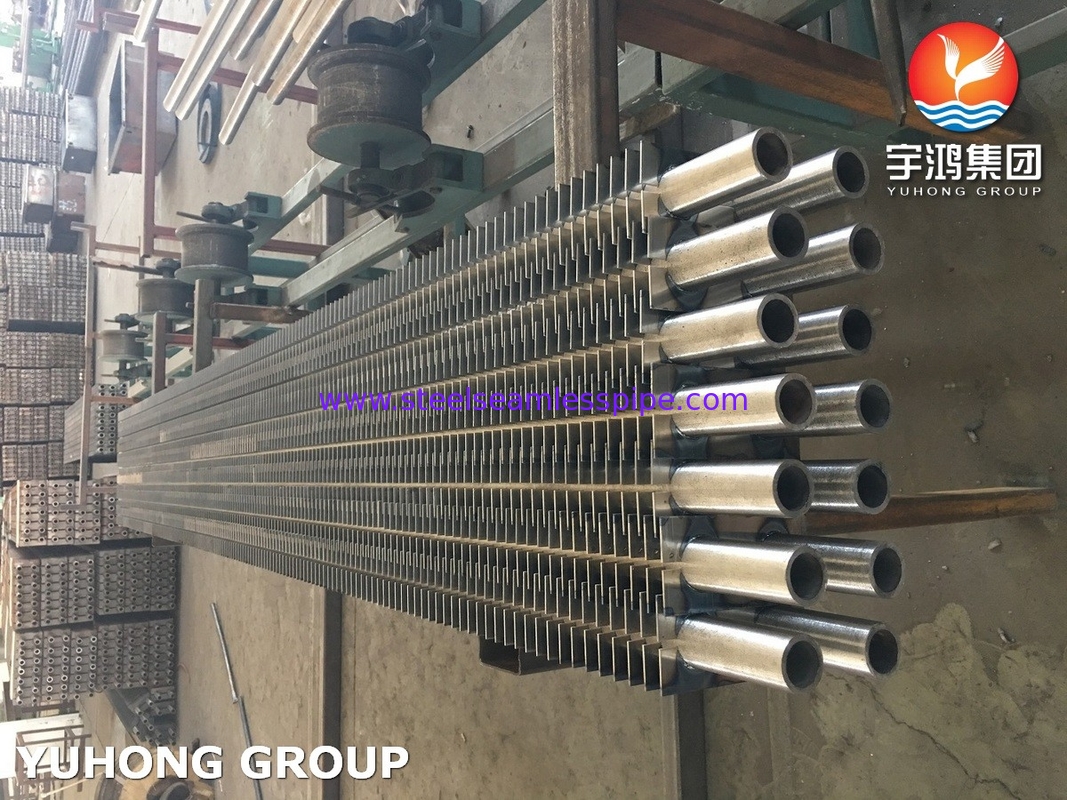

- Zwei kreisförmige Schläuche können sich eine Gruppe von Flossen teilen, die als doppelrohrige H-förmige Flossen bezeichnet werden, oder eine einzelne H-förmige Schläuche kann in der Mitte platziert werden;

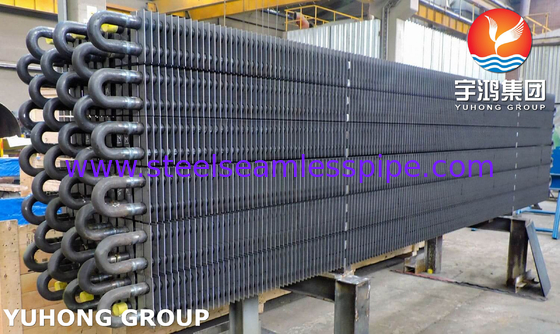

- Der Wärmetauscher, der aus H-Typenflossenröhren besteht, ist eng angeordnet und die Rohrbündel ordnungsgemäß angeordnet.
- Die Flossen sind parallel und unabhängig voneinander, und es gibt keinen Einfluss von Helixwinkel, so dass es leicht ist, Asche zu entfernen.
Anwendungen von H-förmigen Flossenröhren
1. Abwärmerückgewinnungssysteme
- In Kesseln, Ökonomizern und Luftvorheizern zur Wärmerückgewinnung aus Rauchgasen verwendet, wodurch die Energieeffizienz in Kraftwerken und industriellen Prozessen verbessert wird.
2. Kraftwerksboiler
- Verbessert die Wärmeübertragung in Kohle-, Gas- und Biomasseboilern und verringert so den Kraftstoffverbrauch und die Emissionen.
3Chemische und petrochemische Industrie
- in **Wärmetauschern, Reformern und Reaktoren** eingesetzt, wo hohe Temperaturen und korrosive Umgebungen dauerhafte Wärmeübertragungsoberflächen erfordern.
4Stahl- und Metallurgiebetriebe
- in Rekuperatoren und Wärmetauschern zur Rückgewinnung von Abwärme aus Öfen und Abgasen verwendet.
5. Marine und Offshore-Anwendungen
- geeignet für Abgaskessel in Schiffen, bei denen eine kompakte und effiziente Wärmeübertragung von entscheidender Bedeutung ist.
6. Klimaanlage und Kühlung
- Gelegentlich in großen Wärmerückgewinnungsventilatoren (HRV) und industriellen Kühlern verwendet.
Vorteile von H-förmigen Flossenröhren
- Hohe Wärmeübertragungseffizienz: Die H-Form erzeugt Turbulenzen und verbessert die konvektive Wärmeübertragung
- Reduzierte Verschmutzung und Rußablagerung Die Konstruktion minimiert die Ansammlung von Asche und Partikeln, die in Rauchgasanwendungen üblich sind.
- Strukturelle Festigkeit: Steiferes als Spiral- oder einfache Flossenröhren, wodurch Vibrationen und Verschleiß reduziert werden.
- Kompakte Konstruktion Ermöglicht einen höheren Wärmeaustausch in einem kleineren Fußabdruck im Vergleich zu glatten Rohren.
- Korrosionsbeständigkeit
H-förmige Flossenröhren eignen sich ideal für Umgebungen mit hoher Temperatur, hohem Schmutz und hoher Korrosion, was sie zu einer bevorzugten Wahl bei der Stromerzeugung, der Rückgewinnung von Abwärme und in der Schwerindustrie macht.Sie sind so konzipiert, dass sie eine ausgewogene thermische Leistung aufweisen., Haltbarkeit und Wartungsleistung.
Spezifikation der Flossenröhre
| Das Produkt |
TYPE |
NAME |
Material für leere Röhren |
FIN-Material |
|
Wärmetauscher
Flossen
Schlauch
|
Eingebettet |
G-TYPE Finnröhrchen |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Aluminium |
| Ausgestoßen |
Einzelmetall gemischtes Metall |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Kupfer, ALUMINIUM |
|
Niedrigflossenröhrchen
T-TYPE Flossenröhre
|
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
/ |
|
BAMBOU TUBE
mit einer Breite von mehr als 20 mm
|
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
/ |
| WUND |
L/KL/LL-TYPE Finnröhre |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Kupfer, Aluminium |
| String |
Stringfin-Rohr |
Aluminium, Kupfer, Kohlenstoffstahl, Edelstahl |
Aluminium, Kupfer, Kohlenstoffstahl, Edelstahl |
| U-TYPE |
U-TYPE-Rohr |
Kohlenstoffstahl, Kupfer, Edelstahl |
/ |
| Schweißen |
HF-Schweißflossenröhrchen |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
| U-TYPE |
H/HH TYPE FIN TUBE |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
| Schweißen |
FIN-TÜBEN mit Schlauchfläche |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
