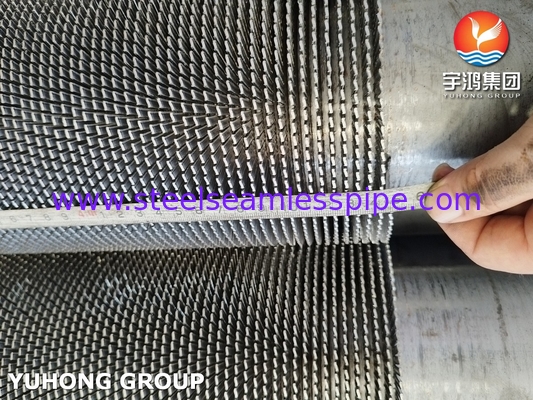

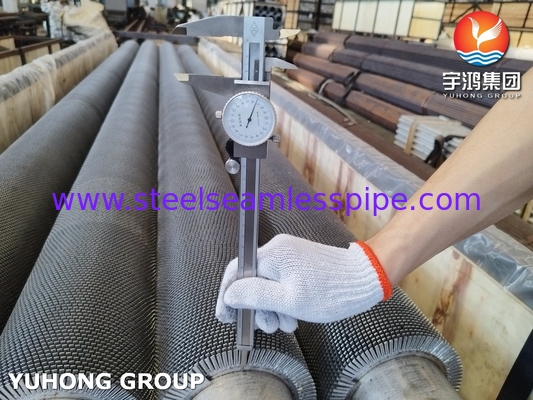

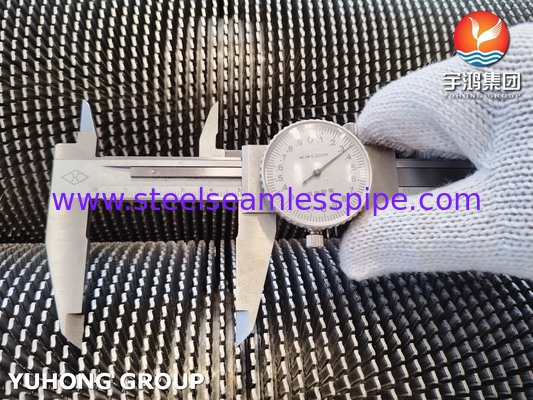

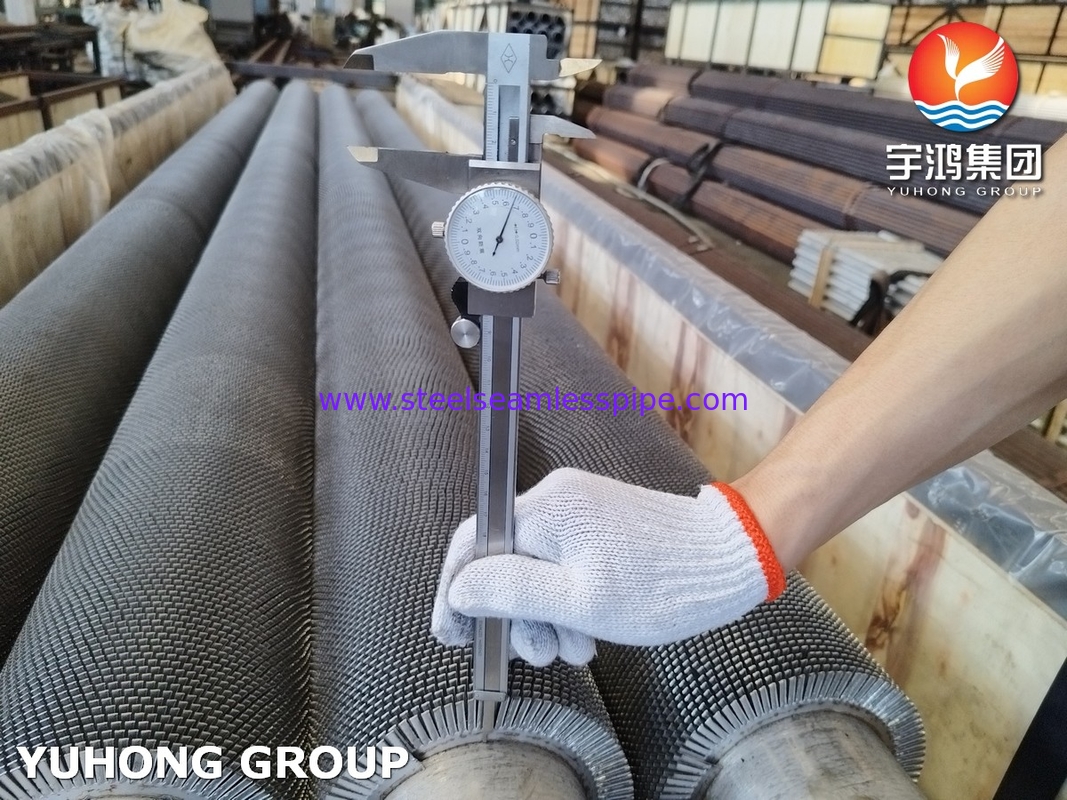

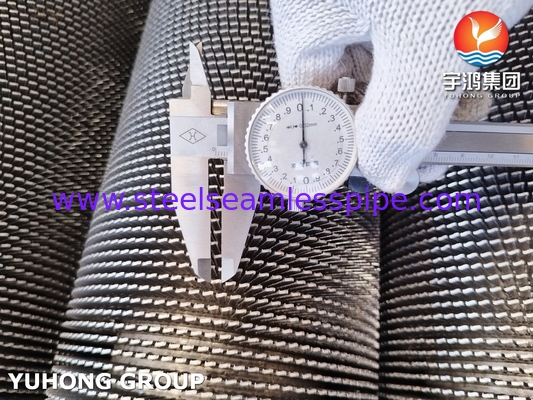

ASTM A312 TP304H Zernflossenröhre für Kessel und Überhitzer

ASTM A312 TP304H Zernflossenröhre umfassender Überblick

Materialbeschreibung (ASTM A312 TP304H):

ASTM A312: Norm für nahtlose/geschweißte austenitische Rohre aus rostfreiem Stahl, die in hochtemperaturen und korrosiven Umgebungen verwendet werden.

TP304H: Eine Klasse innerhalb von A312, die "Type 304 High Carbon" bezeichnet. Die Zusammensetzung umfasst 18% Cr, 8% Ni und 0,04~0,10% C. Der erhöhte Kohlenstoff erhöht die Kriechfestigkeit bei hohen Temperaturen,Ideal für Anwendungen über 525°C.

Konstruktionsmerkmale (Zierflossenröhre):

Flossenstruktur: Gezackte Flossen vergrößern die Oberfläche und stören die Flüssigkeitsgrenzschichten, was die Turbulenz und Wärmeübertragungseffizienz im Vergleich zu glatten Flossen erhöht.

Herstellung: Flossen werden typischerweise auf das Basisrohr geschweißt, extrudiert oder bearbeitet, wobei während oder nach der Flachbefestigung Zähne gebildet werden.

Anwendungen:

Häufig in Industriezweigen, die einen effizienten Wärmeaustausch unter rauen Bedingungen erfordern: Stromerzeugung (Kessel, Superheizungen), petrochemische Anlagen, Raffinerien und HVAC-Systeme.

Geeignet für Hochtemperaturdienste wie Dampferzeugung, Abgassysteme und Wärmerückgewinnungseinheiten.

Vorteile:

Erweiterte Wärmeübertragung: Zersplitterungen verbessern die thermische Leistung um bis zu 30% gegenüber einfachen Flossen.

Langlebigkeit: Die Korrosionsbeständigkeit und die Hochtemperaturfestigkeit von TP304H sorgen für eine lange Lebensdauer in aggressiven Umgebungen.

Reduzierte Verunreinigung: Turbulenzen durch Zähne können die Partikelablagerung verringern.

Erwägungen:

Druckverlust: Erhöhte Turbulenzen können den Druckverlust des Systems erhöhen und die Pumpkosten beeinträchtigen.

Kosten: Höhere Material- und Herstellungskosten im Vergleich zu nicht zernförmigen oder minderwertigen Rohren.

Wartung: Regelmäßige Kontrollen auf Flossenintegrität, Korrosion und Verstopfungen sind unerlässlich.

Installation und Kompatibilität:

Kompatibel mit Schweißen und Standardarmaturen; Sicherstellung der Kompatibilität mit der Flüssigkeitschemie (z. B. Chloridbelastungsrisiken für 304H).

Die Konstruktion sollte die thermische Ausdehnung und die mechanische Belastung berücksichtigen, um eine Ablösung der Flossen zu verhindern.

Schlussfolgerung: ASTM A312 TP304H gezackte Flossenröhren sind für eine hocheffiziente Wärmeübertragung in anspruchsvollen Umgebungen optimiert, wodurch Leistungssteigerungen mit Betriebskosten ausgeglichen werden.Bei der Auswahl sollte der Umwelt Priorität eingeräumt werden, thermische Anforderungen und Lebenszykluswartung.
