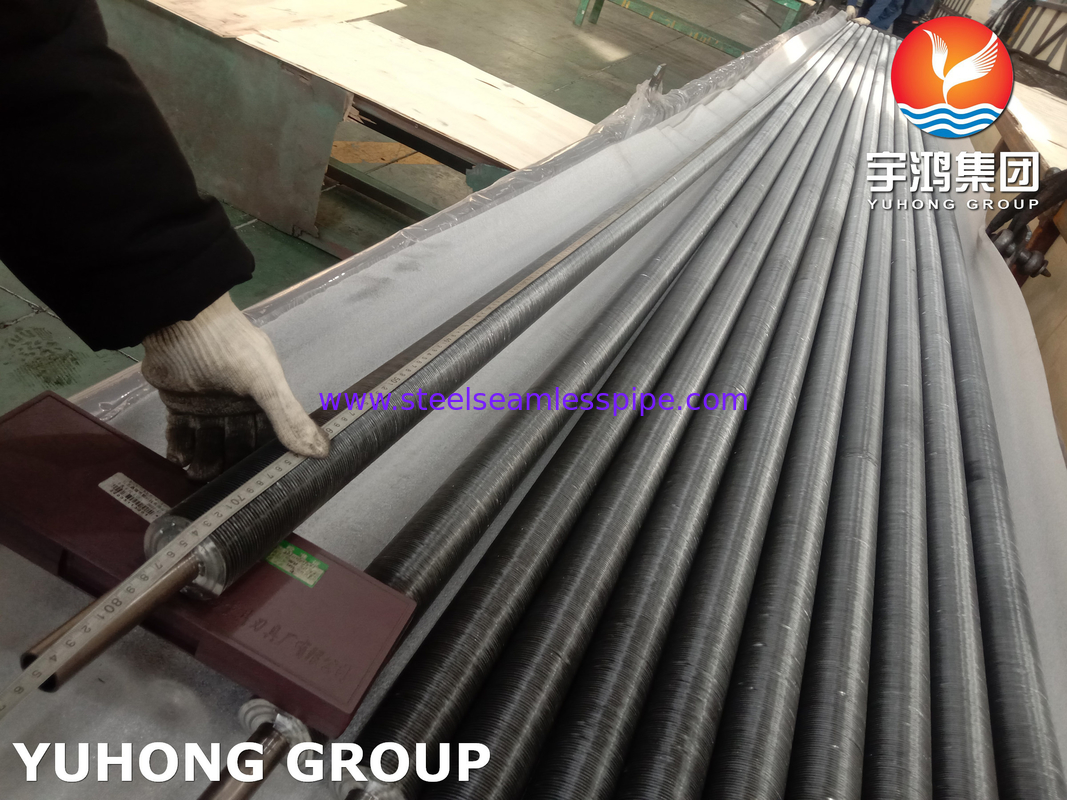

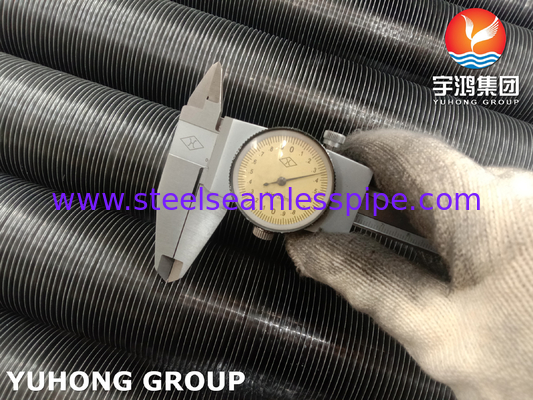

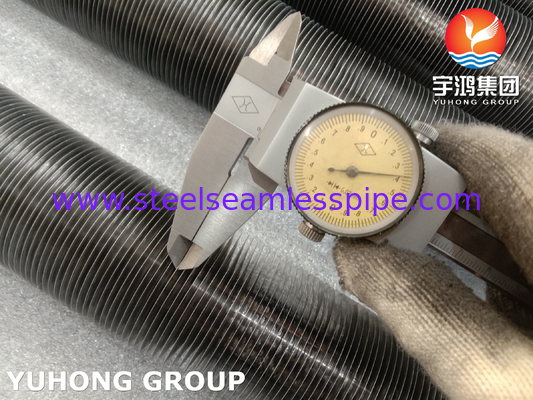

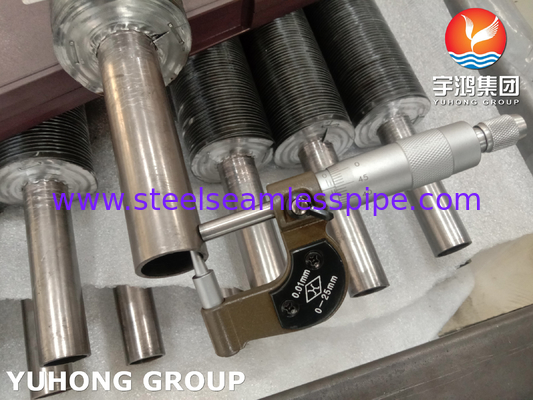

ASME SB163 N04400 Eingebettete Flossenröhre mit Aluminiumflossen für Luftkühler und Gas-Reboiler

1. Grundrohrmaterial: Monel 400 (UNS N04400)

Zusammensetzung:

• Nickel (Ni): 63 ∼ 67%

• Kupfer (Cu): 28­34%

• Eisen (Fe): ≤ 2,0%

• Mangan (Mn): ≤ 2,0%

• Kohlenstoff (C): ≤ 0,3%

• Schwefel (S): ≤ 0,024%

Mechanische Eigenschaften:

• Zugfestigkeit: 550-780 MPa
• Ausfallfestigkeit: 240-550 MPa
• Verlängerung: 35-50% (bei 50 mm Spannweite)
• Härte: 70 ‰ 90 HRB (Rockwell B)

Temperaturgrenzwerte:

• Dauerbetrieb: bis zu 600°C
• Niedertemperaturanwendung: Beibehält die Duktilität bis -200°C.

Korrosionsbeständigkeit:

• Widerstandsfähig gegen chloridinduzierte Spannungskorrosion (SCC), Pitting und Spaltkorrosion.
• Kompatibel mit Schwefelsäure (< 50% Konzentration), Salzsäure (< 20%), Fluorwassersäure und Alkalien.

2. Flossenmaterial: Aluminium (Al)

• Hohe Wärmeleitfähigkeit: Die überlegene Wärmeübertragungseffizienz von Aluminium erhöht die Gesamthitze.
• Leichtgewicht: Reduziert das Gesamtgewicht der Baugruppe, wobei die strukturelle Integrität erhalten bleibt.
• Kostenwirksamkeit: Bietet ein ausgewogenes Verhältnis zwischen Leistung und Erschwinglichkeit im Vergleich zu exotischen Legierungen.
• Korrosionsbeständigkeit: bildet auf natürliche Weise eine schützende Oxidschicht, die für moderate Umgebungen geeignet ist (wenn sie mit Monel 400 kombiniert wird, erweitert sie ihre Anwendbarkeit auf härtere Bedingungen).

3. Konstruktionsmerkmale

• Eingebettete Flossen-Technologie: Aluminiumflossen werden durch mechanische oder hydraulische Ausdehnung fest an das Monel 400-Basisrohr gebunden, um einen optimalen thermischen Kontakt und eine optimale Haltbarkeit zu gewährleisten.
• Anpassung: Erhältlich in verschiedenen Flossendichten, Höhen und Rohrlängen, um spezifische Wärmeübertragungsanforderungen zu erfüllen.
• Anwendungsflexibilität: Geeignet für Wärmeaustauschgeräte, Kondensatoren, Kessel und Kühlsysteme in Industriezweigen wie Petrochemie, Stromerzeugung und Meerestechnik.

4. Anwendung

• Meeres- und Offshore-Systeme
• Wärmetauscher von Entsalzungsanlagen
• Schwefelsäure (H2SO4) Kühlgeräte
• Reboiler für Sauergas (H2S)
• Dampfkondensatoren in Geothermieanlagen
• Rückgewinnung von Abwärme aus Rauchgasen
• Ammoniak (NH3) Verdampfer
• Wärmerückgewinnungsventilatoren (HRV)

5. Vorteile

Langlebigkeit: Monel 400 widersteht Pitting, Spaltkorrosion und Spannungskorrosion.

Effizienz: Aluminiumflossen maximieren die Oberfläche und ermöglichen eine schnelle Wärmeableitung.

Anpassungsfähigkeit: Wirkt zuverlässig bei extremen Temperaturen und korrosiven Medien.
