ASTM A335 P11 HFW Zernförmiges Flachrohr für HRSG-Wärmerückgewinnungssystem

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	ISO , PED, API , CE
Modellnummer:	HFW-SERRATED FIN TUBE (Hochfrequenzschraubschraubschraubschraubschraubschraubschrauber)

Zahlung und Versand AGB:

Min Bestellmenge:	1pc
Preis:	0~ 10000 usd
Verpackung Informationen:	Faltenholzetui
Lieferzeit:	15--45days
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	50000m/month

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (277)

Edelstahl-nahtloses Rohr (269)

Duplexedelstahl-Rohr (128)

Duplexedelstahl-Rohr (27)

Nadelröhre (86)

Flossenröhrchen (596)

Wärmetauscher (10)

Wärmetauscherrohr (419)

Wärmetauscher-Rohrbund (37)

Wärmetauscher-Rohrboden (117)

Wärmetauscherleitblech (35)

Luftkühler (7)

Druckbehälter (2)

Edelstahl geschweißtes Rohr (57)

Edelstahl geschweißtes Rohr (113)

Nickel-Legierungs-Rohr (258)

Nickel-Legierungs-Rohr (75)

Kupferlegierungs-Rohr (210)

Legierter Stahl-Rohr (173)

Titanrohr (9)

helles getempertes Rohr (153)

Rauchrohr (138)

Stahlinstallation (784)

Stahlflansch (574)

Andere (384)

Ausführliche Produkt-Beschreibung

Größe des Basisrohrs:	4 Zoll x Sch40s x 5020 mm	Basisrohrmaterial:	ASTM A335 P11
Flossenmaterial:	Stahl mit Kohlenstoffgehalt 11	Flossenart:	HFW Flossenröhre
Flossenhöhe:	25.4 mm	Flossenstärke:	1.27mm
Flossenhöhe:	5 Flossen	Anwendung:	HRSG, Dampfwärmerückgewinnungssystem, Ökonomizer
Hervorheben:	P11 Flossenröhre , ASTM A335 Flossenröhre , HFW-Rippenrohr

ASTM A335 P11 HFW gezackter Flachrohr für HRSG-Wärmerückgewinnungssystem

Zu unseren fortschrittlichen Produkten zähltASTM A335 P11 HFW gezackter Flachrohr, speziell für Dampferzeuger zur Wärmerückgewinnung (HRSG) und andere leistungsstarke Wärmerückgewinnungssysteme entwickelt.Dieses Produkt ist so konzipiert, dass es den strengen Anforderungen von Hochtemperatur- und Hochdruckumgebungen entspricht, die eine optimale Wärmeübertragungseffizienz und Haltbarkeit gewährleistet.

Chemische Zusammensetzung von ASTM A335 P11

(Quelle: ASTM A335-22, Tabelle 1)

Elemente	Zusammensetzung (%)
Kohlenstoff (C)	0.05 015
Mangan (Mn)	0.30 und 0.60
Fosfor (P)	≤ 0025
Schwefel (S)	≤ 0025
Silizium (Si)	0.50 1.00
Chrom (Cr)	1.00 150
Molybdän (Mo)	0.44 und 0.65

Die Legierungselemente, insbesondereChrom (Cr)undMolybdän (Mo), bietet eine hervorragende Beständigkeit gegen Oxidation, thermische Erschöpfung und Korrosion und eignet sich somit für Hochtemperaturumgebungen.

Mechanische Eigenschaften von ASTM A335 P11

(Quelle: ASTM A335-22, Tabelle 2)

Eigentum	Wert
Zugfestigkeit	≥ 415 MPa (60,200 psi)
Leistungsstärke	≥ 205 MPa (30.000 psi)
Verlängerung	≥ 30%
Härte	≤ 163 HB

Prüfungen der Basisrohre (ASTM A335)

(Quelle: ASTM A335-22, Abschnitt 11)

Hydrostatische Prüfung:
Jedes Grundrohr wird einer hydrostatischen Prüfung unterzogen, um seine Fähigkeit zu überprüfen, bestimmten Druck ohne Leckage standzuhalten.
Nichtzerstörungsfähige Prüfung (NDT):
- Ultraschall- oder Röntgenuntersuchungen werden durchgeführt, um innere und oberflächliche Defekte zu erkennen.
Dimensionelle Prüfung:
- Der Außendurchmesser, die Wandstärke und die Länge werden gemessen, um sicherzustellen, dass die angegebenen Toleranzen eingehalten werden.

Fertiggestellte Flachrohrprüfungen

Flossenbindungstest (Quelle: ASME SA803, Abschnitt 9.2):
- Es wird eine Abschleppprüfung durchgeführt, um die mechanische Bindungsfestigkeit zwischen den Flossen und dem Grundrohr zu überprüfen.
- Die zulässige Flossenziehfestigkeit beträgt ≥ 80% der Zugfestigkeit des Flossenmaterials.
Sichtprüfung (Quelle: ASME SA803, Abschnitt 10):
- Die Oberfläche wird auf sichtbare Mängel wie nicht gebundene Flossen, Schweißfehler oder Verformungen des Grundrohrs untersucht.

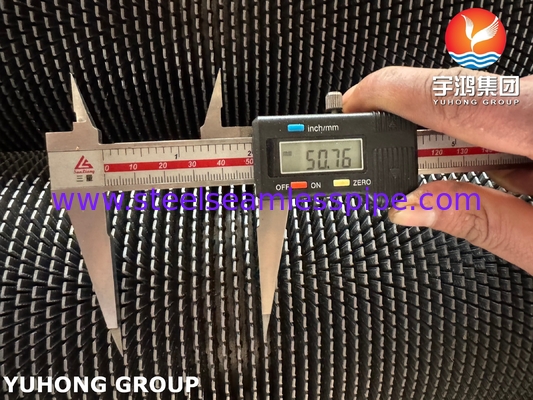

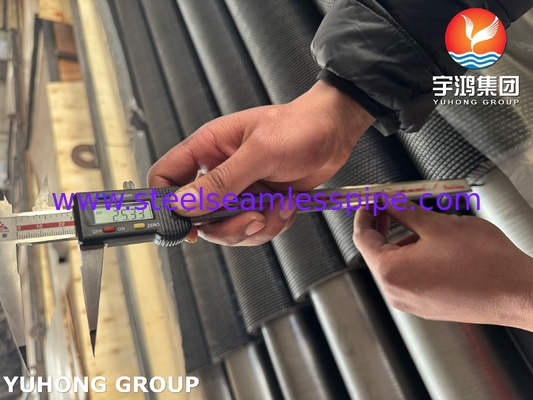

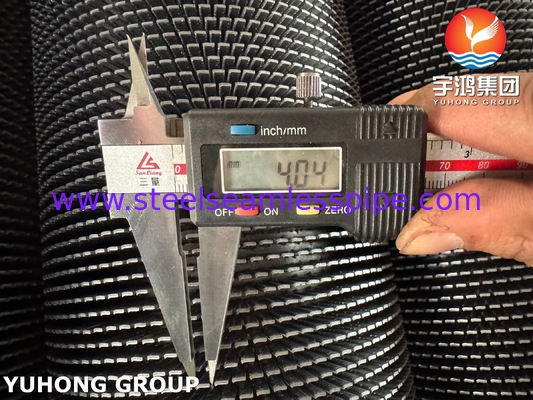

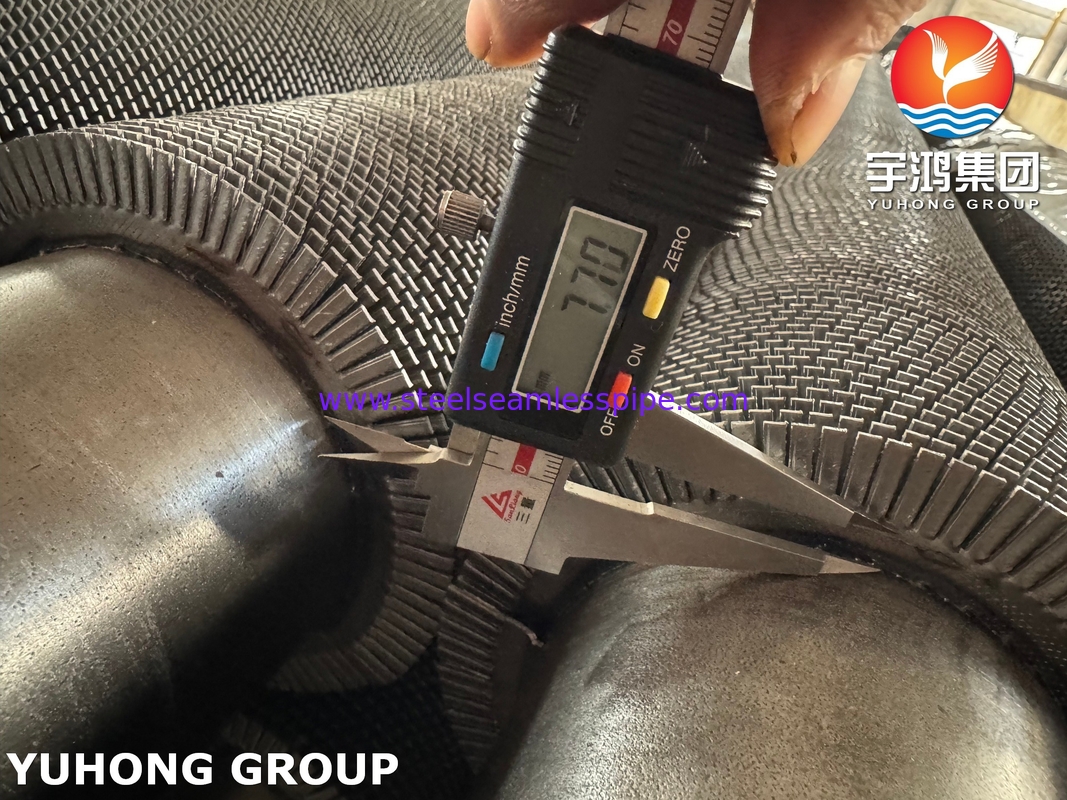

Dimensionelle Genauigkeit (Quelle: TEMA-Standards, Tabelle RCB-2):
- Die Flossenhöhe, -schwelle und -stärke werden gemessen, um die Konstruktionsvorgaben zu erfüllen.

Gemeinsame Abmessungen von zernflossenen Schläuche

Parameter	Reichweite
Basisröhre OD	25.4 mm ️ 50,8 mm (1" ️ 2")
Stützrohrdicke	2.0 mm 5,0 mm
Flossenhöhe	10 mm 20 mm
Flossenhöhe	3 FPI 10 FPI (Finnen pro Zoll)
Flossendicke	0.5 mm ️ 1,2 mm
Rohrlänge	Bis zu 12 Meter
