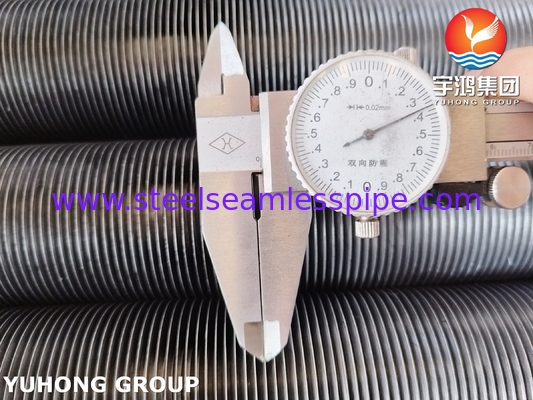

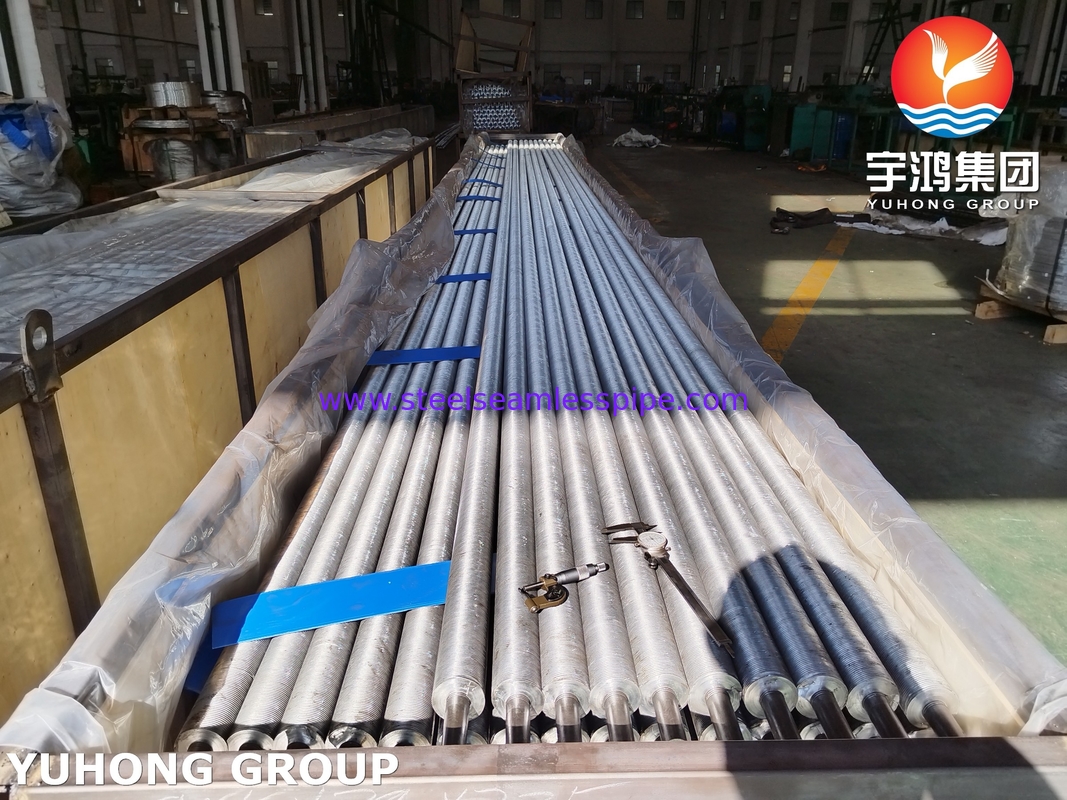

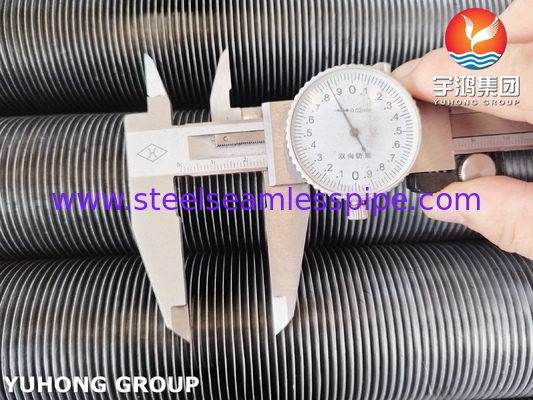

ASTM A213 T5 Eingebettete G-Typ-Finnenröhre für Kondensatoren-Dampfer

Das eingebettete Flachrohr A213 T5 ist ein leistungsfähiges Wärmeübertragungsgerät für anspruchsvolle industrielle Anwendungen.und Anwendungsfälle:

1Material des Basisrohrs: ASTM A213 T5

Zusammensetzung der Legierung: Chrom-Molybdän (5Cr-0,5Mo) Stahl, gemäß ASTM A213 T5.

Schlüsselmerkmale:

Hochtemperaturfestigkeit: Beibehält die mechanische Integrität bei Temperaturen bis zu 600 °C.

Korrosions- und Oxidationsbeständigkeit: Der Chromgehalt bietet in Dampf- und Hochtemperaturumgebungen Beständigkeit gegen Schub und Oxidation.

Nahtlose Konstruktion: Hergestellt ohne Schweißungen, um die Zuverlässigkeit unter Hochdruckbedingungen zu gewährleisten (in Kesseln und Superheizungen üblich).

2. Eingebettetes Flossen-Design

Bauprozess

Rillen: Präzisionsbearbeitete spiralförmige oder Längsränder werden in die Außenfläche des Grundrohrs geschnitten.

Flossen einfügen: Metallflossen (typischerweise aus Kohlenstoffstahl, Edelstahl oder Legierungsstahl) werden mechanisch in die Rillen gedrückt oder gerollt.

Bindung: Die Flossen werden kalt in die Rillen verarbeitet, wodurch eine enge mechanische Verbindung ohne Schweißen entsteht.

Geometrie: Spiralförmige oder Längsförmige (gerechte) Flossen; gezackte Flossen für eine erhöhte Turbulenz.

3. Hauptmerkmale

Wärmeeffizienz: Erhöhte Oberfläche (bis zu 10x15x nacktes Rohr) verbessert die Wärmeübertragungsraten in Gas-zu-Flüssigkeits- oder Flüssig-zu-Flüssigkeitssystemen.

Ideal für Anwendungen mit Medien mit geringer Konvektion (z. B. Abgase).

Mechanische Haltbarkeit: Eingebettete Flossen widerstehen einer Lockerung durch thermische Zyklen oder Vibrationen.

Keine Schweißmüdigkeit, so dass sie für hohe Temperaturen und hohe Belastungen geeignet sind.

Anpassung: Flossen können in Höhe, Dicke, Abstand und Material angepasst werden, um die Leistung für bestimmte Belastungen zu optimieren (z. B. aschbelastetes Rauchgas, ätzende Flüssigkeiten).

4. Anwendungen

Stromerzeugung: Kessel, Überheizgeräte, Ökonomizer und Vorheizgeräte.

Petrochemie: Dampferzeuger zur Wärmerückgewinnung, Reformer.

Industrielle HVAC: Abwärmerückgewinnung aus Öfen oder Öfen.

Marine/Offshore: Kompakte Wärmetauscher zur Motorkühlung oder Kraftstoffheizung.

6Vorteile gegenüber geschweißten/extrudierten Flossen

Kein thermischer Abbau: Die Kaltbearbeitung bewahrt die metallurgischen Eigenschaften des Basisrohrs.

Niedrigere Verschmutzungsgefahr: Die glatte Schnittstelle von Rille zu Finne minimiert die Ansammlung von Asche und Trümmern.

Kosteneffizient: Eine längere Lebensdauer unter rauen Bedingungen reduziert die Wartungskosten.

7. Normen und Zertifizierungen

Er erfüllt die Anforderungen der ASME-Abteilung I (Kessel) und der ASME-Abteilung VIII (Druckbehälter).

Prüfung: Hydrostatische Prüfung, zerstörungsfreie Prüfung (NDT) und Überprüfung der Flossenbindung nach Herstellerprotokollen.
