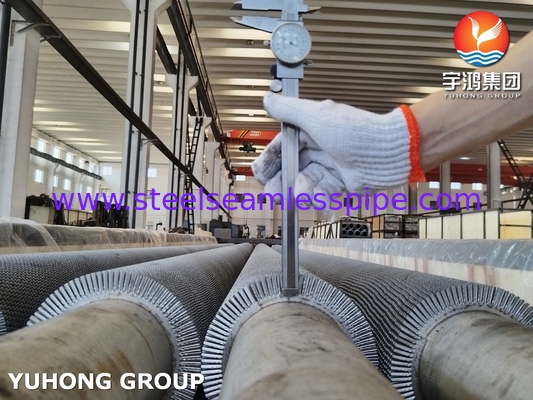

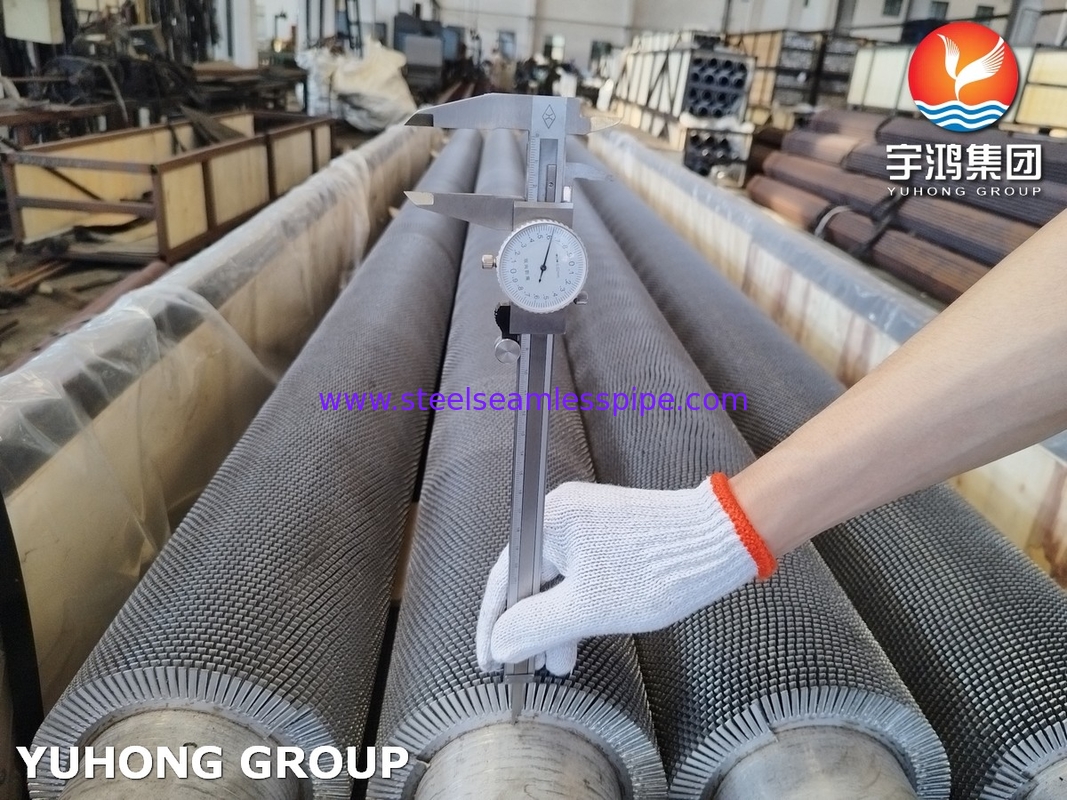

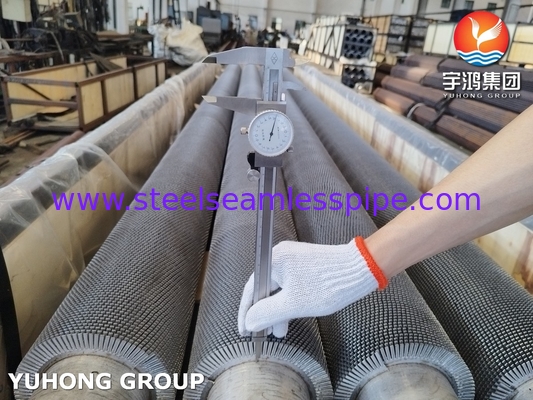

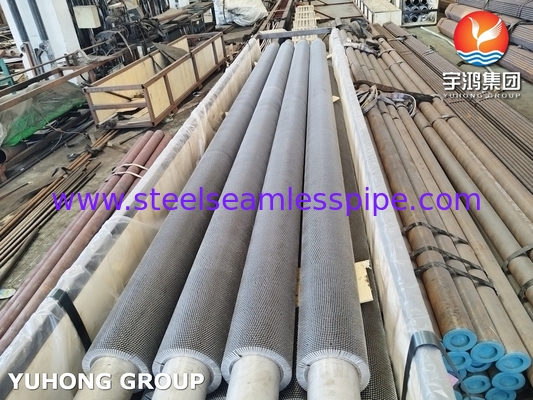

TP304H Edelstahl-Ziegelrohr HFW (Hochfrequenzschweißen)

Übersicht

TP304H zernförmiges Rohr aus Edelstahlist eine Art Wärmetauscherröhre, die die Eigenschaften vonTP304H aus EdelstahlmitZernflossenflossenLassen Sie uns tiefer in die Details des Materials, des Designs und der typischen Anwendung eintauchen.

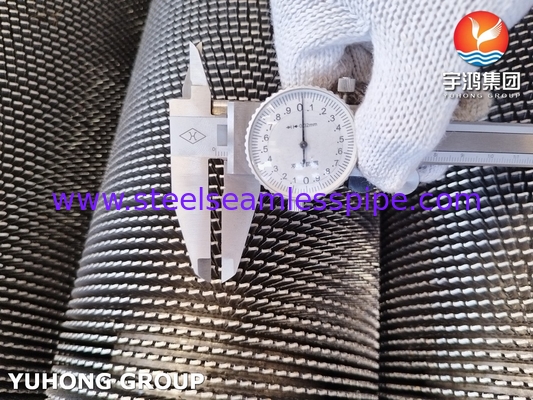

Gezackte Flossen:

• Die gezackten Flossen auf einem Rohr aus rostfreiem Stahl mit Flossen aus TP304H sind so ausgelegt, dass die für die Wärmeübertragung verfügbare Oberfläche erhöht wird.Das gezackte (oder Sägezahn) Design erhöht die Wärmeaustauschleistung, indem es Turbulenzen in der Flüssigkeit erzeugt, die um das Rohr fließt, wodurch die thermische Grenzschicht gestört und der Kontakt zwischen Flüssigkeit und Rohroberfläche erhöht wird.
• Dieses Design verbessert die Gesamtwärmeübertragungsrate, insbesondere in Systemen, in denen die umgebende Flüssigkeit eine viel niedrigere Temperatur hat als die Flüssigkeit im Inneren des Rohres.
• Turbulenzgenerierung: Die Zähne (Zickzackmuster) führen dazu, dass sich Flüssigkeit um die Flossen dreht, was den laminaren Fluss stört und den turbulenten Fluss fördert, wodurch die konvektive Wärmeübertragung verbessert wird.

Basisröhre:

• Das Basisrohr besteht aus rostfreiem Stahl TP304H, wodurch sichergestellt wird, dass das Rohr selbst hohe Druck- und Hochtemperaturbedingungen ohne Abbau bewältigen kann.Das Rohr kann glatt oder mit inneren Flossen sein,Sie transportiert die Flüssigkeit, die zur Wärmeübertragung benötigt wird, typischerweise in einem Wärmetauscher oder Kesselsystem.

Vorteile von HFW-Zierflossenröhren:

• Effiziente Wärmeübertragung:

Die gezackten Flossen erzeugen Turbulenzen, die den Wärmeübertragungsvorgang durch eine erhöhte Flüssigkeitsmischung und die Störung der thermischen Grenzschicht verstärken.

• Kostenwirksame Fertigung:

Das Hochfrequenzschweißen ist eine schnelle und effiziente Methode zur Befestigung von Flossen an dem Basisrohr, wodurch die Herstellungskosten im Vergleich zu anderen Methoden wie dem Löt oder der mechanischen Bindung reduziert werden.

• Haltbarkeit:

Diese Rohre, insbesondere aus Edelstahl, bieten eine hervorragende Korrosionsbeständigkeit und eignen sich daher für harte Umgebungen wie Chemieanlagen oder Meeresanwendungen.

• Kompaktes Design:

Flossenröhrchen mit zerknitterten Flossen bieten eine hohe Wärmeübertragungsrate in einer kompakten Konstruktion, die in Systemen mit begrenztem Platz besonders nützlich ist.

• Anpassung:

HFW gezackten Flossenröhren können angepasst werden, um spezifische thermische und mechanische Anforderungen, einschließlich Rohrdurchmesser, Flossenhöhe, Flossenhöhe und Materialwahl, zu erfüllen.

Unterschied zwischen zernförmigem Flossenrohr und HFW-Flossenrohr

Das zerknitterte Spiralflossenröhrchen ist eine Art unregelmäßiger erweiterter Oberfläche, die auf der Grundlage des Spiralflossenröhrchens entwickelt wurde.Das Herstellungsverfahren ist ähnlich wie bei hochfrequenten geschweißten SpiralrohrflossenDer Unterschied besteht jedoch darin, daß vor dem Wickeln des gezackten Flossenrohrs der Streifen lokal mit Lücken geschnitten werden muß.Die Zahnöffnung an hochfrequenten geschweißten Spiralflossen vereinfacht nicht nur den Wicklungsprozess (reduziert die Verformung erheblich), hat aber auch Vorteile wie feste Bindung, hohe Festigkeit, Wärmebeständigkeit gegen Stoß und mechanische Vibrationen, gute thermische Expansionsleistung, geringer Durchflussverlust, starke Korrosionsbeständigkeit,und beträchtliche Diffusionsfläche. Es ist nicht leicht, sich unter langfristigen kalten und heißen Arbeitsbedingungen zu verformen, und hat eine lange Lebensdauer.

Chemische Zusammensetzung von SS304H

Mechanische Eigenschaftenmit einer Breite von nicht mehr als 20 mm

Anwendungen von HFW-Zierflossenröhren:

• Wärmetauscher

• Luftkühler

• Kessel

• Anwendungen im Automobilbereich

• Kraftwerke

• Anwendungen auf See

• Chemische Verarbeitung
