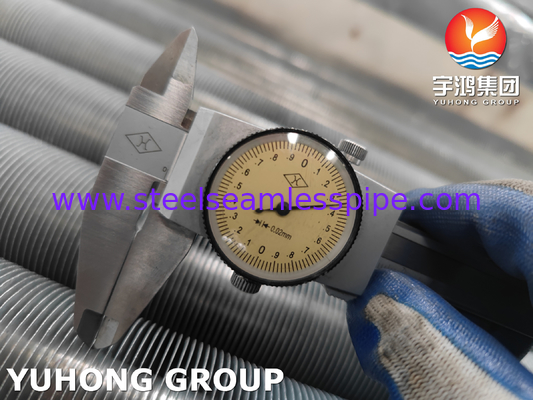

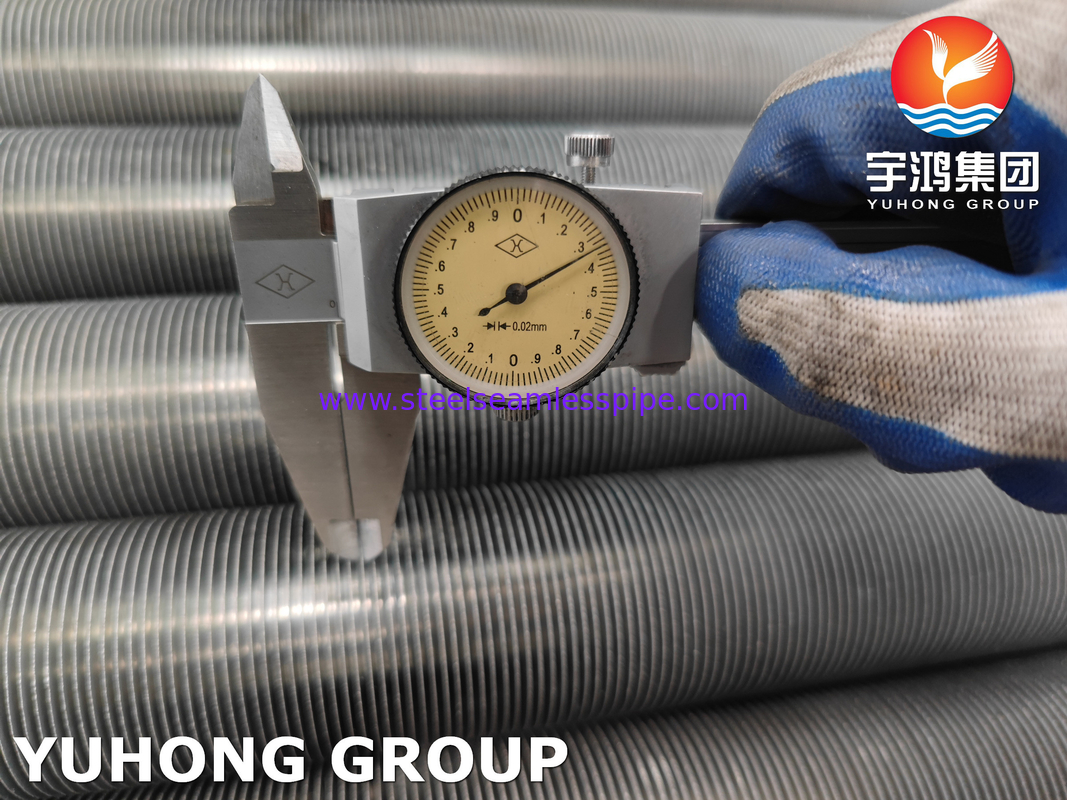

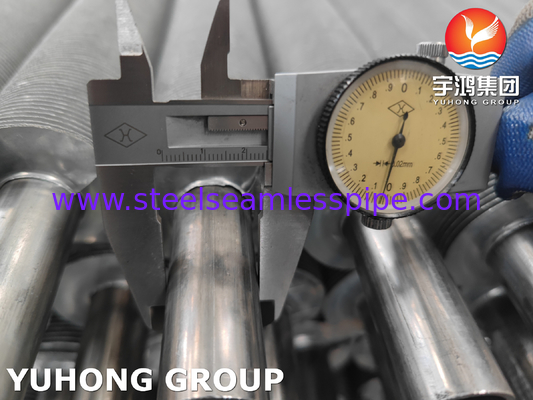

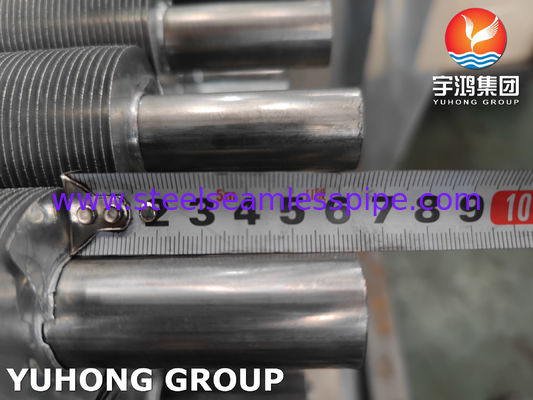

Extrudierte Rohre aus Edelstahl für Wärmeaustauschluftkühler

Rohre mit Flügeln aus Edelstahl

Rohre mit extrudiertem Flügel, auch als zweimetallische Laminatrohre bezeichnet (Code DR),sind Rohre, die Korrosionsbeständigkeit besitzen und die Fehler von Wickelrohren des Typs L vollständig überwinden könnenDie inneren und äußeren Rohre von Bimetallrohren können getrennt ausgewählt werden.Wie Stahl mit Kohlenstoff, Edelstahl, Legierstahl, Messing usw. Das Außengefäß kann aus Metallen bestehen, die eine gute Duktilität aufweisen,eine hohe atmosphärische Korrosionsbeständigkeit und gute WärmeübertragungsleistungIm Allgemeinen werden Aluminium und Kupfer verwendet. Nach dem Lamieren können die inneren und äußeren Rohre vollständig eng miteinander verbunden werden.Zusätzlich zu ihren Verwendungszwecken für hochkorrosive Flüssigkeiten im Inneren des Rohres, bimetallische Laminate können auch in feuchter Luft verwendet werden.Die Vorteile sind eine gute Korrosionsbeständigkeit, eine lange Lebensdauer, eine hohe Wärmeübertragungseffizienz, ein geringer Druckabfall, eine hohe Integrität und Steifigkeit der Flügel.Weil die Flügel fest und schwer zu verformen sind.Sie können mit Wasser unter hohem Druck gereinigt werden.

Wofür dienen die Flügelröhren?

Die Flügelröhren sind die wichtigsten Bestandteile der Wärmetauscher.Es handelt sich um eine Reihe von Schläuchen, in die von außen Flügel hinzugefügt wurden, um die Kontaktzone mit der äußeren Flüssigkeit zu vergrößern, schüttet den Wärmeaustausch zwischen der Flüssigkeit im Inneren des Rohres und der Flüssigkeit außerhalb des Rohres aus.Flügelrohr sind flache, längliche Rohre aus Kohlenstoffstahl, mit Aluminium überzogen, mit Aluminiumflügeln.

Das extrudierte Flügelrohr ist mit zwei verschiedenen Materialien kombiniert

Rohrzentrale: Kohlenstoffstahl, Schwachverbundstahl, Edelstahl, Messing, Kupfer, Kupfer-Nickellegierung, Aluminiumbronz, Nickellegierung.
1. Stahl aus Kohlenstoff: A179, A192, SA210 Gr A1/C, A106 Gr B
2. aus rostfreiem Stahl: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Kupfer: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10

Material der Ailerons:

1. Aluminium (Aluminium)1100, Alu.1060)
2- Kupfer.
3. Stahl

Kontrollen der Qualität der extrudierten Flügelrohre

Inspektionen und Prüfungen

Kontrolle der chemischen Zusammensetzung,
Prüfung der mechanischen Eigenschaften (Traktionsfestigkeit, Elastizitätsgrenze, Verlängerung, Ausblätterung, Flachstellung, Härte, Aufprallprüfung)
Prüfung der Oberfläche und der Abmessungen,
Nichtzerstörende Prüfung,
Hydrostatische Prüfung.

Anwendung

Extrudierte Flügelröhren werden in Industriezweigen wie Erdöl, Chemie, Medizin, Lebensmittel, Leichtindustrie, Maschinen, Instrumenten,einschließlich Industrieleitungen und Teile von mechanischen Strukturen, usw.
