ASTM A312 TP304HEdelstahl HFW Spirale Spinnröhre
HFW Helical Fined Tubes werden sowohl in Solid Fined- als auch in Serrated-Typen hergestellt.bekannt für seine hervorragende Korrosionsbeständigkeit und seine mechanischen Eigenschaften. ASTM A312 TP304H aus Edelstahl HFW Flossenröhren können die Wärmeleistung verbessern, die in der Tat entwickelt wurden, um die Wärmeübertragung in verschiedenen Anwendungen zu optimieren.
1. Massivflossenröhren:Sie besteht aus durchgehenden festen Flossen, die in einem spiralförmigen Muster um das Rohr gewickelt sind.
Vorteile:
Effiziente Wärmeübertragung: Die festen Flossen bieten eine größere Fläche für den Wärmeaustausch.
Langlebigkeit: Robuste Struktur, geeignet für Hochdruckanwendungen.

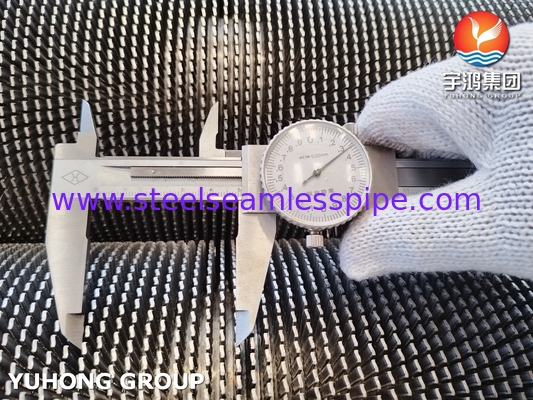

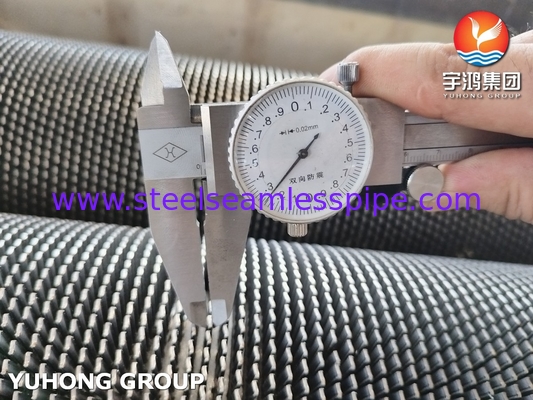

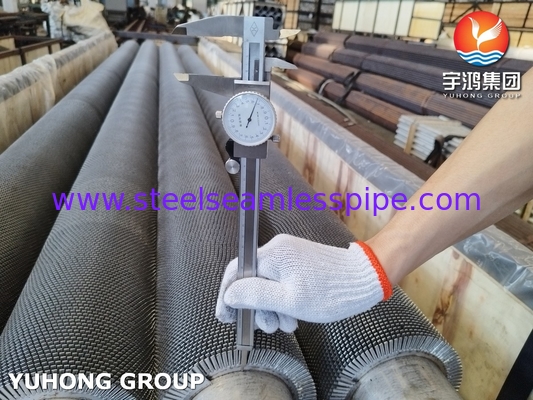

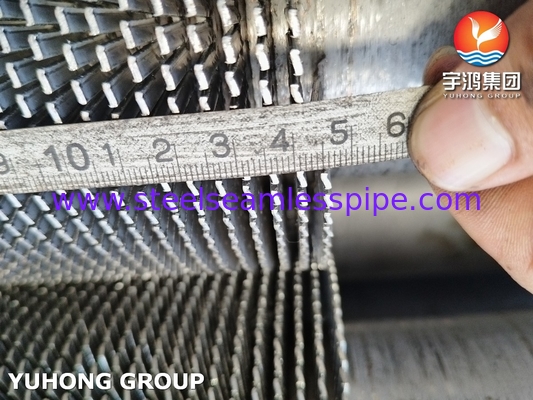

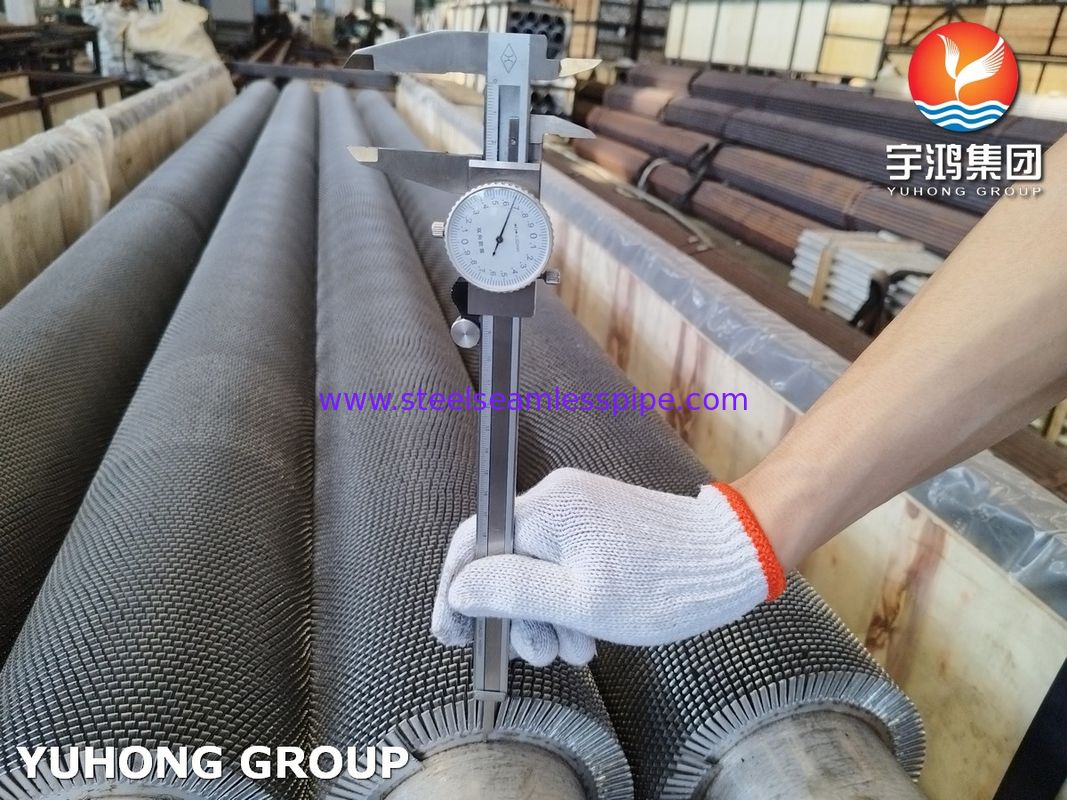

2mit einem Durchmesser von mehr als 20 mm Sie haben Flossen mit gezackten Kanten, die die Turbulenzen im Flüssigkeitsfluss erhöhen.
Vorteile:
Verbesserte thermische Leistung: Erhöht die Turbulenz und verbessert die Wärmeübertragungseffizienz.
Niedrigerer Druckabfall: Die Zern helfen, den Strömungswiderstand im Vergleich zu festen Flossen zu reduzieren.
Äquivalente Qualität aus Edelstahl 304H
Die EU
Die |
USA
- |
Japan
JIS |
Frankreich
AFNOR |
GOST |
Inter
ISO-Nummern |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08.KH18N10 |
X7CrNi18-9 |
Europäische gleichwertige Qualität für austenitisch kriechfestes Stahl 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Chemische Zusammensetzung und Eigenschaften der europäischen Äquivalente (EN) für 304H (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Chemische Anforderungen an Edelstahl 304H
| Zulassung |
UNS-Bezeichnung |
Zusammensetzung, % |
| Kohlenstoff |
Mangan |
Phosphor, max. |
Schwefel, max. |
Silizium |
Chrom |
Nickel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18 bis 20 |
Acht bis zehn.5 |
Spezifikation der Flossenröhre
| Das Produkt |
TYPE |
NAME |
Material für leere Röhren |
FIN-Material |
|
Wärmetauscher
Flossen
Schlauch
|
Eingebettet |
G-TYPE Finnröhrchen |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Aluminium |
| Ausgestoßen |
Einzelmetall gemischtes Metall |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Kupfer, ALUMINIUM |
|
Niedrigflossenröhrchen
T-TYPE Flossenröhre
|
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
/ |
|
BAMBOU TUBE
mit einer Breite von mehr als 20 mm
|
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
/ |
| WUND |
L/KL/LL-TYPE Finnröhre |
Kohlenstoffstahl, Kupfer, Edelstahl, Legierung |
Kupfer, Aluminium |
| String |
Stringfin-Rohr |
Aluminium, Kupfer, Kohlenstoffstahl, Edelstahl |
Aluminium, Kupfer, Kohlenstoffstahl, Edelstahl |
| U-TYPE |
U-TYPE-Rohr |
Kohlenstoffstahl, Kupfer, Edelstahl |
/ |
| Schweißen |
HF-Schweißflossenröhrchen |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
| U-TYPE |
H/HH TYPE FIN TUBE |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
| Schweißen |
FIN-TÜBEN mit Schlauchfläche |
Kohlenstoffstahl, Edelstahl, Legierung |
Kohlenstoffstahl, Edelstahl, Legierung |
Materialqualität
| US-amerikanischer Standard |
austenitischer Stahl:
TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L...
Duplex Stahl:
S32101, S32205, S31803, S32304, S32750, S32760
Andere:TP405, TP409, TP410, TP430, TP439,... |
| Europen-Standard |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| GOST-Standard |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Vorteile von spiralförmigen Flossenröhren
Hohe thermische Effizienz: Durch die Helicalfin verbessert sich der Wärmeübertragungskoeffizient und ist somit ideal für anspruchsvolle thermische Anlagen geeignet.
Verbesserte Flüssigkeitsdynamik: Die spiralförmige Anordnung fördert bessere Strömungsmuster, reduziert tote Zonen und verbessert die Gesamteffizienz.
Kompaktes Design: Sie bieten eine hohe Wärmeaustauschfähigkeit bei einem kleineren Fußabdruck, was bei raumbeschränkten Anwendungen von Vorteil ist.
Vielseitigkeit: Geeignet für eine Vielzahl von Flüssigkeiten, einschließlich Gase und Flüssigkeiten, in verschiedenen Branchen.
Anwendungen
1. Klimaanlagen und Kessel
2. Kraftwerk
3. Wärmerückgewinnungsdampferzeuger
4. Petrochemie
5. Anwendungen auf See
6- Anwendungen in der Kühlung
7. Ökonomizer
8. Öl- und Gaskühler
9Sanitär- und Klimaanlagen
10Kondensator und Verdampfer
11. Schalen- und Rohrwärmetauscher
12. Verschiedene andere Wärmetauscheranwendungen
