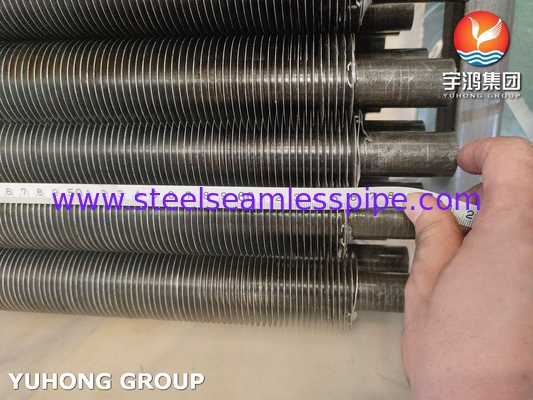

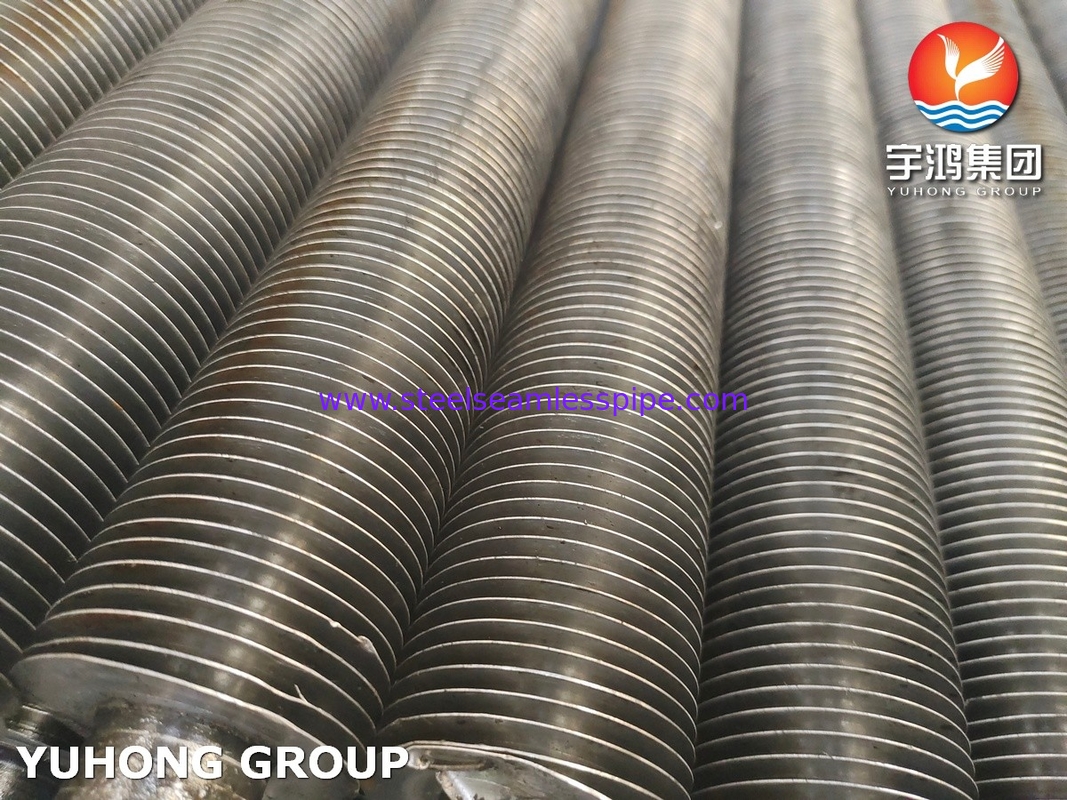

Kohlenstoffstahl ASTM A179 nahtloser Rohr G-Typ eingebettetFlossenröhrchen für den Wärmetauscher
Eingebettete Flossenröhren sind eine hochmoderne Lösung für die Wärmetauschertechnologie, die zur Verbesserung der thermischen Effizienz in verschiedenen industriellen und kommerziellen Anwendungen entwickelt wurde.Durch Einbindung der Flossen direkt in die Rohrstruktur, bieten diese Systeme eine kompakte und wirksame Art, Wärme zwischen Flüssigkeiten zu übertragen, was sie in zahlreichen Umgebungen unerlässlich macht.Die Flossen von eingebetteten Flossenröhren sind fester und enger.
Wie funktionieren sie?
Das Kernprinzip hinter eingebetteten Flossenröhren besteht darin, die Wärmeübertragung zu maximieren, indem die Oberfläche im Kontakt mit der Flüssigkeit erhöht wird.Die Flossen verbessern den Wärmeaustauschprozess, indem sie eine bessere Mischung von Flüssigkeiten und Turbulenzen ermöglichen.Dies führt zu einer verbesserten thermischen Leistung im Vergleich zu herkömmlichen glatten Rohren, die eine begrenzte Oberfläche haben.
Materialien
G-Typ eingebettete Flossenröhrchen werden mit zwei verschiedenen Materialien kombiniert, darunter Kernröhrchen und Flossenröhrchen.
Kernrohrmaterial: Kohlenstoffstahl, Niedriglegierstahl, Edelstahl, Messing, Kupfer, Kupfer-Nickellegierung, Aluminiumbronze, Nickellegierung.
1Kohlenstoffstahl: A179, A192, SA210 Gr A1/C, A106 Gr B
2. Edelstahl: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Kupfer: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
Flossenmaterial: Aluminium (Alu.1100, Alu.1060), Kupfer, Stahl
ASTM A179 Spezifikationen für Rohre
| Normen |
ASTM, ASME und API |
| Größe des Schlauchs |
20 mm bis 219 mm OD |
| Rohrdicke |
2 mm bis 16 mm |
| Zeitplan |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, alle Zeitpläne |
| Toleranz |
Kalt gezogenes Rohr: +/-0,1 mm Kaltgewalztes Rohr: +/-0,05 mm |
| Handwerk |
Kaltgewalzt und kalt gezogen |
| Typ |
Nahtlos / ERW / geschweißt / hergestellt |
| Formular |
Runde Rohre/Röhren, Quadratrohre/Röhren, rechteckige Rohre/Röhren, gewindete Rohre, ¥UForm, Pancake Coils, hydraulische Rohre |
| Länge |
Min 3 Meter, Max 18 Meter oder nach Kundenanforderung |
| Ende |
Einfach, schräg, getreten |
Chemische Bestandteile (%) von ASTM A179 eingebetteten Flossenröhren
| C |
- Ja. |
In |
P |
S |
- Das ist Mo. |
Die |
V |
| 0.06-0.18 |
/ |
0.27 zu 0.63 |
≤ 0035 |
≤ 0035 |
/ |
/ |
/ |
Mechanische Eigenschaften von ASTM A179 eingebetteten Flossenröhren
| Zugfestigkeit ((Mpa) |
Ausfallstärke (Mpa) |
Ausdehnung ((%) |
Härte (HRB) |
| 325 Minuten |
180 Minuten |
35 Minuten |
Maximal 72 |
Eigenschaften
- Abmessungsgenauigkeit
- Hohe Festigkeit
- Langlebig
- Korrosionsbeständigkeit
- Schönes Finish

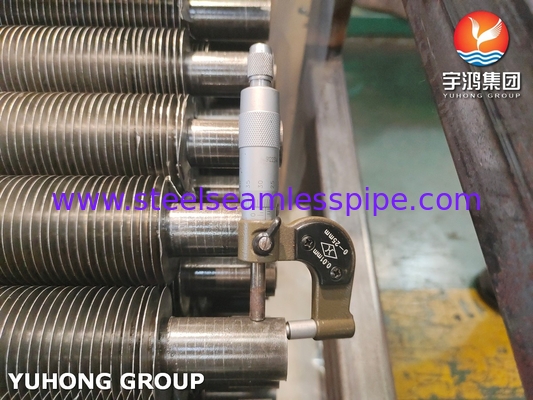

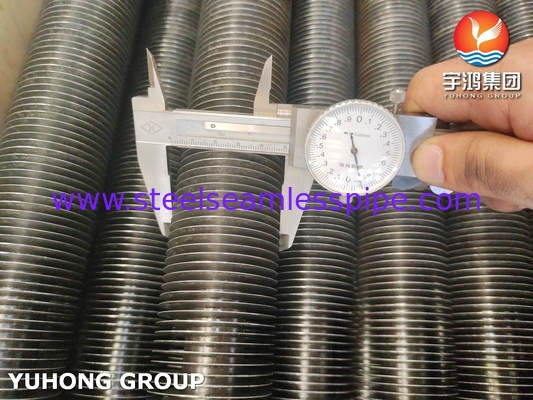

Inspektionen und Prüfungen
Prüfung der chemischen Zusammensetzung, Prüfung der mechanischen Eigenschaften ((Zugfestigkeit, Ausbeutefestigkeit, Verlängerung, Flaring, Abflachen, Härte, Aufprallprüfung), Oberflächen- und Abmessungsprüfung, Zerstörungsfreiheit,Hydrostatische Prüfung
Zu den wichtigsten Vorteilen von eingebetteten Flossenröhren des Typs G gehören:
- Verbesserte Wärmeübertragungseffizienz: Die Flossen vergrößern die für die Wärmeübertragung verfügbare Fläche, was zu einer verbesserten Effizienz führt.
- Erhöhte thermische Leistungsfähigkeit: Die eingebetteten Flossen tragen dazu bei, eine gleichmäßige Temperaturverteilung zu gewährleisten und die Wärmeübertragung zu optimieren.
- Verbesserte Festigkeit und Langlebigkeit: Die integrierten Flossen verleihen der gesamten Rohrkonstruktion mechanische Festigkeit und Robustheit.
- Korrosionsbeständigkeit: Durch die Verklebung der Flossenröhren wird das Risiko einer Korrosion minimiert und eine längere Lebensdauer gewährleistet.
Anwendungen
- Pharmazeutische Ausrüstung
- Chemische Ausrüstung
- Meereswassergeräte
- Wärmetauscher
- Kondensatoren
- Zellstoff- und Papierindustrie
- Offshore-Ölbohrunternehmen
- Stromerzeugung
- Petrochemie
- Gasverarbeitung
- Spezialchemikalien
- Arzneimittel
