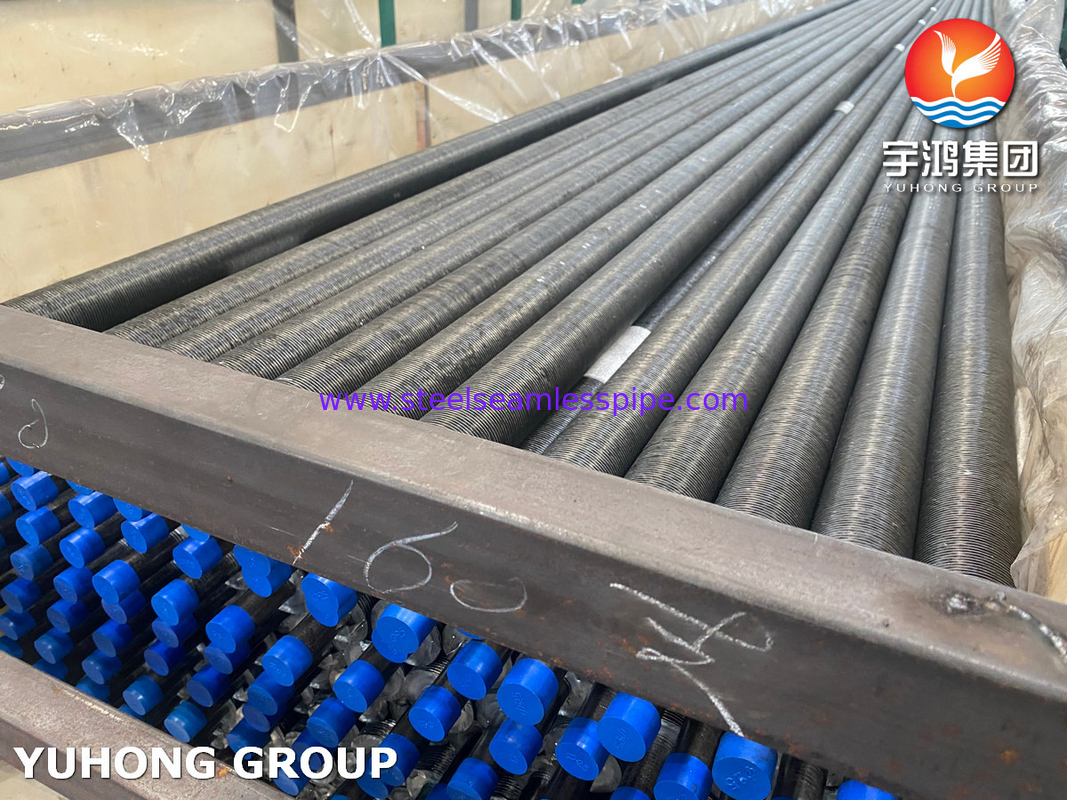

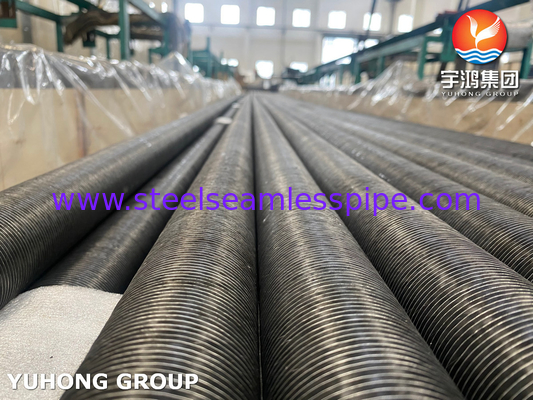

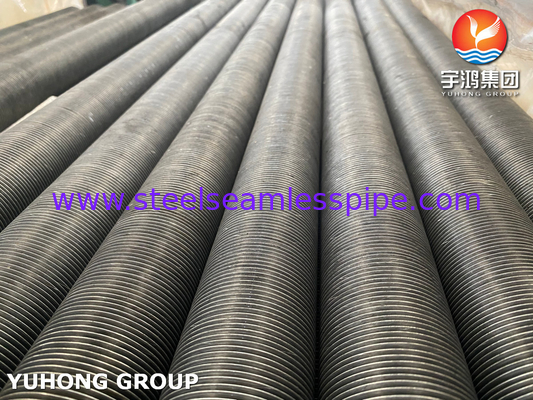

L-Typ Flachrohr A179 aus Kohlenstoffstahl Flachrohr Al Flachrohr für Luftkühler

A179 Nahtlose Röhre mit Aluminium Al1060 Eingebettete G-Typ-Röhre

Schnelle Einzelheiten:

Rohrüberdosierung: 16 mm min. 219,1 mm ((8'') max.
Rohrlänge: maximal 25000 mm.
Flossenhöhe: maximal 50 mm.
Flossenstärke: im Allgemeinen 0,2 mm bis 3,0 mm
Flossenhöhe: 2,3 mm (11FPI) min. oder kundenspezifisch

Herstellungsprozess
Der Aluminiumflossenstreifen wird in eine Spannungswunde geschnitten und in eine in das Rohr geschnittene Rille mit einer Flachtiefe von ca. 0,4 mm gelegt.

Oberflächenschutz von ebenen Enden
Beide Enden von Rillen-Finnenröhren des Typs G müssen mit Zink- oder Aluminiummetallisiert sein und durch eine Beschichtung mit einem Elektro-Spray-Bogen-System versehen sein.

Annahmekriterien
API-Norm 661 ((Luftgekühlte Wärmetauscher für den allgemeinen Raffineriedienst)) oder Lieferbedingungen (TDC).

Zubehör
Rohrstütze, Klemme oder Abstandskasse (Materialien: Aluminium, Zink und Edelstahl).

Lieferbedingungen:
Die Rohrenden sind quadratisch geschnitten, frei von Schürfen, innerlich getrocknet und luftgeblasen, außen mit Lack an beiden Enden von G-Fin Embedded Fined Tube beschichtet.
Die Trocknungsmittel werden auch für den Kontinententransport in jede Verpackung gebracht.

Flossenröhrchen des Typs L, auch als Flossenröhrchen des Typs L bekannt, sind eine Art von Flossenröhrchen, die in Wärmetauschern, Kesseln und anderen Wärmeübertragungseinrichtungen verwendet werden.Sie zeichnen sich durch eine Flosse aus, die sich um das Rohr wickelt und an der Basis eine "L"-Form bildetDiese Konstruktion erhöht die Oberfläche für den Wärmeaustausch und sorgt gleichzeitig für eine sichere Befestigung des Basisrohrs.

Schlüsselmerkmale:
Material: Das Basisrohr und die Flossen können je nach Anwendungsbedarf aus verschiedenen Materialien hergestellt werden, darunter Kohlenstoffstahl, Edelstahl, Aluminium und Kupfer.
Flossenart: Die Flossen sind mit einem Fuß an der Unterseite spiralförmig um das Rohr gewickelt und bilden so eine L-Form.Verbesserung der Wärmeübertragungseffizienz.
Herstellungsprozess: Die Flossen werden mechanisch um das Rohr gewickelt, und der "L"-Fuß sorgt für eine enge Passform, die eine gute Wärmeleitfähigkeit und mechanische Festigkeit gewährleistet.

Vorteile:
Verbesserte Wärmeübertragung: Die L-Form der Flossen erhöht die Oberfläche und erhöht den Wärmeaustausch.

Sichere Befestigung: Die Fußbasis der Flossen sorgt für eine feste Befestigung, so dass die Flossen fest an der Röhre befestigt bleiben.

Vielseitigkeit: Geeignet für eine Vielzahl von Anwendungen aufgrund der Verfügbarkeit verschiedener Materialien und anpassbarer Abmessungen.

Langlebigkeit: Durch die sichere Befestigung der Flossen am Rohr wird eine langfristige Leistungsfähigkeit auch unter schwierigen Bedingungen gewährleistet.

Spezifikationen:
Rohrdurchmesser: kann je nach Anwendungsbedarf variieren.
Flossenhöhe und -dicke: Anpassbar an spezifische Wärmeübertragungsanforderungen.
Flossenhöhe: Der Abstand zwischen den Flossen kann entsprechend der gewünschten thermischen Leistung angepasst werden.
Längen: Hergestellt in spezifizierter Länge nach der Konstruktion des Wärmetauschers.

Anwendungen und Vorteile:

Die gemeinsamen Antragsfelder sind:

1. Wärmetauscher: A179 Eingebettete Flossenröhren werden in Wärmetauschern weit verbreitet verwendet, um die Wärmeübertragungseffizienz der Ausrüstung zu erhöhen.Die eingebetteten Flossen auf der Oberfläche des Rohres ermöglichen eine höhere Oberfläche, wodurch die Wärme effizienter übertragen wird.

2. Luftgekühlter Wärmetauscher: Der eingebettete A179-Finnenrohr ist eine ideale Wahl für luftgekühlte Wärmetauscher. Diese Finnenrohren haben eine große Oberfläche, die eine effiziente Wärmeübertragung fördert,die in luftgekühlten Wärmetauschern, in denen kein sekundäres Medium zur Ableitung der Wärme vorhanden ist, kritisch sein kann,.

3Korrosionsbeständigkeit: Das Rohrmaterial A179 ist für seine gute Korrosionsbeständigkeit bekannt.

4. Wirtschaftlich: Das Rohrmaterial A179 ist sparsam und somit eine ideale Wahl für verschiedene Wärmeübertragungsanwendungen. Die an der Rohroberfläche eingebetteten Flossen ermöglichen eine höhere Oberfläche,die die thermische Leistung insgesamt verbessert, was sie zu einer wirtschaftlichen und effizienten Option macht.

5. Kompaktes Design: Die eingebetteten Flossen an der Oberfläche der A179 Embed-Fenrrohre ermöglichen ein kompaktes Design, was sie zu einer idealen Wahl macht, wenn der Platz begrenzt ist,und ein hoher thermischer Wirkungsgrad erforderlich ist.

Spezifikationen:

Die Ringen-G-Finnenröhren werden mit zwei verschiedenen Materialien kombiniert.




Wettbewerbsvorteil:
Hohe mechanische Bindung:
Die G-Flossen sind in das Grundrohr eingebettet und bieten eine starke mechanische Verbindung, die einen guten Wärmekontakt und eine effiziente Wärmeübertragung gewährleistet.

Haltbarkeit:
Die mechanische Verbindung der G-Flügel bietet eine erhöhte Widerstandsfähigkeit gegen thermische Zyklen und mechanische Belastungen, was die Langlebigkeit und Zuverlässigkeit des Rohres erhöht.

Verbesserte Wärmeübertragung:
Ähnlich wie bei den Flossen des L-Types erhöhen die Flossen des G-Types auch die Oberfläche und erhöhen so die Gesamtwärmeübertragungseffizienz des Rohres.

Widerstandsfähigkeit gegen Schäden an Flossen:
Die eingebettete Konstruktion von G-Flossen macht sie weniger anfällig für Schäden durch physikalische Schläge oder Vibrationen und eignet sie für raue Umgebungen.

Korrosionsschutz:
Die G-Typ-Flossen helfen, das A179-Basisrohr vor korrosiven Umgebungen zu schützen, wodurch das Korrosionsrisiko verringert und die Lebensdauer des Rohres verlängert wird.

Thermische Ausdehnung:
Das Design von G-Flossen ermöglicht eine gewisse thermische Ausdehnung und Kontraktion, was bei Anwendungen mit unterschiedlichen Temperaturen von Vorteil sein kann.

Wartungswirksamkeit:
Die robuste Konstruktion von Flossenröhren des Typs G führt häufig zu geringeren Wartungsaufwands und reduziert Stillstandszeiten und Betriebskosten.

Vielseitigkeit:
G-Typenflossenröhren können aufgrund ihrer hohen Effizienz und Haltbarkeit in einer Vielzahl von Anwendungen verwendet werden, z. B. in luftgekühlten Wärmetauschern, Ökonomizern und Kesseln.
