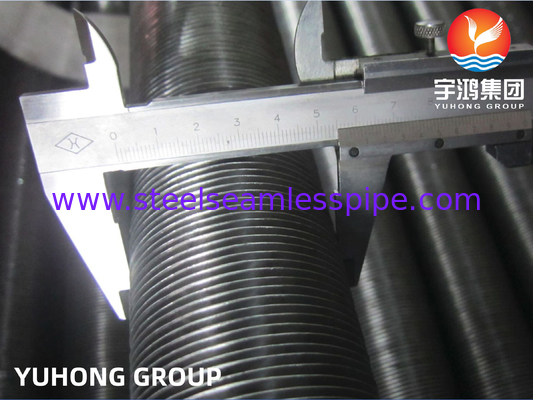

Eingebettete Flossenröhrchen des Typs G ASME SA210 Gr.A1 nahtlose Röhre mit Aluminium Al1060

ASME SA210 Gr.A1 nahtlose Röhre mit Aluminium Al1060 eingebettete G-Typ-Finsröhre

Eingebettete Flossenröhren, auch Flossenröhren oder Flossenröhren genannt, sind spezielle Wärmeübertragungskomponenten, die in verschiedenen Branchen und Anwendungen verwendet werden.Sie bestehen aus einem Grundrohr mit äußeren Flossen, die fest in die Rohroberfläche eingebettet oder integriert geschweißt sindDie Flossen vergrößern die Oberfläche des Rohres und erhöhen so die Wärmeübertragungseffizienz.

Der Hauptzweck eingebetteter Flossenröhren besteht darin, den Wärmeaustausch zwischen einer durch die Röhre fließenden Flüssigkeit und der Umgebung oder einer anderen Flüssigkeit zu verbessern.Durch die Konstruktion und den Aufbau der Flossen werden die Wärmeübertragungsraten erheblich verbessert, da die verfügbare Fläche für die Wärmeübertragung erhöht wird.

ASTM A192 / A192M: Nahtlose Kesselrohre aus Kohlenstoffstahl für den Hochdruckbetrieb

ASTM A210 / A210M: Nahtlose mittelkohlenstoffhaltige Stahlkessel und Superheizrohre

Stahlgehalt:Klasse A1; Klasse C

Lieferbedingungen: Verbrannt, normalisiert, normalisiert und gehärtet

Schnelle Einzelheiten:

Rohrüberdosierung: 16 mm min. 219,1 mm ((8'') max.

Rohrlänge: maximal 25000 mm.

Flossenhöhe: maximal 50 mm.

Flossenstärke: im Allgemeinen 0,2 mm bis 3,0 mm

Flossenhöhe: 2,3 mm (11FPI) min. oder kundenspezifisch

Herstellungsprozess

Der Aluminiumflossenstreifen wird in eine Spannungswunde gewickelt und in eine in das Rohr geschnittene Rille mit einer Flachtiefe von ca. 0,4 mm gelegt.

Oberflächenschutz von ebenen Enden

Beide Enden von Rillen-Finnenröhren des Typs G müssen mit Zink- oder Aluminiummetallisiert sein und durch eine Beschichtung mit einem Elektro-Spray-Bogen-System versehen sein.

Annahmekriterien

API-Norm 661 ((Luftgekühlte Wärmetauscher für den allgemeinen Raffineriedienst)) oder Lieferbedingungen (TDC).

Zubehör

Rohrstütze, Klemme oder Abstandskasse (Materialien: Aluminium, Zink und Edelstahl).

Lieferbedingungen:

Die Rohrenden sind quadratisch geschnitten, frei von Fellen, innerlich getrocknet und luftgeblasen, außen mit Lack an beiden Enden des G-Fin Embedded Fined Tube beschichtet.

Die Trocknungsmittel werden auch für den Kontinententransport in jede Verpackung gebracht.

Anwendungen:

Die gemeinsamen Antragsfelder sind:

1.Wärmetauscher: A179 Flossenröhren werden in Wärmetauschern weit verbreitet, insbesondere in Anwendungen, in denen kohlenstoffarmer Stahl mit den verwendeten Arbeitsflüssigkeiten kompatibel ist.Sie werden sowohl in Luft-zu-Flüssigkeits- als auch in Flüssigkeits-zu-Flüssigkeits-Wärmetauschern verwendet, die eine effiziente Wärmeübertragung zwischen verschiedenen Medien erleichtert.

2.HVAC-Systeme: A179 Flossenröhrchen werden in Heiz-, Lüftungs- und Klimaanlagen (HVAC) zur effektiven Wärmeübertragung eingesetzt.und andere Komponenten, bei denen ein Wärmeaustausch zwischen Luft und Flüssigkeit (z. B. gekühltes Wasser oder Kältemittel) erforderlich ist.

3.Industrielle Kessel: Die A179-Finnenröhren finden Anwendung in industriellen Kesseln, darunter Dampfkesseln und Warmwasserkesseln.Verbesserung der Effizienz der Kessel und Optimierung der Energieverwertung.

4.Ökonomizer: A179-Flügelröhren werden häufig in Ökonomizern verwendet, die Wärmetauscher sind, die Abwärme aus Rauchgasen in Kraftwerken, Industrieöfen und anderen Verbrennungssystemen zurückgewinnen.Die Flossenröhren ermöglichen eine maximale Wärmeübertragung und helfen, das Wasser vorzuheizen, was die Effizienz des gesamten Systems verbessert.

5.Kondensatoren: A179 Flossenröhren werden in Kondensatoren eingesetzt, bei denen Wärme von einem heißen Dampf in ein Kühlmedium überführt wird, wodurch der Dampf kondensiert.Sie werden üblicherweise in Kühlsystemen verwendet, Klimaanlagen und Kraftwerke.

6.Ölkühlgeräte: A179 Flossenröhren eignen sich für Ölkühlanwendungen, z. B. in hydraulischen Systemen oder Schmiersystemen.eine effiziente Wärmeableitung und die Aufrechterhaltung einer optimalen Öltemperatur.

7.Wärmerückgewinnungssysteme: A179 Flossenröhren spielen eine entscheidende Rolle bei Wärmerückgewinnungsanwendungen, indem sie Abwärme aus verschiedenen industriellen Prozessen aufnehmen und zu einem Medium für die weitere Verwendung übertragen.Sie werden in Systemen eingesetzt, die die Energieeffizienz verbessern und die Betriebskosten senken sollen..

Spezifikationen:

Die Ringen-G-Finnenröhren werden mit zwei verschiedenen Materialien kombiniert.

Wettbewerbsvorteil:

1. Wir haben mehr als 10.000 Quadratmeter Werkstatt, darunter 5 Finnmaschinen, tägliche Kapazität bis zu 3.500 Meter.
2. Die Grooved-G-Finnenmaschinen werden von uns selbst entworfen und zusammengebaut und wir können Ihnen Finnenmaschine und alle Zubehörteile etc. anbieten...
3. Der Anschluss der Fertigung von Ringenflossenröhren ist für eine hohe Wandtemperatur von bis zu 350°C ausgelegt.
