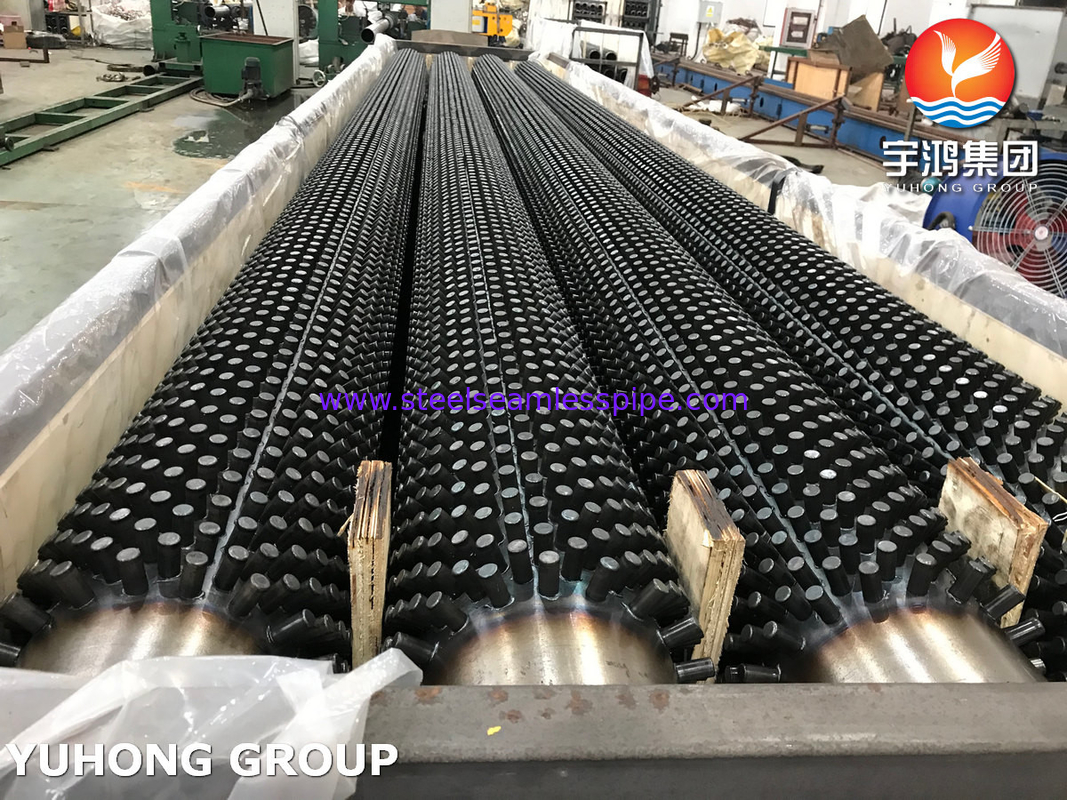

ASME SA106 Gr.B Bolzen-Schweißrippenrohre für Kessel & Wärmetauscher
Überblick:
SA106 GR.B bezieht sich auf eine bestimmte Güte von Kohlenstoffstahlmaterial, das der Norm ASTM A106 entspricht. Es wird häufig in Hochtemperatur- und Druckanwendungen wie in der Öl- und Gasindustrie, der Energieerzeugung und mehr verwendet.
Bolzenrippenrohre sind Komponenten, die in Wärmetauschern und Kesseln verwendet werden, um die Wärmeübertragungseffizienz zu erhöhen. Diese Rohre haben kleine Bolzen oder Rippen, die an der Außenfläche angebracht sind und die Oberfläche für die Wärmeübertragung vergrößern. Dieses Design verbessert die gesamte thermische Leistung des Wärmetauschers oder Kessels, indem es einen besseren Wärmeaustausch zwischen der Flüssigkeit im Rohr und der äußeren Umgebung ermöglicht.
Wenn SA106 GR.B-Material zur Herstellung von Bolzenrippenrohren verwendet wird, gewährleistet es hohe Festigkeit, Korrosionsbeständigkeit und zuverlässige Leistung unter anspruchsvollen Bedingungen. Diese Rohre sind so konzipiert, dass sie hohen Temperaturen und Drücken standhalten und ihre strukturelle Integrität über lange Zeiträume beibehalten.
Die Yuhong Group bietet eine Vielzahl von hochwertigen Bolzenrippenrohren an. Unsere Produkte werden in Übersee exportiert und haben einstimmiges Lob von Kunden erhalten.
Beschreibung:
| Standard |
ASME SA106 |
| Basismaterial des Rohrs |
Gr.B |
| Rippenart |
Bolzen |
| Rippenmaterial |
Kohlenstoffstahl |

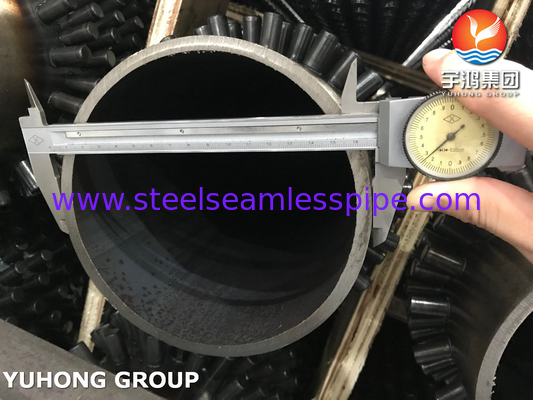

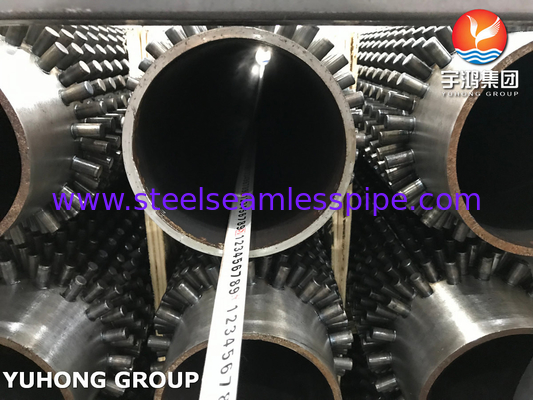

| Außendurchmesser des Basisrohrs |
Über 100 mm |
| Bolzenhöhe |
25,4 mm |
| Bolzendurchmesser |
Standardgröße ist kreisförmig für den erweiterten Teil 0,5” (12,7 mm) oder kundenspezifisch |
| Bolzenabstand |
0,625” (15,875 mm) oder 63 Bolzen pro Ebene pro Meter oder kundenspezifisch |

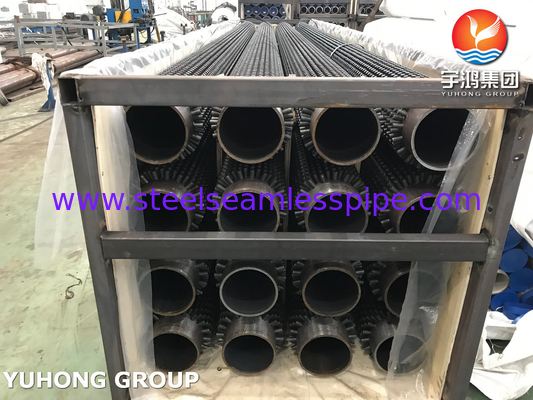

| Rohrende |
Glatte Enden, abgeschrägte Enden |
| Blankes Ende |
Auf Kundenwunsch |
| Produktionskapazität |
Mehr als 2000 Meter pro Tag |
Chemische Zusammensetzung des Basisrohrs:
| Güte |
C |
Mn |
P |
S |
Si |
Cr |
Cu |
Mo |
Ni |
V |
| B |
0,30 max |
0,29-1,06 |
0,035 max |
0,035 max |
0,10 min |
0,40 max |
0,40 max |
0,15 max |
0,40 max |
0,08 max |
Mechanische Eigenschaften des Basisrohrs:
| Güte |
Zugfestigkeit, min, ksi (MPa) |
Streckgrenze,
min, ksi (MPa) |
Dehnung in 2 Zoll
oder 50 mm, min (%) |
Wärmebehandlungstemperatur,
min, °F(°C) |
| Längs |
Quer |
| B |
60(415) |
35(240) |
30 |
16.5 |
1200(650) |
Anwendung und Funktionsprinzip von Bolzenrippenrohren:
1. Das Gerät wird ausschließlich zum Schweißen von Bolzenrohren verwendet. Die mit diesem Gerät hergestellten Bolzenrohre sind eine energieeffiziente Wärmetauschkomponente. Es zeichnet sich durch hohe Wärmeübertragungseffizienz und hohen Lagerdruck aus und ist am besten für Hochtemperaturbereiche geeignet. Es wird hauptsächlich in der Abwärmerückgewinnung, der Petrochemie, den Wärmetauschsystemen von Kraftwerkskesseln und anderen Industrien eingesetzt.
Die Anwendung von Bolzenrohren in der Konvektionskammer von Heizöfen der petrochemischen Industrie kann den wärmeübertragenden Koeffizienten auf der Rauchseite erhöhen. Die Fläche der Bolzenrohre ist 2 bis 3 mal so groß wie die der Glattrohre. Unter der Bedingung einer vernünftigen Konstruktion kann durch die Verwendung von Bolzenrohren die gleiche Wärmeintensität wie bei der Strahlung erzielt werden.
2. Das Bolzenrohr ist ein integriertes Wärmetauschteil, das unter Verwendung von Widerstandsschweißen mit Netzfrequenz und Stauchkraft-Schmelzschweißen verarbeitet wird.
3. Das Gerät verwendet ein Doppelbrenner-Metall-Tumor-freies Schweißen. Ein Schrittmotor wird für die Bolzenkopfteilung verwendet; und der Linearantrieb verwendet einen Maschinenkopfschlitten. Die Schweißpräzision ist gewährleistet.
4. Der Bolzenrohrschweißer ist ein mechanisch-elektrisch integrierter Schweißer. Der elektrische Steuerungsteil verwendet eine SPS-Programmsteuerung und eine Mensch-Maschine-Schnittstellen-Parametereinstellung, und die Bedienung ist einfach und zuverlässig. Die Schweißparameter verwenden Einzelplatinen-Computereinstellungen. Seine Leistung ist stabil und bequem.
YUHONG GROUP Bolzenrohr Haupttechnische Parameter:
1. Nenn-Eingangsleistung: 90 kVA
2. Nenn-Eingangsspannung: 380 V±10%
3. Durchmesser der geschweißten Stahlrohre: 60-220 mm
4. Durchmesser der geschweißten Bolzen 6-14 mm (und andere unregelmäßig geformte Bolzen)
5. Effektive Länge der geschweißten Stahlrohre: 13 m
6. Axialer Abstand der geschweißten Bolzen: kann frei eingestellt werden
7. Anordnung der radial geschweißten Bolzen: gerade Anzahl
8. Beim Schweißen von Edelstahlmaterialien ist ein Vorheizer erforderlich (selbst hergestellt).
Wenn Sie an unseren Yuhong-Produkten interessiert sind, zögern Sie bitte nicht, uns anzurufen oder uns eine E-Mail zu senden. Wir werden Ihre Anfrage so schnell wie möglich bearbeiten und Ihnen die beste Unterstützung zukommen lassen
