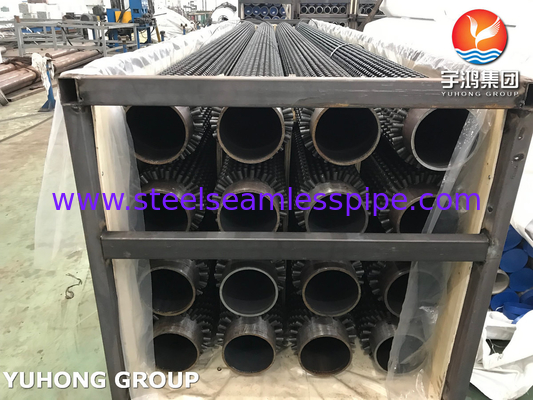

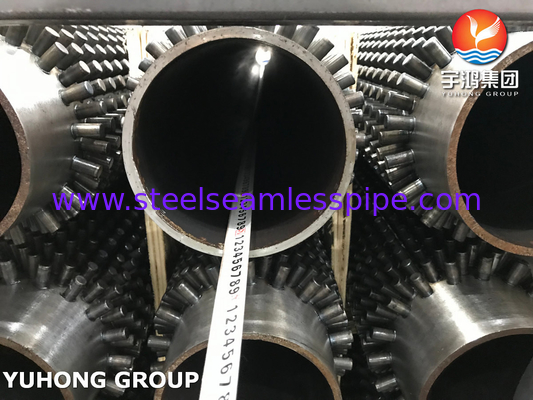

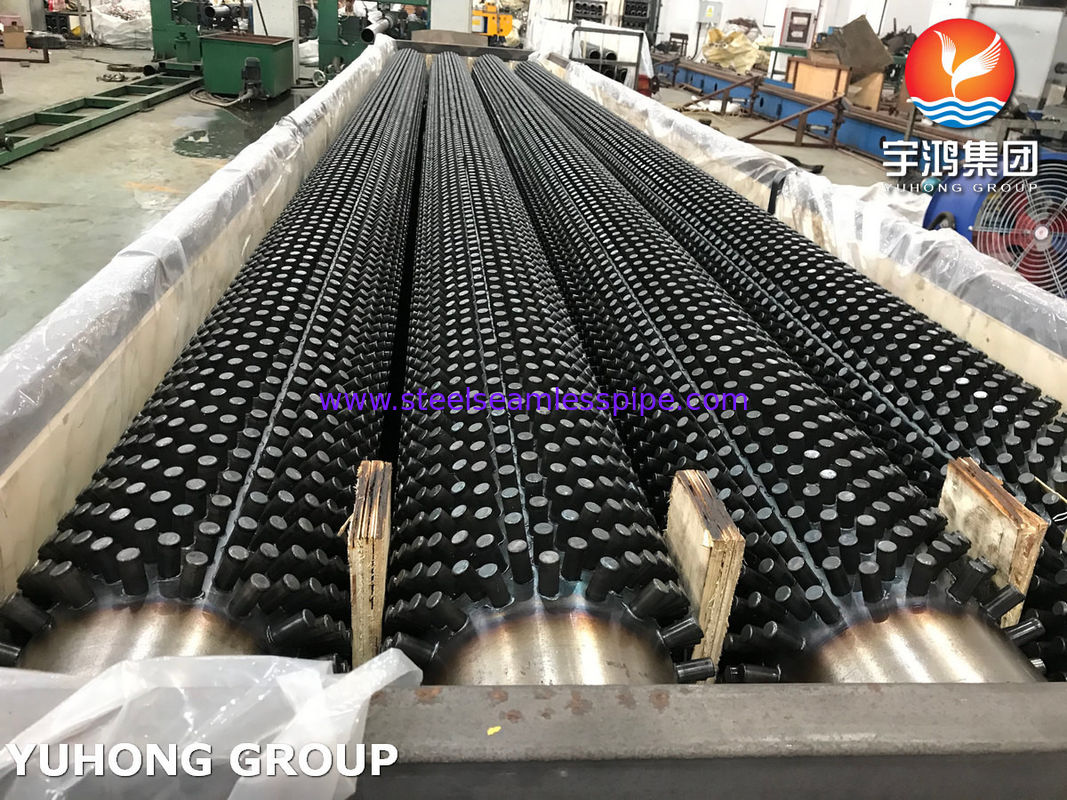

ASTM A106 / ASME SA106 GR.B Flossenröhrchen aus Kohlenstoffstahl für Raffinerien
Übersicht:
SA106 GR.B bezieht sich auf eine spezifische Klasse von Material aus Kohlenstoffstahl, das der ASTM-Norm A106 entspricht.Es wird häufig bei hohen Temperaturen und Druckanwendungen wie in der Öl- und Gasindustrie verwendet, Stromerzeugung und mehr.
Schlauchflossenröhren sind Komponenten, die in Wärmetauschern und Kesseln zur Steigerung der Wärmeübertragungseffizienz verwendet werden.Erhöhung der Fläche für die WärmeübertragungDiese Konstruktion verbessert die thermische Leistung des Wärmetauschers oder Kessel durch besseren Wärmeaustausch zwischen der Flüssigkeit im Rohr und der äußeren Umgebung.
Wenn SA106 GR.B-Material zur Herstellung von gepolsterten Flossenröhren verwendet wird, gewährleistet es hohe Festigkeit, Korrosionsbeständigkeit und zuverlässige Leistung unter anspruchsvollen Bedingungen.Diese Rohre sind so konzipiert, dass sie hohen Temperaturen und Druck standhalten und gleichzeitig ihre strukturelle Integrität über längere Zeit erhalten.
Die Yuhong Group liefert eine Vielzahl von hochwertigen gepolsterten Flossenröhren.
Beschreibung:
| Standards |
ASME SA106 |
| Basisrohrmaterial |
Gr.B. |
| Flossenart |
mit einem Durchmesser von mehr als 20 mm |
| Flossenmaterial |
Kohlenstoffstahl |

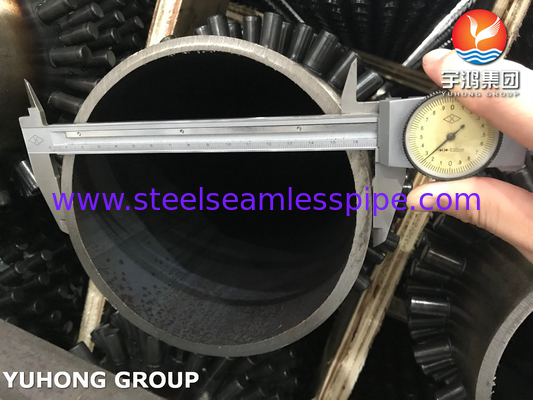

| Base Tube Überdosis. |
Mehr als 100 mm |
| Stammhöhe |
25.4 mm |
| Durchmesser der Stange |
Standardgröße ist kreisförmig für verlängerte Portionen 0,5 ′′ (12,7 mm) oder angepasst |
| Abstand zwischen den Stämmen |
0.625 ′′ (15.875 mm) oder 63 Stangen pro Ebene pro Meter oder maßgeschneidert |
| Rohrende |
Einfache Enden, abgeschrägte Enden |
| Nacktes Ende |
Auf Wunsch des Kunden |
| Produktionskapazität |
Mehr als 2000 Meter pro Tag |
Chemische Zusammensetzung des Grundrohrs:
| Zulassung |
C |
In |
P |
S |
- Ja. |
Die |
- Was? |
- Das ist Mo. |
Ni |
V |
| B |
0.30 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 Minuten |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
Mechanische Eigenschaften des Basisrohrs:
| Zulassung |
Zugfestigkeit, min, ksi (MPa) |
Die Leistungsstärke,
Min, ksi (MPa) |
Verlängerung in 2 Zoll.
oder 50 mm, min (%) |
Wärmebehandlungstemperatur,
Min, °F(°C) |
| Längsschnitt |
Querschnitts |
| B |
60(415) |
35(240) |
30 |
16.5 |
1200 ((650) |
Anwendungs- und Arbeitsprinzip des gefüllten Flossenrohrs:
1Das Gerät wird ausschließlich für das Schweißen von Stoßröhren verwendet.Es zeichnet sich durch hohe Wärmeübertragungseffizienz und hohen Lagerdruck ausEs wird hauptsächlich in der Abwärmerückgewinnung, in der Petrochemie, in den Wärmeaustauschsystemen von Kraftwerkskesseln und in anderen Industriezweigen eingesetzt.
Die Anwendung von Stoßröhren in der Heizofenkonvektionskammer der petrochemischen Industrie kann den Rauchseitenwärmeübertragungskoeffizienten erhöhen.Die Fläche der gepolsterten Rohre ist 2 bis 3 Mal größer als die der LichtrohreUnter den Bedingungen einer angemessenen Konstruktion kann die Verwendung von gepolsterten Rohren die gleiche Wärmeintensität wie Strahlung erzielen.
2Ein Stuckrohr ist ein integriertes Wärmeaustauschteil, das mit Hilfe von Leistungsfrequenzkontakt-Widerstandsschweißen und Auflösungsschweißverfahren verarbeitet wird.
3. Die Ausrüstung verwendet eine doppelte Torch-Metall-Tumor-freie Schweißung. Ein Schrittmotor wird für die Spaltung des Stiftkopfes verwendet; und eine lineare Anleitung verwendet die Maschinenkopfschleifmaschine. Die Schweißgenauigkeit wird gewährleistet.
4Der elektrische Steuerungsteil übernimmt die PLC-Programmsteuerung und die Einstellung der Parameter für die Mensch-Maschine-Schnittstelle.und der Betrieb ist einfach und zuverlässigDie Schweißparameter werden mit einem einzigen Computer eingestellt, die Leistung ist stabil und praktisch.
YUHONG GROUP Stützrohr Haupttechnische Parameter
1Nennleistung: 90 KVA
2. Nennspannung: 380V±10%
3Durchmesser der geschweißten Stahlrohre: 60-220 mm
4Durchmesser geschweißter Knoten 6-14 mm (und andere Knoten mit ungewöhnlicher Form)
5Wirkliche Länge der geschweißten Stahlrohre: 13 m
6.Axial Abstand von geschweißten Stiften: frei einstellbar
7- Anordnung der radial geschweißten Knoten: gerade Zahl
8Bei dem Schweißen von Edelstahlmaterialien ist ein Vorwärmer erforderlich (von dem Benutzer selbst hergestellt).
Wenn Sie an unseren Yuhong-Produkten interessiert sind, rufen Sie uns bitte an oder mailen Sie uns, wir werden Ihre Anfrage so schnell wie möglich bearbeiten und Ihnen den besten Support geben
