Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modellnummer: | ASTM A210 Klasse A1 eingebettete Flossenröhre |
| Min Bestellmenge: | 10 PCS |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Anforderungs-Falte-hölzernes Fall-Eisen-Fall-Bündel mit Plastikkappe |
| Lieferzeit: | Hängt von der Menge ab |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Tonnen pro Monat |
| Rohrmaterial: | ASTM A210 Klasse A1 | Flossenart: | eingebettet |
|---|---|---|---|
| Flossenmaterial: | AL 1060 | Anwendung: | Wärmeaustauscher Heater Parts |
| Markieren: | ASTM A210 eingebettete Flachrohr,Rohr aus Kohlenstoffstahl G-Typ Finnen,Al 1060 Eingebettete Flossenröhre |
||

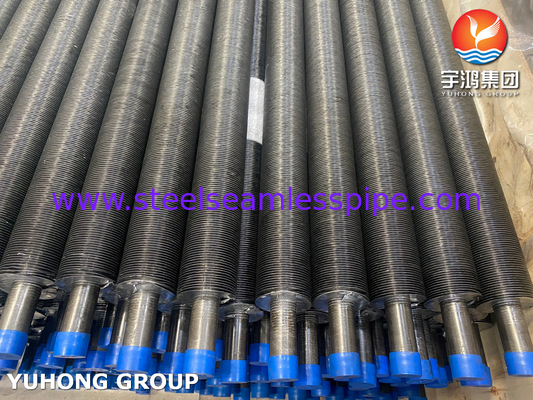

KohlenstoffstahlEingebettete Flossenröhrchen des Typs G ASTM A210 Klasse A1 Al 1060
Übersicht:
¥ G ¥ Typ Aluminium eingebettete Flossenröhre ist ein wichtiger Bestandteil des Wärmetauschers, insbesondere die aus Aluminium gefertigte Flossenröhre, die leichtgewichtig und leicht herzustellen ist,und ist üblicherweise in Wärmeaustauschgeräten verwendet.
Das Hauptdesignmerkmal von Embedded Fin-Röhren besteht darin, dass die Flosse in eine in die Röhren geschnittene spiralförmige Rille eingesetzt und geschweißt wird.
Eingebettete Flossen eignen sich am besten für den Einsatz bei hohem thermischen Zyklus oder hohen Temperaturen, bei denen die Flossenseite regelmäßig gereinigt wird.Diese Art der Flosse hat eine große Einschränkung, nämlich die Notwendigkeit einer Mindestwandstärke von 1 mm..65mm, um die Rillen unterzubringen. Allerdings kann die Flosse des Typs G ¥ Temperaturen von bis zu 400 °C aushalten und kann für eine bessere Leitfähigkeit Carbonstahlflossen einbinden.
Herstellungsprozess
Insbesondere ist das G-Typenflossenrohr eine Spiral-Rille mit einer bestimmten Breite und Tiefe, die auf dem Stahlrohr vorverarbeitet wird und dann der Aluminiumstreifen auf dem Stahlrohr auf der Ausrüstung eingelegt wird.Während des Wickelvorgangs, wird der Stahlstreifen durch eine gewisse Vorspannkraft in der Spirale festgeklemmt, wodurch eine gewisse Berührungsfläche zwischen dem Stahlstreifen und dem Stahlrohr gewährleistet wird.
Um zu verhindern, daß der Stahlstreifen abprallt und abfällt, sollten beide Enden des Stahlstreifens an das Stahlrohr geschweißt werden.Es sollte eine gewisse Gegenreaktion zwischen dem Stahlstreifen und der Spirale RilleWenn die Gegenreaktion zu gering ist, um eine Störung zu erzeugen, ist es schwierig, den Einlegprozeß reibungslos voranzutreiben.
Darüber hinaus wird der Wunde-Stahlgürtel immer einen gewissen Absprung aufweisen, wodurch der Stahlgürtel und die Unterfläche der Spiral-Rille nicht gut verbunden werden können.Einfüllen von Flossen kann auf allgemeiner Ausrüstung durchgeführt werden, und die Kosten sind nicht hoch.
A210 Klasse A1 Chemische Zusammensetzung
|
Zulassung |
C (maximal) |
In |
Si(Min) |
P (max) |
S (maximal) |
|
A1 |
0.27 |
Maximal 0.93 |
0.10 |
0.035 |
0.035 |
Mechanische Eigenschaften
|
Zulassung |
Zugfestigkeit ((Mpa) |
Ausfallstärke (Mpa) |
Ausdehnung ((%) |
|
A1 |
≥ 415 |
≥ 255 |
≥ 30 |
G-Typ eingebetteter Flachrohr:
Material des Rohrkerns:
1Kohlenstoffstahl: A179, A192, SA210 Gr A1/C, A106 Gr B
2. Edelstahl: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Kupfer: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
Flossenmaterial:
1. Aluminium (Aluminium)1100, Alu.1060)
2- Kupfer.
3Stahl
Flossenart: Festflächig
Flossenröhrentyp: G-Typ eingebettet
Außendurchmesser (OD): 16 mm Min ~ 50,8 mm max.
Rohrlänge: bis zu 18 000 mm.
Flossenhöhe: maximal 16,5 mm.
Flossenstärke: im Allgemeinen 0,4 mm bis 0,6 mm
Flossenlänge: mindestens 2,1 mm (12FPI)
Oberflächenschutz: Beide nackten Enden müssen mit Zink oder Aluminium versehen sein, das durch eine Beschichtung mit einem Elektrospray-Bogen-System metallisiert wurde.
Zubehör: Rohrstützboxen, Klemmen oder Abstandsboxen (Materialien: Aluminium, Zink und Edelstahl).
Anwendungen
- Pharmazeutische Ausrüstung
- Chemische Ausrüstung
- Meereswassergeräte
- Wärmetauscher
- Kondensatoren
- Zellstoff- und Papierindustrie
- Offshore-Ölbohrunternehmen
- Stromerzeugung
- Petrochemie
- Gasverarbeitung
