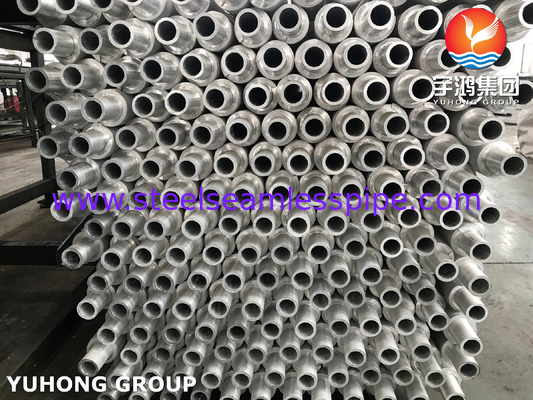

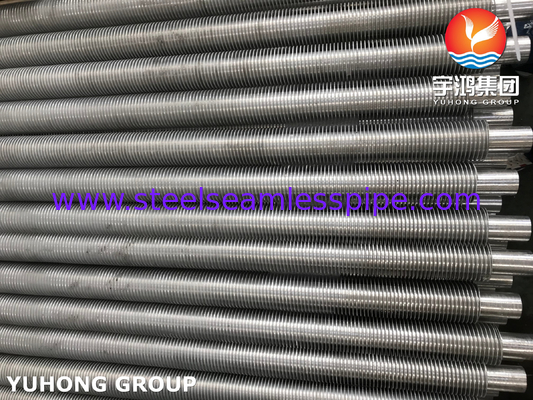

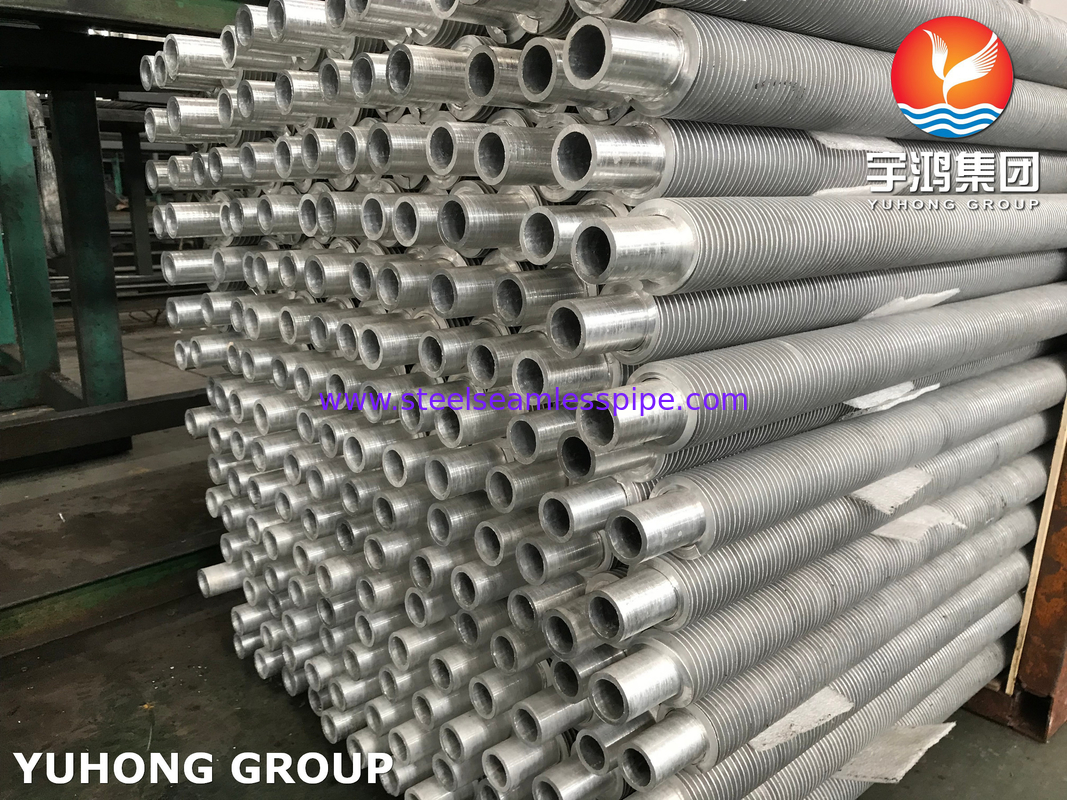

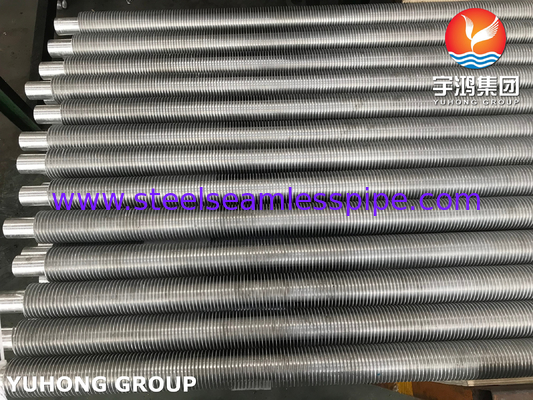

ASTM A312 ASME SA312 Edelstahl-Metallgumbinierte extrudierte Flossenröhre für Wärmetauscher
Verbundmetall extrudierte Flossenröhren sind bimetallische Wärmetauscherkomponenten, die zwei unterschiedliche Metalle durch einen Extrusionsprozess kombinieren. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Das Aluminiumflossenmaterial wird zunächst auf die Außenseite des Grundrohrs aufgetragen und dann durch eine Matrize extrudiert, um die Flossen direkt von der Außenseite des Grundrohrs zu bilden.
Diese Art von Flossen kann die Wirtschaftlichkeit erhöhen und die Materialausnutzung optimieren, da günstigere Grundmaterialien mit leistungsstarken Flossen verwendet werden
Besondere Vorteile von Aluminiumflossen
(1) Hohe Wärmeleitfähigkeit
Ausgezeichnete Wärmeleitfähigkeit: Die Wärmeleitfähigkeit von Aluminium (ca. 237 W/m·K) ist deutlich höher als die von Stahl (ca. 50 W/m·K).mit einer Breite von mehr als 20 mm,, wodurch die Gesamtwärmeaustauschleistung erheblich verbessert wird.
Einheitliche Wärmeabgabe: Die einheitliche Wärmeleitfähigkeit von Aluminium kann lokale heiße Stellen reduzieren und die Verformung des Grundrohrs durch einen übermäßigen Temperaturgradienten verhindern.
(2) Leichtbau
Niedrige Dichte: Die Dichte von Aluminium (2,7 g/cm3) beträgt nur ein Drittel der Dichte von Stahl.die besonders für gewichtsempfindliche Anwendungen geeignet ist (z. B. Luftkühler und Fahrzeugwärmeaustauschsysteme), die Kosten für die Strukturförderung senken.
(3) Korrosionsbeständigkeit
Natürlicher Oxidationsschutz: Auf der Oberfläche von Aluminium entsteht leicht eine dichte Oxidfolie (Al2O3), die Korrosion durch Atmosphäre, Wasserdampf und schwache Säuren widersteht.Verlängerung der Lebensdauer.
Salzbesprühungsbeständigkeit: Es ist besser als gewöhnlicher Kohlenstoffstahl in Meeres- oder Küstenumgebungen und eignet sich für Kondensatoren und Meerwasserentsalzungsanlagen.
(4) Wirtschaftlich
Kontrollierbare Kosten: Der Preis von Aluminium ist niedriger als der von Kupfer und Edelstahl, der Verbrauch an Verarbeitungsenergie ist gering und bietet offensichtliche umfassende Kostenvorteile.
Niedrige Wartungskosten: Die Korrosionsbeständigkeit verringert die Notwendigkeit einer Beschichtung oder eines Austauschs.
Die Leistungsminderung eines Wärmetauschers ist im wesentlichen auf zwei Phänomene zurückzuführen, die im Laufe der Zeit auftreten:
- Erhöhte Verschmutzungsbeständigkeit aufgrund der Anhäufung von Verunreinigungen in beiden Flüssigkeiten.
- Erhöhte thermische Widerstandsfähigkeit an der Rohr-Finnen-Bindung durch thermische Zyklusvergrößerung der Materialien und Korrosion an der Flossenbasis oder Wurzel.Diese Faktoren verursachen einen Kontaktverlust oder Bindungsdruck zwischen den Flossen und dem Rohr.
| Typ |
Beschreibung |
Basisrohr |
Spezifikation der Flossen (mm) |
| Überdosis (mm) |
Flossenhöhe |
Flossenhöhe |
Flossendick |
| Eingebettet |
Flossenröhrchen des Typs G |
16 bis 63 |
2.1 bis 5 |
< 17 |
- Nein.4 |
| mit einer Breite von nicht mehr als 15 mm |
Metallkombinationen aus Einzelmetall |
8 bis 51 |
1.6 bis 10 |
< 17 |
0.2-0.4 |
| T-Flaschenröhre mit niedriger Flosse |
10 bis 38 |
0.6-2 |
< 1.6 |
- Nein.3 |
| mit einer Breite von nicht mehr als 30 mm |
16 bis 51 |
8 bis 30 |
< 2.5 |
/ |
| Wunde |
Flossenröhrchen des Typs l/kl/ll |
16 bis 63 |
2.1 bis 5 |
< 17 |
- Nein.4 |
| String |
Schnurflossenröhrchen |
25 bis 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-Typ |
Rohr des Typs U |
16 bis 38 |
/ |
/ |
/ |
| Schweißen |
HF-Schweißflossenröhre |
16 bis 219 |
3 bis 25 |
5 bis 30 |
0.8-3 |
| Flossenröhre des Typs H/HH |
25 bis 63 |
8 bis 30 |
< 200 |
1.5 bis 3.5 |
| Flossenröhrchen |
25 bis 219 |
8 bis 30 |
5 bis 35 |
φ5 bis 20 |
Anwendung
Luftkühler
Die Abgasdampfkondensation von Dampfturbinen in Kraftwerken und die Kühlung von Prozessgasen in petrochemischen Anlagen beruhen auf der leichten und atmosphärischen Korrosionsbeständigkeit von Aluminiumflossen.
Klimaanlagen und Kühlsysteme
Aluminiumflügelröhren in Verdampfern und Kondensatoren können das Gewicht der Anlagen reduzieren und die Energieeffizienz (COP) verbessern.
Thermische Bewirtschaftung von Fahrzeugen mit neuer Energie
Batteriekühlgeräte und Motorradiatoren nutzen die Leichtigkeit von Aluminiumflossen, um die Reichweite zu erhöhen.
Industrieabfallwärmerückgewinnung
In Geräten zur Rückgewinnung von Abwärme aus Rauchgasen sind Aluminiumflossen gegen Säure-Taupunktkorrosion beständig und können sich an komplexe Arbeitsbedingungen anpassen.
