ASME SA213 Nahtlose T12 HF-Schweißflossenröhrchen für Radiatoren
YUHONG Gruppekann sich mit verschiedenen Industrieprojekten befassen undAlle unsere Produkte werden im Inland bezogen, entwickelt und produziert.Das bedeutet, dass unsere Kunden sofortigen Zugang zu genau den Produkten haben, die sie für ihre spezielle Anwendung benötigen.Außerdem können wir sicherstellen, dass Sie Produkte mit höchster Qualität und Produktionsstandards und einer lokalen, besorgten Kundendienstpräsenz erhalten.

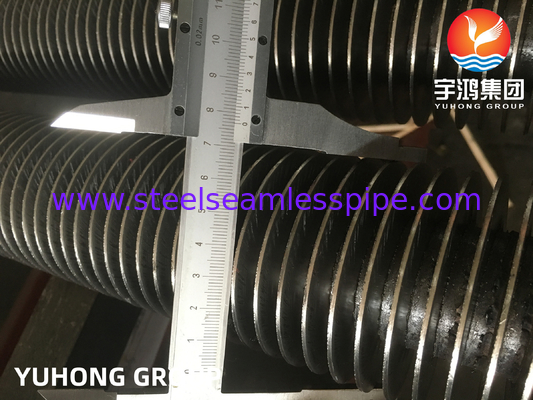

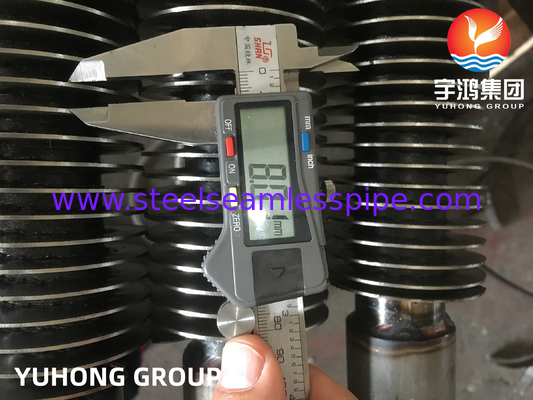

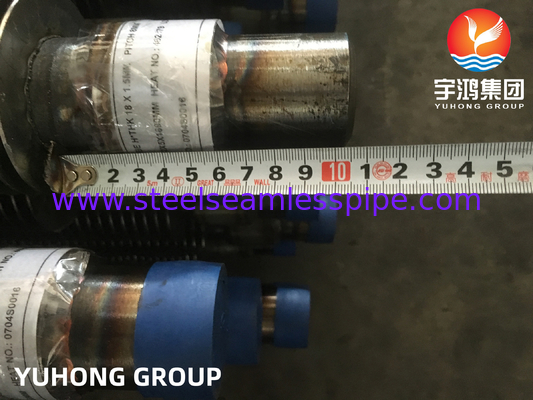

Diese Seite bezieht sich auf ASME SA213 TP12 High Frequency Welded ((HFW Fin Tube), auch Solid Type Fin Tube genannt,Verwendung von Stahl- oder Edelstahlstreifen oder Stahlrunden, die direkt an der Rohr-/Rohroberfläche geschweißt sindDurch die feste Schweißung der Flossen an das Basisrohr/Rohr kann die Wärmeübertragungseffizienz von HFW-Finnen deutlich verbessert werden.Diese Flossenröhren können häufig unter Schwingungsbedingungen verwendet werden.
HFW Finnenröhrchen gibt es in vielen Arten: gezackte Finnenröhrchen, flache Finnenröhrchen, gefüllte Finnenröhrchen.Sie können bei sehr hohen Temperaturen verwendet werden, daDie starke Verbindung zwischen Flosse und Basisrohr verhindert die Lockerung der Flosse durch Wärmebelastung, Oxidation, Korrosion usw..Wir von YUHONG verkaufen diese Flossenröhren seit mehr als 33 Jahren und verkaufen sie in über 70 Ländern.
Allgemeine Spezifikationen Flossenröhren
Ausgangssperre: 15,88 bis 219,1 mm
Flossenhöhe: 6-50 mm
Flossenstärke: 0,3-3,0 mm
Finnenhöhe: auf Wunsch des Kunden.
Ende: Schlichte Enden, abgeschrägte Enden
Keine Flossenfläche auf beiden Seiten: Nach Anforderung und Zeichnung des Kunden
Spezifikationen für verschiedene Arten von Flossenröhren
| Typ |
Beschreibung |
Basisrohr |
Spezifikation der Flossen (mm) |
| Überdosis (mm) |
Flossenhöhe |
Flossenhöhe |
Flossendick |
| Eingebettet |
Flossenröhrchen des Typs G |
16 bis 63 |
2.1 ~ 5 |
< 17 |
- Nein.4 |
| mit einer Breite von nicht mehr als 15 mm |
Metallkombinationen aus Einzelmetall |
8 bis 51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| T-Flaschenröhre mit niedriger Flosse |
10 bis 38 |
0.6 ~ 2 |
< 1.6 |
- Nein.3 |
| mit einer Breite von nicht mehr als 30 mm |
16 bis 51 |
8.0 bis 30 |
< 2.5 |
/ |
| Wunde |
Flossenröhrchen des Typs l/kl/ll |
16 bis 63 |
2.1 ~ 5 |
< 17 |
- Nein.4 |
| String |
Schnurflossenröhrchen |
25 bis 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-Typ |
Rohr des Typs U |
16 bis 38 |
/ |
/ |
/ |
| Schweißen |
HF-Schweißflossenröhre |
16 bis 219 |
3 ~ 25 |
5 bis 30 |
0.8-3 |
| Flossenröhre des Typs H/HH |
25 bis 63 |
8 bis 30 |
< 200 |
1.5 bis 3.5 |
| Flossenröhrchen |
25 bis 219 |
8 bis 30 |
5 bis 35 |
φ5 bis 20 |
Basisrohr/Rohrmaterial:
1.mit einer Breite von nicht mehr als 20 mmDie in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Zweifach- oder Superzweifalzstahl:Die Anforderungen an die Qualität der Produkte sind in Anhang I der Richtlinie 2008/57/EG festgelegt.
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Kohlenstoffstahl:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.mit einer Breite von mehr als 20 mm,
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.mit einer Breite von mehr als 20 mm,Hestalloy / Inconel / Reinnickel / NS-Legierung / Kupferlegiertes Stahl
Flossenmaterial:Legierten Stahl, Edelstahl, Kohlenstoffstahl
Merkmale der Flossenröhre
Hochleistungs-
Einfache Installation
Einfache Installation
Weniger Platz erforderlich
Optimierte Oberfläche
Verwendet die beste Technologie
Weniger Energieverbrauch
Erhöhte Zuverlässigkeit
Leichte Wartung
Hohe mechanische Beständigkeit
Kompaktes Design usw.
Einzelheiten der ASME SA213 Röhre
Die Anforderungen an die Anforderungen der Richtlinie 2008/57/EG gelten nicht.Diese Spezifikation deckt nahtlose Kessel, Überhitzer und Wärmetauscher aus ferritischem und austenitischem Stahl ab, die für Kessel, Überhitzer, Wärmetauscher,oder Kondensatorröhren und sonstige Anwendungen.
Chemische Zusammensetzung (%) --MAX K11562
| Zulassung |
C |
In |
P |
- Ich weiß. |
- Ja. |
Die |
- Das ist Mo. |
| T12 |
0.05-0. Das ist das Richtige.15 |
0.3-0.61 |
0.025 |
0.025 |
0.5 |
0.8-1.25 |
0.44-0.65 |
Mechanische Eigenschaften K11562
| Zulassung |
Zugfestigkeit, min. |
Ausfallstärke (0,2% Offset,min) |
Verlängerung |
Brinell/Vickers |
- Ich weiß. |
| T12 |
ksi-60,MPa-415 |
KSI-32, MPa-220 |
30% |
163 HBW/170 HV |
85 HRB |
Inspektionen und Prüfungen
| Kontrollen und Prüfungen:G-Finnen; L-Finnen; LL-Finnen; KL-Finnen; Extrudierte Flossenröhrchen |
| 1Chemische Zusammensetzung |
| 2.Mechanische Eigenschaften |
| 3.Hydrostatische Prüfung |
| 4.Pneumatische Prüfung |
| 5.Boroskopische Untersuchung |
| 6.Eddy-Stromprüfung |
| 7.Ziehversuch (nur für bimetallische Rohre) |
Verwandte Industriezweige
1.Öl- und Erdölindustrie- Ich weiß.
2.Metallurgie
3.Energieindustrie
4.Leichte Industrie
5- Pharmazeutische Industrie
6Lebensmittelindustrie
7Chemische Industrie
Anwendung
1.Kessel (Kalderas)
2.Sparen
3.Finnenröhren
4.Aufbereitung von Abwärme
5Luftkühler / Ölkühler / Wasserstoffkühler / Generatorkühler
6.Lufthitzer / Luftkühlwärmetauscher / Superheizer / FeuerheizerHRSG
7.Wärmeleitungstechnik
Für ein schnelles Angebot senden Sie bitte folgende Anforderung:
1- Anzahl der Teile.
2.Basisrohr: Durchmesser, Dicke, Länge und Materialbeschreibung.
3.Finnen: Materialbeschreibung, Art (fester oder gezackter), Höhe, Dicke, Abstand, Flossenlänge und nicht-flossenen Abschnitte.
4Lieferfrist erforderlich.
