Yuhong Holding Group Co., LTD
Herkunftsort: | CHINA |
Markenname: | YUHONG |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modellnummer: | Kohlenstoffstahl-Umkehrbogen-Flossen-Rohr |
Min Bestellmenge: | 500kgs |
---|---|
Verpackung Informationen: | Sperrholzkiste, Eisenkasten |
Lieferzeit: | 7 Tage |
Zahlungsbedingungen: | L/C, T/T |
Produkt-Name: | Umkehrbogen-Rippenrohr | Rohr-Material:: | Kohlenstoffstahl, Edelstahl, legierter Stahl |
---|---|---|---|
Aluminiumflosse: | Alu.1100, Alu.1060 | O.D.: | 20mm bis 219mm |
W.T.: | 2mm bis 16mm | Länge: | Können Sie besonders angefertigt |
Art: | Gerade Umkehrbogen | Zerstörungsfreie Prüfung: | HT UND, UT, PINT |
Anwendung: | Wärmetauscher, Kessel, thermische Übergangsausrüstung, etc. | ||
Glanzpunkt: | Kohlenstoffstahl-Rippenrohr, U-förmiges HFW-Rohr |

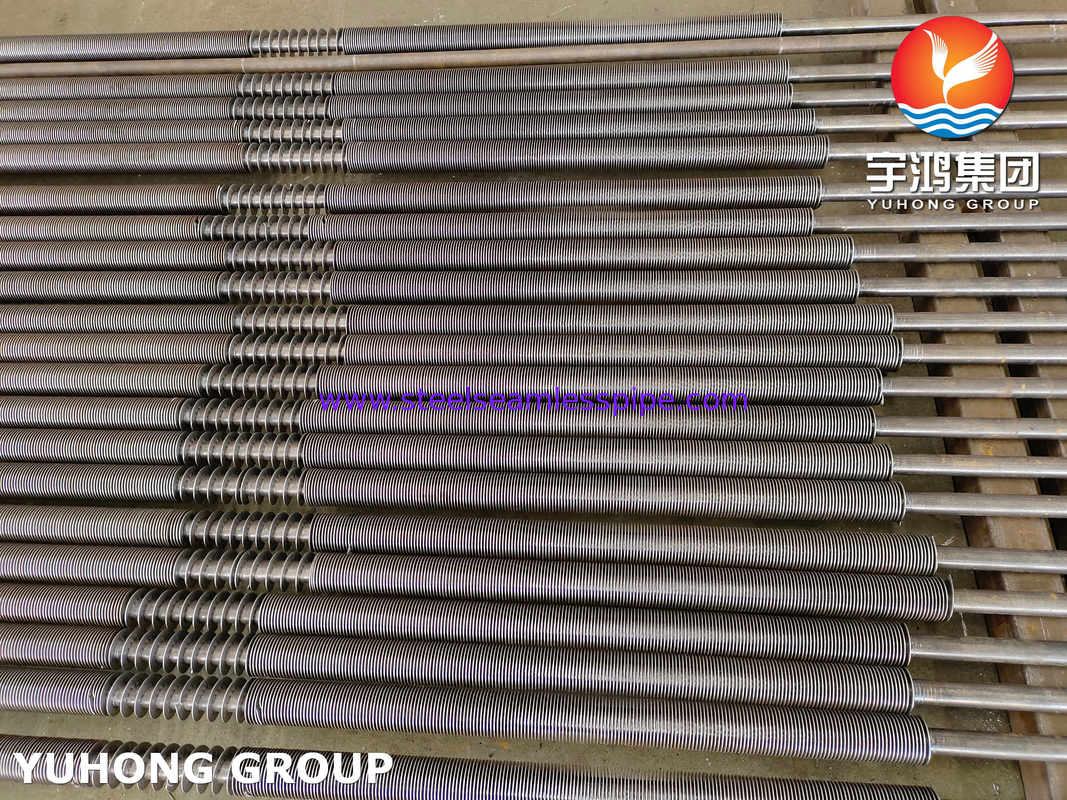

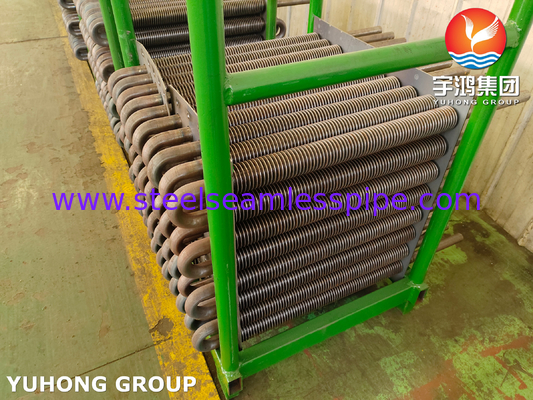

U-förmiges HFW Rippenrohr A106 Gr.B des Kohlenstoffstahl-für Wärmetauscher
Das U-förmige Rippenrohr hat einige Vorteile, einschließlich:
Erhöhte Wärmeübertragungs-Leistungsfähigkeit: Die Flossen auf dem Rohr erhöhen die Fläche, die Wärmeübertragungs-Leistungsfähigkeit verbessert.
Verringerte Größe und Gewicht: Die erhöhte Wärmeübertragungs-Leistungsfähigkeit lässt die kleineren und helleren verwendet zu werden zu Wärmetauscher.
Verbesserte Korrosionsbeständigkeit: Das U-förmige Rippenrohr wird häufig von den Materialien mit guter Korrosionsbeständigkeit hergestellt, die es passend für Gebrauch in der rauen Umwelt macht.
Erhöhte mechanische Festigkeit: Die Flossen auf dem Rohr auch zusätzliche mechanische Festigkeit zur Verfügung stellen, die in den Hochdruckanwendungen nützlich sein kann.
Flossen-Rohr-Spezifikation
PRODUKT | ART | NAME | BLOSSES ROHR-MATERIAL | FLOSSEN-MATERIAL |
Wärmetauscher Gerippt Rohr |
EINGEBETTET | G-TYPE FLOSSEN-ROHR | KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL, LEGIERUNG | ALUMINIUM |
VERDRÄNGT | EINZELNES METALL DES METALLgombined | KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL, LEGIERUNG | KUPFERN, ALUMINIUM | |
NIEDRIGES FLOSSEN-ROHR T-TYPE FLOSSEN-ROHR |
KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL, LEGIERUNG | / | ||
BAMBUSrohr GEWÖLBTES ROHR |
KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL, LEGIERUNG | / | ||
WUNDE | L-/KL/LLart FLOSSEN-ROHR | KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL, LEGIERUNG | KUPFERN, ALUMINIUM | |
SCHNUR | SCHNUR-FLOSSEN-ROHR | ALUMINIUM, KUPFER, KOHLENSTOFFSTAHL, ROSTFREIES STEL | ALUMINIUM, KUPFER, KOHLENSTOFFSTAHL, ROSTFREIES STEL | |
U-TYPE | U-TYPE ROHR | KOHLENSTOFFSTAHL, KUPFER, EDELSTAHL | / | |
SCHWEISSEN | HF-SCHWEISSEN-FLOSSEN-ROHR | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG | |
U-TYPE | H-/HHart FLOSSEN-ROHR | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG | |
SCHWEISSEN | VERZIERTES FLOSSEN-ROHR | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG | KOHLENSTOFFSTAHL, EDELSTAHL, LEGIERUNG |
Niedriges Rohrmaterial:
Edelstahl, Kohlenstoffstahl, legierter Stahl
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 GR B GR C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Legiert Stahl-chemische Zusammensetzungen
Grad | UNS-Bezeichnung | Zusammensetzung, % | ||||||
Kohlenstoff | Mangan | Phosphor, maximal | Schwefel, maximal | Silikon | Chrom | Molybdän | ||
P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Materieller Grad
Amerikanischer Standard | Austenitstahl: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Duplexstahl: S32101, S32205, S31803, S32304, S32750, S32760 Andere: TP405, TP409, TP410, TP430, TP439,… |
Europen-Standard | 1,4301, 1,4307, 1,4948, 1,4541, 1,4878, 1,4550, 1,4401, 1,4404, 1,4571, 1,4438, 1,4841, 1,4845, 1,4539, 1,4162, 1,4462, 1,4362, 1,4410, 1,4501 |
GOST Standard | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Technische Details/niedrige Rohr-Details
Rohr-Durchmesser: 20 Millimeter Od-Minute zu 219 Millimeter Od-Maximum.
Rohr-Stärke: Minimum 2 Millimeter bis 16mm
Rohr-Material: Kohlenstoffstahl, Stahl des Edelstahl-, legiertenstahls, Corten, Duplexstahl, Superduplexstahl, Inconel, hohes hohes Nickel Chromes u. Incolloy, Material CK 20 und etwas Anderes Material.
Flossen-Details
Flossen-Stärke: Min. 0,8 Millimeter zum Maximum 4 Millimeter
Flossen-Höhe: Minute 0,25" (6,35 Millimeter) zu Max.1.5“ (38 Millimeter)
Flossen-Dichte: Flossen der Minuten-43 pro Meter zum Maximum 287 Flossen pro Meter
Material: Kohlenstoffstahl, Stahl des Edelstahl-, legiertenstahls, Corten, Duplexstahl und Incolloy.
Anwendungen
U-förmige Flossenrohre sind in den Wärmetauschern, in den Kesseln und in anderen thermischen Übergangsanwendungen allgemein verwendet. Sie sind in den Situationen, in denen es eine große Temperaturdifferenz zwischen den Flüssigkeiten gibt, die ausgetauscht werden, als die Flossen auf der Rohrzunahme der Wärmeaustauschflächebereich besonders nützlich und verbessern Leistungsfähigkeit. U-förmige Flossenrohre werden auch in den Klimaanlagen, in den Kühlanlagen und in anderen industriellen Anwendungen benutzt, in denen Wärmeübertragung angefordert wird.
