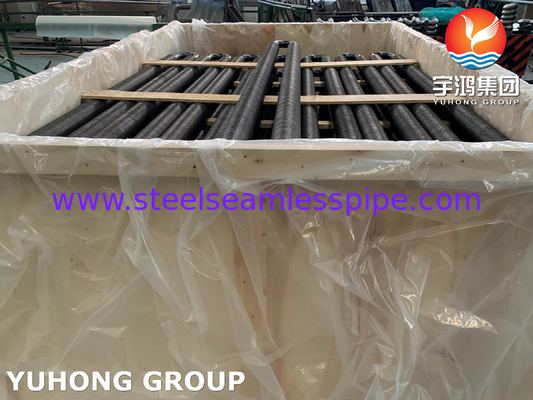

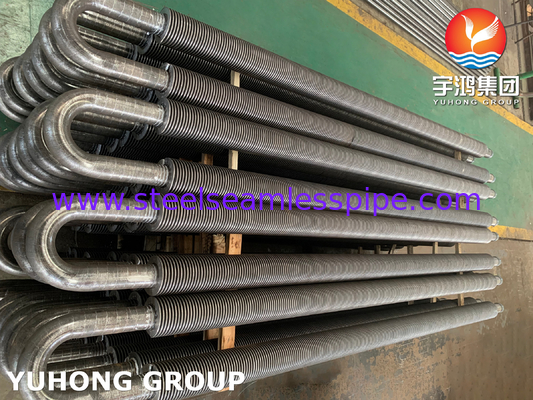

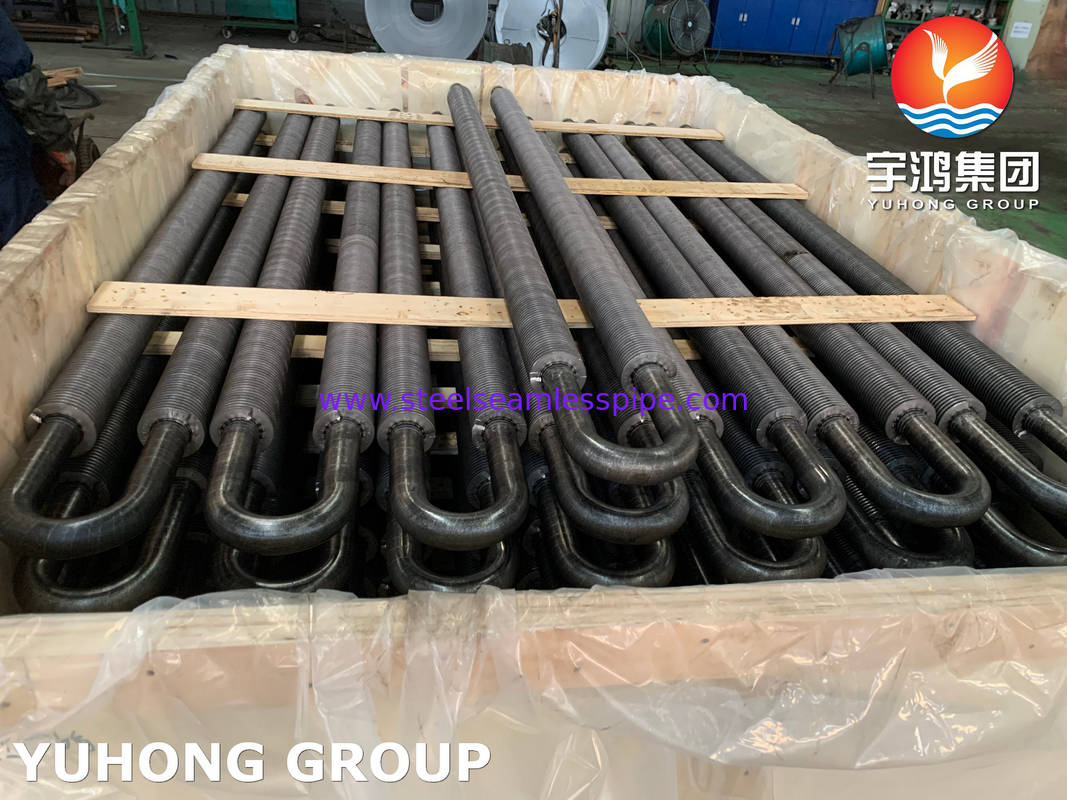

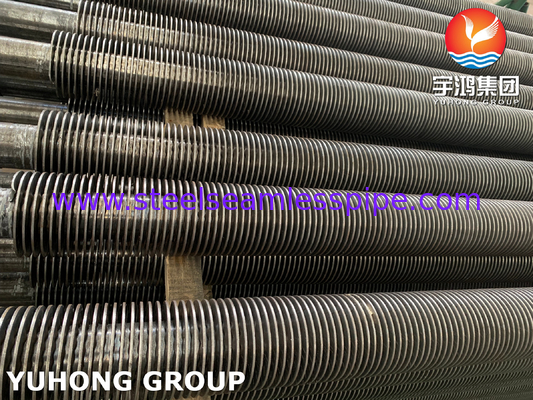

ASTM A106 GR.B Hochfrequenzgeschweißte Oberflächenläufe aus Kohlenstoffstahl
Übersicht:
ASTM A106 Gr.B HFW U-Fin Tube ist eine Art Wärmetauscherröhre aus Kohlenstoffstahl mit einem einzigartigen "U"-förmigen Flossenprofil.Die "U"-förmigen Flossen sind spiralförmig an der Außenseite des Rohres geschweißt, so dass eine erweiterte Oberfläche entsteht, die die Gesamtwärmeübertragungseffizienz verbessern kann.
Der Herstellungsprozess des HFW (High-Frequency Welded) U-Fin Tube beinhaltet die Verwendung von Hochfrequenz-Stromströmen, um eine starke und präzise Schweißung zwischen den Flossen und dem Basisrohr herzustellen.Dies ermöglicht eine zuverlässigere und langlebigere Bindung, im Vergleich zu herkömmlichen Schweißverfahren.
Diese Art von Flossenröhrchen wird häufig in Anwendungen verwendet, in denen die Wärmeübertragungseffizienz von entscheidender Bedeutung ist, z. B. in der Stromerzeugung, der chemischen Verarbeitung und HVAC-Systemen.B HFW U-Fin Tube entspricht den Industriestandards für Größe, Form und Dicke, so daß es leicht in jedes Wärmetauschersystem integriert werden kann.
Die Yuhong Group stellt eine Vielzahl von hochwertigen Hochfrequenz-geschweißten Flossenröhren zur Verfügung.
Beschreibung:
| Standards |
ASME SA106 |
| Basisrohrmaterial |
Gr.A/B/C |
| Flossenmaterial |
Kohlenstoffstahl |
| Base Tube Überdosis. |
15.88mm ~ 219mm |
| Flossenhöhe |
≤ 30 mm |
| Flossendicke |
0.8 mm bis 3 mm |
| Flossenhöhe |
10 mm bis 30 mm |
| Rohrende |
Einfache Enden, abgeschrägte Enden |
| Nacktes Ende |
Auf Wunsch des Kunden |
| Schweißprozess |
GMAW |
| Produktionskapazität |
Mehr als 2000 Meter pro Tag |
Chemische Zusammensetzung:
| Zulassung |
C |
In |
P |
S |
- Ja. |
Die |
- Was? |
- Das ist Mo. |
Ni |
V |
| Eine |
0.25 max. |
0.27 zu 0.93 |
0.035 max. |
0.035 max. |
0.10 Minuten |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
| B |
0.30 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 Minuten |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
| C |
0.35 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 Minuten |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
Mechanische Eigenschaften:
| Zulassung |
Zugfestigkeit, min, psi (MPa) |
Die Leistungsstärke,
Min, psi (MPa) |
Verlängerung in 2 Zoll.
oder 50 mm, min (%) |
Wärmebehandlungstemperatur,
Min, °F(°C) |
| Längsschnitt |
Querschnitts |
| Eine |
48000(330) |
30000 ((205) |
35 |
25 |
1200 ((650) |
| B |
60000 ((415) |
35000(240) |
30 |
16.5 |
1200 ((650) |
| C |
70000 ((485) |
40000 ((275) |
30 |
16.5 |
1200 ((650) |
Anwendung:
ASTM A106 Gr.B HFW U-Fin-Röhren werden in einer Vielzahl von Wärmeübertragungsanwendungen verwendet, bei denen hohe Effizienz und Langlebigkeit unerlässlich sind.vor allem in Kesseln und Dampferzeugern zur Wärmerückgewinnung, wo sie dazu beitragen können, die gesamte Energieeffizienz der Anlage zu erhöhen.
Sie werden auch in chemischen und petrochemischen Anlagen eingesetzt, wo die Struktur der Rohre aus Kohlenstoffstahl und ihre Korrosionsbeständigkeit sie ideal für den Einsatz in rauen Umgebungen machen.HVAC-Systeme und luftgekühlte Wärmetauscher verwenden auch häufig HFW U-Fin-Röhren, aufgrund ihrer effizienten Wärmeübertragungseigenschaften und ihrer Fähigkeit, bei hohen Temperaturen zu arbeiten.
Darüber hinaus findet man diese Art von Flossenröhren in einer Reihe anderer industrieller Anwendungen, darunter Lebensmittelverarbeitung, Pharmazeutika und Abwasserbehandlung.B HFW U-Fin Tube ist so konzipiert, dass sie den hohen Standards der Industrie entspricht, die eine zuverlässige und gleichbleibende Leistung in einer Vielzahl von Einstellungen bietet.
Wenn Sie an unseren Yuhong-Produkten interessiert sind, rufen Sie uns bitte an oder mailen Sie uns, wir werden Ihre Anfrage so schnell wie möglich bearbeiten und Ihnen den besten Support bieten.
