Yuhong Holding Group Co., LTD
Herkunftsort: | China |
Markenname: | YUHONG |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modellnummer: | ASTM A106 Gr.B |
Min Bestellmenge: | 300KGS |
---|---|
Preis: | NEGOTIABLE |
Verpackung Informationen: | Falte-hölzerner Fall mit Eisen-Feld |
Lieferzeit: | Hängt von der Quantität ab |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | entsprechend der Anforderung des Kunden |
Produktname: | Kohlenstoff-Stahllamelle-Rohr | Art: | HFW/Hochfrequenz geschweißt |
---|---|---|---|
Spezifikation: | ASTM A106/ASME SA106 | Material: | Gr. B |
Markieren: | Wärmetauscher Hfw-Rippenrohr,Hfw-Kohlenstoffstahl-Rippenrohr,GR.B-Rippenrohr |

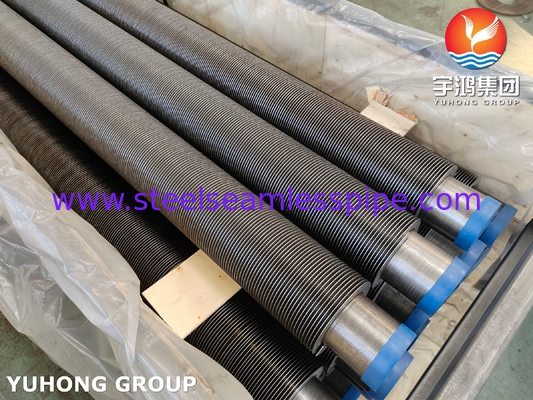

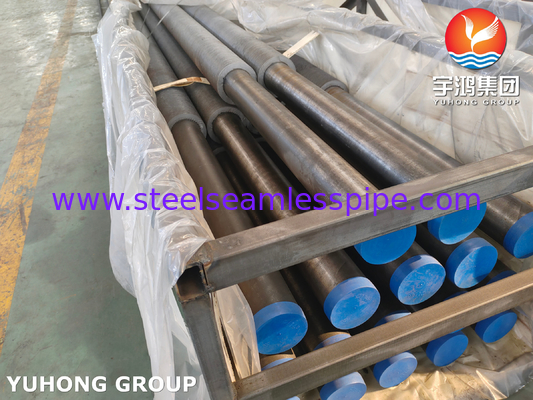

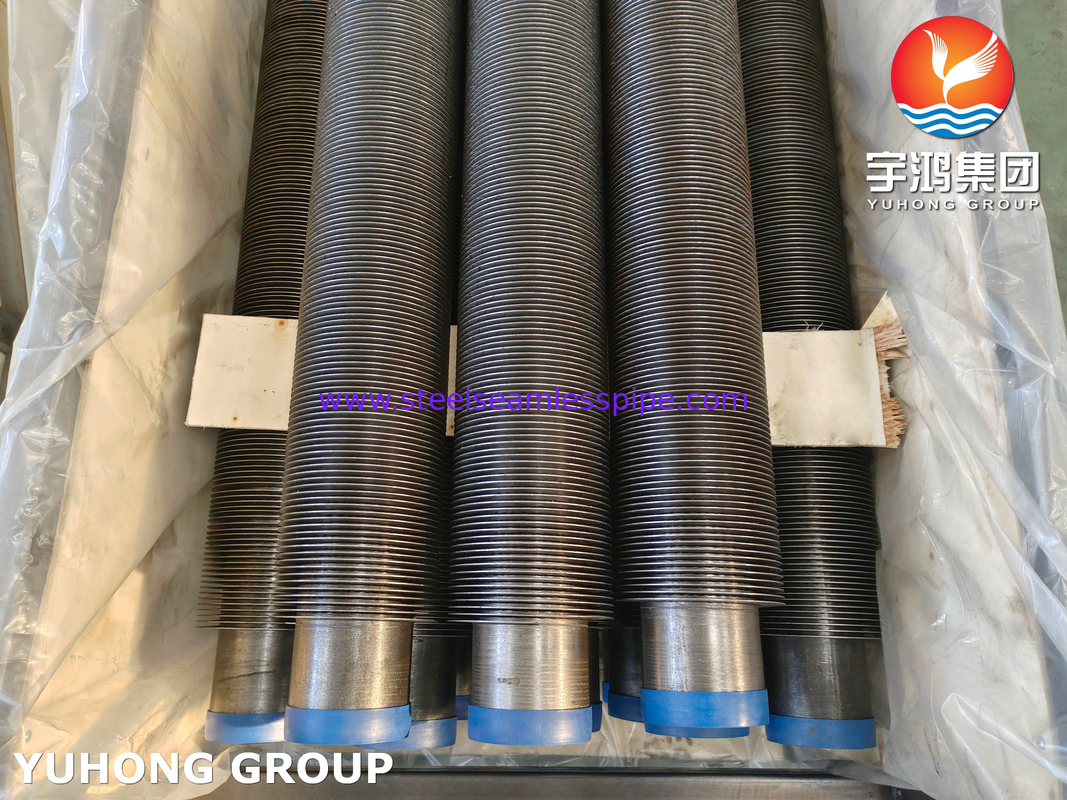

ASTM A106 GR.B HFW-Rippenrohr aus Kohlenstoffstahl für die Anwendung in Wärmetauschern
Hochfrequenzgeschweißtes Rippenrohrauch genanntsolides RippenrohrVerwenden Sie Stahl- oder Edelstahlbänder, die durch HFW direkt an die Rohroberfläche geschweißt werden. Die Wärmeübertragungseffizienz kann viel stärker verbessert werden als bei blanken Rohren. Aufgrund der engen Verschweißung der Rippen mit dem Basisrohr werden diese Rippenrohre häufig unter vibrierenden Bedingungen eingesetzt.Der Flossentyp hat eine gezahnte Flosse und eine flache Flosse.
Material Basisrohr:
Edelstahl, Kohlenstoffstahl, legierter Stahl
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
Flossenmaterial:
Legierter Stahl, hochfrequenzgeschweißtes Lamellenrohr aus rostfreiem Stahl, hochfrequenzgeschweißtes Lamellenrohr aus Kohlenstoffstahl, hochfrequenzgeschweißtes Duplex-Lamellenrohr, Super-Duplex-hochfrequenzgeschweißtes Lamellenrohr, Luftkühler-Lamellenrohr, Luftvorwärmer-Lamellenrohr.
Extrudiertes Lamellenrohr, gezahntes Lamellenrohr, L-Lamellenrohr, G-Lamellenrohr, LL-Lamellenrohr, H-Lamellenrohr, KL-Lamellenrohr, HFW-Lamellenrohr, lasergeschweißtes Lamellenrohr.
Beschreibung:
Standard | ASTM A106 und die entsprechende ASME-, DIN- und EN-Norm |
Basisrohrmaterial | Gr.A/B/C |
Flossenmaterial | Kohlenstoffstahl |
Basisrohr-Außendurchmesser | 16–219 mm |
Flossenhöhe | 6-50mm |
Flossendicke | 0,3–3,0 mm |
Flossenneigung | Als Kundenwunsch |
Rohrende | Glatte Enden, abgeschrägte Enden |
Nacktes Ende | Als Kundenwunsch |
Schweißprozess | GMAW |
Produktionskapazität | Mehr als 5000 Meter pro Tag |
Chemische Zusammensetzung:
Grad | C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
A | 0,25 max | 0,27-0,93 | 0,035 max | 0,035 max | 0,10 Min | 0,40 max | 0,40 max | 0,15 max | 0,40 max | 0,08 max |
B | 0,30 max | 0,29-1,06 | 0,035 max | 0,035 max | 0,10 Min | 0,40 max | 0,40 max | 0,15 max | 0,40 max | 0,08 max |
C | 0,35 max | 0,29-1,06 | 0,035 max | 0,035 max | 0,10 Min | 0,40 max | 0,40 max | 0,15 max | 0,40 max | 0,08 max |
Mechanische Eigenschaften:
Grad | Zugfestigkeit, min, psi (MPa) | Streckgrenze, min, psi (MPa) |
Verlängerung um 2 Zoll. oder 50 mm, min (%) |
Wärmebehandlungstemperatur, min, °F(°C) |
|
Längs | Quer | ||||
A | 48000(330) | 30000(205) | 35 | 25 | 1200(650) |
B | 60000(415) | 35000(240) | 30 | 16.5 | 1200(650) |
C | 70000(485) | 40000(275) | 30 | 16.5 | 1200(650) |
Anwendung:
ASTM A106 GR.B HFW-Rippenrohre werden häufig in Wärmetauschern, Kesseln und anderen Anwendungen verwendet, die eine effiziente Wärmeübertragung erfordern.Die Rippenrohrkonstruktion vergrößert die Wärmeübertragungsoberfläche und verbessert so die Wärmeübertragungsrate.
Zu den spezifischen Anwendungen von HFW-Rippenrohren nach ASTM A106 GR.B gehören:
1. Stromerzeugung: Diese Rohre werden in Kraftwerken verwendet, um Wärme von den Rauchgasen mit hoher Temperatur auf das im Stromerzeugungsprozess verwendete Wasser oder Dampf zu übertragen.
2. Öl- und Gasindustrie: Die Rohre werden in Wärmetauschern verwendet, um Wärme zwischen verschiedenen Flüssigkeiten bei der Öl- und Gasverarbeitung, -raffinierung und im Transportwesen zu übertragen.
3. HVAC-Systeme: Die Rohre werden in Klima- und Kühlsystemen für eine effiziente Wärmeübertragung zwischen dem Kältemittel und der Umgebungsluft eingesetzt.
4. Chemische Verarbeitung: Diese Rohre werden in chemischen Verarbeitungsanlagen zur Wärmeübertragung zwischen verschiedenen Flüssigkeiten und in Reaktoren zur Aufrechterhaltung der Temperaturkontrolle verwendet.
Insgesamt ist das HFW-Rippenrohr ASTM A106 GR.B ein vielseitiges und effizientes Werkzeug zur Verbesserung der Wärmeübertragung in einer Vielzahl industrieller Anwendungen.
