ASTM A179 Kohlenstoffstahl Einbettete Rippenrohr G-Typ, Rippenrohre
YUHONG Groupkann verschiedene Projekte abwickeln, wie z. B. Wärmetauscher-/Kesselprojekte, Marineprojekte, Öl- und Gasprojekte usw. Wirbieten verschiedene Arten von Rippenrohren an.
Rippenrohre werden in vielen verschiedenen Industrien eingesetzt. Diese Rohre haben eine gerippte Oberfläche, die ihre Oberfläche vergrößert und eine effizientere Wärmeübertragung ermöglicht. Aus diesem Grund sind sie ideal für Anwendungen, bei denen hohe Wärmeübertragungsraten erforderlich sind.
Spezifikationen für verschiedene Arten von Rippenrohren
| Typ |
Beschreibung |
Basisrohr |
Rippenspezifikation (mm) |
| AD (mm) |
Rippenabstand |
Rippenhöhe |
Rippendicke |
| Eingebettet |
G-Typ Rippenrohr |
16-63 |
2,1~5 |
<17 |
~0,4 |
| Extrudiert |
Einzelmetall kombiniertes Metall |
8-51 |
1,6~10 |
<17 |
0,2-0,4 |
| Niedrigrippenrohr T-Typ Rippenrohr |
10-38 |
0,6~2 |
<1,6 |
~0,3 |
| Bambusrohr Wellrohr |
16-51 |
8,0~30 |
<2,5 |
/ |
| Gewickelt |
l/kl/ll Typ Rippenrohr |
16-63 |
2,1~5 |
<17 |
~0,4 |
| String |
String Rippenrohr |
25-38 |
2,1-3,5 |
<20 |
0,2-0,5 |
| U-Typ |
U-Typ Rohr |
16-38 |
/ |
/ |
/ |
| Schweißen |
HF-Schweißrippenrohr |
16-219 |
3~25 |
5~30 |
0,8-3 |
| H/HH Typ Rippenrohr |
25-63 |
8~30 |
<200 |
1,5-3,5 |
| Stiftrippenrohr |
25-219 |
8~30 |
5~35 |
φ5-20 |
Rohrmaterial: Kohlenstoffstahl, Edelstahl, legierter Stahl, Cortenstahl, Duplexstahl, Superduplexstahl, Inconel, Hochchrom-Hochnickel & Incolloy, CK 20 Material und einige andere Materialien.

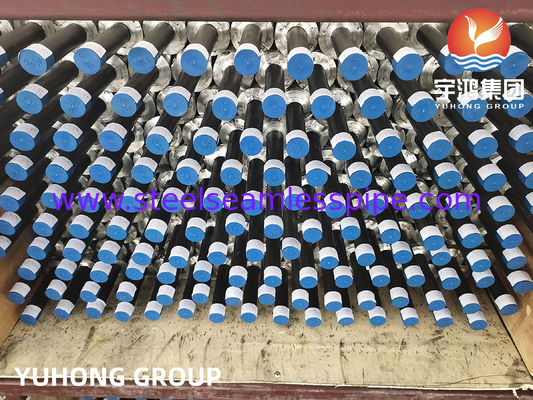

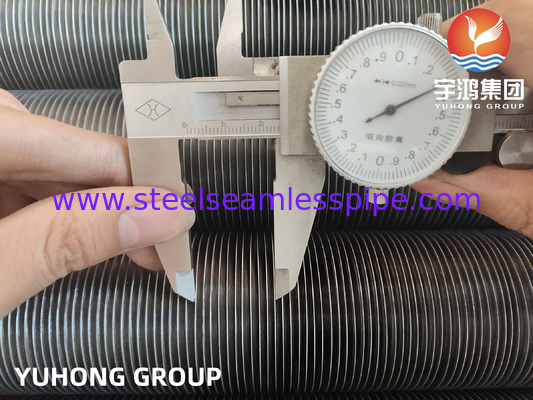

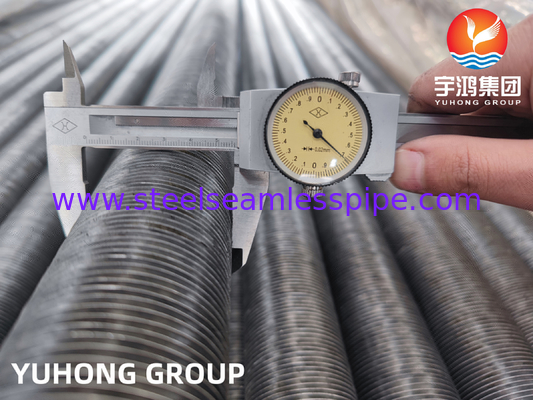

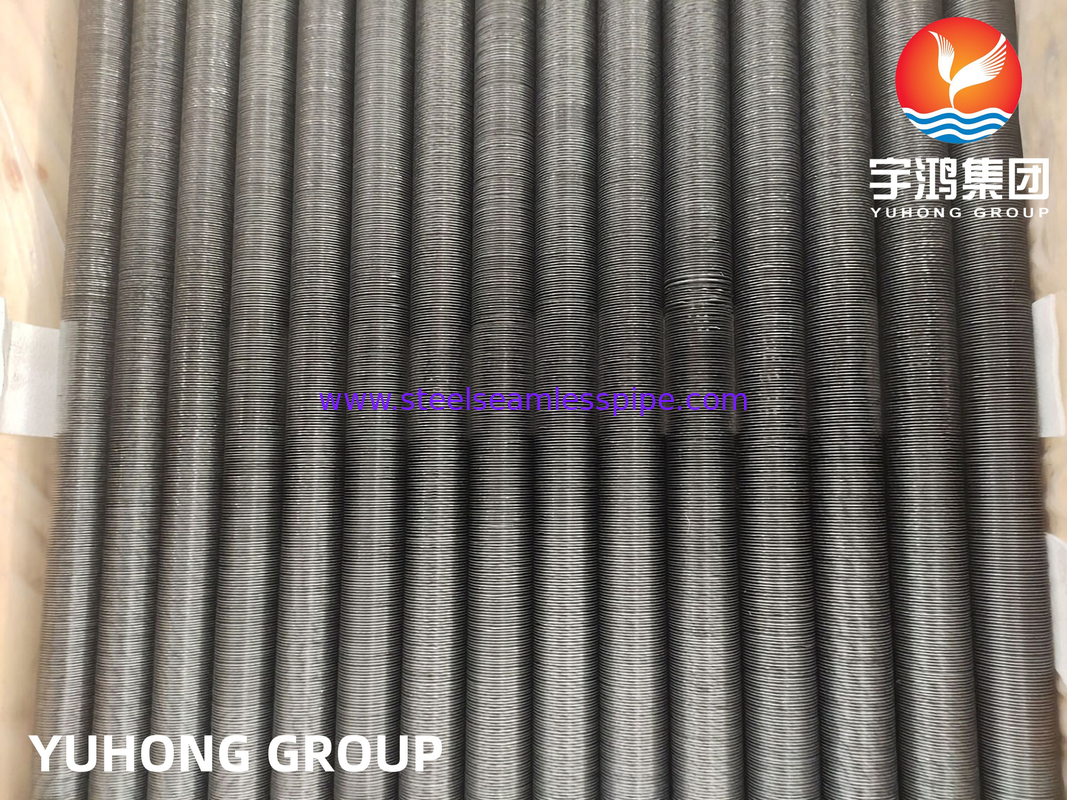

ASTM A179 Eingebettetes G-Typ Aluminium-Rippenrohr verkaufen wir in über 70 Ländern. Eingebettete Rippenrohre, auch G-Typ Rippenrohr genannt, bieten eine perfekte Verbindung zwischen Rippe und Rohr. Das Hauptdesign von eingebetteten Rippenrohren besteht darin, dass durch professionelle Ausrüstung Nuten in die Rohre geschnitten und die Rippen in die spiralförmige Nut eingesetzt werden. Schließlich werden Rippe und Rohr zu einer Einheit verbunden. (G-Rippen) werden durch Wickeln von Aluminium- oder Kupferband in eine spiralförmige Nut hergestellt, die in die Außenfläche des Rohrs gefräst ist.
Eingebettete Rippenrohre können bei höheren Temperaturen eingesetzt werden und sind sehr langlebig. Eingebettete Rippenrohre eignen sich am besten für Anwendungen, die hohe thermische Zyklen oder hohe Temperaturen beinhalten und bei denen die Rippenseite regelmäßig gereinigt wird.
Merkmale des G-Typ Rippenrohrs
Einfache Installation
Hohe Leistung
Einfache Installation
Weniger Platzbedarf
Weniger Verkabelung
Optimierte Oberfläche
Feinste Technologie verwendet
Geringerer Energieverbrauch
Erhöhte Zuverlässigkeit
Geringer Wartungsaufwand
Hohe mechanische Beständigkeit
Kompaktes Design
Durchschnittlicher Korrosionsschutz
Details des ASTM A179 Rohrs
ASTM A179Diese Spezifikation deckt nahtlose, kaltgezogene niedriglegierte Stahlrohre mit minimaler Wandstärke für Rohrbündelwärmetauscher, Kondensatoren und ähnliche Wärmeübertragungsapparate ab. Die Rohre müssen nach dem letzten Kaltziehgang bei einer Temperatur von 1200 °F (650 °C) oder höher wärmebehandelt werden.
Chemische Zusammensetzung (%)
| Güte |
C |
Mn |
P |
S |
| A179 |
0,06-0,18 |
0,27-0,63 |
0,035, max |
0,035, max |
Mechanische Eigenschaften
| Güte |
Zugfestigkeit, min |
Streckgrenze (0,2% Versatz, min) |
Dehnung |
Rockwell-Härte |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
Inspektionen und Tests
| Inspektionen und Tests: G-Rippen; L-Rippen; LL-Rippen; KL-Rippen; Extrudierte Rippenrohre |
| 1. Chemische Zusammensetzung |
| 2. Mechanische Eigenschaften |
| 3. Hydrostatischer Test |
| 4. Pneumatischer Test |
| 5. Boroskopische Inspektion |
| 6. Wirbelstromprüfung |
| 7. Zugversuch (nur für bimetallische Rohre) |
Beteiligte verwandte Industrien
Chemische Industrie
Erdölindustrie
Metallurgische Industrie
Energieindustrie
Leichtindustrie
Pharmaindustrie
Lebensmittelindustrie
Anwendung
Dampfschlangen
Luftvorwärmer / Luftkühlwärmetauscher
Rippenrohr-Wärmetauscher
Luftkühler / Ölkühler / Wasserstoffkühler / Generator-Kühler
Abwärmerückgewinnung
Trockner
Klimaanlagen / Lufterhitzer
Dampfkondensatoren
Heatpipe-Technologie
Für ein schnelles Angebot senden Sie bitte mit folgenden Anforderungen:
1. Anzahl der Stücke.
2. Basisrohr: Durchmesser, Dicke, Länge und Materialspezifikation.
3. Rippen: Materialspezifikation, Typ (massiv oder gezahnt), Höhe, Dicke, Abstand, Rippenlänge und ungerippte Abschnitte. Schweißnahtvorbereitungsdetails, falls erforderlich.
4. Erforderliche Lieferzeit.
