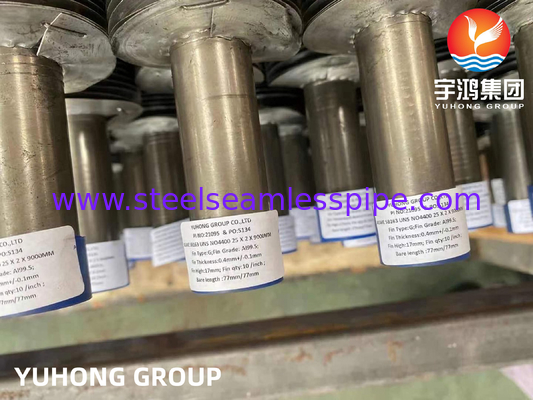

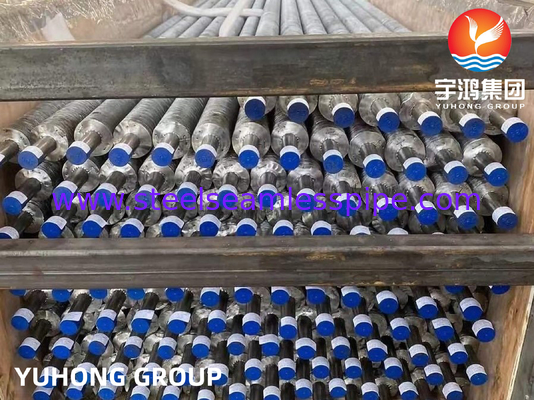

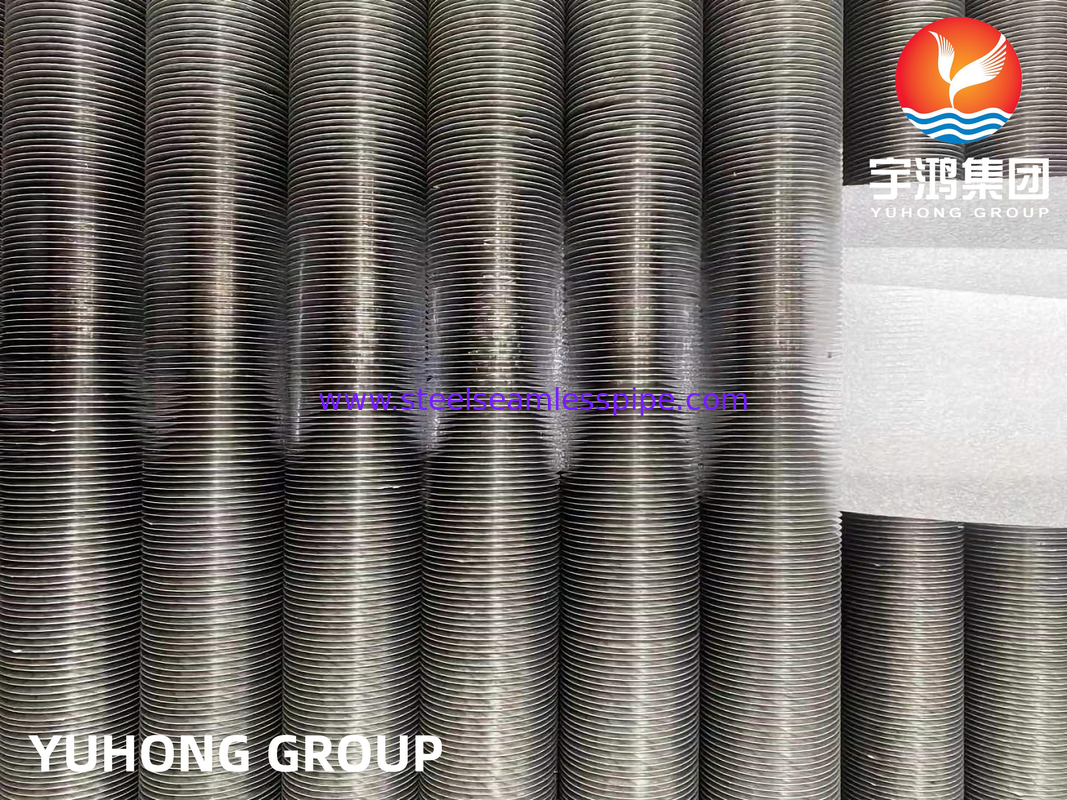

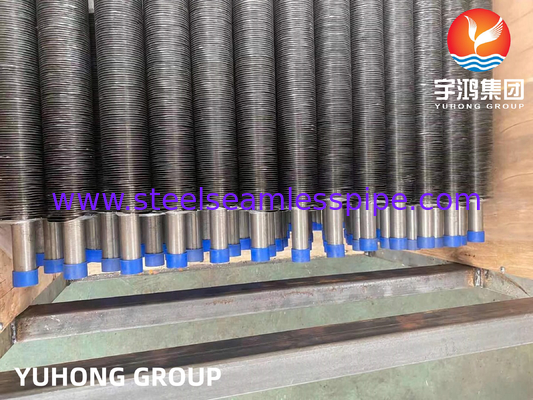

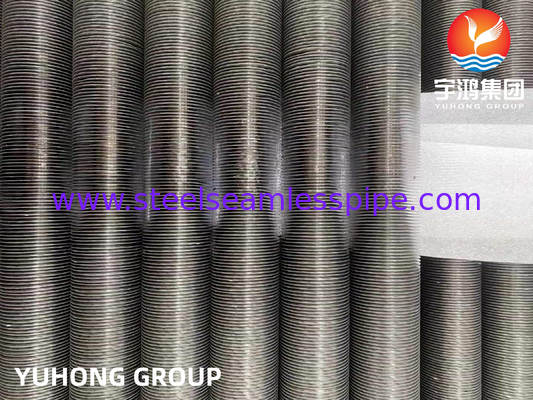

ASME SB163 N04400 G Typ Flossenrohr Al99.5 Eingebettetes Flossenrohr für Verdampfer
Ein Flossenrohr ist ein Rohr, das an der Außenfläche kleine Rippen aufweist.Diese Rippen fungieren als Filter und Mechanismus zur Wärmeübertragung vom Material im Rohrinneren an den Außenraum oder umgekehrt.Rippenrohre werden in Anwendungen eingesetzt, bei denen eine Wärmeübertragung von einer heißen Flüssigkeit auf eine kältere Flüssigkeit durch die Rohrwand erforderlich ist.Die Geschwindigkeit, mit der eine solche Wärmeübertragung erfolgt, hängt von drei Faktoren ab:
Der Temperaturunterschied zwischen den beiden Flüssigkeiten.
Der Wärmeübergangskoeffizient zwischen den einzelnen Flüssigkeiten und der Rohrwand.
Die Oberfläche, der die Flüssigkeit ausgesetzt ist.
Das auf Nickel basierende ASME SB 163 N04400-Rohr SB 163 N04400 ist für seine Beständigkeit gegen Meerwasser und Dampf bei hohen Temperaturen bekannt.
Merkmale des G-Rippenrohrs:
- 1. Kompaktes Design
- 2. Leistungsstark
- 3. Einfache Installation
- 4. Weniger Platzbedarf
- 5. Weniger Verkabelung
- 6. Optimierte Oberfläche
- 7. Verwendung der besten Technologie
- 8. Durchschnittlicher Korrosionsschutz
- 9. Weniger Energieverbrauch
- 10. Erhöhte Zuverlässigkeit
- 11. Geringer Wartungsaufwand
- 12. Hohe mechanische Beständigkeit
Prozesse von G-Rippenrohren
Bei Rippenrohren vom Typ G werden die Rippen durch Einbetten des Metallstreifens in eine Nut vorbereitet.Letzterer ist an einem Basisrohr angeformt.Durch das Aufsetzen der Finne erfolgt die Hinterfüllung – mit dem Ergebnis einer festen Befestigung der Finnen an den Grundrohren.Daher ist der Name G-Fin Tubes entstanden.Die drei oben genannten Prozesse werden gleichzeitig ausgeführt.Von den G-Fin-Rohren wird eine maximale Wärmeübertragung erwartet, da die Rippen fest mit dem Basisrohr verbunden sind.
Die Rippenrohre vom Typ G arbeiten normalerweise bei Hochtemperaturanwendungen (ca. 400 Grad Celsius).Diese aus Kupfer, Kohlenstoff oder Aluminium gefertigten Lamellen weisen eine vergleichsweise geringere Beständigkeit gegen atmosphärische Korrosion auf.Die mechanische Beständigkeit ist hingegen akzeptabel.RostfreiEs werden auch Lamellenmaterialien aus Stahl und Kohlenstoffstahl verwendet, aber eine besondere Verarbeitung und Werkzeugbestückung der Stahllamellenstreifen ist erforderlich.Luftkühler, Heizkörper usw. verwenden die G-Fin-Röhren.
Technische Details/Details zum Basisrohr
Rohrdurchmesser: 20 mm AD Min. bis 219 mm AD Max.
Rohrstärke: Mindestens 2 mm bis 16 mm
Rohrmaterial: Kohlenstoffstahl, Edelstahl, legierter Stahl, Cortenstahl, Duplexstahl, Superduplexstahl, Inconel, Hochchrom-Nickelstahl und Incolloy, CK 20-Material und einige andere Materialien.
Für ein schnelles Angebot senden Sie bitte folgende Anforderung:
Stückzahl, Anzahl der Stücke
Basisrohr: Durchmesser, Dicke, Länge und Materialspezifikation.
Rippen: Materialspezifikation, Typ (massiv oder gezahnt), Höhe, Dicke, Abstand, Länge der Rippen und Abschnitte ohne Rippen.Einzelheiten zur Schweißvorbereitung, falls erforderlich.
Lieferzeit erforderlich.
Über Monel 400 Tube
Monel gehört zu einer Gruppe von Nickellegierungen.Es wird mit hohen Konzentrationen an Kupfer und Chrom in seiner chemischen Zusammensetzung hergestellt.Diese Rohre sind so konzipiert, dass sie in Umgebungen, die durch Korrosionsbelastung hervorgerufen werden, ausreichend sind.Sie dissoziieren oder verformen sich bei keiner Temperatur so leicht.Der SB 163 N04400Die Sorte zeichnet sich durch überragende Festigkeit und ausgezeichnete mechanische Eigenschaften aus.Sie besitzen eine Mindestzugfestigkeit von 550 MPa und eine Mindeststreckgrenze von 240 MPa.Die Produkte dieser Sorte lassen sich problemlos um 40 % dehnen.
Monel 400ist eine Nickel-Kupfer-Legierung (ca. 67 % Ni – 23 % Cu), die beständig gegen Meerwasser und Dampf bei hohen Temperaturen sowie gegen Salz- und Laugenlösungen ist.Alloy 400 ist eine Mischkristalllegierung, die nur durch Kaltumformung gehärtet werden kann.Diese Nickellegierung weist Eigenschaften wie gute Korrosionsbeständigkeit, gute Schweißbarkeit und hohe Festigkeit auf.Eine niedrige Korrosionsrate in schnell fließendem Brack- oder Meerwasser, kombiniert mit einer hervorragenden Beständigkeit gegen Spannungsrisskorrosion in den meisten Süßwassergewässern und seine Beständigkeit gegenüber einer Vielzahl korrosiver Bedingungen führten zu seiner breiten Verwendung in Meeresanwendungen und anderen nicht oxidierenden Chloridlösungen.
Chemische Zusammensetzung
| Grad |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
| Monel 400 |
0,30 max |
2,00 max |
0,50 max |
0,24max |
28,0-34,0 |
2,50 max |
63,00 Min |
– |
Mechanische Eigenschaften
| Element |
Dichte |
Schmelzpunkt |
Zugfestigkeit |
Streckgrenze (0,2 % Offset) |
Verlängerung |
| Monel 400 |
8,8 g/cm3 |
1350 °C (2460 °F) |
Psi – 80.000, MPa – 550 |
Psi – 35.000, MPa – 240 |
40 % |
Physikalische Eigenschaften
| Eigenschaften |
Metrisch |
Kaiserliche |
| Dichte |
8,8 g/cm3 |
0,318 lb/in3 |
Rohrdruckbewertung
|
Rohr-Außendurchmesser
(In.)
|
Wandstärke des Rohrs (Zoll) |
| .028 |
.035 |
.049 |
.065 |
.083 |
.095 |
.109 |
.120 |
| Arbeitsdruck (psig) |
| 1/8 |
7900 |
10100 |
|
|
|
|
|
|
| 1/4 |
3700 |
4800 |
7000 |
9500 |
|
|
|
|
| 5/16 |
|
3700 |
5400 |
7300 |
|
|
|
|
| 3/8 |
|
3100 |
4400 |
6100 |
|
|
|
|
| 1/2 |
|
2300 |
3200 |
4400 |
|
|
|
|
| 3/4 |
|
|
2200 |
3000 |
4000 |
4600 |
|
|
| 1 |
|
|
|
2200 |
2900 |
3400 |
3900 |
4300 |
Branchen, in denen Rippenrohre vom Typ G verwendet werden
1. Gummipflanzen
2. Kraftwerke
3. Erdölindustrie
4. Chemische Industrie
Andere Anwendungen
1. Meerestechnik.
2. Ausrüstung für die Verarbeitung von Chemikalien und Kohlenwasserstoffen.
3. Benzin- und Frischwassertanks.
4. Destillierapparate für Rohöl.
5. Entlüftungsheizungen.
6. Kesselspeisewassererhitzer und andere Wärmetauscher.
7. Ventile, Pumpen, Wellen, Armaturen und Befestigungselemente.
8. Industrielle Wärmetauscher.
9. Chlorierte Lösungsmittel.
10. Rohöl-Destillationstürme.
