ASME SB163 Monel 400/N04400 bettete Art Nickel-Legierungs-bloßes Rohr Finn Tubes G ein

Rippenrohre werden in den Anwendungen benutzt, welche die Übertragung der Hitze von einer heißen Flüssigkeit auf eine kältere Flüssigkeit durch eine Rohrwand mit einbeziehen. Die Rate, an der solche Wärmeübertragung auftreten kann, hängt von drei Faktoren ab: (1) die Temperaturdifferenz zwischen den zwei Flüssigkeiten; (2) der Wärmeübertragungskoeffizient zwischen jeder der Flüssigkeiten und der Rohrwand; und (3) die Fläche, der jede Flüssigkeit ausgesetzt wird. Im Falle schreiben bloße (unfinned) Rohre, in denen der Außenflächenbereich nicht erheblich größer als der Innenflächenbereich ist, die Flüssigkeit mit dem niedrigsten Wärmeübertragungskoeffizienten den Gesamtwärmeübergangskoeffizienten vor.

SB 163 Nickel N04400 basierte Rohr ASME-SB 163 UNS N04400 bekannt für sein beständiges gegen Meerwasser und Dampf an den hohen temperaturesas.

G-artige Rippenrohr-Eigenschaften:

• 1. Kompaktbauweise
• 2. Leistungsstark
• 3. Einfache Installation
• 4. Weniger Raum erforderte
• 5. Weniger verkabelnd
• 6. Optimierte Oberfläche
• 7. Feinste Technologie verwendete
• 8. Durchschnittlicher Korrosionsschutz
• 9. Weniger Energieverbrauch
• 10. Erhöhte Zuverlässigkeit
• 11. Niedrige Wartung
• 12. Hoher mechanischer Widerstand

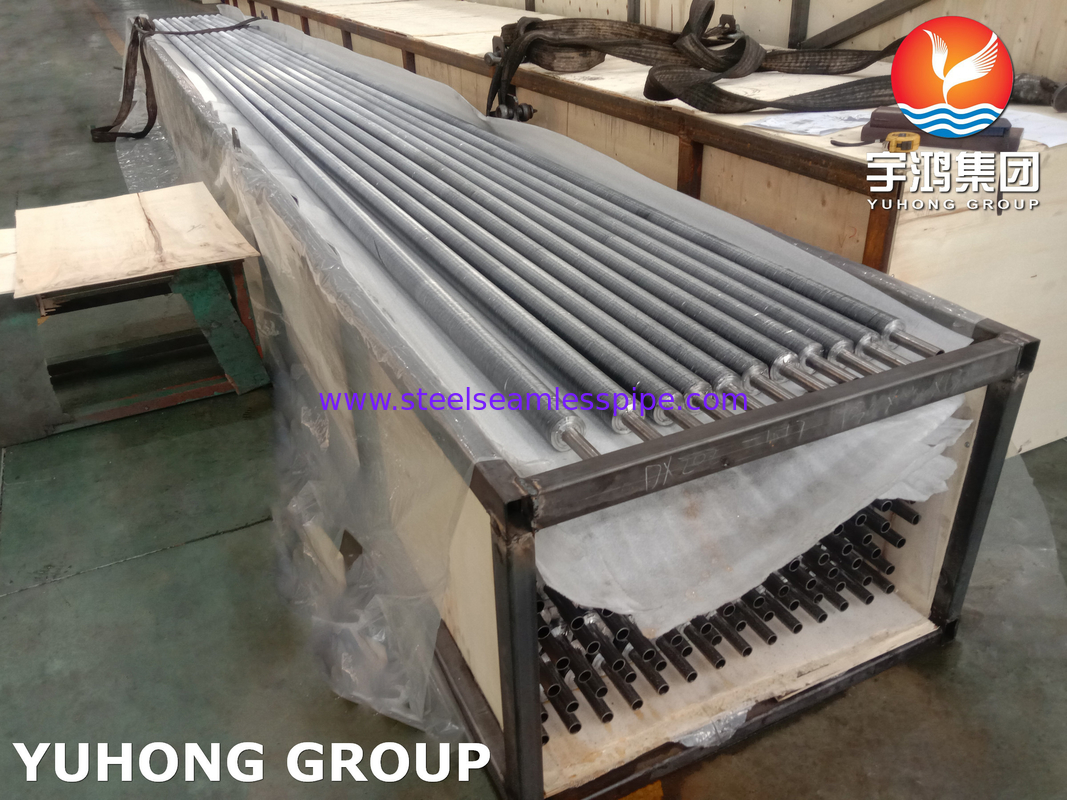

Prozesse des G-artigen Rippenrohrs

In den G-artigen Rippenrohren werden die Flossen vorbereitet, indem man den Metallstreifen in eine Nut einbettet. Das letztere wird auf einem niedrigen Rohr gebildet. Die Flosse auf sie setzend, ist Verfüllung – mit dem Ergebnis des starken Zubehörs der Flossen zu den niedrigen Rohren erfolgt. Folglich hat die Name G-Flossen-Rohre aufgekommen. Die drei Prozesse, die oben erwähnt werden, werden gleichzeitig durchgeführt. Maximale Wärmeübertragung wird aus den Gflossenrohren heraus erwartet, während die Flossen stark zum niedrigen Rohr befestigt werden.

Die G-artigen Rippenrohre funktionieren normalerweise an den Anwendungen der hohen Temperatur (mit herum 400 Grad Celsius). Gemacht vom Kupfer, vom Kohlenstoff oder vom Aluminium, haben diese Flossen verhältnismässig weniger Widerstand in Richtung zur atmosphärischen Korrosion. Andererseits ist mechanischer Widerstand annehmbar. Edelstahl- und Kohlenstoffstahllamellematerialien werden auch benutzt, aber die bestimmte Verarbeitung und die Bearbeitung der Stahllamellestreifen sind notwendig. Luftkühler, Heizkörper, usw.-Gebrauch die Gflossenrohre.

Technische Details/niedrige Rohr-Details

Rohr-Durchmesser: 20 Millimeter Od-Minute zu 219 Millimeter Od-Maximum.

Rohr-Stärke: Minimum 2 Millimeter bis 16mm

Rohr-Material: Kohlenstoffstahl, Stahl des Edelstahl-, legiertenstahls, Corten, Duplexstahl, Superduplexstahl, Inconel, hohes hohes Nickel Chromes u. Incolloy, Material CK 20 und etwas Anderes Material.

Für ein schnelles Zitat senden Sie bitte mit folgender Anforderung:

Zahl von Stücken

niedriges Rohr: Durchmesser, Stärke, Länge und Materialanweisung.

Flossen: Materialanweisung, Art (fest oder gezackt), Höhe, Stärke, Abstand, gerippte Länge und unfinned Abschnitte. Schweißungsvorbereitungsdetails wenn erforderlich.

Lieferfrist erfordert.

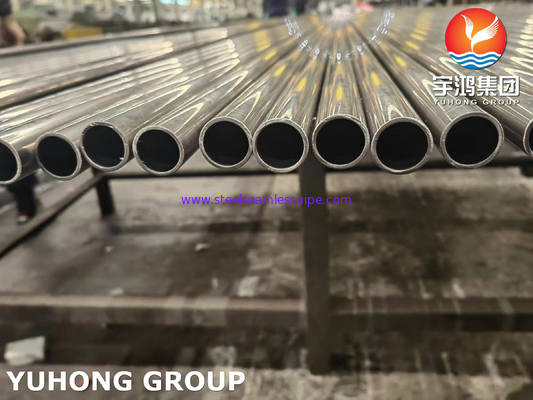

Über Rohr Monel 400

Monel gehört einer Gruppe Nickellegierungen. Es wird mit hohen Konzentrationen des Kupfers und des Chroms in ihrer chemischen Zusammensetzung produziert. Diese Rohre sind entworfen, um in der durch Stress verursachten Umwelt der Korrosion zu genügen. Sie nicht leicht trennen sich oder verformen sich unter irgendwelchen Temperaturen. Der Grad N04400 des SB 163 ist mit überlegener Stärke und ausgezeichneten mechanischen Eigenschaften entworfen. Sie besitzen eine minimale Dehnfestigkeit von 550Mpa und eine minimale Streckgrenze von 240Mpa. Die Produkte von diesem Grad können durch 40% leicht verlängert werden.

Monel 400 ist eine Nickelkupferlegierung (ungefähr 67% Ni – 23% Cu) die gegen Meerwasser und Dampf bei hohen Temperaturen sowie zu salzen und ätzende Lösungen beständig ist. Legierung 400 ist eine Legierung der festen Lösung, die durch Kaltverformung nur verhärtet werden kann. Diese Nickellegierung weist Eigenschaften wie gute Korrosionsbeständigkeit auf, gute Schweißbarkeit und hochfest. Eine niedrige Korrosionsrate schnell in fließen unrein oder im Meerwasser kombiniert mit ausgezeichnetem Widerstand zur Druckkorrosion, die in den meisten freshwaters knackt, und sein Widerstand zu einer Vielzahl von den ätzenden Bedingungen geführt zu seinen breiten Gebrauch in den Marineanwendungen und in anderen nicht-Oxydierungschlorverbindungslösungen.

Chemische Zusammensetzung

Mechanische Eigenschaften

Physikalische Eigenschaften

Rohr-Druck-Bewertung

Industrien, in denen G-artige Rippenrohre benutzt werden

1. Gummianlagen

2. Kraftwerke

3. Mineralölindustrien

4. Chemische Industrien

Andere Anwendungen

1. Schiffsmaschinenbau.

2. Chemikalien- und Kohlenwasserstoffverarbeitungsausrüstung.

3. Benzin und Frischwassertanks.

4. Rohölstille.

5. Entlüftungsheizungen.

6. KesselSpeisewasserheizungen und andere Wärmetauscher.

7. Ventile, Pumpen, Wellen, Installationen und Befestiger.

8. Industrielle Wärmetauscher.

9. Gechlorte Lösungsmittel.

10. Rohöldestillationstürme.
