| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modellnummer: | ASME SB163 Monel 400/UNS N04400 |
| Min Bestellmenge: | 100 KG |
|---|---|
| Verpackung Informationen: | Sperrholzkoffer / Eisenkoffer / Bündel mit Kunststoffkappe |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Produktname: | G-artiges Rippenrohr | Rohr-Standard: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Rohrmaterial: | Monel 400 (UNS N04400) | Art: | G-Art eingebettet |
| Rohr Od: | 20mm bis 219mm Od-Maximum. | Rohr-Stärke: | 2mm bis 16mm |
| Rohrlänge: | Können Sie besonders angefertigt | Flossenmaterial: | Aluminium, |
| Flossen-Stärke: | 0.8mm bis 4mm | Flossen-Höhe: | 0,25" (6.35mm) bis 1,5" (38mm) |
| Flossen-Dichte: | fertigen Sie, FPI/fins pro Zoll besonders an | ||
| Glanzpunkt: | Nickel-Legierungs-Rohr G-Art eingebettetes Rippenrohr ASME SB163 Monel 400 | ||

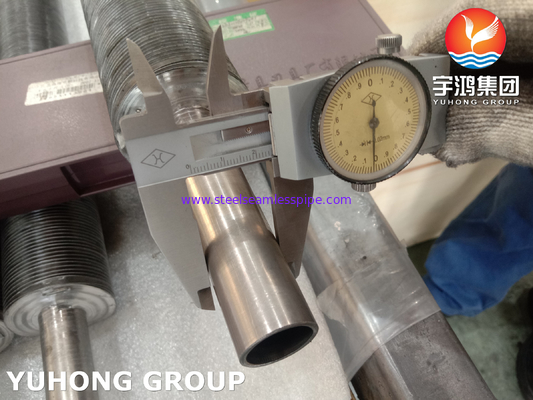

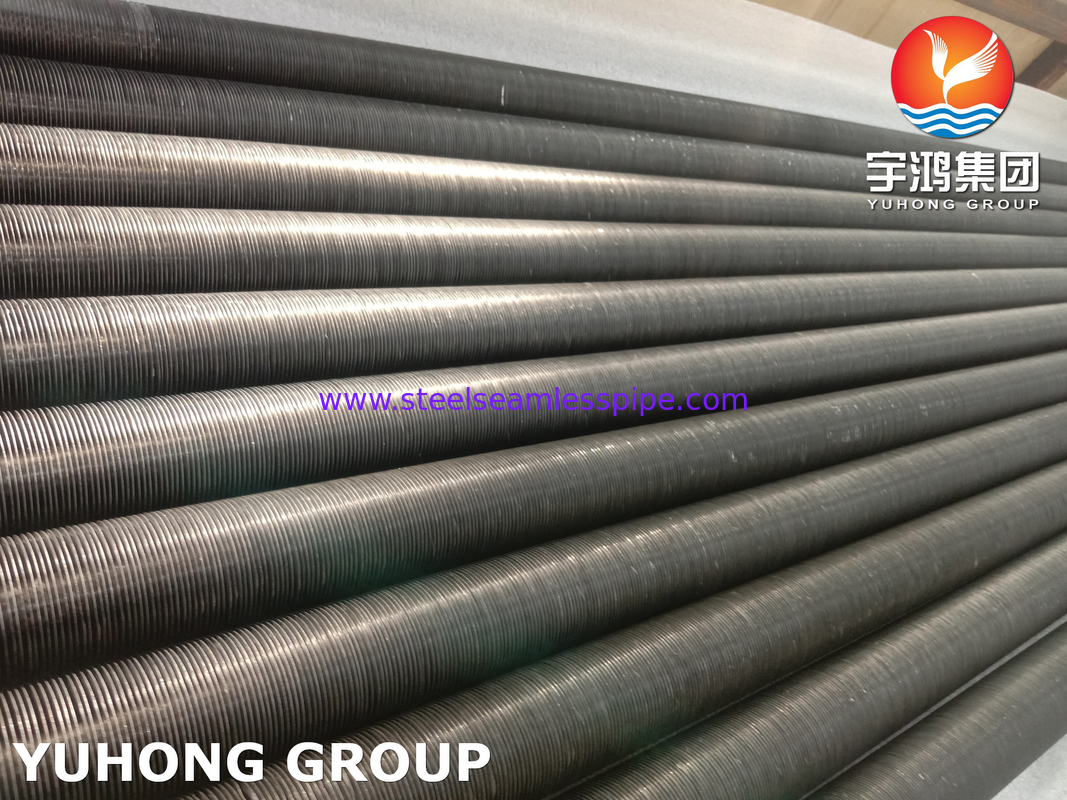

G-artiges eingebettetes Nickel-Legierungs-bloßes Rohr des Flossen-Rohr-ASME SB163 Monel 400 mit Aluminiumflosse
G-artiges eingebettetes Flossenrohr ist eine Art umfangsmäßig Rippenrohr, in dem die Flosse mechanisch in eine Nut eingebettet wird, die in das Rohr gepflogen wird und in Platz durch Rollen zugeschlossen, die die Nut zwingen, um die Flossenbasis fest zu schließen. Wir können die G-Flossen-Rohre in den folgenden Kombinationen des niedrigen Rohrs und des Flossen-Materials liefern:
Niedriges Rohr-Material: Kohlenstoffstahl-, legierterstahl, Flussstahl, Edelstahl und Rohre hergestellt durch ERW oder nahtlosen Prozess
Flossen-Material: Aluminium, Kupfer
Was ist G-Flossen-Rohr oder eingebettetes Flossen-Rohr?
Das eingebettete Flossenrohr oder G-Flossenrohr ist ein ausgedehntes Oberflächenflossenrohr, in dem die Flossen außen auf den niedrigen Rohren angewendet werden. Eine Nut wird ununterbrochen auf dem niedrigen Rohr gebildet und der Flossenrand wird in die Nut eingefügt. Nachdem die Flosse in die Nut eingefügt ist, wird ein Satz Rollen zur Wiederauffüllung die Nut benutzt und die Flosse wird dann sicher im niedrigen Rohr eingebettet.
G-artige Rippenrohr-Eigenschaften:
1. Kompaktbauweise
2. Leistungsstark
3. Einfache Installation
4. Weniger Raum erforderte
5. Weniger verkabelnd
6. Optimierte Oberfläche
7. Feinste Technologie verwendete
8. Durchschnittlicher Korrosionsschutz
9. Weniger Energieverbrauch
10. Erhöhte Zuverlässigkeit
11. Niedrige Wartung
12. Hoher mechanischer Widerstand
Monel 400 ist eine Nickelkupferlegierung (ungefähr 67% Ni – 23% Cu) die gegen Meerwasser und Dampf bei hohen Temperaturen sowie zu salzen und ätzende Lösungen beständig ist. Legierung 400 ist eine Legierung der festen Lösung, die durch Kaltverformung nur verhärtet werden kann. Diese Nickellegierung weist Eigenschaften wie gute Korrosionsbeständigkeit auf, gute Schweißbarkeit und hochfest. Eine niedrige Korrosionsrate schnell in fließen unrein oder im Meerwasser kombiniert mit ausgezeichnetem Widerstand zur Druckkorrosion, die in den meisten freshwaters knackt, und sein Widerstand zu einer Vielzahl von den ätzenden Bedingungen geführt zu seinen breiten Gebrauch in den Marineanwendungen und in anderen nicht-Oxydierungschlorverbindungslösungen.
ASME SB163 UNS N04400/Nickel-Legierungs-Rohr-chemische Zusammensetzung Monel 400
| Grad | C | Mangan | Si | S | Cu | F.E. | Ni | Cr |
| Monel 400 | 0,30 maximal | 2,00 maximal | 0,50 maximal | 0.24max | 28.0-34.0 | 2,50 maximal | Minute 63,00 | – |
ASME SB163 UNS N04400/Monel 400 Nickel-Legierungs-Rohr-mechanische Eigenschaften
| Element | Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze (0.2%Offset) | Verlängerung |
| Monel 400 | 8,8 g/cm3 | °C 1350 (°F 2460) | P/in – 80.000, MPa – 550 | P/in – 35.000, MPa – 240 | 40% |
ASME SB163 UNS N04400/Monel 400 Nickel-Legierungs-Rohr-physikalische Eigenschaften
| Eigenschaften | Metrisch | Kaiser |
|---|---|---|
| Dichte | 8,8 gm/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400/Nickel-Legierungs-Rohr-Druck-Bewertung Monel 400
|
Rohr O.D. |
Wandstärke des Rohrs (Zoll) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Funktions-Druck (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Anwendungen
1. Schiffsmaschinenbau.
2. Chemikalien- und Kohlenwasserstoffverarbeitungsausrüstung.
3. Benzin und Frischwassertanks.
4. Rohölstille.
5. Entlüftungsheizungen.
6. KesselSpeisewasserheizungen und andere Wärmetauscher.
7. Ventile, Pumpen, Wellen, Installationen und Befestiger.
8. Industrielle Wärmetauscher.
9. Gechlorte Lösungsmittel.
10. Rohöldestillationstürme.
11. Gummianlagen
12. Kraftwerke
13. Mineralölindustrien
14. Chemische Industrien
Für Anwendungen, die die Übertragung der Hitze von einer heißen Flüssigkeit auf eine kältere Flüssigkeit durch eine Rohrwand miteinbeziehen, werden Flossenrohre benutzt. Normalerweise für einen Luftwärmetauscher, in dem eine der Flüssigkeiten Luft oder etwas Anderes Gas ist, ist der Luftseitenwärmeübertragungskoeffizient viel niedrigerer, so zusätzlicher Wärmeaustauschflächebereich, oder ein Flossenrohraustauscher ist sehr nützlich. Der Gesamtmusterfluß eines Rippenrohraustauschers ist häufig Wechselstrom, jedoch kann es Parallelbetrieb oder Gegenstrom auch sein.
Flossen werden benutzt, um den Nutzflächebereich von Wärmetauscherschläuche zu erhöhen. Außerdem werden Rippenrohre benutzt, wenn der Wärmeübertragungskoeffizient auf außerhalb der Rohre bemerkenswert niedriger als der auf dem Innere ist. Das heißt, Hitze übertragen von Flüssigkeit zu Gas, Dampf zum Gas, wie Dampf auf Luftwärmetauscher und thermische Flüssigkeit, um Wärmetauscher zu lüften.
G-artige Rippenrohr-Eigenschaften
1. Kompaktbauweise
2. Leistungsstark
3. Einfache Installation
4. Weniger Raum erforderte
5. Weniger verkabelnd
6. Optimierte Oberfläche
7. Feinste Technologie verwendete
8. Durchschnittlicher Korrosionsschutz
9. Weniger Energieverbrauch
10. Erhöhte Zuverlässigkeit
11. Niedrige Wartung
12. Hoher mechanischer Widerstand
Industrien, in denen G-artige Rippenrohre benutzt werden
1. Gummianlagen
2. Kraftwerke
3. Mineralölindustrien
4. Chemische Industrien
Andere Anwendungen
1. Schiffsmaschinenbau.
2. Chemikalien- und Kohlenwasserstoffverarbeitungsausrüstung.
3. Benzin und Frischwassertanks.
4. Rohölstille.
5. Entlüftungsheizungen.
6. KesselSpeisewasserheizungen und andere Wärmetauscher.
7. Ventile, Pumpen, Wellen, Installationen und Befestiger.
8. Industrielle Wärmetauscher.
9. Gechlorte Lösungsmittel.
10. Rohöldestillationstürme.
