Stiftenrohre zur Abwärmerückgewinnung – ASTM A335 P22

Produktübersicht

ASTM A335 P22 Stiftenrohre zur Abwärmerückgewinnung sind Hochtemperatur-Wärmeübertragungsrohre, die zur Rückgewinnung von thermischer Energie aus heißen Rauchgasen, Abgasen und anderen Hochtemperatur-Prozessströmen entwickelt wurden.

Die Rohre verwenden nahtloses legiertes Stahl ASTM A335 P22 als Grundrohr. P22 ist ein Chrom-Molybdän-legierter Stahl mit etwa 2,25 % Chrom und 1 % Molybdän, der eine Kombination aus Festigkeit bei erhöhter Temperatur, Oxidationsbeständigkeit und thermischer Stabilität bietet. Die Außenfläche ist mit einzeln geschweißten Stiften versehen, die die effektive gasseitige Wärmeübertragungsfläche vergrößern.

Im Gegensatz zu herkömmlichen Rohren mit durchgehenden Rippen verwenden Stiftenrohre diskrete zylindrische oder speziell geformte Stifte, die um das Rohr angeordnet sind. Diese Konfiguration bietet zusätzliche Wärmeübertragungsfläche und erhält gleichzeitig offene Gasdurchflusskanäle, was das Design besonders nützlich für Anwendungen mit Fouling, Staub, Erosion und Hochtemperatur-Abgasen des Kunden.

Unsere ASTM A335 P22 Stiftenrohre können nach Kundenzeichnungen, thermischen Auslegungsanforderungen, geltenden Normen und Projektspezifikationen gefertigt werden.

Hauptmerkmale

• Grundrohr: ASTM A335 P22 nahtloser legierter Stahl
• Material: 2¼Cr-1Mo ferritischer legierter Stahl
• Rohrtyp: Stiftenrohr / Nagelkopfwärmeübertragungsrohr
• Anwendung: Abwärmerückgewinnung und Hochtemperatur-Wärmerückgewinnung
• Stifttyp: Zylindrisch, quadratisch, rechteckig oder kundenspezifisch
• Stiftanordnung: In-Linie, versetzt oder kundenspezifisch
• Hochtemperaturleistung: Geeignet für anspruchsvolle Anwendungen bei erhöhten Temperaturen
• Verbesserte Wärmeübertragung: Vergrößerte Außenfläche im Vergleich zu blanken Rohren
• Fouling-Toleranz: Offene Räume zwischen den Stiften können helfen, Gasdurchflusskanäle aufrechtzuerhalten
• Thermische Zyklen: Geeignet für Geräte, die wiederholten Start- und Stoppzyklen ausgesetzt sind
• Kundenspezifisches Design: Stifthöhe, -durchmesser, -teilung, -muster, Rohrdurchmesser, Wandstärke und -länge können kundenspezifisch angepasst werden

Typische Spezifikationen

Die genauen Abmessungen eines Stiftenrohrs sollten durch die thermische Berechnung und mechanische Auslegung der Abwärmerückgewinnungsanlage bestimmt werden.

Die oben genannten Bereiche sind typische Fertigungsbereiche und keine festen ASTM-Maßanforderungen. Die endgültigen Abmessungen werden normalerweise durch die thermische Auslegung des Kunden, Zeichnungen, Druckberechnungen und geltende Fertigungsstandards festgelegt.

ASTM A335 P22 Chemische Zusammensetzung

Das Grundrohr ASTM A335 P22 ist ein 2¼Cr-1Mo legierter Stahl. Die wichtigsten Legierungselemente bieten eine verbesserte Hochtemperaturleistung im Vergleich zu herkömmlichen Kohlenstoffstahlrohren.

Funktion der Hauptlegierungselemente

Chrom (Cr) trägt zur Oxidationsbeständigkeit und Hochtemperaturstabilität bei.

Molybdän (Mo) verbessert die Festigkeit bei erhöhter Temperatur und die Beständigkeit gegen Erweichung bei langer Betriebszeit.

Das Cr-Mo-Legierungssystem macht P22 für Wärmerückgewinnungsanlagen geeignet, die bei Temperaturen betrieben werden, bei denen gewöhnliche Kohlenstoffstahlrohre möglicherweise keine ausreichende Langzeitperformance aufweisen.

Mechanische Eigenschaften von ASTM A335 P22

Typische Mindestanforderungen an die mechanischen Eigenschaften für ASTM A335 P22 umfassen:

Die Dehnungsanforderungen können von den Rohrdimensionen und den geltenden Spezifikationsbestimmungen abhängen. Die Endprüfung erfolgt gemäß der bestellten ASTM/ASME-Spezifikation.

Die mechanischen Eigenschaften von P22 ermöglichen es dem Grundrohr, der Kombination aus Innendruck, erhöhter Temperatur, thermischer Zyklenbelastung und mechanischer Belastung standzuhalten, die in Abwärmerückgewinnungsanlagen auftreten.

Stiftenrohr-Design

Die Stiftenkonfiguration ist so konzipiert, dass die externe Wärmeübertragungsfläche vergrößert wird, ohne eine durchgehende Rippenwand zu erzeugen.

Einzelne Stifte sind über den Rohrumfang und entlang der Rohrlänge verteilt. Wenn heißes Gas über die gestiftete Oberfläche strömt, fördern die zusätzlichen Oberflächen die gasseitige Wärmeübertragung.

Das Design kann durch Anpassung optimiert werden:

• Stiftdurchmesser
• Stifthöhe
• Stiftteilung
• Anzahl der Stiftreihen
• Umfangsarrangement
• Längsabstand
• Stiftmaterial
• Stift-zu-Rohr-Befestigungsmethode
• Grundrohrdurchmesser und Wandstärke

Für staubige oder fouling-beladene Gasströme kann der Abstand zwischen den Stiften auch bei der Berechnung von Wärmeübergang und Druckabfall berücksichtigt werden.

Herstellungsprozess

Unsere ASTM A335 P22 Stiftenrohre können durch eine kontrollierte Fertigungssequenz hergestellt werden:

1. Vorbereitung des Grundrohrs

Nahtlose ASTM A335 P22 Rohre werden auf Maßhaltigkeit, Oberflächenbeschaffenheit, Materialidentifikation und Rückverfolgbarkeit geprüft.

2. Vorbereitung der Rohroberfläche

Die Rohroberfläche wird gereinigt und vorbereitet, um geeignete Bedingungen für die Stiftbefestigung zu schaffen.

3. Stiftenvorbereitung

Die Stifte werden nach den spezifizierten Durchmesser-, Höhen-, Geometrie- und Materialanforderungen gefertigt.

4. Stiftenschweißen

Die Stifte werden mit einem kontrollierten Schweißverfahren am Rohr befestigt, das je nach Rohrwerkstoff, Stiftwerkstoff, Auslegung und Projektspezifikation ausgewählt wird.

5. Wärmebehandlung / Spannungsarmglühen

Wo dies durch die Materialspezifikation, das Schweißverfahren, die technische Auslegung oder die Kundenspezifikation erforderlich ist, können geeignete Nachschweißwärmebehandlungen oder Spannungsarmglühverfahren angewendet werden.

6. Maßprüfung

Die fertigen Rohre werden auf Rohrdimensionen, Stiftdimensionen, Teilung, Ausrichtung, Geradheit und allgemeine Verarbeitungsqualität geprüft.

7. Endprüfung und Dokumentation

Prüfprotokolle, Materialzertifikate, Maßberichte und ggf. NDT-Berichte können gemäß dem vereinbarten Prüfplan geliefert werden.

Prüfung und Test

Die Qualitätskontrolle ist bei Stiftenrohren besonders wichtig, da sowohl das druckhaltende Grundrohr als auch die Stiftbefestigung die Betriebsleistung beeinflussen.

Chemische Analyse

Eine chemische Analyse wird durchgeführt, um zu überprüfen, ob das Grundrohr der ASTM A335 P22 Chemie entspricht.

Zugversuch

Der Zugversuch prüft Zugfestigkeit, Streckgrenze und Dehnung.

Härteprüfung

Eine Härteprüfung kann durchgeführt werden, um die Einhaltung der geltenden Material- und Wärmebehandlungsanforderungen zu überprüfen.

Hydrostatische Prüfung

Eine hydrostatische Prüfung kann am Grundrohr gemäß ASTM A335 und den Inspektionsanforderungen des Kunden durchgeführt werden.

Wirbelstromprüfung

Eine Wirbelstromprüfung kann zur Erkennung bestimmter Oberflächen- und nahe der Oberfläche liegender Fehlstellen im Rohr eingesetzt werden.

Ultraschallprüfung

Eine Ultraschallprüfung kann dort durchgeführt werden, wo sie durch die Kauf-Spezifikation, den Qualitätsplan oder die geltende Norm gefordert ist.

Sichtprüfung

Die Sichtprüfung umfasst:

• Zustand der Rohroberfläche
• Aussehen der Stifte
• Ausrichtung der Stifte
• Aussehen der Schweißnaht
• Sichtbare Defekte
• Geradheit des Rohrs
• Oberflächensauberkeit

Maßprüfung

Typische Maßprüfungen umfassen:

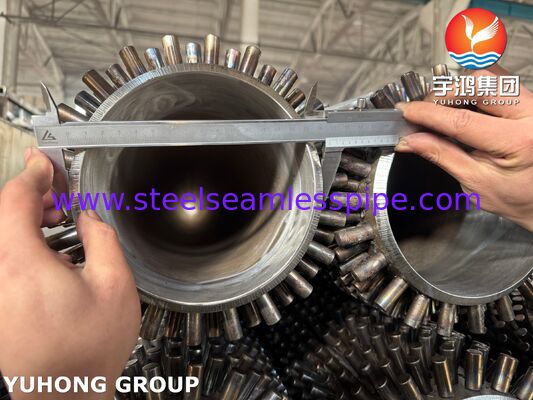

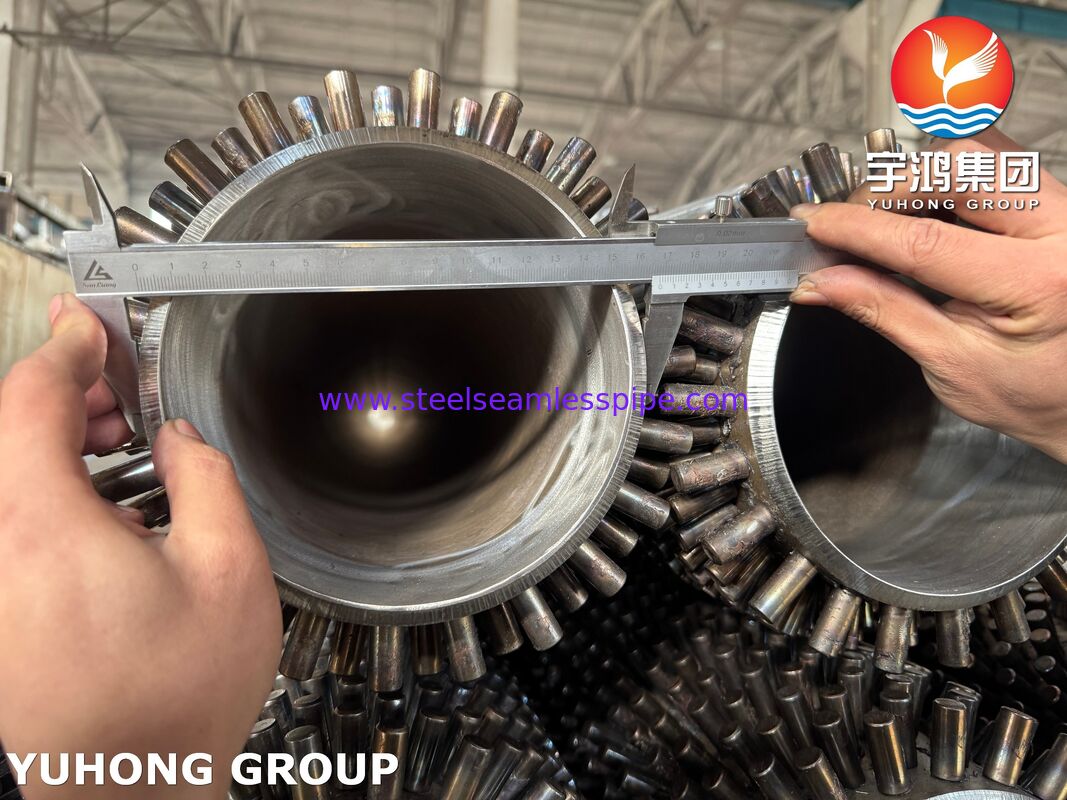

• Außendurchmesser des Rohrs
• Wandstärke

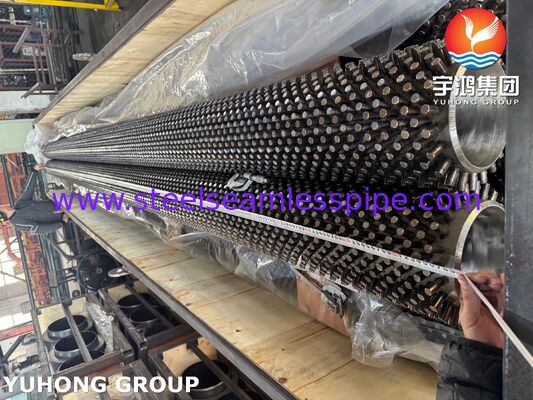

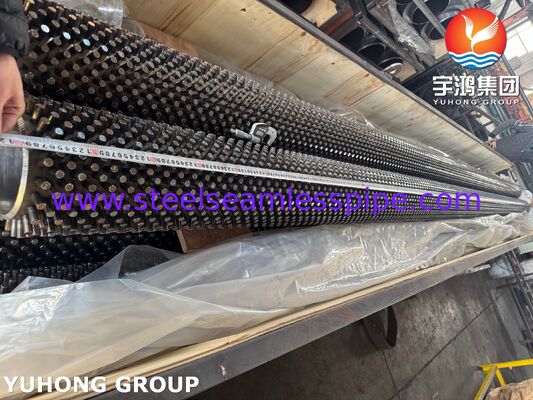

• Rohrlänge
• Stiftdurchmesser
• Stifthöhe
• Stiftteilung
• Umfangsabstand

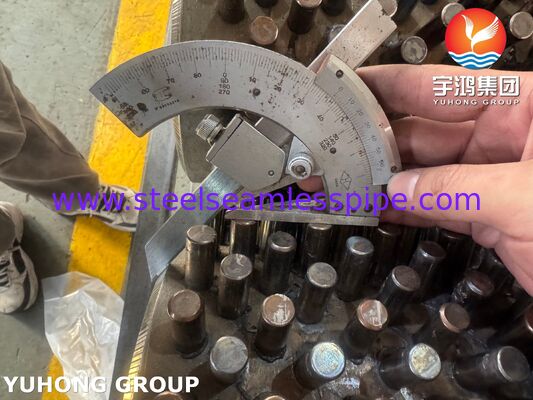

• Ausrichtung der Stifte
• Gesamtgeradheit

Prüfung der Stiftbefestigung

Repräsentative Stiftverbindungen können auf Befestigungsfestigkeit oder Schweißnahtqualität gemäß dem vereinbarten Herstellungsverfahren und der Kundenspezifikation geprüft werden.

Materialrückverfolgbarkeit

Chargennummern und Materialidentifikation können vom Rohmaterial P22 über die Fertigung bis zur Endprüfung aufrechterhalten werden. Materialzertifikate nach EN 10204 3.1 können auf Anfrage geliefert werden.

Vorteile von ASTM A335 P22 Stiftenrohren

Hochtemperatur-Legierungsstahl-Basis

P22 bietet eine bessere mechanische Leistung bei erhöhten Temperaturen als herkömmliche Kohlenstoffstahlrohre für anspruchsvolle Wärmerückgewinnungsanwendungen.

Erhöhte gasseitige Wärmeübertragung

Die Stifte vergrößern die externe Wärmeübertragungsfläche, wodurch mehr thermische Energie von heißem Gas auf das Fluid im Rohr übertragen werden kann.

Geeignet für Fouling-Umgebungen

Die offene Stiftanordnung kann Gasdurchflusskanäle zwischen einzelnen Wärmeübertragungselementen bieten, was bei Vorhandensein von Asche, Staub oder anderen Ablagerungen von Vorteil sein kann.

Robuste externe Konstruktion

Einzelne geschweißte Stifte bieten eine mechanisch robuste Wärmeübertragungsfläche, die für Industrieanlagen geeignet ist, die Vibrationen und thermischen Zyklen ausgesetzt sind.

Flexibles thermisches Design

Stifthöhe, -durchmesser, -dichte und -anordnung können angepasst werden, um Wärmeübertragungsanforderungen, gasseitigen Druckabfall, Fouling-Eigenschaften und Anlagenabmessungen auszugleichen.

Hauptanwendungen

Abwärmerückgewinnungskessel

ASTM A335 P22 Stiftenrohre können in Abwärmerückgewinnungskesseln zur Rückgewinnung von thermischer Energie aus Hochtemperatur-Abgasen eingesetzt werden.

Industrielle Abwärmerückgewinnungssysteme

Geeignet zur Energierückgewinnung aus Abgasströmen von Industrieöfen, Prozessanlagen und Hochtemperatur-Produktionssystemen.

Raffinerie- und petrochemische Anlagen

P22 Stiftenrohre können für ausgewählte Hochtemperatur-Konvektions- und Abwärmerückgewinnungsbereiche in Raffinerie- und Petrochemieanlagen in Betracht gezogen werden.

Konvektionsbereiche von Feuerungsanlagen

Die Stiftenkonfiguration kann in Hochtemperatur-Konvektionsbereichen eingesetzt werden, wo eine erhöhte Wärmeübertragungsfläche und Beständigkeit gegen anspruchsvolle gasseitige Bedingungen erforderlich sind.

Energieerzeugung

Anwendungen können ausgewählte Kessel- und Wärmerückgewinnungsflächen in thermischen Kraftwerken und GuD-Kraftwerken umfassen.

HRSG und Gasturbinen-Wärmerückgewinnung

P22 Stiftenrohre können für ausgewählte Hochtemperatur-Wärmerückgewinnungsbereiche im Zusammenhang mit Gasturbinen-Abgassystemen ausgelegt werden, vorbehaltlich der spezifischen thermischen und mechanischen Auslegung.

Waste-to-Energy-Anlagen

Sie können für die Wärmerückgewinnung aus heißen Verbrennungsgasen in Betracht gezogen werden, wo das Anlagendesign eine langlebige, verbesserte Wärmeübertragungsfläche erfordert.

Warum unsere ASTM A335 P22 Stiftenrohre wählen?

Wir fertigen Stiftenrohre nach den Rohrabmessungen, Stiftgeometrie, thermischen Anforderungen, Materialspezifikation und Prüfplan des Kunden.

Unser Produktions- und Prüfansatz konzentriert sich auf:

• Konformität mit ASTM A335 P22 Material
• Kontrolliertes Stiftenschweißen
• Konsistente Stiftpositionierung
• Zuverlässige Rohr-zu-Stift-Befestigung
• Maßhaltigkeit
• NDT und Druckprüfung
• Rückverfolgbarkeit der Chargennummer
• Projektspezifische Qualitätsdokumentation
• Kundenspezifische Stiftmuster für thermische Auslegungsanforderungen

Ob für einen Abwärmerückgewinnungskessel, eine Feuerungsanlage, einen Industrieofen, eine Raffinerieeinheit oder ein Energieerzeugungssystem zur Wärmerückgewinnung benötigt, ASTM A335 P22 Stiftenrohre können als langlebige Hochtemperatur-Wärmeübertragungslösung ausgelegt werden.

Produktspezifikationen im Überblick

Produkt: Stiftenrohre zur Abwärmerückgewinnung
Grundrohr: ASTM A335 P22
Material: 2¼Cr-1Mo Legierungsstahl
Rohrtyp: Nahtlos
Stifttyp: Zylindrisch / rechteckig / kundenspezifisch
Stiftanordnung: In-Linie / versetzt / kundenspezifisch
Anwendung: Abwärmerückgewinnung
Temperaturbereich: Hochtemperatur-Betrieb, gemäß technischer Auslegung
Prüfung: Chemische Analyse, Zug-, Härte-, hydrostatische, NDT-, Maß- und Sichtprüfung, je nach Anwendbarkeit
Dokumentation: MTC / EN 10204 3.1 / Prüfberichte auf Anfrage erhältlich
Kundenspezifische Anpassung: Verfügbar gemäß Zeichnungen und thermischen Auslegungsanforderungen
